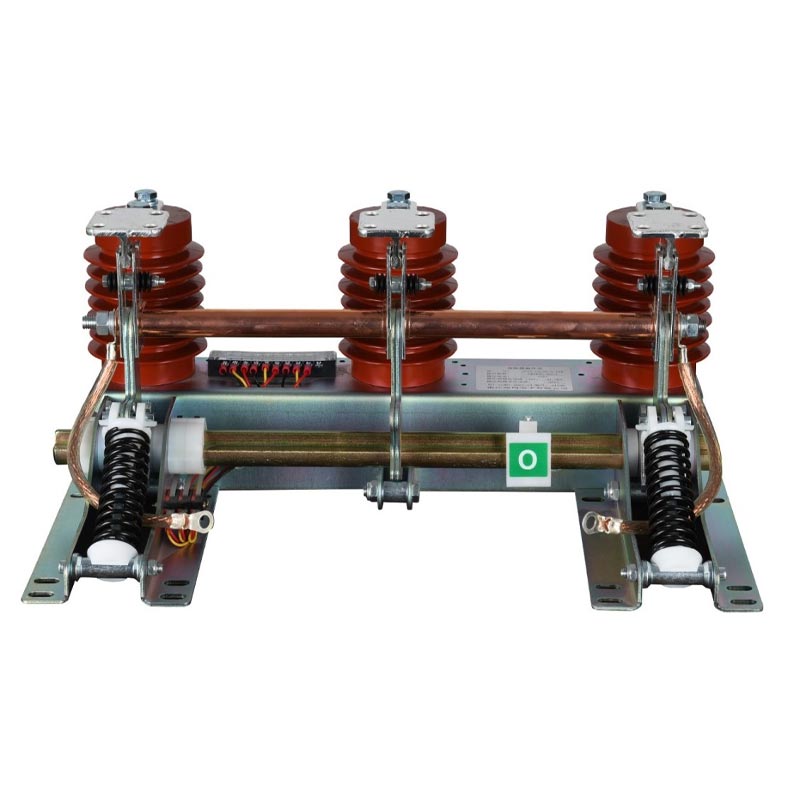

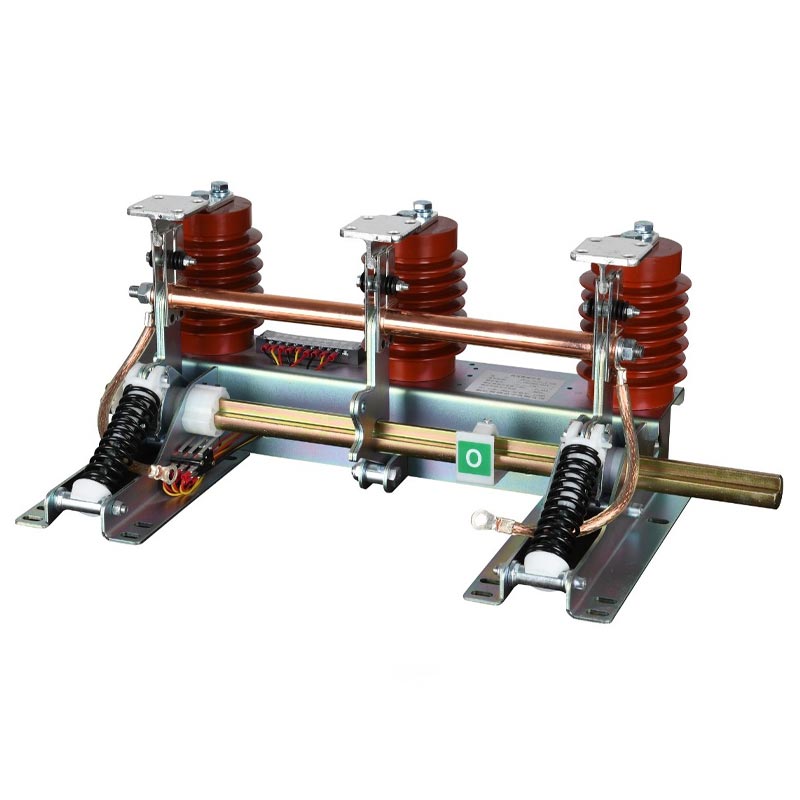

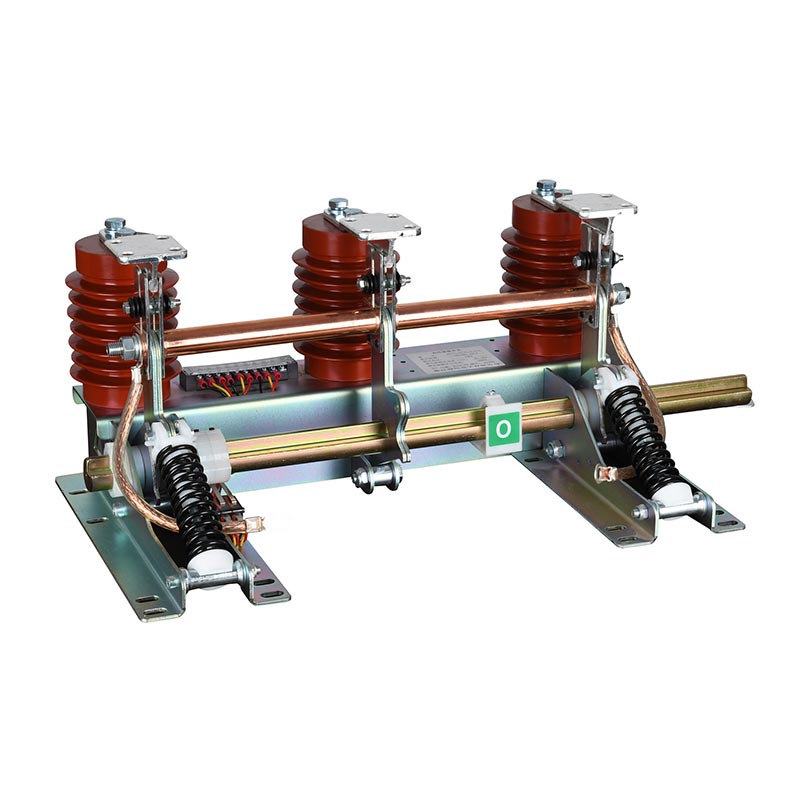

Įžeminimo jungiklis Jn15

„Usune“ įžeminimo jungiklis Jn15 tinka 12 kV ir žemesnės nei 50 Hz kintamosios srovės maitinimo sistemoms. Specialiai sukurta grandinei saugos įžeminimas, jis gali būti naudojamas su įvairiais aukštos įtampos skirstomaisiais įrenginiais, kad būtų užtikrinta kritinė įžeminimo apsauga įrangos priežiūra arba elektros tiekimo nutraukimas. Patikimai atleidžiant liekamąją įtampą ir atlaikant trumpojo jungimo sroves, ji užtikrina techninės priežiūros personalo ir elektros įrenginių saugumą.

Kaip profesionalus gamintojas, Usune gaminių serija pasižymi kompaktiška ir tvirta struktūra, užtikrinančia stabilų veikimą. atšiaurioje patalpų aplinkoje, kurioje yra didelė drėgmė, didelis dulkių kiekis ir vidutinė tarša. Tai visiškai atitinka GB1985-89 ir tarptautiniai IEC129 standartai, užtikrinantys gaminio nuoseklumą ir pasaulinį pritaikymą.

Pagrindiniai techniniai parametrai

Pagrindiniai produkto pranašumai

1. Saugus ir patikimas

Įžeminimo jungiklis Jn15 turi tikslų mechaninį blokavimo mechanizmą, kad būtų išvengta netinkamo veikimo (pvz., uždarymas esant įtampai); jis turi puikią trumpojo jungimo atsparumą, gali atlaiko trumpalaikę 31,5 kA/4s srovę ir 80 kA didžiausią srovę, išlaikant konstrukcijos vientisumą gedimo įvykis; aukštos kokybės izoliacijos komponentai pasižymi dideliu izoliacijos stiprumu, yra atsparūs drėgmei ir atsparus taršai ir užtikrina stabilų ilgalaikį veikimą.

2. Kompaktiškas ir paprastas naudoti

Optimizuota kompaktiška struktūra leidžia lanksčiai montuoti įvairiuose aukštos įtampos skirstomuosiuose įrenginiuose (pvz., KYN28 ir HXGN tipai); aiškūs būsenos indikatoriai ir prieigos prievadai be įrankių palengvina patogų valdymą ir priežiūrą; judančios dalys pagamintos iš korozijai atsparių medžiagų ir tiksliai suteptos, todėl užtikrina sklandų veikimą 2000 ciklų.

3. Platus pritaikymas ir standartų laikymasis

Įžeminimo jungiklis Jn15 yra suderinamas su 6,6–12 kV sistemomis ir gali būti suderintas su visomis pagrindinėmis aukštos įtampos sistemomis skirstomieji įrenginiai. Jis visiškai atitinka GB1985-89 ir IEC129 standartus, todėl tinka įvairiems projektams. vidaus ir tarptautiniu mastu. Jis gali patikimai veikti patalpose, kurių temperatūra svyruoja nuo -10 ℃ iki +40 ℃, aukštis virš jūros lygio ≤1000m, drėgmė 95%, o taršos lygiai II klasė.

4. Gamyklos kokybės užtikrinimas

Įžeminimo jungiklis Jn15 gaminamas pažangioje Usune gamykloje, naudojant automatizuotas gamybos linijas ir griežtą kokybės testavimas. Kiekvienas gaminys prieš išvežant iš gamyklos yra išbandomas dinaminiais, statiniais ir izoliacijos bandymais. A profesionali tyrimų ir plėtros komanda gali pateikti pritaikytas konfigūracijas pagal konkrečią įtampą, srovę ar įrengimą reikalavimus.

Realaus pasaulio taikymo atvejis: miesto komercinis kompleksinis energijos paskirstymo projektas

1. Projekto fonas

320 000 ㎡ komerciniam kompleksui Rytų Kinijoje reikalinga saugi ir patikima 10 kV elektros paskirstymo sistema, įskaitant aštuonios KYN28A-12 tipo aukštos įtampos komutatorių patalpos. Norint užtikrinti techninės priežiūros saugumą, reikalingi stabilūs įžeminimo jungikliai ir sistemos apsauga.

2. Sprendimas ir įgyvendinimas

Rangovas pasirinko Usune Grounding Switch Jn15 (iš viso 64 vnt.), atitinkantį visas įeinančias ir išeinančias linijas ir PT spintos. Montavimas buvo atliktas pagal standartines procedūras, siekiant mechaninio ir elektrinio blokavimas su skirstomuoju įrenginiu. Eksploatacijos pradžios, veikimo, blokavimo ir trumpojo jungimo atsparumo bandymai visi atitiko dizaino ir nacionalinius standartus.

3. Projekto pasiekimai

- Eksploatacijos sauga: veikė be gedimų daugiau nei 3 metus, be jokių techninės priežiūros 18 ciklų elektros saugos pavojai.
- Sistemos stabilumas: sėkmingai atlaikė 3 trumpojo jungimo gedimus, nepažeidžiant įrangos, sutrumpinant elektros energijos tiekimo nutraukimą atsigavimo laikas.
- Veiksminga priežiūra: aiškūs būsenos indikatoriai ir patogus valdymas, sumažinantis techninės priežiūros įžeminimo laiką maždaug 40 proc.
- Klientų atsiliepimai: „Usune JN15-12 jungiklis yra patikimas ir paprastas naudoti, labai svarbus bendrai energijos saugai kompleksas. Tai bus prioritetinis pasirinkimas būsimiems projektams“.

Pagrindiniai techniniai parametrai

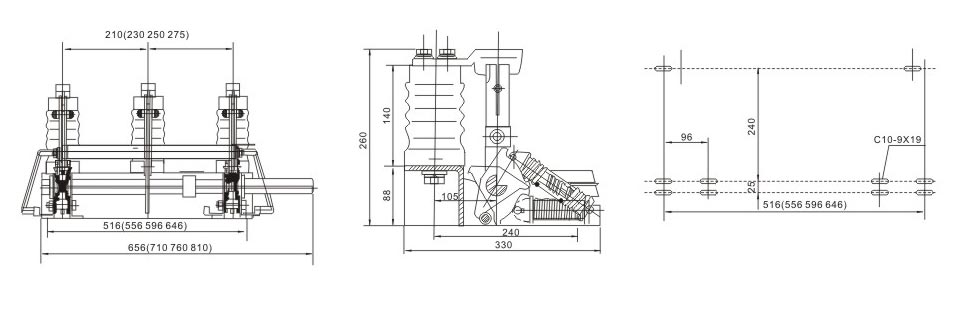

Išoriniai matmenys

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

DUK

1 klausimas: su kokio tipo skirstomaisiais įrenginiais gali būti suderinamas „Usune“ įžeminimo jungiklis Jn15?

A: Suderinamas su visais įprastais patalpų aukštos įtampos skirstomaisiais įrenginiais, tokiais kaip KYN28A-12, HXGN-12, XGN2-12 ir kt. tinka 6,6kV/10kV/11kV/12kV sistemoms ir standartiniam 150mm/165mm/210mm/250mm fazių tarpui; specialios spintos gali pritaikyti susisiekę su Usune.

2 klausimas: kokia priežiūra reikalinga įžeminimo jungikliui JN15?

A: Rekomenduojamas priežiūros planas:
- Kas 6 mėnesius: apžiūra, patikrinimas, ar nėra susidėvėjimo, korozijos, laisvų jungčių ir blokavimo sąlygų.
- Kasmet: Veikimo testas, tikrinamas atidarymo ir uždarymo sklandumas bei blokavimo teisingumas.
- Kas 5 metus: Veikimo testas, tikrinant izoliaciją ir atsparumą trumpajam jungimui pagal standartus.
- Kas 2 metus: tepimo priežiūra, judančių dalių tepimas tepalu, kad būtų ilgesnis tarnavimo laikas.

3 klausimas: Ar JN15-12 galima naudoti didesniame nei 1000 m aukštyje arba korozinėje aplinkoje?

A: Standartiniai modeliai tinka ≤1000 m aukščiams, II klasės taršai ir nekorozinei aplinkai. Už >1000 m aukštyje arba korozinėje (cheminė, jūros druska) aplinkoje, Usune siūlo patobulintus produktus, įskaitant sustiprinta izoliacija, antikorozinės dangos ir nuo aukščio priklausoma sumažinimo konstrukcija. Susisiekite su mūsų technine komanda pritaikytiems sprendimams.

Išvada

Usune JN15-12 serijos patalpų aukštos įtampos įžeminimo jungikliai suderina saugumą, patikimumą ir universalumą, prisitaikantis prie 6,6–12kV elektros energijos sistemų. Jie atitinka pasaulinius standartus ir buvo įrodyta realiuose projektuose idealus pasirinkimas apsaugai nuo įžeminimo. Kaip profesionalus Kinijos tiekėjas, Usune tiekia aukštos kokybės produktus ir visapusiška techninė pagalba įvairiems energijos paskirstymo, pramonės ir prekybos projektams.
