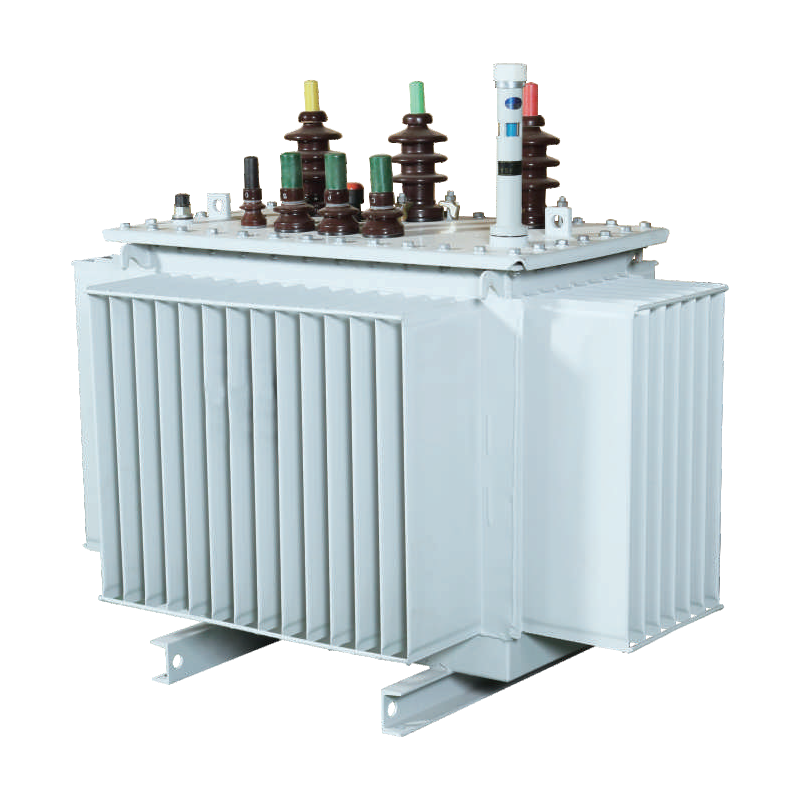

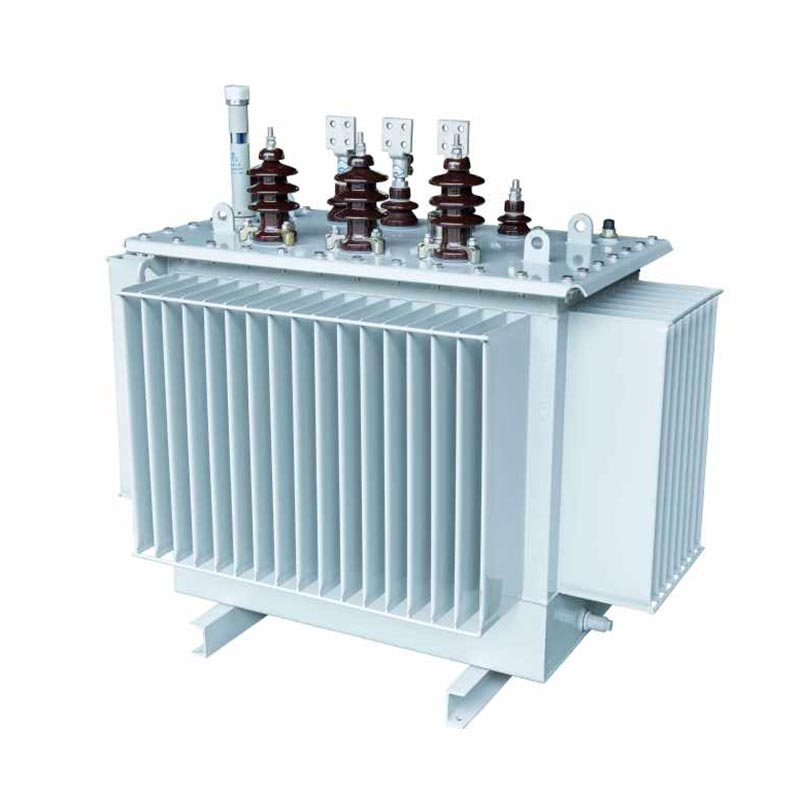

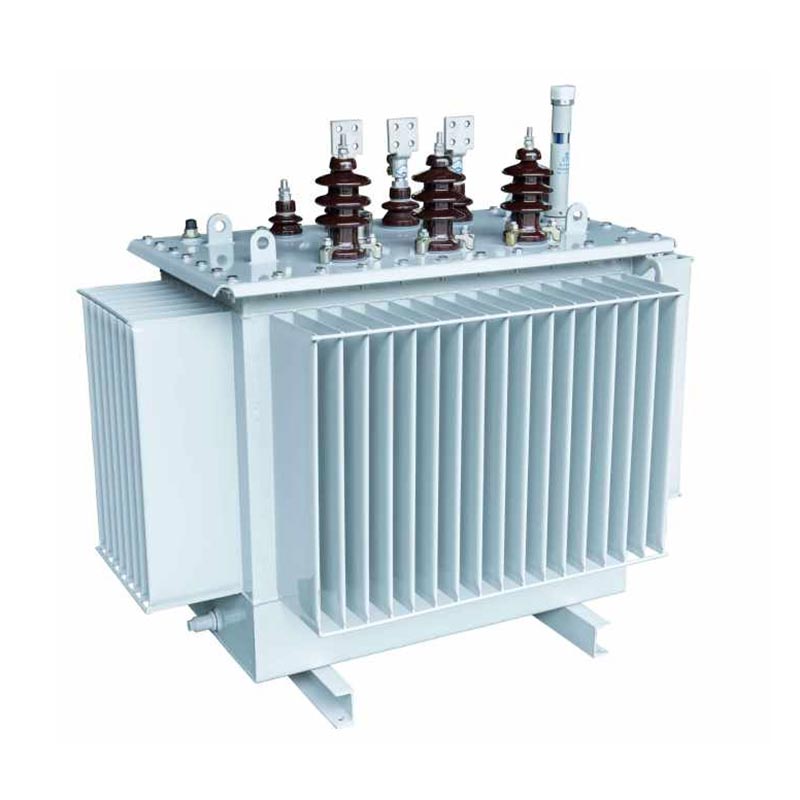

3 fazių Onano paskirstymo transformatorius

USUNE 3 fazės Onan paskirstymo transformatorius (ONAN) yra nepriklausomai sukurtas ir pagamintas USUNE, a. profesionalus gamintojas, integruojantis mokslinius tyrimus ir plėtrą, gamybą ir pardavimą. Jis yra specialiai sukurtas galiai šiuolaikinių miesto ir kaimo vietovių bei pramonės ir kasybos įmonių paskirstymo poreikius, sprendžiant tokias problemas kaip mažas efektyvumas, didelis energijos suvartojimas ir prastas tradicinių transformatorių stabilumas. Produktas gaminamas USUNE standartizuotoje gamykloje, pasikliaujant griežta kokybės kontrolės sistema, užtikrinančia, kad kiekviena įranga atitinka tarptautinius pramonės standartus ir gali stabiliai veikti įvairiomis atšiauriomis darbo sąlygomis.

3 fazių Onano paskirstymo transformatoriuje naudojama trimatė suvyniota šerdis su lygiakraščiu trikampiu išdėstymas, pašalinant oro tarpus magnetinėje grandinėje, todėl apvijos yra griežtesnės ir trumpesnės trifazės magnetinės grandinės ilgis. Pagrindinės kolonos skerspjūvio plotas yra beveik apskritas, todėl optimizuojamas magnetinės grandinės struktūra, mažinanti energijos sąnaudas ir veikimo triukšmą, pasiekianti trifazių balansą ir sumažinti trečiosios harmonikos komponentus, padėdami pagrindą efektyviam ir stabiliam maitinimo šaltiniui.

Šis produktas tinka miesto ir kaimo elektros tinklų atnaujinimui ir pramonės bei kasybos įmonių scenarijams ir gali būti puikiai derinamas su modulinėmis ir surenkamomis pastotėmis, užtikrinant patikimą maitinimo palaikymą. Kaip a profesionalus maitinimo įrangos tiekėjas, USUNE turi didelę mokslinių tyrimų ir plėtros bei gamybos patirtį ir gali suteikti pritaikyti sprendimai pagal kliento poreikius.

Pagrindinės produkto savybės

1. Šerdis

3 fazių Onan paskirstymo transformatoriuje naudojami aukštos kokybės grūdėtieji silicio plieno lakštai su puikiais magnetinis pralaidumas ir maži nuostoliai; Tam naudojama vokiška GEORG skersinio pjovimo mašina su 45° siūlių pjovimu šerdies tikslumas ir sumažinamas magnetinis nuotėkis; silicio plieno lakštai yra sulankstyti į daugiapakopį apskritą skerspjūviai, optimizuoti magnetinę grandinę, sumažinti triukšmą ir energijos suvartojimą bei pagerinti energiją efektyvumą.

2. Ritės

Aukštos įtampos ritė yra cilindrinė, o žemos įtampos ritė yra cilindrinė arba folijos tipo, efektyviai tobulinanti atsparumas trumpajam jungimui ir žaibo smūgiui. Ritės konstrukcija yra racionali, su vienoda magnetine grandine paskirstymas, sumažinant vietinį perkaitimą, pailginant tarnavimo laiką ir užtikrinant stabilų veikimą.

3. Alyvos bakas

Pagaminta iš aukštos kokybės tikslios šalto valcavimo plieno plokštės, pagamintos naudojant vokišką GEORG gofruoto alyvos baką gamybos linija, užtikrinanti konstrukcijos tvirtumą ir sandarumą. Paviršius padengtas antikorozine danga, tinka atšiaurioms aplinkoms, tokioms kaip naftos chemijos gamyklos, atitinkančios aplinkos apsaugos reikalavimus. The gofruotojo kartono struktūra sujungia šilumos išsklaidymo ir prisitaikymo prie alyvos šiluminio plėtimosi ir susitraukimo, o sandari konstrukcija lėtina alyvos senėjimą ir prailgina transformatoriaus tarnavimo laiką.

4. Izoliacijos konstrukcija

3 fazių Onan skirstomasis transformatorius turi A klasės izoliacijos konstrukciją su puikia izoliacija našumas, galintis atlaikyti aukštos įtampos smūgius. Aukštos ir žemos įtampos ritės yra išdėstytos koncentriškai, o ritės tarpai naudoja kartoninę įvorę su nedideliu alyvos tarpeliu, kad pagerintų izoliacijos savybes, užkirsti kelią trumpiesiems jungimams ir užtikrinti saugų bei stabilų veikimą.

Produkto modelis

USUNE 3 fazės Onano paskirstymo transformatorius (ONAN) apima tris įtampos lygius: 10KV, 20KV ir 36KV. įvairūs elektros paskirstymo poreikiai. Jis gali būti pritaikytas pagal faktinę kliento apkrovą, pagrindines specifikacijas, ir diegimo scenarijus, siūlantis lanksčius sprendimus.

Produkto tipas

Ekonominė nauda ir energijos taupymas

1. Elektros sąnaudos (RMB per metus) = [nepakankamas apkrovos nuostolis (kW) + apkrovos nuostolis (kW) × (vidutinis apkrovos koeficientas)²] × 365 (dienos) × 24 (valandos) × Elektros kaina
2. CO2 emisija = [nepakankamas nuostolis (kW) + apkrovos nuostolis (kW) × (vidutinis apkrovos koeficientas)²] × 365 (dienos) × 24 (valandos) × emisija Koeficientas (kg-CO₂/kWh)

Gaminio tuščiosios eigos ir apkrovos nuostoliai yra žymiai mažesni nei tradicinių transformatorių, todėl žymiai sumažėja vartotojų elektros energijos sąnaudų ir CO2 emisijų. Kaip gamintojas, įsišaknijęs Kinijoje, USUNE laikosi žalios koncepcijos plėtrą, nuolat optimizuoja gaminių dizainą ir skatina tvarią energetikos pramonės plėtrą.

Taikymo scenarijai

1. Miesto ir kaimo elektros tinklų atnaujinimas: pagerina elektros tinklo stabilumą ir efektyvumą, sprendžia nepakankamas energijos tiekimas ir didelis energijos suvartojimas.

2. Pramonės ir kalnakasybos įmonės: patenkina didelės galios, stabilaus maitinimo poreikį, atlaiko atšiaurias aplinkas, bei užtikrina gamybinės įrangos veikimą.

3. Modulinės ir surenkamos pastotės: kompaktiška konstrukcija, patogus montavimas ir priežiūra, mažinantis žemę ploto ir statybos išlaidų.

Techniniai parametrai

10kV S11 serijos trifazis alyvinis paskirstymo transformatorius

Pastaba: Transformatoriams, kurių vardinė galia 500 kVA ir mažesnė, apkrovos nuostoliai virš rampos lentelėje yra taikomas Dyn11 ryšio grupę, o apkrovos nuostoliai žemiau rampos taikomi Yyn0 ryšio grupei.

10kV S13 serijos trifazis ol panardinamas paskirstymo transformatorius

10kV S14 serijos trifazis alyvinis paskirstymo transformatorius

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

DUK

1. Ar esate gamykla ar prekybos įmonė?

Gamykla, mes galime garantuoti, kad mūsų kaina yra pagrįsta ir konkurencinga.

2. Kada galiu gauti kainą?

Paprastai mes siūlome per 24 valandas nuo jūsų užklausos gavimo.

3. Ar galime ant gaminių atspausdinti savo logotipą ir įmonės pavadinimą?

Taip, žinoma, mes priimame OEM.

4. Koks yra pristatymo laikas?

Pristatymo laikas priklauso nuo užsakytų kiekių, paprastai per 15-20 dienų nuo apmokėjimo gavimo.

5. Kaip vyksta jūsų kokybės kontrolės procesas?

Visi gaminiai bus tikrinami pradedant nuo priedų, o prieš išvykstant atliekami įprastiniai bandymai mūsų gamykla.

6. Kaip išspręsti kokybės problemas po pardavimo?

Nufotografuokite ar nufilmuokite kokybės problemas ir atsiųskite mums, kad patikrintume ir patvirtintume, o mes padarysime a patenkintas sprendimas per 1-3 dienas.

7. Koks garantinis laikas?

12 mėnesių nuo išsiuntimo datos.

8. Kodėl verta rinktis mus

● Mes specializuojamės šioje srityje daugiau nei 14 metų ir turime patyrusią mokslinių tyrimų ir plėtros komandą, kuri kuria dizainą. ir kiekvieno projekto vystymo darbai, atsižvelgiant į specialius kliento poreikius.
● Mes taikome itin griežtą kokybės kontrolės procedūrą nuo komponentų iki gatavų gaminių.
● Pastovus gamybos laikotarpis per 15-20 dienų.
● Turime visą produktų bandymų ataskaitų rinkinį.
● Pateiktas vieno žingsnio sprendimas.
