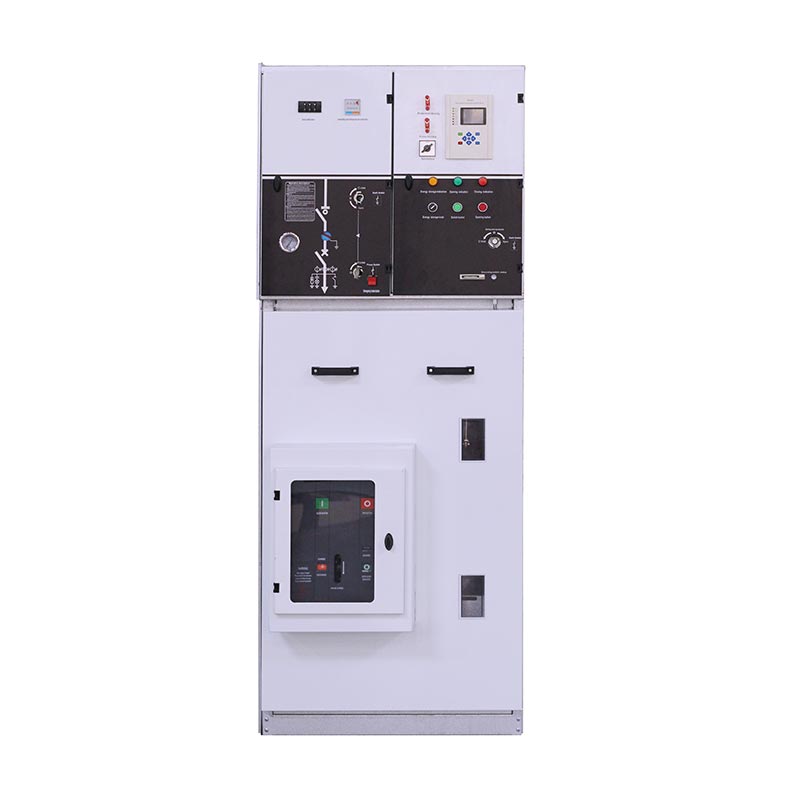

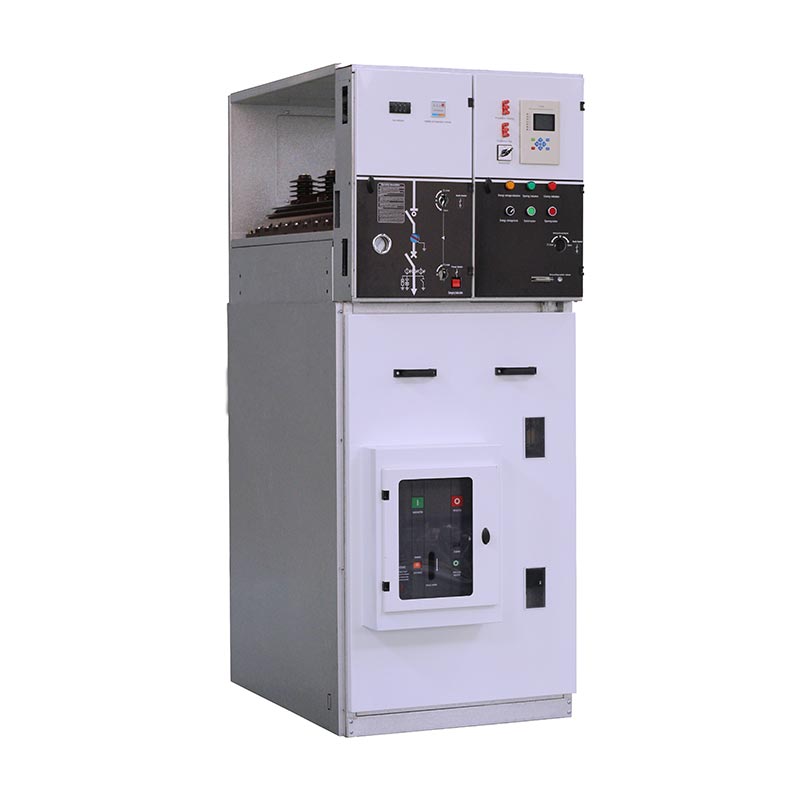

Žiedinis pagrindinis blokas su grandinės pertraukikliu

USUNE XGN15 serijos žiedinis pagrindinis blokas su grandinės pertraukikliu yra kompaktiškas, keičiamo dydžio, metalu uždarytas skirstomasis įrenginys suprojektuoti elektros paskirstymo automatizavimui. Visoje spintoje panaudota oro izoliacijos technologija, balansuojanti sauga ir kompaktiškumas, todėl tinka įvairiems uždarų patalpų įrengimo scenarijams. Jo paprasta struktūra ir lankstus veikimas žymiai sumažinti statybos vietoje ir vėlesnius techninės priežiūros sunkumus, pagerinti energijos paskirstymą veiklos efektyvumas.

Kaip profesionalus gamintojas, turintis didelę patirtį, USUNE turi visą MTTP, gamybą ir testavimas sistema. XGN15 serijos gaminiai yra gaminami nepriklausomai savo gamykloje, kiekviename žingsnyje nuo neapdorotų medžiagos galutiniams produktams, griežtai laikantis tarptautinių standartų, kad būtų užtikrinta nuosekli ir stabili gaminio kokybė.

Pagrindinė konfigūracija ir techniniai pranašumai

1.Pagrindinio jungiklio konfigūracija

Pagrindinis šios serijos jungiklis, žiedinis pagrindinis blokas su grandinės pertraukikliu, yra nepriklausomas SF6 apkrovos jungiklis pagaminta USUNE, siūlanti tokius privalumus kaip ilgas tarnavimo laikas, stabilus veikimas ir mažos priežiūros išlaidos. Tai taip pat gali būti aprūpinti naujausiais vakuuminiais grandinės pertraukikliais pagal vartotojo poreikius, dar labiau pagerinant įrangos pertraukimo pajėgumą ir apsaugos lygį, prisitaikant prie skirtingų elektros paskirstymo scenarijų.

2.Veikimo režimai ir automatizavimo lygis

Pagrindinis jungiklis palaiko tiek rankinį, tiek elektrinį veikimo režimus, kad būtų galima prisitaikyti prie skirtingų darbo vietoje reikalavimus. Jis gali būti komplektuojamas su FTU ir RTU įrenginiais, puikiai atitinkančiais „keturių nuotolinių“ reikalavimus (nuotolinis valdymas, nuotolinis signalizavimas, nuotolinis matavimas ir nuotolinis reguliavimas) elektros paskirstymo automatizavimo, realizavimo protingas elektros energijos paskirstymo sistemos stebėjimas ir valdymas bei pagrindų klojimas protingas elektros tinklo atnaujinimas.

3. Pažangios technologijos

Programos Integruodamas pažangią jutimo technologiją ir naujausias apsaugos reles, jis gali tiksliai stebėti įrangos veikimo būsena realiuoju laiku, greitai reaguoja į neįprastas sąlygas ir užtikrina energijos saugumą paskirstymo sistemos ir įranga. Pritaikius lengvą ir lanksčią surinkimo schemą, sumažėja transportavimo ir montavimo sunkumai, palengvinant vėlesnę priežiūrą ir plėtrą, atsižvelgiant į nuolat kintančią galią rinkos platinimo poreikius.

Taikymas

Žiedinis pagrindinis blokas su grandinės pertraukikliu tinka 50/60Hz, 12-36kV maitinimo sistemoms ir yra plačiai naudojamas pramoninis ir civiliniai elektros kabelių žiediniai tinklai ir maitinimo gnybtai. Kaip profesionali elektros paskirstymo įranga tiekėjas, USUNE optimizavo gaminio dizainą, todėl jis ypač tinka šiais atvejais:

- Miesto gyvenamųjų namų elektros paskirstymas, mažos pastotės, perjungimo stotelės ir surenkamos pastotės;
- Pramonės ir kasybos įmonės, prekybos centrai, oro uostai, metro ir kitos viešosios vietos;
- Naujos energijos sritys, tokios kaip vėjo energijos gamyba;
- Pagrindiniai viešieji objektai, pvz., ligoninės, stadionai, geležinkeliai ir tuneliai.

Kinijoje žiedinis pagrindinis blokas su grandinės pertraukikliu buvo plačiai naudojamas įvairiuose miesto ir kaimo elektros tinkluose renovacija projektų, sulaukę nuolatinių vartotojų pagyrimų už stabilų veikimą ir patikimą kokybę.

Darbinė būklė

- Aukštis ≤1000mm
- Aplinkos temperatūra: 45 ℃ ~ -35 ℃, maksimalus temperatūros skirtumas ≤ 25 ℃
- Vidutinė paros santykinė oro drėgmė neviršija 95 %
- vidutinė mėnesio santykinė oro drėgmė neviršija 90 proc.
- Seisminis pajėgumas: seisminis intensyvumas neviršija 8 laipsnių
- Nėra stiprios vibracijos ir smūgio, gaisro, cheminės korozijos, sprogimo rizikos lauko

Techniniai parametrai

Korpuso konfigūracijos parametras

Atvyksta LBS

Trafo apsauga

Matavimas

Cbog w/.meter

Cb išeinantis

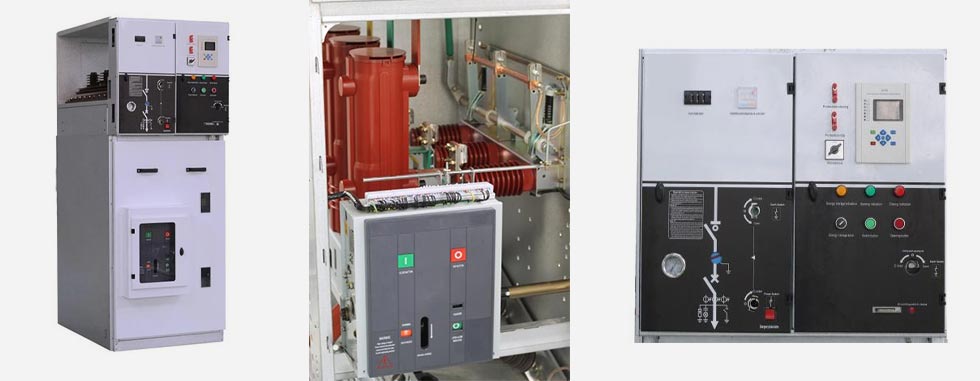

Skirstomųjų įrenginių struktūra ir konfigūracija

Veikimo mechanizmas

(1) Dvifunkcis vienos spyruoklės valdymo mechanizmas: K tipas

Perjungimo funkcija valdoma nepriklausomai svirtimi arba varikliu.
Įžeminimo jungiklio funkcija savarankiškai atsidaro ir užsidaro naudojant valdymo svirtį, o veikimo energija yra suteikiama suspaudimo spyruokle, kuri atleidžiama norint uždaryti arba atjungti kontaktą.

(2) Dvigubos funkcijos dvigubos spyruoklės valdymo mechanizmas: A tipas

Perjungimo funkcija nepriklausomai valdoma svirtimi arba varikliu, o veikimo energiją suteikia a suspaudimo spyruoklė, kuri atleidžiama, kad uždarytų kontaktą. Nepriklausomas atidarymas ir uždarymas mygtuku (0) arba išjungimo blokas arba šunto išjungimo įtaisas.
Įžeminimo jungiklio funkcija veikia savarankiškai su valdymo svirtimi, o veikimo energiją teikia a suspaudimo spyruoklė, kuri atleidžiama norint uždaryti arba atjungti kontaktą.

① Šynų patalpa
② Pagrindinis jungiklis
③ Kabelių kambarys
④ Valdymo mechanizmas, blokavimo mechanizmas ir žemo slėgio valdymo kambarys

Visa skirstomoji spinta gali būti padalinta į viršutinį ir apatinį du blokus, viršutiniame spintos bloke yra į autobuso patalpa, apkrovos jungiklis, valdymo mechanizmo patalpa ir žemos įtampos patalpa, o apatinis blokas yra atskirtas nuo kabelio kambarys. Visas viršutinis blokas gali būti pakeistas.

◇ Šynų kambarys

Šynų patalpa įrengta viršutinėje spintos dalyje. Šynų patalpoje yra sujungtos pagrindinės šynos kartu ir eiti per visą skirstomųjų įrenginių eilę.

◇ Krovinio pertraukimo jungiklis

Jungiamojoje patalpoje įrengtas SFG tipo sieros heksafluorido apkrovos jungiklis. Pagamintas apkrovos jungiklio apvalkalas iš pilama epoksidinė derva, užpildyta sieros heksafluorido (SF6) dujomis, kaip izoliacinė terpė, ir gaubtas su stebėjimo anga. Galima įrengti komutatorių kambarį su SF6 dujų tankio matuokliu arba dujų tankio su aliarmo kontaktu pagal kliento reikalavimus.

◇ Kabelių kambarys

Apkrovos skirstomojoje spintelėje yra erdvi kabelių patalpa, kuri daugiausia naudojama kabelių prijungimui, kad viengyslis arba trijų gyslų kabelius galima prijungti naudojant paprasčiausią neekranuotą kabelio galvutę, taip pat pakankamai vietos apgyvendinti žaibo iškroviklis, srovės transformatorius, apatinis įžeminimo jungiklis ir kiti komponentai. Pagal standartinį dizainą, į spintos duryse yra stebėjimo langas ir apsauginis blokavimo įtaisas. Kabelių patalpos apatinė plokštė su sandarinimo dangteliu ir tinkamo dydžio kabelio spaustukas su atraminiu laikikliu. Galima nuimti kabelinės patalpos apatinę plokštę ir durų rėmą palengvinti kabelio montavimas.

◇ Valdymo mechanizmas, blokavimo mechanizmas ir žemo slėgio valdymo kambarys

Užrakinta mechanizmo patalpa taip pat atlieka valdymo pulto funkciją. Žemos įtampos patalpoje įrengta spyruoklinė mechanizmas su padėties indikatoriumi ir mechaniniu blokavimo įtaisu, taip pat gali būti komplektuojamas su pagalbiniu kontaktai, suveikimo ritės, avarinio išjungimo mechanizmai, talpiniai tiesioginiai ekranai, raktų spynos ir elektriniai valdymo įtaisai. At tuo pačiu metu žemo slėgio kameros erdvėje taip pat gali būti įrengtos valdymo kilpos, skaitikliai ir apsauginės relės, ir 750 mm pločio spintelė turi dvi identiškas žemo slėgio kameras daugiau priedų.

Žiedinio tinklo spinta su grandinės pertraukikliais daugiausia naudojama kaip pagrindinis maitinimo šaltinis žiediniame tinkle maitinimo sistema, budėjimo maitinimo šaltinio įeinančios linijos spinta ir vidutinės sekcijos spinta dvilypis maitinimo sistema.

◎ XGN15 V modulinė žiedinė spintelė apima:

(1) Vakuuminis grandinės pertraukiklis
(2) Sieros heksafluorido grandinės pertraukiklis
(3) Mechanizmas ir blokavimas
(4) Įžeminimo jungiklis

◎ Diegimo būdas

Priekyje fiksuota, šone / šone tvirtinama fiksuota

◎ Pagrindinė struktūra

(1) Iš viršaus į apačią, prietaisų kambarys, autobusų kambarys, apkrovos (izoliacijos) skirstytuvas, grandinės pertraukiklio patalpa, kabelis kambarys.
(2) CT, PT, žaibo iškroviklį, įžeminimo jungiklį ir relės apsaugos įtaisą galima sukonfigūruoti pagal vartotoją poreikius.
(3) Grandinės pertraukiklis ir apkrovos (izoliacijos) jungiklis gali būti blokuojami.

Operacijos aprašymas

1. Rankenos valdymas: stovėdami prieš skirstomąjį įrenginį, laikykite rankenos viršų ir stumkite į priekį, kitą ranka, laikanti rankenos galą, kad pasuktų.
2. Įsitikinkite, kad spintelės durelės buvo tinkamai uždarytos prieš maitinimo tiekimą arba atskirtos nuo įžeminimo.
3.Prieš įjungiant ir išjungiant maitinimą, reikia patikrinti jungiklio manometrą.

Maitinimas

1. Įsitikinkite, kad spintelės durelės uždarytos. Įkiškite rankeną į viršutinę valdymo angą ir pasukite prieš laikrodžio rodyklę 180°, kol išgirsite atskyrimo stabdžio balsą. Centrinis skydelio indikatorius yra padėtyje; apatinės durys yra uždaryta ir įžeminimo jungiklis išjungtas.

2. Įkiškite valdymo rankenėlę į apatinę valdymo angą ir pasukite pagal laikrodžio rodyklę 180°, kol išgirsite užsidarymą balsas; centrinis skydelio indikatorius yra D padėtyje; jungiklis bus įjungtas, o tada veiks maitinimo šaltinis baigtas.

Išjungti maitinimą

1. Išjunkite: Įkiškite valdymo rankenėlę į apatinę valdymo angą ir pasukite prieš laikrodžio rodyklę 180°, kol išgirsite į atskyrimo stabdžių balsas (tiesioginio naudojimo mygtukas, jei yra mygtukas); skydelio centras yra padėtyje, tada jungiklis bus išjungtas.

2. Patikrinkite, ar tiesioginis ekranas tinkamas užtikrinti, kad kabelinė patalpa būtų elektra neutrali; įdėkite veikimo rankena į viršutinę valdymo angą ir pasukite pagal laikrodžio rodyklę 180°, kol išgirsite uždarymo balsą; centrinis skydelis yra savo padėtyje, o apatinės durelės atrakintos; įžeminimo jungiklis uždarytas ir tada nutrūksta maitinimas operacija yra baigtas.

Transportavimas ir sandėliavimas

Kai skirstomoji spinta pritvirtinta prie apatinės plokštės, ją galima kasti šakiniu krautuvu. Kai jis nėra pritvirtintas prie apačioje plokštę, skirstomoji spinta turi būti pakelta arba vežama visa, tačiau ji turi būti transportuojama vertikaliai bet kurioje vietoje. laiko ir neturėtų būti apverstas, kad nebūtų pažeisti korpuso komponentai. Perjungimo įtaisas (net su išoriniu pakuotė) Negalima ilgai laikyti lauke.

Priežiūra

◇ Įprastomis aplinkybėmis žiedinė spintelė nereikalauja priežiūros trejus metus.

◇ Apkrovos jungiklio vienos ir dviejų spyruoklių veikimo mechanizmams nereikia priežiūros ir jie reikalauti bet kokio tepimo.

◇ Prieš įdedant relės apsaugos įtaisą reikia patikrinti pagal gamintojo reikalavimus operacija.

◇ Žiedinio tinklo spintelės techninės priežiūros ciklas paprastai yra kartą per metus ir taikomos konkrečios priežiūros priemonės atliekami taip:

(1) Priveržkite visas elektros jungtis (pagrindinę magistralę, jungiklius, laidus, matavimo prietaisus) pagal montavimo instrukcijos reikalavimus.
(2) Išsiurbkite visus komponentus (pagrindinį jungiklį, pagalbinį jungiklį, išjungimo mechanizmą, variklį ir kt.) ir laidų išvaizdą patikrinimas.
(3) Atlikite vieną visų jungiklių uždarymo / atidarymo operaciją, įskaitant įžeminimo jungiklį.
(4) Įjunkite papildomo valdymo maitinimo šaltinį (nesuteikite nuotolinio valdymo pulto signalo) nuosekliam elektriniam valdymui. operacija.

Užsisakyti prekes

Šie dokumentai ir priedai bus perduoti kartu su spinta, kai skirstomoji spinta paliks gamykla:

◇ Produkto kvalifikuotas sertifikatas
◇ Produkto naudojimo instrukcijos
◇ Gaminio inžinerinio projektavimo duomenys
◇ Perjungimo spintelių priedai:
◇ Kiekviename montavimo derinyje yra apkrovos jungiklio valdymo rankena.

Vartotojai, užsakydami produktus, turėtų pateikti šią informaciją:

◇ Pagrindinės grandinės laidų schema ir specialūs techniniai reikalavimai
◇ Skirstomųjų įrenginių įrengimo planas.
◇ Komutacinės spintos komponentų modelio specifikacijos ir pagalbinė kilpa, valdymo kontūro schema (jei būtina)
◇ Kiti specialūs rašytinės informacijos prašymai.
