110 kV srovės transformatorius

Usune LB6-110 kV srovės transformatorius yra lauko didelio tikslumo srovės jutiklis, pritaikytas vidutinės ir aukštos įtampos galiai. tinkleliai. Jis turi modulinę struktūrą ir kelių grupių antrinės apvijos dizainą. Laidų prijungimo būdą galima reguliuoti per išorinės jungiamosios plokštės viršutiniame alyvos konservatoriuje, leidžiančios lanksčiai perjungti dvigubą srovės santykį esamus aptikimo ir apsaugos nuo gedimų poreikius skirtingomis eksploatavimo sąlygomis.

Šis gaminys atitinka GB/T20840.2-2014 nacionalinį standartą ir IEC tarptautinius elektrotechnikos standartus. Tai yra standartiniai, dideliame aukštyje ir taršai atsparūs modeliai, siūlantys puikų matavimą ir apsaugą tikslumu. Tinka tiek įprastoms, tiek atšiaurioms lauko sąlygoms, tai yra pagrindinė pagalbinė įranga buitinės 110kV elektros perdavimo ir skirstymo sistemos.

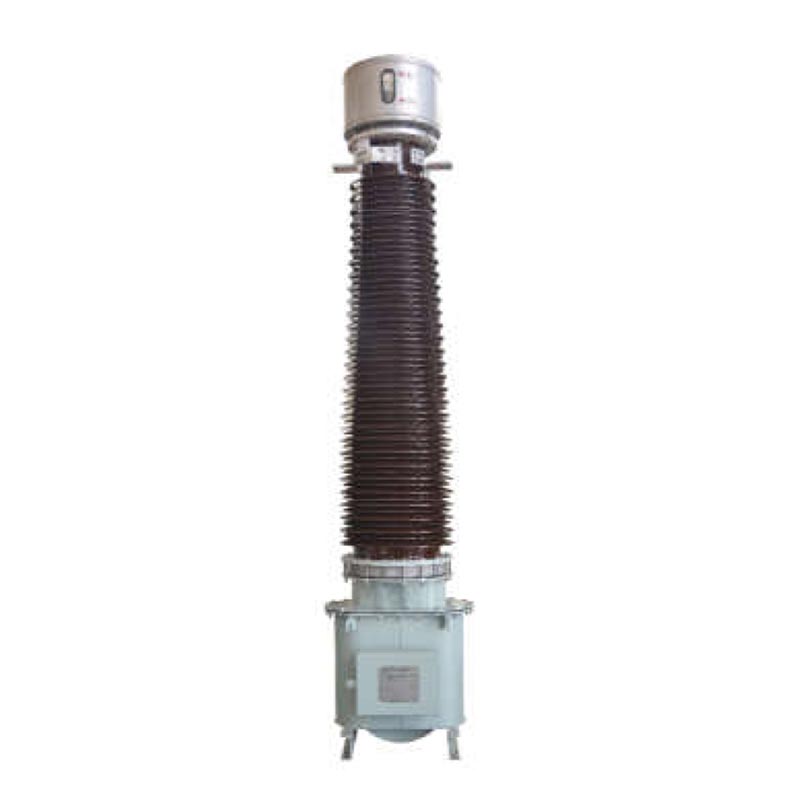

LB6-110kV talpinis srovės transformatorius

Modelio paaiškinimas ir taikomos eksploatavimo sąlygos

1. Modelio kodo reikšmė

Visas gaminio modelis yra LB6-110kV (tikslumo derinys + srovės santykis), su aiškiu ir standartizuotu segmentuotu paaiškinimai:
- Pagrindinis modelis: L srovės transformatoriui, B su apsaugos lygiu, 6 - dizaino serijos numeriui, 110 - vardinei įtampai 110kV, W2 antriniam taršos mažinimo projektui
- Tikslumo klasės derinys: palaiko kelis apvijų derinius, tokius kaip P/P/P/0.5 ir P/P/0.2, įskaitant 0.2/0.5 lygio matavimo apvijos ir 5P/10P lygio apsaugos apvijos, balansuojančios didelio tikslumo matavimą ir patikimą gedimą apsauga.
- Srovės santykio specifikacija: pažymėta kaip 2*a/c, palaiko dvigubo srovės santykio perjungimą, nuoseklioji jungtis yra a/c, lygiagretus jungimas yra 2*a/c, pirminė srovė apima 2×50A~2×1000A, antrinė srovė yra 1A/5A visa specifikacija

2. Taikomos eksploatavimo sąlygos

- Aplinkos temperatūra: tinka eksploatavimo sąlygoms nuo -25 ℃ iki +40 ℃, o maksimali dienos temperatūra +30 ℃. Itin žemos temperatūros reikalavimus galima pritaikyti ir derėtis.
- Aukštis virš jūros lygio: Standartinis modelis tinka ≤1000m aukščiui; GYW didelio aukščio modelis tinkamas ≤4000m aukščiui.
- Prisitaikymas prie aplinkos: galima pasirinkti valkšnumo atstumą nuo 16 mm / KV iki 31 mm / KV, tinka įvairiems scenarijams įskaitant įprastines, pakrančių apsaugos nuo korozijos ir didelio aukščio apsaugos nuo užteršimo priemones.

Pagrindinės struktūrinės savybės

1.Optimizuota izoliacijos sistema

Taikoma talpinė aliejinio popieriaus izoliacijos technologija, o aukštos įtampos kabelio popierius apvynioja pirminės apvijos šerdį. Jame yra daugiasluoksnis kondensatoriaus ekranavimo sluoksnis, kurio vidinis sluoksnis yra prijungtas prie aukštos įtampos, o išorinis sluoksnis įžemintas, todėl tolygiai pasiskirsto elektrinis laukas ir žymiai pagerėjo izoliacijos sauga marža.

2. Patikima apvijų konstrukcija

Pirminė apvija turi U formos struktūrą. 2 × 400 A ir mažesniuose modeliuose naudojama popieriuje suvyniota plokščia varinė viela, o 2×500A ~ 2×1000A modeliuose naudojami dvigubi pusapvaliai aliuminio vamzdžiai, užtikrinantys stiprią srovės pralaidumą. The apvija yra padalinta į dvi dalis su keturiais gnybtais, leidžiančiais lanksčiai perjungti dvigubą srovės santykį.

3. Visiškai sandarus apsaugos dizainas

Viršuje sumontuotas metalinis išsiplėtimo bakas, kuris automatiškai kompensuoja išsiplėtimą ir susitraukimą. transformatoriaus alyvos tūris, kurį sukelia temperatūros pokyčiai, izoliuojant jį nuo vidaus ir išorės oro, užkertant kelią drėgmės ir alyvos senėjimas ir įrangos eksploatavimo trukmės pailgėjimas.

4. Patogus montavimas ir priežiūra

Iš anksto išgręžtos kėlimo skylės rezervuaro apačioje palengvina įrangos pakėlimą; užtikrina keli įžeminimo varžtai patikimas įrangos ir antrinių apvijų įžeminimas; jungiamojoje dėžutėje yra tam skirti spaustukai standartizuoti ir saugūs laidai.

Pagrindiniai techniniai parametrai

1. Vardiniai parametrai

Nominali darbinė įtampa 110kV, maksimali darbinė įtampa 126kV, vardinis dažnis 50Hz, poliškumas atimamas.

2. Izoliacijos atsparumo įtampos lygis

Vidinė izoliacija pirminė į antrinę ir įžeminimą 185kV/1min, antrinė į žemę 3kV/1min; išorinė izoliacija sauso bandymo įtampa 230kV, šlapio bandymo įtampa 185kV, didelio aukščio apsaugos nuo taršos žaibo impulso įtampa viršūnė siekia 560kV.

3. Tikslumo našumas

0.2/0.5 grade metering error, minimal phase difference, meeting high-precision metering requirements; žemas kompozitas error for 5P/10P protection level, enabling rapid response to grid fault currents.

4. Trumpojo jungimo varžos našumas

Šiluminio stabilumo srovė 5,3KA ~ 45KA, dinaminė stabilumo srovė 13KA ~ 115KA, galinti atlaikyti tinklelį trumpojo jungimo smūgius ir pasižymi dideliu veikimo stabilumu.

Faktinės inžinerijos taikymo atvejai:

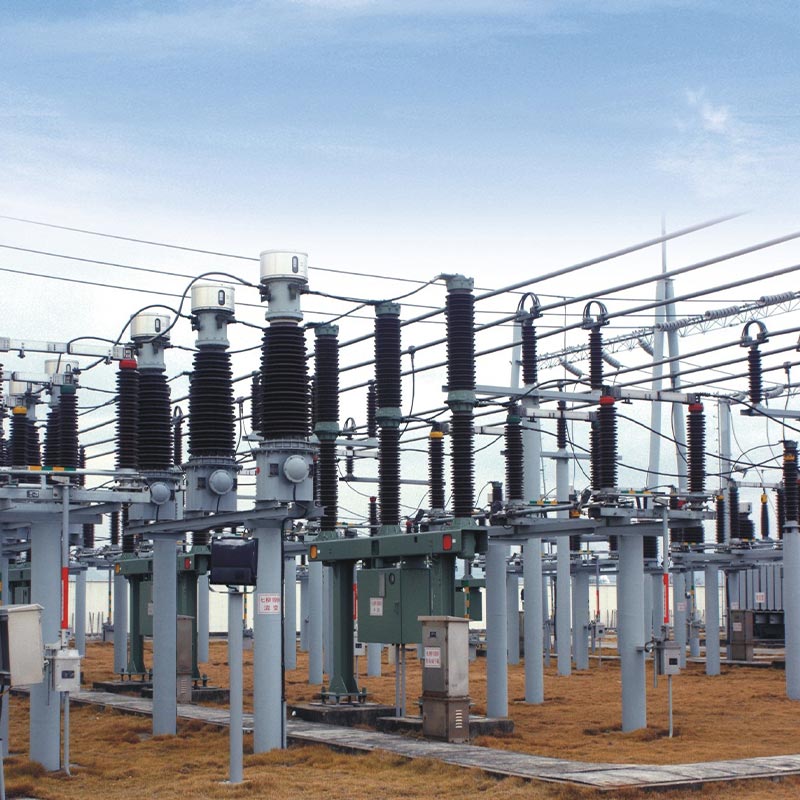

Byla: Zhejiang 110kV miesto pastotės atnaujinimo projektas

2024 m. vykdant Zhejiang Jiaxing priemiesčio 110 kV pastotės atnaujinimo projektą buvo nupirkti 32 Usune LB6-110kV-2×300/5 (5P30/5P30/0.5) srovės transformatoriai. Įsikūręs pramoniniame klasteryje su didele apkrova svyravimų, projektas reikalavo itin didelio matavimo tikslumo ir apsaugos jautrumo. Po paleidimo, įranga gali tiksliai rinkti magistralės srovės duomenis, todėl galima stebėti apkrovą realiuoju laiku ir greitai išjungti gedimus. Metiniai eksploataciniai duomenys rodo, kad matavimo paklaida yra daug mažesnė už nacionalinio standarto ribą ir apsaugą veiksmai yra tikslūs ir patikimi, visiškai išsprendžiantys senesnės įrangos matavimo netikslumus.

Montavimo, eksploatavimo ir priežiūros specifikacijos

1. Patikra prieš montavimą

Prieš montuojant būtina atlikti vizualinę apžiūrą, siekiant pašalinti tokius defektus kaip pažeistos porcelianinės įvorės, alyva nesandarus ir nesutampančius vardinės lentelės parametrus; patikrinkite, ar plėtiklio alyvos lygis atitinka aplinkos temperatūrą, ir Jei alyvos lygis žemas, įpilkite kvalifikuotos transformatoriaus alyvos (elektros stipris ≥45 kV).

2. Montavimo reikalavimai

Įranga viso proceso metu turi būti transportuojama ir keliama vertikaliai, transportavimo pasvirimo kampu ≤15°. Kėlimas leidžiamas tik per apatines kėlimo angas; porcelianinių įvorių ir alyvos įtempimas konservatoriui griežtai draudžiama. Didžiausia horizontalioji tempimo jėga pirminiame gnybte P1 yra ≤2000N ir ties P2 jis yra ≤3000N; įrenginio korpusas ir ekranavimo sluoksnis turi būti patikimai įžeminti, kad būtų užtikrinta eksploatavimo sauga.

3. Eksploatacijos ir priežiūros taisyklės

Eksploatacijos metu antrinė apvija neturi būti atvira, kad būtų išvengta aukštos įtampos rizikos ir įrangos gedimo. Įprastomis eksploatavimo sąlygomis visiškai sandariai uždaryta konstrukcija nereikalauja jokios priežiūros. Patikrinkite įrenginio švarą porcelianinė įvorė ir alyvos lygis kas ketvirtį. Jei sandariklis pažeistas arba izoliacija drėgna, grąžinkite įrenginį atgal gamykloje vakuuminiam džiovinimui ir alyvos pakeitimui nedelsiant.

4. Sandėliavimo reikalavimai

110 kV srovės transformatorius turi būti laikomas sausoje, gerai vėdinamoje aplinkoje, vengiant tiesioginių saulės spindulių ir lietaus. Apačia alyvos bakas turi būti bent 50 mm virš žemės, o laikymo temperatūra turi būti bent -30 ℃. Po to vienerius saugojimo metus, izoliacijos varža ir dielektrinių nuostolių koeficientas turėtų būti periodiškai tikrinami. Jei dažai nusilupa po ilgo laikymo, perdažyti reikia nedelsiant.

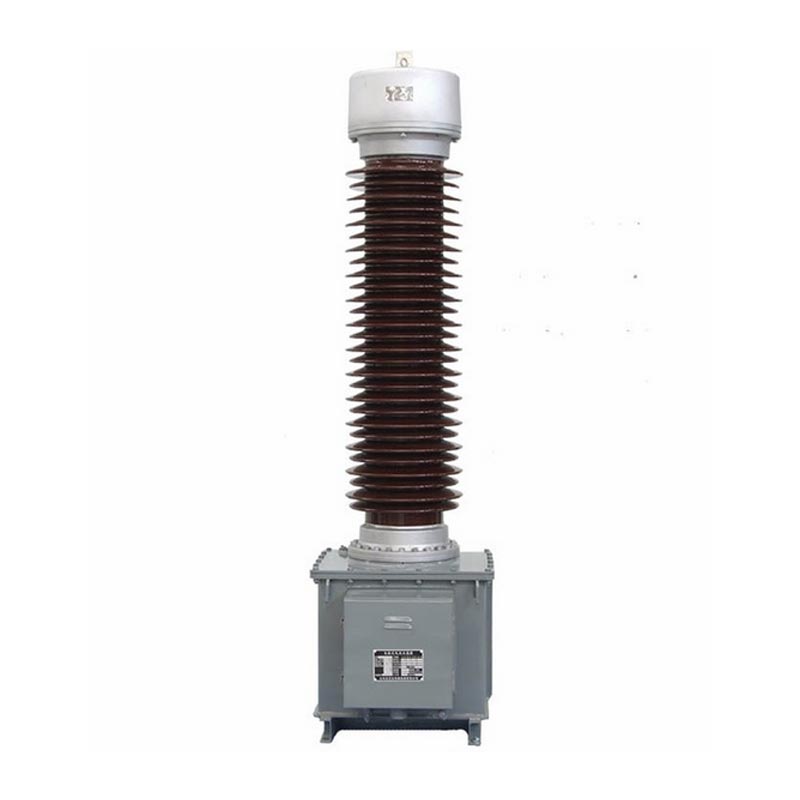

LB 6 - 110 kV išvaizda ir montavimo matmenys

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

DUK

1 klausimas: kaip perjungti dvigubą srovės santykį LB6-110 kV srovės transformatoriuje?

Nereikia keisti įrangos. Tiesiog sureguliuokite viršutinės alyvos išorinės jungties laidų metodą konservatorius: kai pirminės apvijos jungiamos nuosekliai, bazinės srovės santykis yra a/c; prijungus lygiagrečiai, jis yra dvigubai didesnis už srovės santykį 2*a/c. Valdymas paprastas ir nereikalaujantis specialios įrangos, pritaikomas skirtingoms apkrovos sąlygoms, efektyviai sumažinant įrangos keitimo išlaidas.

2 klausimas: kuo skiriasi standartiniai, taršos mažinimo ir didelio aukščio modeliai?

Trijų modelių pagrindinės elektrinės charakteristikos yra vienodos, o struktūriniai optimizavimai pritaikyti konkrečiai Scenarijai: ① Standartinis modelis tinka įprastinei aplinkai iki 1000 m aukščio, su šliaužtinu atstumas 16mm/KV; ② W2 apsaugos nuo taršos modelis tinka pakrančių ir pramoniniu būdu užterštoms vietovėms, 20 mm/KV valkšnumo atstumas ir padidintas atsparumas korozijai ir taršai; ③ GYW didelio aukščio modelis yra tinka didelio aukščio vietoms iki 4000 m, maksimalus valkšnumo atstumas 31 mm/KV ir gali atlaikyti žemą orą slėgis ir stipri ultravioletinė spinduliuotė.

3 klausimas: kokios yra pagrindinės atsargumo priemonės ilgalaikiam įrangos eksploatavimui?

Pirma, antrinė apvija turi būti eksploatuojama esant apkrovai arba trumpam jungimui; atviros grandinės griežtai draudžiamos kad būtų išvengta nelaimingų atsitikimų dėl aukštos įtampos gedimų ir sužalojimų. Antra, užtikrinkite patikimą sankryžos įžeminimą dėžė ir apatinis alyvos bako įžeminimo varžtas ir kad įžeminimo laidas atitiktų specifikacijas, kad būtų išvengta statinio krūvio elektros kaupimasis. Trečia, normalios eksploatacijos metu sandarios konstrukcijos išardymas ir savavališkas mėginių ėmimas draudžiama. Reguliariai tikrinkite dielektrinių nuostolių ir dalinio iškrovimo duomenis, kad užtikrintumėte stabilų izoliacijos veikimą.

Produkto privalumai ir aptarnavimo garantija

Kaip profesionalus aukštos įtampos elektros įrangos gamintojas ir tiekėjas Kinijoje, Usune Electric LB6-110 kV srovės transformatorius gali pasigirti dideliais pranašumais: standartizuota gamyklos gamyba, griežtai laikantis vidaus ir tarptautinių reikalavimų. pramonės standartai, užtikrinantys stabilų tikslumą ir tvirtą prisitaikymą prie aplinkos; ir visiškai užsandarintas, techninės priežiūros nereikalaujantis dizainas, žymiai sumažinantis tolesnės eksploatacijos ir priežiūros išlaidas. Įmonė teikia a „vieno langelio“ paslauga, įskaitant pasirinkimą ir pritaikymą, technines gaires, montavimą vietoje ir aptarnavimą po pardavimo priežiūra. Parametrus galima optimizuoti pagal projekto poreikius, užtikrinant patikimą saugaus ir stabilus 110kV elektros tinklo sistemos darbas.
