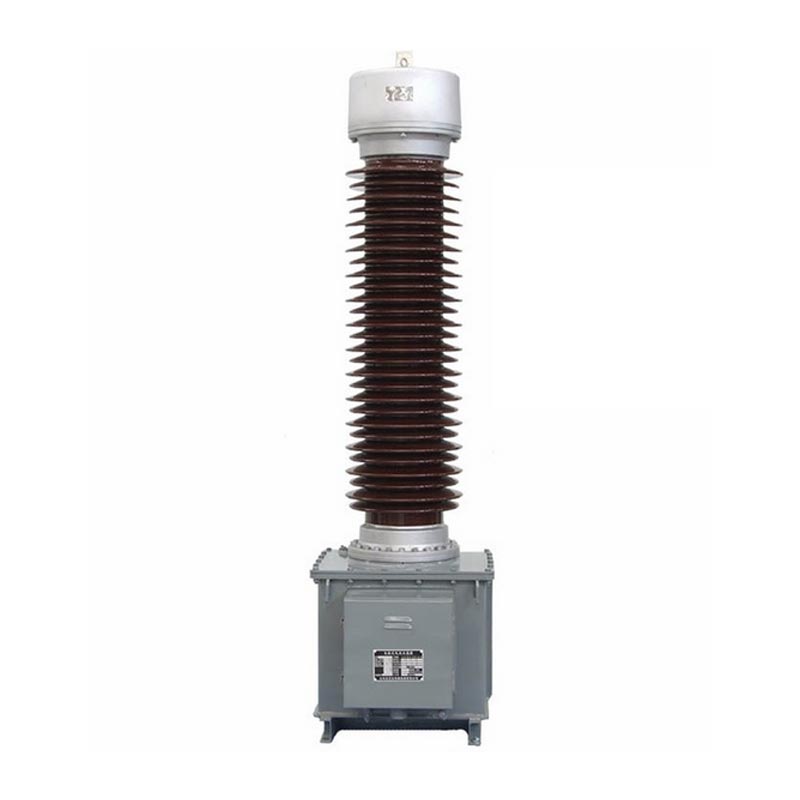

Lauko srovės transformatorius

LB6-110kV talpinis lauko srovės transformatorius yra pagrindinė aukštos įtampos atraminė įranga iš Zhejiang Yousen Elektrinis. Specialiai sukurtas sudėtingoms lauko sąlygoms, jis turi visiškai sandarų aliejinį popierių izoliacinė alyva panardinta konstrukcija, vardinė darbinė įtampa 110 kV, maksimali darbinė įtampa 126 kV ir yra suderinamas su 50Hz/60Hz kintamosios srovės elektros tinklais, atitinkančiais neutralaus taško neefektyviai įžeminto veikimo reikalavimus sistemos.

Šiame gaminyje integruotos matavimo ir apsaugos funkcijos, įrengtos 0,2 klasės ir 0,5 klasės matavimo apvijos ir 5P/10P apsauginės apvijos. Jis palaiko dvigubą transformacijos koeficientą nuosekliam ir lygiagrečiam jungčių perjungimui, su 2×50A–2×1000A pirminės srovės aprėptimi ir 1A/5A antrine išvestimi. Tikslios gamybos naudojimas procesų patikimoje gamykloje, gaminys gali pasigirti puikiu prisitaikymu prie aplinkos: standartinis modelis yra tinka žemesniam nei 1000 m aukščiui, o GYW didelio aukščio modelis gali stabiliai veikti 4000 m aukštyje. Tai plačiai naudojami miesto ir kaimo pastotėse, pramonės ir kasybos energijos tiekimo ir naujų energijos gamybos scenarijų.

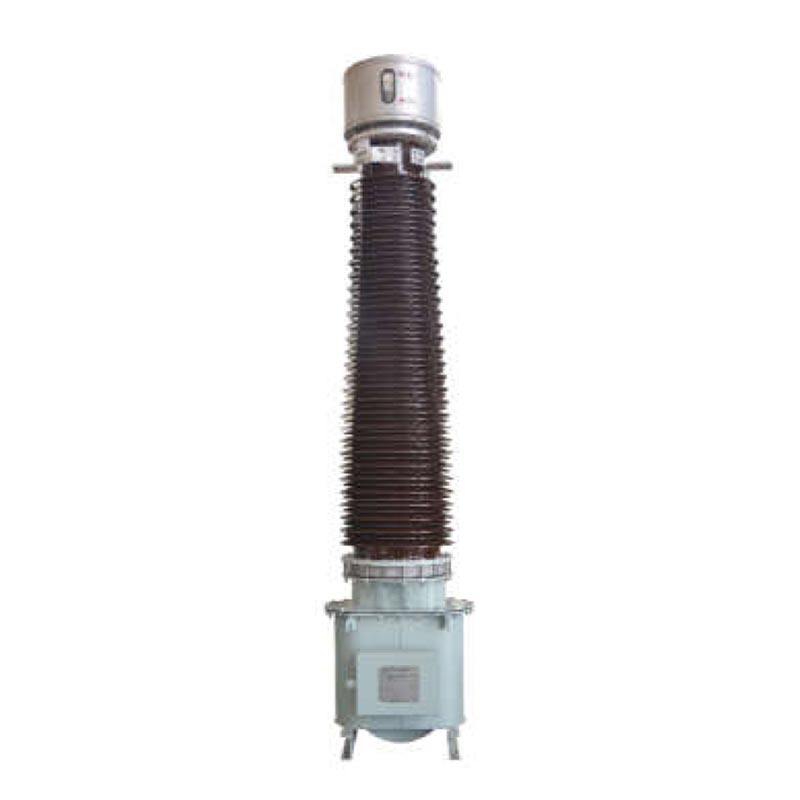

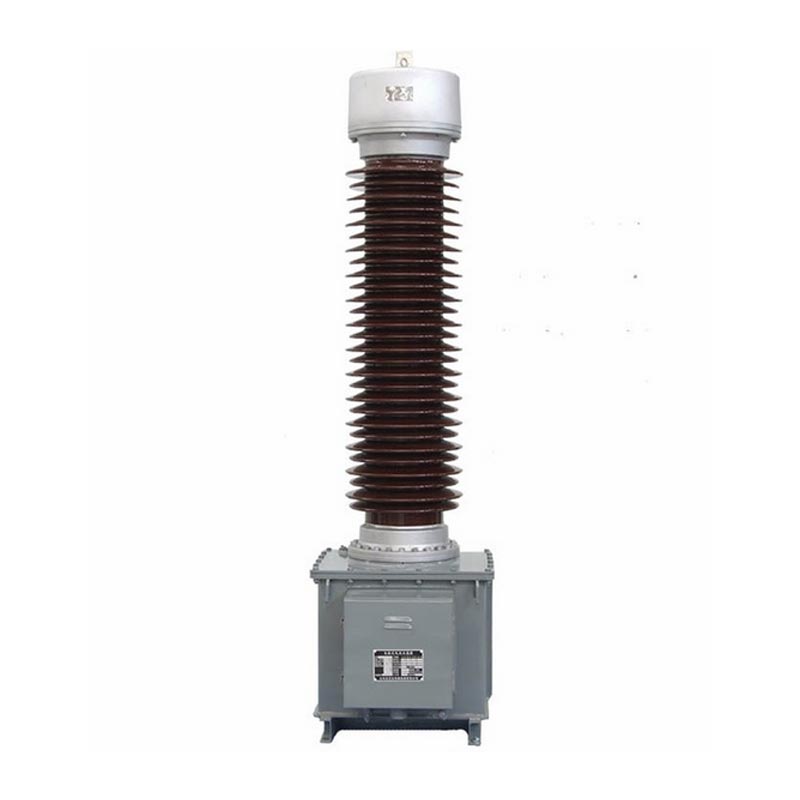

LB6-110kV talpinis srovės transformatorius

Modelio paaiškinimas ir naudojimo sąlygos

1. Modelio parametro paaiškinimas

Visas lauko srovės transformatoriaus modelio numeris yra LB6-110kV P/P/P/0.5ab/c, padalintas į tris branduolius apibrėžimai:
- Pagrindinis modelis: L rodo srovės transformatorių, B - su apsaugos lygiu, 6 nurodo konstrukcijos serijos numerį, 110 rodo vardinės įtampos lygį, o W2 – antrinę apsaugos nuo taršos konfigūraciją.
- Tikslus derinys: įmontuoti keturi antrinių apvijų rinkiniai, įskaitant vieną 0,5 klasės dozavimo apviją ir trys P klasės apsauginės apvijos, palaikančios įvairius tikslumo derinius, prisitaikančius prie skirtingų matavimų ir apsaugos tikslumo reikalavimai.
- Srovės santykis: pažymėtas 2*a/c, palaiko dvigubo santykio perjungimą. Santykis yra oro kondicionierius, kai viršutinis alyvos konservatorius išorinė jungtis jungiama nuosekliai, o 2*a/c lygiagrečiai. Vietos laidai leidžia lengvai perjungimas.

2. Standartinės eksploatavimo sąlygos

- Aplinkos temperatūra: maksimali +40 ℃, minimali -25 ℃, vidutinė paros temperatūra maksimali +30 ℃; Itin žemos temperatūros sąlygos gali būti pritaikyti ir derėtis.
- Montavimo aukštis: Standartinis tipas ≤1000m; LB6-110 GYW High Altitude tipas ≤4000m.

Gaminio struktūrinės savybės

1. Apvijos ir izoliacijos struktūra

Pirminė apvija turi U formos struktūrą. 2 × 400 A ir mažesnėse specifikacijose naudojamas popieriumi izoliuotas plokščias varis viela, o 2 × 500 A–2 × 1000 A specifikacijose naudojami dvigubi pusapvaliai aliuminio vamzdžiai. Šerdis naudoja a talpinis aliejinio popieriaus izoliacijos procesas, kai pagrindinė izoliacija apvyniojama aukštos įtampos kabelio popieriumi. Keli sluoksniai kondensatoriaus ekranavimas sukuria vienodą elektrinį lauką, o vidinis sluoksnis prijungtas prie aukštos įtampos, o išorinis sluoksnis įžemintas, žymiai pagerinantis izoliacijos saugumą. Pirminė apvija yra padalinta į dvi dalis su keturi gnybtai, jungiami prie viršutinio alyvos bako, kad būtų lengva perjungti santykį.

2.Sealed Protection Design

Viršuje sumontuotas metalinis plėtiklis, automatiškai kompensuojantis izoliacinės alyvos tūrio pokyčius, atsiradusius dėl temperatūros svyravimai, izoliuoti orą ir užkirsti kelią alyvos senėjimui dėl drėgmės, taip pailginant įrangos eksploatavimo laiką. Plėstuvas turi įmontuotą alyvos lygio stebėjimo langą, skirtą alyvos lygio stebėjimui realiu laiku. Visi antraeiliai gnybtai ir pirminio ekranavimo gnybtai yra centralizuotai prijungti prie alyvos bako jungiamosios dėžutės, užtikrinant standartizuotas laidas ir stiprios apsaugos nuo trukdžių galimybės.

3.Saugi montavimo struktūra

Alyvos bakas suvirintas iš aukštos kokybės plieninių plokščių, o apačioje yra išgręžtos kėlimo skylės stabilumui užtikrinti bendras kėlimas. Kad būtų užtikrintas patikimumas, jungiamoji dėžė ir alyvos bakas turi specialius įžeminimo varžtus antrinės apvijos ir viso įrenginio įžeminimas. Produktas pasižymi sumažinto poliškumo dizainu; kai pirminis srovė P1 įeina ir P2 išeina, antrinė srovė išvedama per S1/S2/S3, atitinkanti pramonės standarto laidus logika ir palengvina paleidimą vietoje.

Pagrindiniai techniniai parametrai

1. Pagrindiniai elektros parametrai

- Nominali darbinė įtampa: 110kV; Maksimali darbinė įtampa: 126kV
- Vardinis dažnis: 50/60Hz; Poliškumas: Atimtinis poliškumas
- Nominali pirminė srovė: 2 × 50 A × 2 × 1000 A (galimos kelios specifikacijos)
- Nominali antrinė srovė: 1A, 5A
- Antrinė išėjimo galia: 15VA ~ 50VA (pritaikomas prie transformatoriaus santykio)

2. Tikslumo klaidų standartai

- Matavimo klasė (0,2/0,5): srovės paklaida ±0,2%～±1,5%, fazių skirtumas 10′～90′, atitinkanti didelio tikslumo energiją matavimo reikalavimai.
- Apsaugos klasė (5P/10P): 5P klasės srovės paklaida ≤±1%, sudėtinė paklaida ≤5%; 10P klasės sudėtinė klaida ≤10 % patikimas apsaugos veikimas sistemos gedimo atveju.

3. Atlaiko įtampos ir izoliacijos parametrus

- Maitinimo dažnio atsparumo įtampa: 185kV/1min pirminės ir antrinės grandinės ir į žemę; 3kV/1min už antrinės grandinės ir į žemę; 5kV/1min pirminiam ekranui į žemę. Išorės izoliacijos sausas bandymas: 230kV; šlapias bandymas: 185kV.
- Atspari žaibo impulsų įtampa: Vidinė izoliacija 450kV; GYW2 didelio aukščio antitaršos tipas iki 560kV.
- Valkšnumo atstumas: Standartinis tipas ≥16mm/kV; anti-taršos tipas iki ≥31mm/kV, tinka atšiaurioms aplinkoms pavyzdžiui, pakrančių zonos, pramoninė tarša ir didelis aukštis.

4. Trumpojo jungimo stabilumo parametrai

Įranga pasižymi puikiu šiluminiu ir dinaminiu stabilumu. 300–600 A specifikacijų atveju trumpalaikė šiluminio stabilumo srovė gali siekti 31,5–45 kA, o dinaminė stabilumo srovė gali siekti 80–115 kA, galintis atlaikyti momentinius trumpojo jungimo srovės viršįtampius ir užkirsti kelią įrangos pažeidimams.

Realaus pasaulio taikymo atvejis

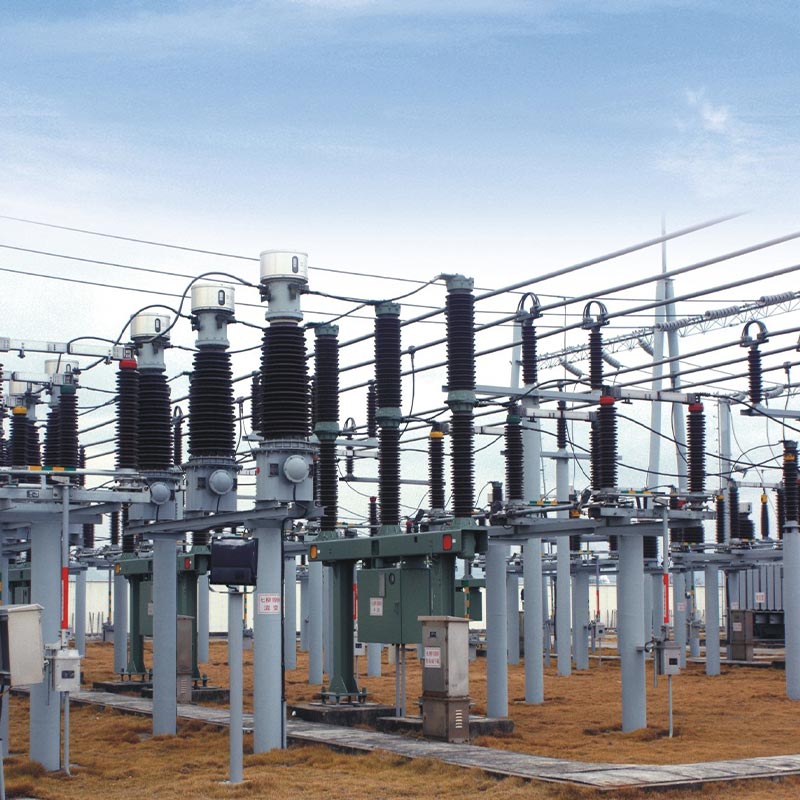

Usune LB6-110kV lauko srovės transformatorius sėkmingai pritaikytas 110kV elektros tinklo pastotės atnaujinimui. projektą Rytų Kinijoje, pakeičiant pasenusią įrangą ir sprendžiant tokias problemas kaip mažas tikslumas, prastas oras atsparumas ir dažna priežiūra.

Projektas yra priemiesčio pramonės parke, vietovėje, kuriai būdingas ištisus metus drėgnas ir nedidelis pramonės tarša, tiekianti energiją kelioms gamybos įmonėms. Projekte buvo pasirinktas LB6-110kV GYW apsaugos nuo taršos didelio aukščio modelis (2×300/5A, 5P30/5P30/0.5S/0.2S tikslumo derinys). Po daugiau nei dvejų metų stabilaus veikimo, didelio tikslumo 0,2S/0,5S apvijos užtikrina tikslų matavimą pramoniniams vartotojams, o kelios apsaugos apvijos leidžia greitai reaguoti į tinklo svyravimus ir nedidelius trumpojo jungimo gedimus, nulis klaidingų išjungimų ir nulis nesėkmių. Visiškai sandari konstrukcija veiksmingai atspari drėgmei ir teršalams korozija, be alyvos nutekėjimo ar izoliacijos senėjimo problemų, todėl vėlesnės priežiūros darbų krūvis sumažėja daugiau nei 60%, visiškai patvirtinantis gaminio stabilumą ir patikimumą atšiauriomis eksploatavimo sąlygomis.

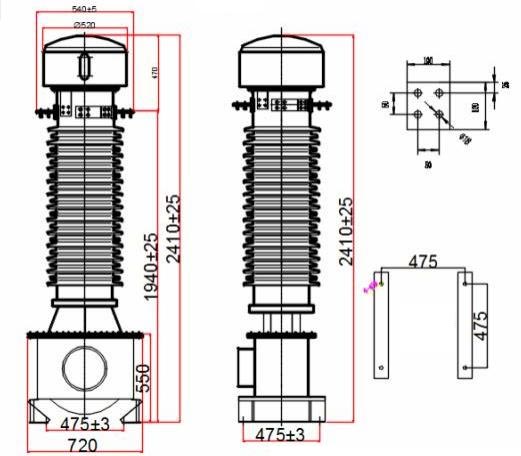

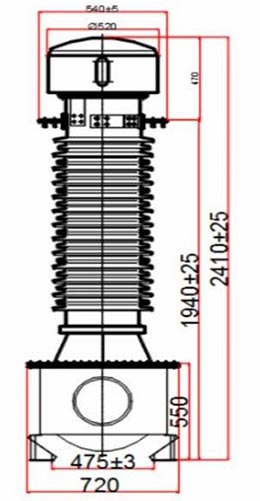

LB 6 - 110 kV išvaizda ir montavimo matmenys

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

DUK

1 klausimas: kaip vietoje perjungti dvigubą srovės santykį?

Nereikia išardyti įrangos. Tik viršutinės alyvos išorinių jungčių laidų konfigūracija konservatorių reikia koreguoti. Pirminių apvijų nuoseklioji jungtis yra bazinis santykis a/c; lygiagretus ryšys gaunamas dvigubas pirminės srovės santykis 2*a/c. Pagal numatytuosius nustatymus įranga pristatoma lygiagrečiai; tiesiog sekite laidų schema, skirta greitai perjungti nepažeidžiant įrangos izoliacijos ar eksploatavimo trukmės.

2 klausimas: kokie scenarijai tinka skirtingiems izoliacijos ir taršos mažinimo modeliams?

Standartinis tipas (≥16mm/kV) tinka lygumose, kuriose gera aplinka žemiau 1000 m; W anti-taršos tipas (≥20mm/kV) tinka miesto ir bendriems pramoninės taršos scenarijams; GYW didelio aukščio apsaugos nuo taršos tipas (≥25mm/kV) tinka didelio aukščio vietovėms žemiau 4000m; GYW2 patobulintas tipas (≥31mm/kV) skirtas ekstremaliems tokiomis sąlygomis kaip pakrančių druskos purškimas, didelė pramoninė tarša ir itin didelis aukštis virš jūros lygio izoliacijos anti-senėjimo savybės.

3 klausimas. Kokie yra pagrindiniai lauko srovės transformatoriaus priežiūros aspektai?

Pirma, antrinis atvirosios grandinės veikimas yra griežtai draudžiamas, kad būtų išvengta aukštos įtampos indukcijos rizikos. Antra, sandari konstrukcija neturi būti savavališkai išardoma; įprastu režimu galimas veikimas be priežiūros sąlygomis. Trečia, kasmet turėtų būti tikrinami dielektriniai nuostoliai ir izoliacijos varža, o duomenys turi būti iš esmės atitinka gamyklines vertes. Ketvirta, alyvos lygis turi būti tikrinamas sezoniškai ir kvalifikuotas transformatorių alyva turi būti įpilama nedelsiant, kai alyvos lygis yra žemas.

Produkto pranašumai ir santrauka

Usune LB6 serijos 110kV/126kV lauko srovės transformatorius su standartizuotu dizainu, stabiliu veikimu ir stiprus prisitaikymas prie aplinkos, išsprendžia tradicinės įrangos problemas, tokias kaip jautrumas drėgmė, lengvas aliejaus senėjimas ir silpnos apsaugos nuo užsiteršimo savybės. Lankstus santykis ir tikslumo deriniai gali atitikti diferencijuoti elektros tinklo apskaitos, relinės apsaugos ir pramonės galios stebėjimo poreikiai. Kaip aukštos kokybės aukštos įtampos įranga, pagaminta geros reputacijos Kinijos gamykloje, užtikrina labai patikimą, ekonomišką ir mažai priežiūros reikalaujantys sprendimai pasauliniams elektros energijos projektams, todėl jis yra patikimas tiekėjas elektros tinklų įmonėms ir inžineriniai rangovai.
