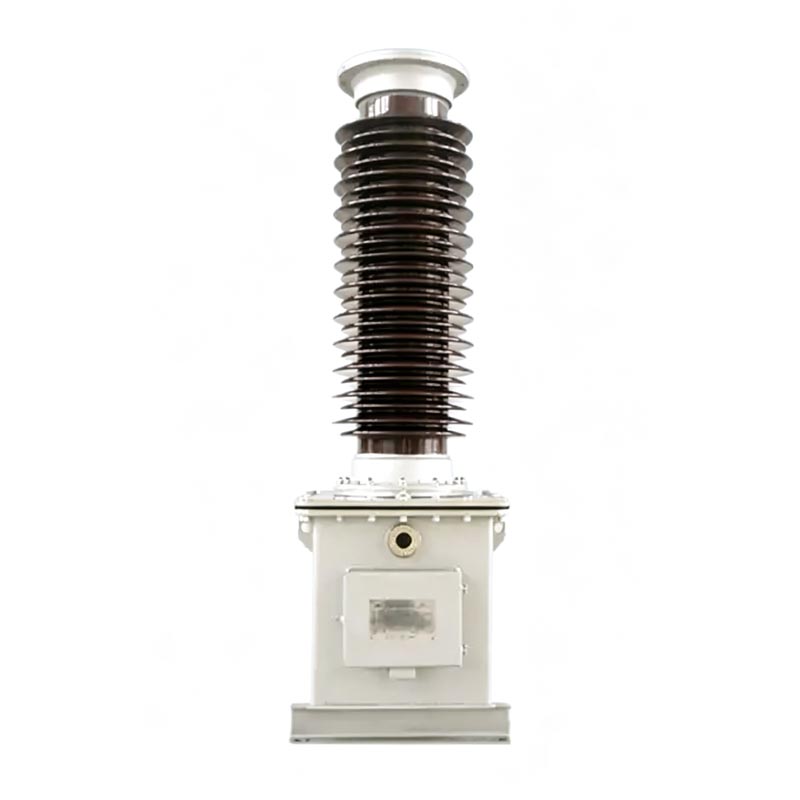

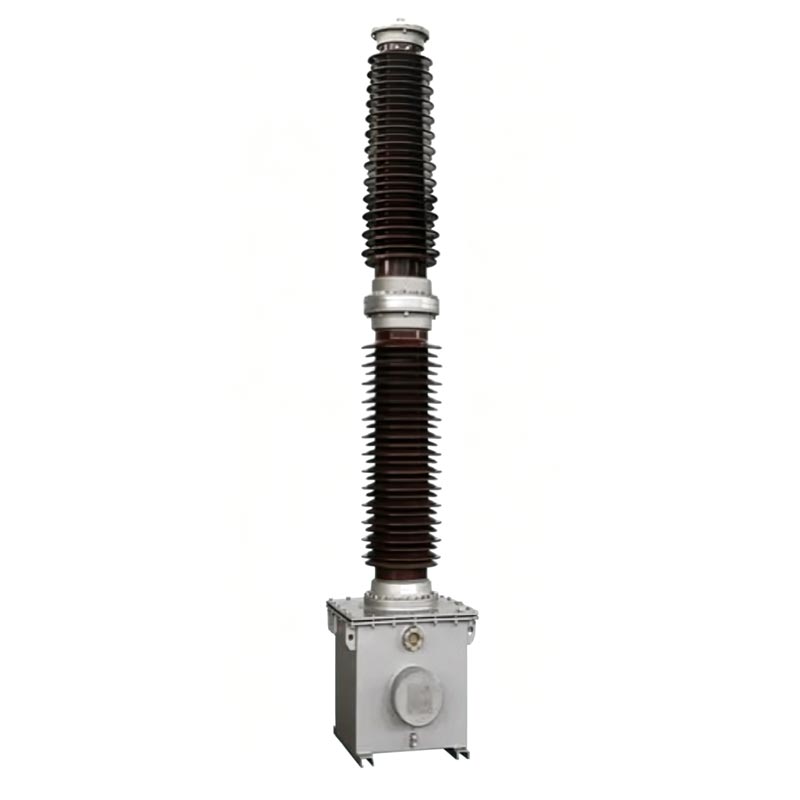

110 kV Pt įtampos transformatorius

Usune TYD serijos 110 kV Pt įtampos transformatorius yra ypač efektyvus talpinis įtampos transformatorius skirtas 110 kV aukštos įtampos elektros tinklams. Gaminys taiko talpinio įtampos padalijimo principą ir visiškai sandari alyva panardinta konstrukcija, išvengiant tradicinių transformatorių trūkumų, tokių kaip dideli ir silpni atsparus trukdžiams, pasižymi puikiu atsparumu taršai, žemos temperatūros tolerancija ir atsparumu vėjui. Tai įranga integruoja matavimo, apsaugos ir nešiklio ryšio sujungimo funkcijas ir yra pagrindinė atrama prietaisas, skirtas protingam 110 kV elektros perdavimo ir transformavimo sistemų valdymui ir priežiūrai.

110 kV Pt įtampos transformatorius griežtai atitinka nacionalinius standartus GB/T20840.1-2010, GB/T20840.5-2013 ir GB/T19749-2005. Jo projektavimo, gamybos ir testavimo procesai yra standartizuoti, o visi veikimo parametrai atitinka galios įrangos profilaktinio bandymo specifikacijos.

Kondensatoriaus įtampos transformatorius

TYD-35 (66, 110/220)kV-0,01 (0,02)

Bendrosios instrukcijos

Produkto modelio paaiškinimas

- TYD: specialus talpinių įtampos transformatorių kodas
- 110/3: sistemos, su kuria ji suderinama, vardinė fazinė įtampa yra 110 kV
- 0,02: talpinio įtampos daliklio vardinė talpa yra 0,02 μF
- Priesagos charakteristikos kodas: H - Apsaugos nuo taršos tipas; G - High-Alitude tipas (tinka aukštyje virš 2000m); F – tinka neutralaus taško neefektyviai įžemintoms sistemoms

Pavyzdys: TYD110/3-0.02FH reiškia talpinį įtampos transformatorių, tinkantį 110kV neutraliam taškui neefektyviai įžeminti elektros tinklai, kurių vardinė talpa yra 0,02 μF ir aukšta apsaugos nuo tarša.

Pagrindinės struktūros komponentai

1. Talpinis įtampos daliklis

Susideda iš jungiamųjų kondensatorių ir įtampą dalijančių kondensatorių, sudėtų kartu. Keli kondensatorių komplektai elementai nuosekliai sujungti porcelianinės įvorės viduje. Jis naudoja aukštos kokybės ploną plėvelę ir kondensatorių popierių kompozitinis dielektrikas ir yra vakuuminiu būdu impregnuotas aukštos kokybės izoliacine alyva. Įranga turi visiškai užsandarintą konstrukcija su įmontuotu alyvos kompensavimo įtaisu, kad išlaikytų stabilų vidinį slėgį, išvengtų alyvos nutekėjimo, pašalinti mėginių ėmimo vietoje poreikį, veiksmingai izoliuoti išorinę drėgmę ir priemaišas ir užtikrinti stabilumą izoliacijos efektyvumas.

2. Elektromagnetinis prietaisas

110 kV Pt įtampos transformatorius yra visiškai sandariai uždarytas alyva užpildytame plieniniame bake (kuris taip pat naudojamas kaip kondensatoriaus bazė), įskaitant tarpinį transformatorių, kompensacinį reaktorių ir greito prisotinimo reaktorių amortizatorius. Prieš išvežant iš gamyklos, jis iš anksto sumontuotas su žemos įtampos dalijamuoju kondensatoriumi. Elektromagnetinis blokas ir kondensatoriaus daliklio alyvos grandinė yra visiškai izoliuoti, todėl nėra trukdžių ir užtikrinamas stabilus veikimas. Antriniai laidai ir nešiklio bangų gnybtai yra jungiamojoje dėžutėje, esančioje rezervuaro šoninėje sienelėje, aiškiai paženklintas, kad būtų lengva prijungti laidus ir prižiūrėti.

Pagrindinės gaminio funkcijos

1.Energijos matavimas ir įtampos stebėjimas

Tiksliai sumažina išvestį, kad būtų pateiktas standartinis žemos įtampos signalas, užtikrinantis patikimą duomenų palaikymą tinklo energijos apskaita ir įtampos stebėjimas realiuoju laiku.

2. Maitinimo tinklo relės apsauga

Įrengtas relinės apsaugos ir automatinio valdymo įranga, leidžia nustatyti elektros tinklo gedimus, sinchronizavimo patikra ir linijos apsauga, užkertant kelią įrangos pažeidimams ir elektros tinklo avarijoms, kurias sukelia įtampos anomalijos.

3. Vežėjo ryšio jungtis

Tarnauja kaip specialus sujungimo kondensatorius, skirtas elektros linijos nešiklio ryšiui, suteikiantis stabilų signalo kanalą elektros tinklo duomenų perdavimas ir nuotolinis valdymas bei priežiūra.

Techniniai parametrai ir darbo aplinka

1. Pagrindiniai techniniai parametrai

- Suderinamos veikimo sąlygos: 50/60Hz kintamosios srovės maitinimo sistema
- Antrinė išėjimo įtampa: 100/√3V, 100V (standartinės specifikacijos)
- Dielektrinių nuostolių tangentas: ≤0,002
- Kondensatoriaus klaida: neviršija ±2 % vardinės lentelės vardinės vertės
- Izoliacijos varža: ≥500MΩ (matuojama 2500V megohmetru)
- Viršįtampio veikimo galimybė: Ilgalaikis veikimas esant 1,2 karto didesnei vardinei įtampai; trumpalaikė operacija 1.5 kartų nominali įtampa 30 sekundžių; F tipas gali nepertraukiamai veikti 8 valandas esant 1,9 karto didesnei vardinei įtampai

2. Taikomos aplinkos sąlygos

- Darbinė temperatūra: -40 ℃ ~ + 45 ℃ (pritaikoma specialiomis sąlygomis)
- Maksimalus atsparumas vėjo greičiui: 150 km/h
- Taikomas aukštis: ≤2000 m (didelio aukščio modeliai galimi pagal užsakymą)
- Maksimalus apledėjimo storis: 10 mm
- Apsaugos nuo taršos įvertinimas: standartinė D klasė (valkšnumo atstumas ≥ 43,3 mm/kV), pasirenkama E klasė (valkšnumo atstumas ≥) 53,7 mm/kV)

Inžinerijos taikymo atvejis

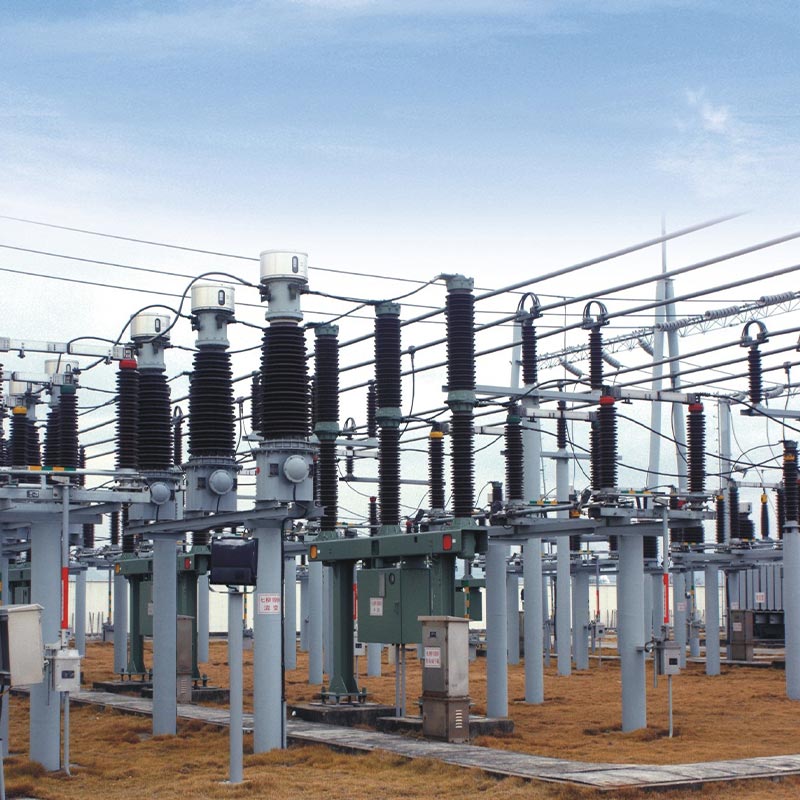

Usune TYD110/3-0.02FH nuo taršos 110 kV Pt įtampos transformatorius sėkmingai pritaikytas lauko sąlygomis. 110 kV regioninės pastotės Džedziango provincijoje renovacijos projektas. Ši pastotė aptarnauja aplinką pramoniniai parkai ir gyvenamieji rajonai, reikalaujantys itin didelio elektros energijos tiekimo stabilumo ir įrangos patikimumo. Įsikūręs pakrantės zonoje, kurioje yra daug drėgmės, daug druskos purškimo ir didelės taršos bei dažnai pučia jūros vėjas, projektas reikalauja griežtų apsaugos nuo taršos, antikorozijos ir anti-senėjimo efektyvumo iš aukštos įtampos įranga.

Įranga buvo pakelta, sumontuota ir paleidžiama griežtai pagal gamintojo specifikacijas prieš pradedant eksploatuoti. Tai rodo dvejų metų eksploatavimo ir priežiūros vietoje bei reguliarių bandymų duomenys pagrindiniai parametrai, tokie kaip įrangos talpa ir dielektriniai nuostoliai, nuolat atitinka nacionalinius standartus, o Nr problemų, tokių kaip alyvos nuotėkis, neįprastas triukšmas ar parametrų poslinkis. Jis pasižymi puikia apsauga nuo užsiteršimo ir antikorozijos konstrukcija veiksmingai atspari pakrančių purškiamų druskų ir drėgno oro korozijai, išvengiant įprastų gedimų, pvz. izoliacijos senėjimas ir įtampos svyravimai tradiciniuose instrumentų transformatoriuose. Jis stabiliai užbaigia galią matavimo, įtampos stebėjimo ir nešiklio ryšio sujungimas, užtikrinantis nuolatinį ir saugų elektros energijos tiekimą pastotę ir visapusiškai patikrinti gaminio stabilumą bei pritaikymą atšiauriomis lauko sąlygomis.

Montavimo ir priežiūros specifikacijos

1. Montavimo taškai

Įranga pristatoma kaip visas kondensatoriaus įtampos daliklio + elektromagnetinio įrenginio komplektas. Montavimas turi griežtai laikykitės vardinių lentelių numerių; savavališkas maišymas ir keitimas yra griežtai draudžiamas. Dėl įrangos kėlimui, turi būti naudojamos tam skirtos elektromagnetinio mazgo alyvos bako kėlimo angos; tiesioginis kėlimas kondensatorių porcelianinės įvorės draudžiamos. Pamatai tvirtinami M20 didelio stiprumo varžtais, o kombinezonas įrengimo pasvirimo kampas yra ≤2/1000mm, kad būtų užtikrintas stabilus įrangos veikimas.

Pagrindiniai laidų reikalavimai: Sklendės gnybtai d1 ir d2 turi būti patikimai prijungti; atviros grandinės yra griežtai draudžiama. Kai jie nėra prijungti prie nešiklio įrangos, N ir X gnybtai turi būti patikimai trumpai jungti. Per įranga veikia, gnybtas X turi būti tiesiogiai ir patikimai įžemintas, kad į jį nepatektų aukšta įtampa antrinis korpusas, sugadinti įrangą ir sukelti pavojų asmens saugumui.

2. Naudojimas ir priežiūra bei saugos priemonės

Įranga pasižymi visiškai sandaria aliejumi panardinta struktūra, užtikrinančia stabilų veikimą ir pašalinančią poreikį įprastiniam aliejaus mėginių ėmimui ir tyrimui. Įprastai techninei priežiūrai reikia tik periodiškai tikrinti įrangos sandarumą būklė, gnybtų sandarumas ir trikčių šalinimas dėl neįprastų triukšmų, antrinės įtampos anomalijų ir staigių įtampos šuoliai atvirame trikampio jungtyje. Neleistinas įrangos tvirtinimo varžtų ir sandarinimo išardymas struktūra yra griežtai draudžiama. Kondensatoriaus daliklio ir elektromagnetinio įtaiso negalima išardyti be gamintojo leidimas. Išmetus įrangą į metalo laužą, ji turi būti perduota vietos aplinkosaugai apsaugos skyrius centralizuotam ir nekenksmingam šalinimui, siekiant išvengti aplinkos taršos.

Gaminio matmenys.

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

DUK

1 klausimas: kuo skiriasi Usune 110 kV Pt įtampos transformatoriaus H, G ir F priesagų modeliai ir kokiems scenarijams jie tinka?

H yra taršai atsparus tipas, tinkantis pakrančių ir labai užterštoms pramonės scenarijams, su patobulinta valkšnumo atstumas ir atsparumas korozijai; G yra didelio aukščio tipas, optimizuotas vietovėms virš 2000 m. tinka žemos įtampos ir stipriai ultravioletinei aplinkai; F yra skirtas neutralaus taško neveiksmingam tipui įžeminimas, su didesne viršįtampio tolerancija, tinka atitinkamoms elektros tinklo sistemoms. Tinkamas modelis galima pasirinkti pagal projekto geografinę aplinką ir elektros tinklų sistemą.

2 klausimas: kodėl griežtai draudžiama atjungti gnybtus D1, D2 ir N-X įrangos veikimo metu?

D1 ir D2 yra sklendės gnybtai. Jas atidarius, suges sklendės, sukels vidinius viršįtampius ir sukeldami nuolatinius kondensatorių ir elektromagnetinių blokų pažeidimus. Kai neprijungta jokia nešiklio įranga, atjungus gnybtus N-X, aukšta įtampa pateks į antrinę jungiamąją dėžę, išdegs antrinė stebėjimo ir apsaugos įranga ir sukelti saugos avariją. Gnybtų jungčių patikimumas turi būti patikrinti prieš pradedant eksploatuoti įrangą.

3 klausimas: ar naudojant Usune 110 kV Pt įtampos transformatorių reikia periodiškai imti alyvos mėginius ir tikrinti?

Ne, periodinis alyvos mėginių ėmimas ir tikrinimas nereikalingas. Elektromagnetinis blokas veikia esant žemai įtampai, o a Prieš išvežant iš gamyklos buvo atliktas visas sandarinimo ir veikimo bandymų komplektas, užtikrinantis patikimumą sandarinimo efektyvumas. Mėginių ėmimas vietoje sutrikdys vidinį įrangos slėgio balansą, todėl galimos problemos, tokios kaip alyvos lygio kritimas, drėgmės įsiskverbimas ir izoliacijos pablogėjimas. Tik įprastiniai patikrinimai reikia patikrinti sandariklių vientisumą ir elektrinių parametrų stabilumą. Jei parametrai yra nenormalūs, susisiekite su gamintoju dėl specializuotų bandymų.
