The220kV atjungimo jungiklisyra aukštos įtampos lauko izoliavimo įrenginys, skirtas 220kV kintamosios srovės elektros perdavimo pastotėms. Jis daugiausia naudojamas izoliuoti elektros grandines, užtikrinti matomą saugos atjungimo tašką ir užtikrinti saugias aukštos įtampos įrangos priežiūros operacijas.
Kaip profesionalus aukštos įtampos pastočių įrangos gamintojas Kinijoje, mes teikiame patikimus 220 kV atjungimo jungiklių sprendimus, pasižyminčius stabiliu elektros našumu, dideliu pritaikymu lauke ir atitinkančius tarptautinius standartus. Gaminys sukurtas pagal IEC 62271-102 reikalavimus ir plačiai taikomas elektros perdavimo ir paskirstymo sistemose.
Įprasto veikimo metu,220kV atjungimo jungiklisnuolatos teka vardinę srovę. Prireikus techninės priežiūros, atidarius susidaro aiškus matomas izoliacijos tarpas, leidžiantis operatoriams saugiai apžiūrėti ir taisyti paskesnę elektros įrangą.
Atjungimo jungiklis skirtas tuščiosios eigos srovės perjungimo operacijoms ir veikia kartu su grandinės pertraukikliais ir įžeminimo jungikliais, kad pagerintų pastotės darbo saugumą.

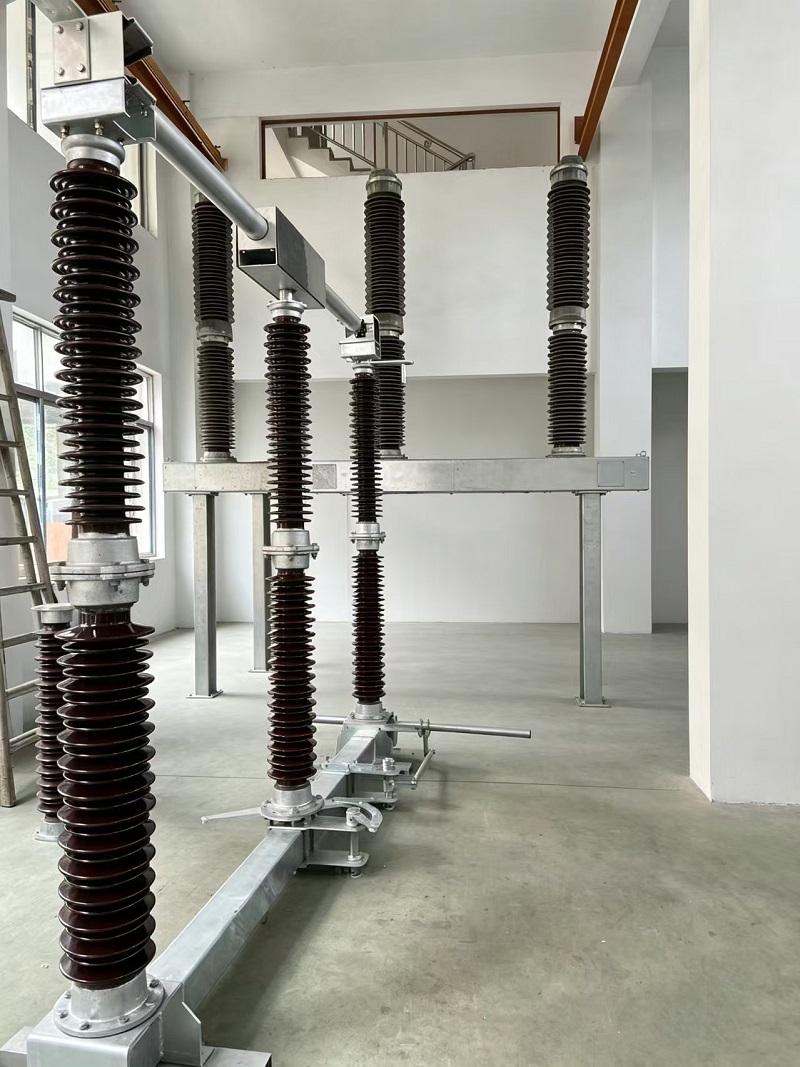

Visą 220 kV skyriklį sudaro trifazė pagrindinė konstrukcija, atraminiai izoliatoriai, laidžioji sistema, plieninis pagrindo rėmas ir varikliu varomas valdymo mechanizmas. Kiekvienas komponentas yra optimizuotas ilgalaikiam darbui lauke aukštos įtampos sąlygomis.
Laidieji kontaktai gaminami naudojant didelio tankio sidabru dengtas vario lydinio medžiagas. Ši konstrukcija efektyviai sumažina kontaktinį pasipriešinimą, sumažina temperatūros kilimą nuolatinio veikimo metu ir pagerina elektros laidumą bei aptarnavimo patikimumą.
Atraminiai izoliatoriai gaminami iš aukštos kokybės aliuminio oksido porceliano arba pasirenkamų kompozitinių silikoninės gumos medžiagų. Izoliacijos konstrukcija užtikrina puikų elektrinį stiprumą ir atsparumą aplinkai, užtikrina stabilų darbą lauko pastotėse.
Pagrindo rėmas turi karštai cinkuoto plieno konstrukciją, pasižyminčią dideliu atsparumu korozijai. Jis tinka ilgalaikiam montavimui lauke ir padeda išlaikyti mechaninį stiprumą esant įvairioms oro sąlygoms.
220 kV lauko atjungimo jungiklis turi varikliu varomą valdymo mechanizmą, taip pat galimas rankinis avarinis valdymas. Mechanizmo dėžutė sukurta su IP54 apsaugos laipsniu, kad pagerintų apsaugą nuo dulkių ir vandens patekimo.
Veikimo mechanizmas apima pagalbinius kontaktus, kurie teikia padėties grįžtamąjį signalą nuotolinio stebėjimo sistemoms. Tai leidžia operatoriams efektyviai patikrinti jungiklių būseną moderniose pastotėse.
Atjungimo jungiklis gali būti integruotas su grandinės pertraukikliais ir įžeminimo jungikliais, kad būtų išvengta netinkamų veiksmų. Apsauginė blokavimo sistema užtikrina, kad:
| Produkto tipas | Lauko aukštos įtampos atjungimo jungiklis |
| Nominali įtampa | 252kV |
| Vardinis dažnis | 50 Hz |
| Nominali nuolatinė srovė | 1250A / 2000A / 2500A |
| Trumpalaikė atsparumo srovė (3 s) | 40kA / 50kA |
| Didžiausia atsparumo srovė | 100kA / 125kA |
| Veikimo būdas | Variklio valdymas su rankiniu avariniu valdymu |
| Mechanizmo dėžutės apsauga | IP54 |
| Taikomas standartas | IEC 62271-102 |
220 kV atjungimo jungiklis plačiai naudojamas aukštos įtampos energijos perdavimo sistemose, įskaitant:
Dėl patikimos izoliacijos ir didelio prisitaikymo prie aplinkos ši įranga palaiko saugų ir stabilų šiuolaikinių elektros energijos sistemų veikimą.
220kV skyriklis skirtas montuoti lauke ir gali patikimai veikti įvairiomis aplinkos sąlygomis.
Produktas gali būti pritaikytas pagal skirtingus projekto reikalavimus, įskaitant izoliacijos sprendimus, veikimo mechanizmus ir prisitaikymo prie aplinkos savybes.
Kaip patyręs Kinijos aukštos įtampos pastočių įrangos gamintojas, mes sutelkiame dėmesį į patikimų ir pritaikytų elektros perdavimo sprendimų teikimą. Mūsų 220 kV atjungimo jungiklis sujungia pažangų konstrukcinį dizainą, patvarias medžiagas ir griežtą kokybės kontrolę, kad atitiktų griežtus šiuolaikinių elektros energijos sistemų reikalavimus.
Atitikdamas IEC standartus, lanksčias konfigūravimo parinktis ir profesionalią techninę pagalbą, mūsų 220 kV skyriklis yra patikimas sprendimas saugiai izoliuoti ir efektyviai eksploatuoti aukštos įtampos pastotes.
