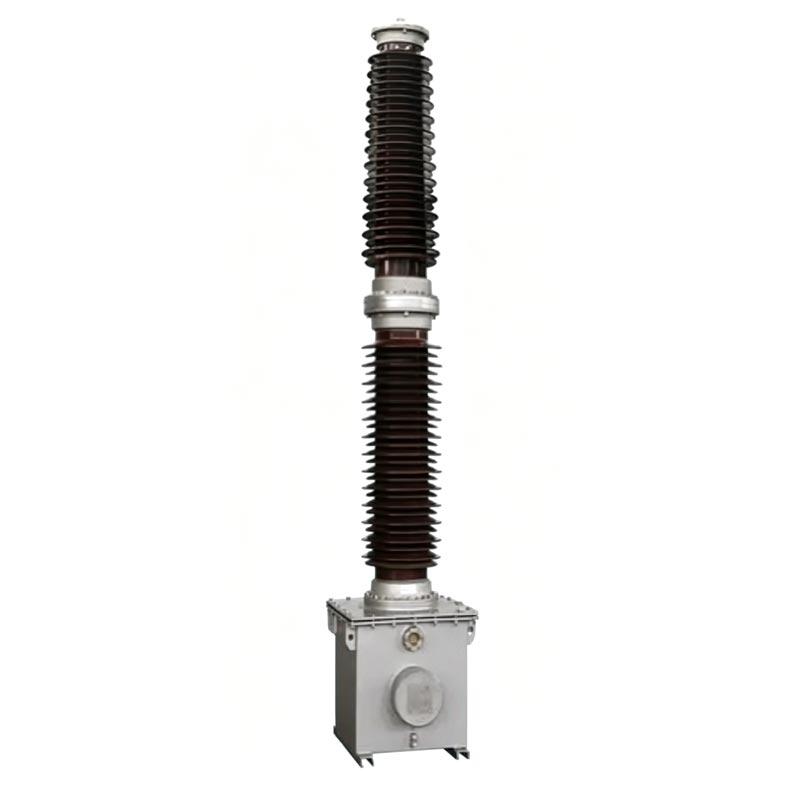

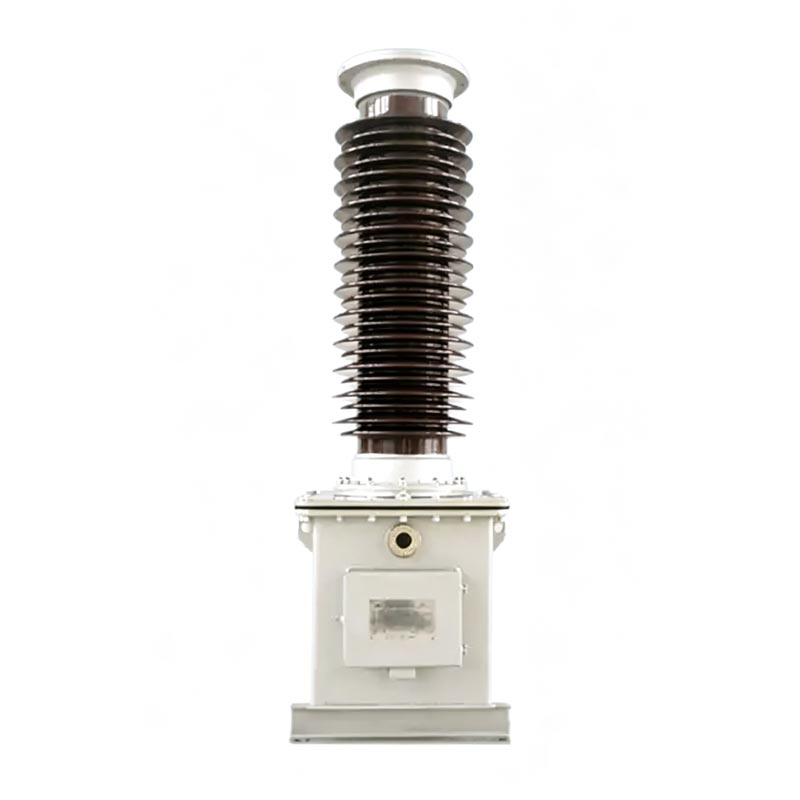

Lauko įtampos transformatorius

Usune TYD serijos lauko įtampos transformatorius apima visus įtampos lygius nuo 35kV iki 220kV, konvertuodamas aukštą įtampą sistemos iki 100/√3 V arba 100 V standartinių žemos įtampos signalų, kad atitiktų energijos apskaitos, įtampos matavimo poreikius, relės apsauga ir tinklo sinchronizavimo patikrinimas. Palyginti su tradiciniais elektromagnetiniais įtampos transformatoriais, Šiame gaminyje taip pat yra maitinimo linijos nešiklio ryšio jungtis, todėl išvengiama ferorezonanso problemų. Jos bendras konstrukcija yra patikima, užtikrinanti ilgalaikį saugų ir stabilų aukštos įtampos elektros tinklų veikimą, todėl ji yra pagrindinė palaikantis įrenginys išmaniajam tinklui kurti.

Kondensatoriaus įtampos transformatorius

TYD-35 (66, 110/220)kV-0,01 (0,02)

Bendrosios instrukcijos

Produkto modelio paaiškinimas

TYD serijos modelių kodai aiškiai apibrėžia gaminio parametrus ir taikomus scenarijus, palengvinančius projektavimą pasirinkimas ir montavimas vietoje. Kodavimo taisyklės yra tokios:

1. Modelio struktūra: TYD ① – ② ③

- TYD: talpinio įtampos transformatoriaus kodas
- ①: vardinė sistemos fazinė įtampa (vienetas: kV)
- ②: vardinė įtampos daliklio talpa (vienetas: μF, pasirinktinai 0,01 μF, 0,02 μF)
- ③: funkcinės funkcijos priesagos kodas

2. Priesagos kodo paaiškinimas:

- H: Atsparus taršai tipas, tinka labai užterštoms vietovėms
- G: didelio aukščio tipas, tinkamas vietovėms virš 2000 m
- F: tinka neutralaus taško neefektyviai įžemintoms sistemoms

3. Tipinio modelio pavyzdys

TYD110/√3-0.02FH, atitinkantis 110kV įtampos lygį, įtampos daliklio vardinė talpa 0.02μF, tinkamas neutralaus taško neefektyviai įžemintos sistemos ir D klasės taršos aplinkos, talpinis įtampos transformatorius.

Pagrindinės funkcijos

1. Tikslus matavimas ir įtampos matavimas

Įgalina didelio tikslumo įtampą ir energijos apskaitą, užtikrinant tikslų elektros tinklo atsiskaitymą vartojimo duomenis.

2.Maitinimo tinklo apsauga ir automatinis valdymas

Teikia stabilius įtampos signalus relės apsaugai, elektros tinklo automatiniam valdymui ir sinchronizavimui patikrinimas, leidžiantis greitai reaguoti į sistemos gedimus.

3. Maitinimo linijos ryšio jungtis

Veikia kaip jungiamasis kondensatorius elektros linijos nešiklio ryšiui, pasiekiant elektros linijos signalo perdavimą be papildomi laidai.

Vykdymo standartai

Visas lauko įtampos transformatoriaus gamybos ir bandymo procesas griežtai laikomasi nacionalinių autoritetingus standartus, visiškai atitinkančius inžinerines priėmimo specifikacijas:
– GB/T20840.1-2010 „Prietaisų transformatoriai. 1 dalis. Bendrieji techniniai reikalavimai“
– GB/T20840.5-2013 „Prietaisų transformatoriai. 5 dalis. Papildomi techniniai talpinės įtampos reikalavimai Transformatoriai"
- GB/T19749-2005 „Sujungti kondensatoriai ir talpinės įtampos dalikliai“

Taikomos aplinkos sąlygos

Lauko įtampos transformatorius pasižymi puikiu prisitaikymu prie aplinkos ir gali stabiliai veikti sudėtingose vietose lauko sąlygomis. Standartiniai taikomi parametrai yra šie:
- Montavimo scenarijai: tinka naudoti tiek viduje, tiek lauke
- Aplinkos temperatūra: -40 ℃ ～ + 45 ℃ (Specialios sąlygos gali būti pritaikytos ir derėtis)
- Maksimalus vėjo greitis: ≤150 km/h
- Vardinis aukštis: ≤2000 m (G tipo didelio aukščio versija prisitaiko prie didesnio aukščio)
- Apledėjimo storis: ≤10 mm
- Apsaugos nuo taršos įvertinimas: standartinė D klasė (valkšnumo atstumas ≥ 43,3 mm/kV), pasirenkama E klasė (valkšnumo atstumas ≥) 53,7 mm/kV)

Produkto struktūriniai pranašumai

Usune TYD serijos CVT turi modulinę integruotą struktūrą, kurią sudaro dvi pagrindinės dalys: talpinė įtampa. daliklis ir elektromagnetinis įtaisas. Konstrukcija yra tvirta ir patvari:

1. Didelio stiprumo talpinės įtampos daliklis

Naudojamas aukštos kokybės plonasluoksnis ir kondensatorinio popieriaus kompozitinis dielektrikas. Yra keli kondensatoriaus elementai nuosekliai sujungta porcelianinės įvorės viduje, vakuuminiu būdu impregnuota aukštos kokybės izoliacine alyva. Visiškai sandarioje konstrukcijoje yra alyvos kompensavimo įtaisas, užtikrinantis vidinės įtampos stabilumą, pašalinant alyvą nuotėkio ir drėgmės problemos. Varžtų surinkimo konstrukcija užtikrina patogų montavimą ir saugų sujungimą.

2. Integruotas elektromagnetinis įtaisas

Apima įmontuotą tarpinį transformatorių, kompensacinį reaktorių ir greitai prisotintą reaktoriaus sklendę, visa tai sandari alyva užpildytame plieniniame bake. Prieš išvežant iš gamyklos, jis yra iš anksto sumontuotas su žemos įtampos skirstytuvu, užtikrina visišką izoliacinės alyvos sistemos izoliaciją ir pašalina abipusius trukdžius.

3.Saugos apsaugos projektas

Įrengti specialūs slopinimo, įžeminimo ir nešančiosios bangos gnybtai su aiškiais ženklais. Daugkartinė apsauga konstrukcijos veiksmingai apsaugo nuo pavojų saugai, pvz., aukštos įtampos nuotėkio ir antrinės įrangos pažeidimo.

Inžinerinis pritaikymas Cas

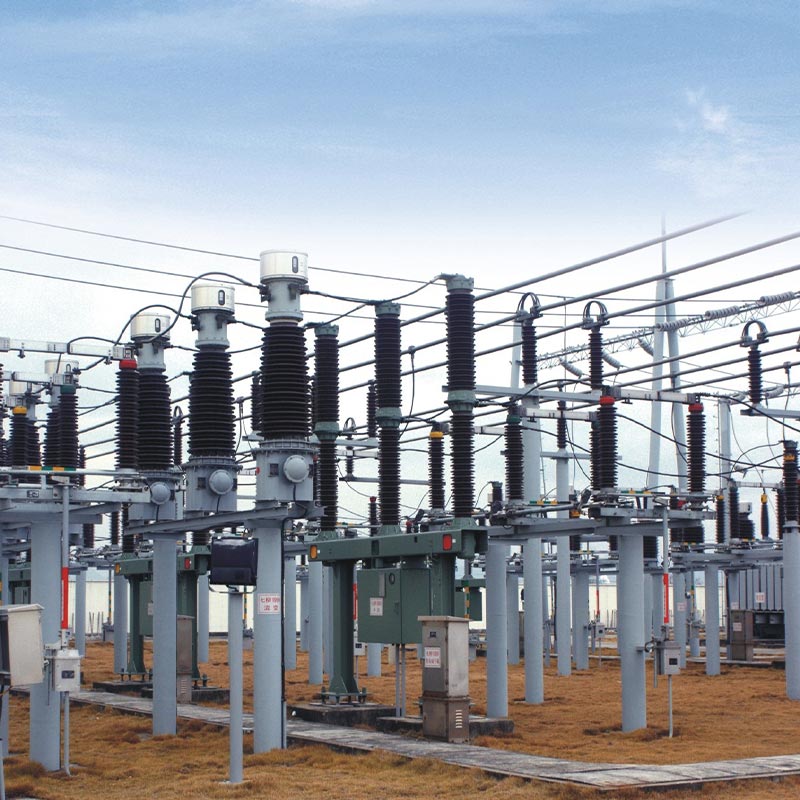

Kaip aukštos kokybės aukštos įtampos CVT įrangos tiekėjas, Usune TYD serijos įtampos transformatoriai buvo sėkmingai pritaikytas pagrindiniam 110 kV miesto elektros tinklo atnaujinimo projektui Zhoushan mieste, Džedziango provincijoje. The projekte pasirinktas klasikinis modelis TYD110/√3-0.02FH, tinkantis sudėtingoms vietinės eksploatacijos sąlygoms. pakrantės zona, kurioje yra didelė tarša ir neefektyviai įžemintas neutralus taškas.
Originali šios pastotės įranga nukentėjo dėl nestabilios įtampos matavimo ir silpnos anti-interferencijos pajėgumus. Pakeitus CVT į Usune TYD serijos CVT, įranga stabiliai veikė ilgiau daugiau nei 3 metus, išlaikant tikslų matavimą ir stabilų signalo išvestį net ir atšiaurioje aplinkoje, pavyzdžiui, aukštoje aplinkoje drėgmė, druskos purslai ir stiprus vėjas. Tai užtikrina patikimą pastočių relinės apsaugos ir nešiklio palaikymą komunikaciją, efektyviai gerinant regioninio elektros tinklo veikimo patikimumą, mažinant įrangą gedimų dažnis ir visapusiškai patikrintas gaminio atsparumas oro sąlygoms ir taršai.

Eksploatavimo ir priežiūros specifikacijos

1. Pagrindiniai veikimo parametrai

- Ilgalaikis veikimas: 1,2 karto didesnė vardinė įtampa (1,2 Un)
- Trumpalaikė perkrova: gali veikti 30 sekundžių esant 1,5 Un įtampai
- F tipo skirtas: gali veikti nepertraukiamai 8 valandas esant 1,9 Un įtampai

2. Kasdienės priežiūros reikalavimai

- Reguliariai tikrinkite įrangos sandarinimo būklę, kad išvengtumėte izoliacinės alyvos nutekėjimo;
- Užtikrinti patikimą slopinimo gnybtų d1 ir d2 sujungimą; atviros grandinės veikimas griežtai draudžiamas;
- Kai nėra prijungtas prie nešiklio įrangos, N ir X gnybtai turi būti patikimai trumpai jungti;
- Draudžiama be leidimo ardyti sandarinimo varžtus ir alyvos įpylimo angos sandarinimo konstrukcijas;
- Norint išvengti alyvos keliamų pavojų saugai, nereikia reguliariai imti alyvos mėginių ir tikrinti elektromagnetinį įrenginį. lygis krenta.

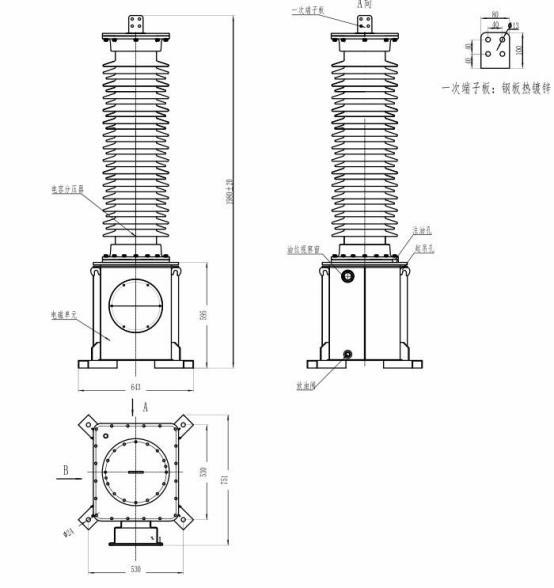

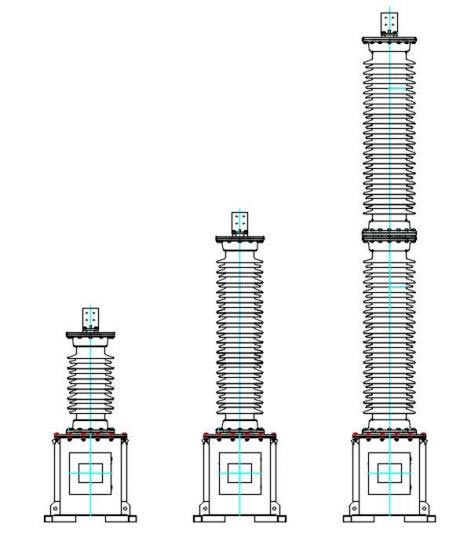

Gaminio matmenys.

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

DUK

1 klausimas: kokius pagrindinius bandymus reikia atlikti prieš pradedant eksploatuoti Usune TYD serijos CVT?

Pagal DL/T596-1996 standartą reikia atlikti tris pagrindinius bandymus: pirma, talpos ir dielektriko. turi būti patikrintas kondensatoriaus daliklio praradimas, talpos vertė nukrypstant nuo vardinėje plokštelėje ≤2 % ir dielektrinių nuostolių tangentas ≤0,002. Antra, elektromagnetinio bloko izoliacijos varža turi būti išbandyta naudojant a 2500V megohmetras, kurio kiekvieno gnybto izoliacijos varža į žemę ≥500MΩ. Trečia, tikslumo kalibravimas bandymo metu reikia padidinti aukštos įtampos laidų kampą, kad būtų sumažinti kintamos talpos trukdžiai ir užtikrinti matavimo tikslumas.

2 klausimas: kokios yra pagrindinės atsargumo priemonės montuojant lauko įtampos transformatorių vietoje?

Pirma, kondensatoriaus daliklis ir elektromagnetinis įtaisas yra suderinami rinkiniai ir turi būti sumontuoti pagal vardinių lentelių numeriai; jų negalima savavališkai keisti. Antra, elektromagnetinio bloko kėlimo angos kėlimui turi būti naudojamas alyvos bakas; Draudžiama kelti kondensatoriaus porcelianinę movą, kad būtų išvengta įrangos žalą. Trečia, pamatai turi būti tvirtinami M20 didelio stiprumo varžtais, o bendras įrangos posvyris turi būti ne didesnis kaip 2/1000 mm. Ketvirta, įsitikinkite, kad X gnybtas yra patikimai įžemintas, o slopinimo gnybtas – patikimai prijungtas, kad nesugadintumėte įrangos.

3 klausimas: kokiems scenarijams tinka H, ​​G ir F galūnių modeliai?

H yra taršos mažinimo tipas, tinkamas labai užterštoje ir labai korozinėje aplinkoje, pavyzdžiui, pakrantės zonose ir pramoninės kasyklos; G yra didelio aukščio tipas, optimizuotas dideliam aukščiui, žemai įtampai ir žemai temperatūrai aplinka, tinkama teritorijoms virš 2000 m; F yra sistemai prisitaikantis tipas, specialiai sukurtas neutraliam taškui neefektyviai įžemintos maitinimo sistemos, su didesne viršįtampio tolerancija, tinka specialiam elektros tinklui eksploatavimo sąlygos.

Gamyklos stiprumo ir aptarnavimo garantija

Zhejiang Usune Electric yra profesionali aukštos įtampos elektros įrangos gamykla, integruojanti mokslinius tyrimus ir plėtrą, gamybą, ir pardavimai. Turėdamas ilgametę patirtį aukštos įtampos transformatorių srityje, jis turi visą gamybos sistemą ir griežtus kokybės tikrinimo procesus. Visi TYD produktai išlaikė nacionalinių standartų testus, užtikrinant stabilumą našumas ir didelis ekonomiškumas. Standartizuoti produktai ir pritaikyti sprendimai gali būti pateikti pagal skirtingi įtampos lygiai, aplinkos sąlygos ir elektros tinklo reikalavimai, užtikrinantys patikimą aukštą įtampą pasaulinių energijos projektų paramos įranga.
