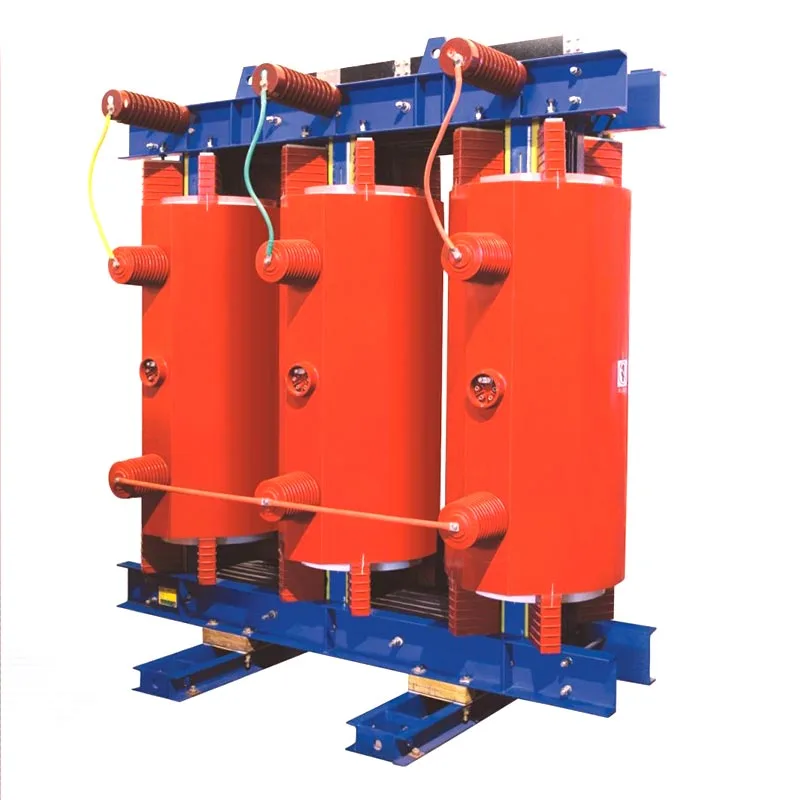

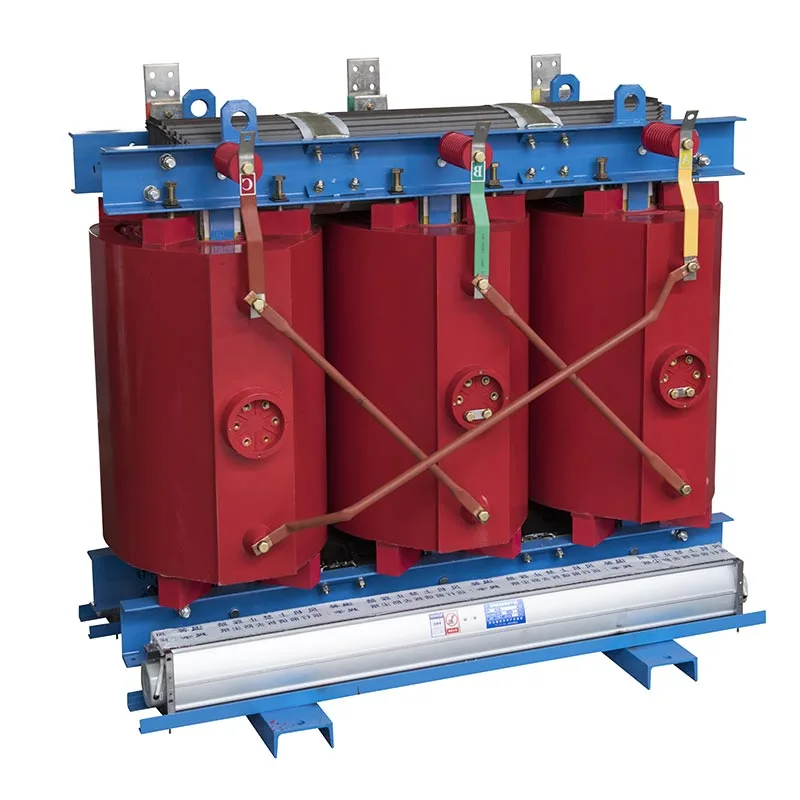

11kv į 440v 600 630kVA trifazis skirstomasis transformatorius

Šis 11kv į 440v 600 630kVA trifazis paskirstymo transformatorius yra pagrindinis, ekologiškas energijos paskirstymas „Usune“ sprendimas. Jis pašalina tradicinių alyvos transformatorių techninius apribojimus izoliacinės alyvos sistema pirmenybę teikia oru aušinamai izoliacijai, todėl buvo pasiektas reikšmingas saugumo patobulinimas ir aplinkosauginį veiksmingumą. Sukurtas pirmiausia aukštos įtampos konvertavimui į žemą, jis stabiliai transformuoja 11 kV aukštos įtampos galia į 440 V žemos įtampos galią. Galima įsigyti pagal įprastas 600 kVA ir 630 kVA specifikacijas, ji atitinka įvairaus masto skirstomųjų sistemų maitinimo reikalavimai.

Pasinaudodama ilgamete patirtimi energijos įrangos tyrimų ir plėtros bei gamybos srityje, Usune optimizavo apviją struktūra ir šilumos išsklaidymo sistema, todėl įrenginys yra kompaktiškas, atsparus smūgiams ir stabilus. Tai visiškai pašalina gedimus, atsiradusius dėl alyvos senėjimo ar nuotėkio, susijusio su tradicine įranga, užtikrinant patikimą, nuolatinis veikimas sudėtingose patalpose. Tai yra tinkamiausias pasirinkimas aukštos klasės civiliniams ir pramoniniams elektros paskirstymo projektai tiek šalies viduje, tiek tarptautiniu mastu.

Pagrindiniai produkto pranašumai

1. Aukštas saugos įvertinimas: Atsparus ugniai ir sprogimui

11kv į 440v 600 630kVA trifazis paskirstymo transformatorius iš esmės neturi izoliacinės alyvos pašalinti saugos pavojus, tokius kaip alyvos nuotėkis, gaisrai ir sprogimai. Pagaminta iš atsparaus aukštai temperatūrai izoliacinės medžiagos, jis atlaiko drastiškus temperatūros svyravimus ir trumpojo jungimo įtempius. Jis nesukuria atvirų liepsnos ar pavojingų dujų gedimų metu, užtikrinant savaime saugų veikimą, todėl jis ypač tinkamas tankiai apgyvendintose vietovėse, kurioms taikomi griežti priešgaisrinės saugos reikalavimai, pavyzdžiui, ligoninėse, mokyklose, metro.

2. Mažas energijos suvartojimas, mažas triukšmas ir stabilus veikimas

Dėl optimizuoto elektromagnetinio dizaino ir didelio tikslumo apvijų technikos, dalinio iškrovimo ir tuščiosios eigos nuostolių efektyviai sumažinami, todėl sunaudojama mažai energijos ir sunaudojamas didelis energijos perdavimo efektyvumas. Su an integruota vibraciją slopinanti ir triukšmą mažinanti konstrukcija, įrenginys veikia itin žemu triukšmo lygiu, išvengti triukšmo taršos aplinkinėje darbo ir gyvenamojoje aplinkoje ir atitikti miesto aplinkosaugos standartus visuomeniniai pastatai ir pramonės parkai.

3. Ekologiškas, nereikalaujantis priežiūros ir mažos eksploatacijos išlaidos

Pagamintas iš ekologiškų, aplinką neteršiančių medžiagų, įrenginys nesukelia teršalų, tokių kaip alyvos likučiai arba naudotos alyvos – eksploatacijos metu arba pasibaigus jos eksploatavimo laikui. Nesant naftos pagrindu pagamintų sistemų, nereikia reguliarios alyvos patikros, keitimai ar techninė priežiūra, užtikrinantys ilgalaikį, be priežiūros ir reikšmingą veikimą sumažinti vartotojo darbo ir medžiagų sąnaudas.

4. Didelis pritaikomumas ir įvairūs taikymo scenarijai

11kv į 440v 600 630kVA trifazis paskirstymo transformatorius puikiai tinka patalpų aplinkoje. Veikia stabiliai sudėtingomis sąlygomis, tokiomis kaip didelė drėgmė ar dulkės, ir jos nevaržo reljefas ar ventiliacijos apribojimai. Tai yra plačiai naudojamas komerciniuose kompleksuose, medicinos įstaigose, miesteliuose, pramonės įmonėse, miesto metro ir kt fiksuoto elektros paskirstymo patalpose nustatymai.

Realaus pasaulio projektų paraiškos

1. Miesto metro vidaus maitinimo projektas

Vidaus elektros paskirstymo atnaujinimo projektui metro linijoje Kinijos mieste, 32 Usune 630kVA sauso tipo skirstomųjų transformatorių buvo įsigyta urmu. Metro aplinka yra uždara ir tankiai apgyvendinta, išdėstyta itin aukštus įrangos priešgaisrinės saugos reikalavimus. Konstrukcija be alyvos visiškai pašalina gaisro pavojų žemo triukšmo veikimas užtikrina, kad metro paslaugos ar keleivių patirtis netrukdytų. Įranga veikė nepertraukiamai dvejus metus be gedimų, išlaikant stabilią įtampos konversiją ir normalų dalinį iškrovimą lygių, puikiai tenkinančių ilgalaikio stabilaus maitinimo poreikį metro vidaus elektros sistemoje.

2. A klasės tretinės ligoninės elektros paskirstymo atnaujinimo projektas

A klasės tretinė ligoninė Rytų Kinijoje atnaujino savo elektros paskirstymo sistemą įrengdama 18 Usune 600kVA sauso tipo transformatoriai. Medicininei įrangai reikalingas griežtas galios stabilumas, o tradicinei aliejuje panardinamai įrangai įranga kelia pavojų saugai ir reikalauja sudėtingos priežiūros. Dėl jų priežiūros nereikalaujančio pobūdžio ir mažo dalinio iškrovimo charakteristikos, Usune transformatoriai užtikrina nuolatinį, stabilų maitinimą operacinėms, diagnostikos įranga ir pacientų palatos. Jų ekologiškas, neteršiantis dizainas taip pat atitinka švarą medicinos aplinkai būtinus standartus, užtikrinančius efektyvų ir stabilų veikimą nuo pat paleidimo.

3. Tiksliosios gamybos gamyklos elektros energijos paskirstymo patalpose projektas

Tiksliųjų mašinų gamybos įmonėje Džedziange buvo naudojami 25 vienetai Usune 600/630kVA sauso tipo transformatorių savo patalpų dirbtuvių elektros paskirstymo sistemai. Tikslios gamybos cechų poreikis yra ypač didelis elektros kokybės ir aplinkos sąlygų standartai; transformatorių mažų nuostolių ir mažo triukšmo charakteristikos efektyviai sumažinti gamybos energijos sąnaudas ir dirbtuvių triukšmą. Jų atsparumas trukdžiams ir stabilus išvesties įtampa užtikrina normalų tikslios įrangos veikimą. Be to, priežiūros nereikalaujantis dizainas žymiai sumažina elektros operacijų ir priežiūros darbų krūvį, pagerina bendrą įrenginio veikimą efektyvumą.

Pagrindinės techninės specifikacijos

Nominali galia: 600kVA / 630kVA
Įėjimo įtampa: 11kV
Išėjimo įtampa: 440V
Fazių skaičius: Trifazis
Aušinimo būdas: natūralus aušinimas oru (AN)
Vidutinė izoliacija: ekologiška oro izoliacija
Dalinis iškrovimas: maža dalinio iškrovimo konstrukcija; atitinka aukšto tikslumo pramonės standartus
Veikimo triukšmas: Mažas triukšmas; tinka ramioms patalpų aplinkoms
Tarnavimo laikas: ≥30 metų (standartinės darbo patalpose sąlygos)
Taikoma aplinka: patalpose; normali temperatūra ir drėgmė; be labai korozinių dujų
Produkto savybės: Atsparus ugniai ir sprogimui; nereikalaujantis priežiūros; energiją taupantis ir ekologiškas; stabilus veikimas

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

Diegimo ir naudojimo gairės

1. Diegimo aplinkos reikalavimai

Įranga skirta montuoti tik uždarose arba pusiau uždarose patalpose; lauke naudoti, įskaitant lietų ar tiesioginius saulės spindulius, griežtai draudžiama. Montavimo vieta turi būti gerai vėdinamose, be degiųjų, sprogių ar labai ėsdinančių dujų ir dulkių. Aplinka temperatūra ir drėgmė turi atitikti standartinius elektros įrangos eksploatavimo reikalavimus, kad būtų išvengta drėgmės ir kondensatas dėl pablogėjusios izoliacijos savybės.

2. Montavimo standartai

Montavimą turi atlikti profesionali elektros komanda pagal energetikos pramonės reglamentus. Ant grindų montuojami įrenginiai reikalauja lygaus, stabilaus pagrindo ir tinkamos įžeminimo apsaugos. Turi būti tinkamas atstumas palaikoma ventiliacijai ir prieigai prie priežiūros; kliūtys (pvz., sienos ar kita įranga), blokuojančios šilumą turi būti vengiama sklaidos konstrukcijų, kad būtų išvengta gedimų, atsirandančių dėl prasto šilumos išsklaidymo.

3. Kasdienis naudojimas ir apsauga

Įranga veikia visiškai automatiškai, nereikalaujant jokios kitos rankinio stebėjimo ar įprastinės priežiūros periodiškas paviršiaus dulkių pašalinimas. Ilgalaikis perkrovos darbas draudžiamas; apkrova turi neviršyti vardinių ribų. Integruoti apsaugos įtaisai automatiškai apsaugo įrenginį nuo tinklo įtampos svyravimų ar linijos gedimų, leidžia normaliai paleisti iš naujo, kai gedimas pašalinamas.

DUK

1 klausimas: koks yra pagrindinis skirtumas tarp šio sauso tipo transformatoriaus ir tradicinių alyvos transformatorių?

Pagrindinis skirtumas yra izoliacinėje ir aušinimo terpėje. „Usune“ sausojo tipo transformatoriuose izoliacijai naudojamas oras ir aušinimas, o tradiciniai įrenginiai remiasi izoliacine alyva. Ši konstrukcija iš esmės pašalina tokias rizikas kaip naftos nutekėjimas, gaisrai ir sprogimai. Be to, gaminys turi tokius privalumus, kaip mažas triukšmas, mažas dalinis iškrovimas ir ekologiškas, priežiūros nereikalaujantis veikimas, todėl idealiai tinka naudoti patalpose, didelio tankio ir aukštų standartų energijos paskirstymo aplinkos.

2 klausimas: kokia yra 600/630 kVA sauso tipo transformatoriaus tarnavimo laikas ir ilgalaikės priežiūros išlaidos?

Standartinėmis darbo sąlygomis patalpose šis Usune transformatorius tarnauja daugiau nei 30 metų. Kaip vienetas nėra pažeidžiamų alyvos grandinės komponentų, todėl nereikia periodiškai tikrinti alyvos, keisti ar sandarinti priežiūra, susijusi su alyviniais transformatoriais, užtikrinant priežiūros nereikalaujantį gyvavimo ciklą. Vartotojams tereikia atlikti paprastą, periodišką dulkių šalinimą; ilgalaikės priežiūros išlaidos yra labai mažos, todėl visos išlaidos yra nuosavybė yra daug pranašesnė už tradicinę įrangą.

3 klausimas: kokiais diegimo scenarijais galima naudoti šį transformatorių?

Šis gaminys yra specialiai sukurtas elektros energijos paskirstymui patalpose ir netinka montuoti lauke. Tai yra plačiai taikomas uždarose arba pusiau uždarose aplinkose, tokiose kaip komerciniai pastatai, prekybos centrai, mokyklose, ligoninėse, miesto metro ir vidaus pramoninėse dirbtuvėse – kur sauga, aplinkos apsauga ir triukšmas kontrolė yra labai svarbios. Jis suderinamas su 11 kV vidutinės įtampos paskirstymo sistemomis ir užtikrina stabilų konversiją iki 440V žemos įtampos maitinimo.
