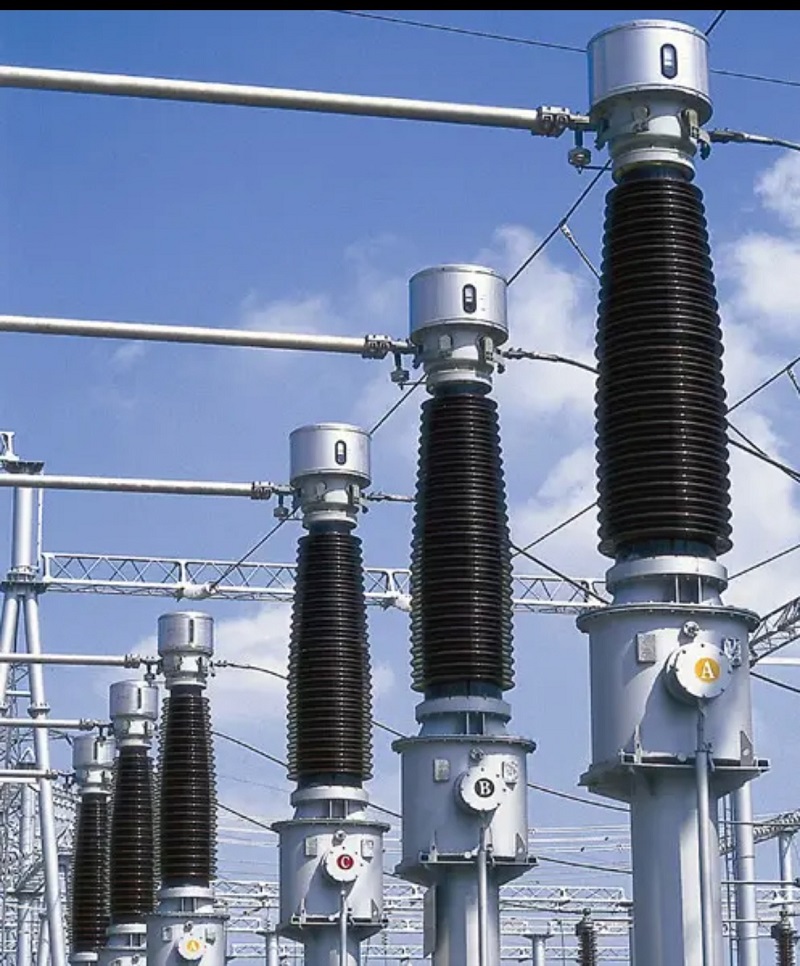

LB6-110kV srovės transformatoriusyra aukštos įtampos srovės transformatorius, skirtas srovės matavimui, energijos apskaitai ir relinei apsaugai 110kV kintamosios srovės maitinimo sistemose. Šis transformatorius, tinkantis 50 Hz ir 60 Hz elektros tinklams, užtikrina stabilų darbą ir aukštą matavimo tikslumą pastotėse, elektros perdavimo sistemoms ir pramoniniams elektros įrenginiams.
Dėl pažangios alyvos izoliacijos technologijos ir visiškai sandarios konstrukcijos LB6-110kV srovės transformatorius užtikrina puikią elektros izoliaciją, patikimą veikimą ir ilgą tarnavimo laiką sudėtingomis aukštos įtampos darbo sąlygomis.
LB6-110kV serijos srovės transformatorius pritaikytas profesionaliam aukštos įtampos elektros energijos tiekimui. Gaminio modelis atspindi pagrindines technines savybes:
Transformatoriuje yra kelios antrinės apvijos, įskaitant vieną 0,5 tikslumo klasės matavimo apviją ir tris apsaugines apvijas. Kelių antrinių apvijų konfigūracija užtikrina patikimą srovės matavimą ir apsaugos funkcijas, atitinkančias skirtingus elektros energijos sistemos reikalavimus.
LB6-110kV srovės transformatoriuspalaiko kelias srovės santykio konfigūracijas, pakeisdamas alyvos konservatoriaus išorinės jungiamosios detalės prijungimo būdą. Kai jungiama nuosekliai, srovės santykis yra a/c, o lygiagretus jungimas užtikrina 2*a/c srovės santykį.
Ši lanksti konstrukcija leidžia tam pačiam transformatoriaus modeliui prisitaikyti prie skirtingų eksploatavimo reikalavimų, sumažinant įrangos keitimo išlaidas ir pagerinant pritaikymo universalumą aukštos įtampos elektros sistemose.
LB6-110kV srovės transformatorius sukurtas patikimai veikti įvairiomis aplinkos sąlygomis:
Naudojant žemesnę temperatūrą arba specialius aplinkosaugos reikalavimus, pritaikytus sprendimus galima aptarti su gamintoju pagal projekto sąlygas.
LB6-110kV srovės transformatorius turi alyvoje panardintą struktūrą, kurią sudaro degalų bakas, transformatoriaus korpusas, porcelianinė įvorė, alyvos konservatorius ir plėtiklis. Transformatoriaus korpusas panardintas į izoliacinę alyvą ir jame yra pirminės ir antrinės apvijos, skirtos stabiliam elektriniam veikimui.
Pirminė apvija turi U formos struktūrą. Pagrindinėje šiltinimo sistemoje naudojama talpinė alyvos-popieriaus izoliacijos technologija, tarp izoliacijos sluoksnių išdėstyti keli talpiniai ekranai. Vidinis ekranas prijungiamas prie didelio potencialo, o išorinis ekranas yra įžemintas, todėl pagerinamas izoliacijos efektyvumas ir eksploatavimo saugumas.
Pirminės apvijos laidininkas yra padalintas į dvi dalis su keturiais gnybtais, prijungtais prie alyvos konservatoriaus. Srovės santykį galima reguliuoti keičiant išorinius laidus, suteikiant lanksčias konfigūravimo parinktis.
Antrinė apvija montuojama ant atramos, esančios žemiau pirminės apvijos. Visi antriniai gnybtai ir išoriniai ekrano gnybtai yra prijungti prie transformatoriaus bako jungiamosios dėžutės, užtikrinančios patogų montavimą ir priežiūrą.
LB6-110kV srovės transformatorius pasižymi praktiška jungties konstrukcija su išoriniais laidų spaustukais, sumontuotais jungties dėžutės apačioje. Tiek jungiamojoje dėžutėje, tiek kuro bake yra įžeminimo varžtai, leidžiantys saugiai įžeminti antrinę apviją ir visą transformatoriaus konstrukciją.
Transformatorius naudoja poliškumo mažinimo charakteristikas. Kai pirminė srovė teka iš P1 į P2, antrinė srovė teka išorine grandine nuo S1 iki S2 arba S3, užtikrinant tikslų srovės perdavimą matavimo ir apsaugos sistemoms.
Dėl aukštos įtampos veikimo ir patikimų apsaugos funkcijų LB6-110kV srovės transformatorius plačiai naudojamas:
LB6-110kV srovės transformatorius sujungia tikslų matavimą, patikimą izoliaciją, lankstų srovės santykio dizainą ir mažai priežiūros reikalaujantį veikimą. Jo visiškai sandari alyva panardinta konstrukcija užtikrina stabilų veikimą aukštos įtampos aplinkoje, todėl tai yra patikimas sprendimas šiuolaikinėms elektros sistemoms, kurioms reikalingas saugus ir nuolatinis veikimas.
