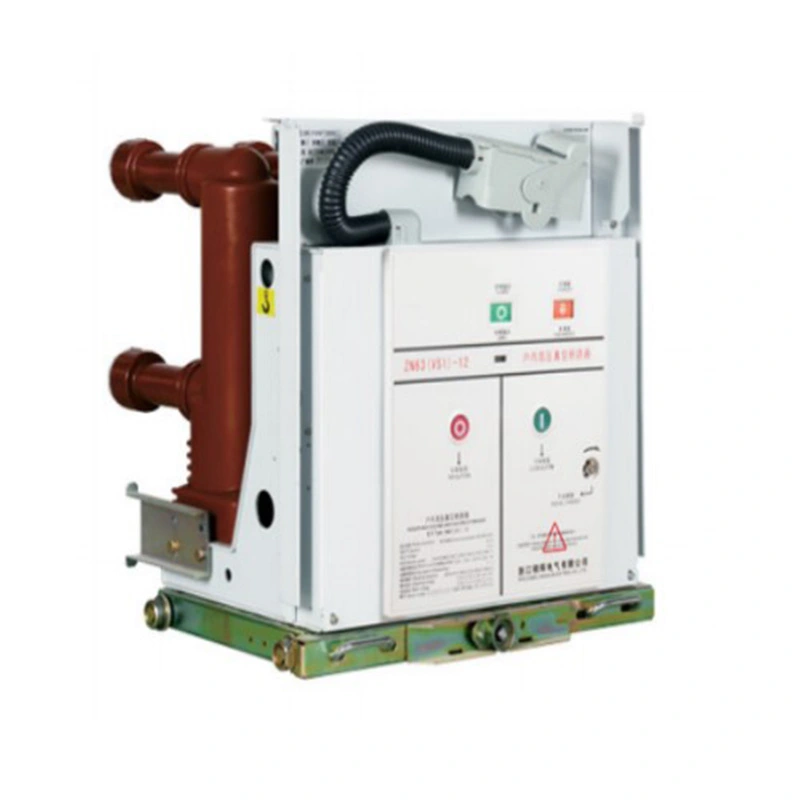

Vidutinės įtampos paskirstymo sistema yra tarp perdavimo tinklo ir galutinio vartotojo. Jis veikia nuo 3 kV iki 40,5 kV įtampa ir tiekia energiją, kuri maitina gamyklas, komercinius pastatus ir gyvenamuosius rajonus. Įvykus šios sistemos gedimui, gedimo srovė gali siekti dešimtis tūkstančių amperų. Prietaisas, kuris nutraukia šią srovę, yraVidinis aukštos įtampos vakuuminis grandinės pertraukiklis. Skirtingai nuo alyvos ar SF6 pertraukiklio, vakuuminis grandinės pertraukiklis naudoja sandarų vakuuminį pertraukiklį, kad užgesintų lanką. Šis dizainas siūlo nereikalaujantį techninės priežiūros, ilgą mechaninį tarnavimo laiką ir kompaktiškus matmenis, todėl tai yra dominuojantis pasirinkimas vidaus vidutinės įtampos skirstomiesiems įrenginiams. Pirkimų vadybininkams labai svarbu suprasti, kaip vakuuminis grandinės pertraukiklis apsaugo paskirstymo sistemą, norint nurodyti tinkamą įrangą.
Šis vadovas skirtas pirkėjams, atsakingiems už vidaus aukštos įtampos vakuuminių grandinės pertraukiklių, skirtų vidutinės įtampos paskirstymo sistemoms, tiekimą. Paaiškinsime apsaugos mechanizmą, vakuuminio pertraukiklio vaidmenį, veikimo mechanizmą, derinimą su apsauginėmis relėmis, tiekėjo pasirinkimo kriterijus. Taip pat pateiksime išsamius gaminio parametrus iš mūsų gamyklos Zhejiang Usune Electric Co., Ltd. Nesvarbu, ar statote naują pastotę, atnaujinate esamą skirstomųjų įrenginių asortimentą, ar ieškote pakaitinių pertraukiklių, šis vadovas padės priimti pagrįstą sprendimą, užtikrinantį paskirstymo sistemos saugumą ir patikimumą.
Vidutinis aukštos įtampos vakuuminis grandinės pertraukiklis atlieka tris pagrindines funkcijas vidutinės įtampos paskirstymo sistemoje. Pirma, jis nuolat teka įprastą apkrovos srovę be didelių nuostolių ar šildymo. Antra, jis nutraukia gedimo srovę, kai įvyksta trumpasis jungimas arba įžeminimo gedimas, izoliuodamas sugedusią sekciją nuo likusios sistemos. Trečia, tai suteikia galimybę perjungti grandinę techninei priežiūrai, apkrovos perkėlimui arba sistemos perkonfigūravimui. Šios funkcijos gali skambėti paprastai, tačiau jos atliekamos sudėtingomis sąlygomis. Pertraukiklis turi nutraukti gedimų sroves, kurios gali siekti 40 kA esant iki 40,5 kV įtampai. Tai turi padaryti per 50–80 milisekundžių, kad gedimas galėtų sukelti didelę žalą. Ir jis turi veikti patikimai po tūkstančių operacijų. Žemiau esančioje lentelėje apibendrinamos paskirstymo sistemos pertraukiklio funkcijos.
| Funkcija | Aprašymas | Nauda paskirstymo sistemai |
| Nuolatinis srovės perdavimas | Teka normalią apkrovos srovę be didelių nuostolių | Užtikrina efektyvų energijos tiekimą |
| Gedimo srovės pertraukimas | Nutraukia trumpojo jungimo ir įžeminimo gedimus | Apsaugo nuo gedimų plitimo ir įrangos sugadinimo |
| Perjungimas į techninę priežiūrą | Suteikia galimybę izoliuoti grandinę | Užtikrina saugią techninę priežiūrą ir sumažina prastovos laiką |
| Sistemos perkonfigūravimas | Leidžia įjungti arba išjungti grandinę | Suteikia tinklo veikimo lankstumą |
| Klaidinga izoliacija | Apriboja gedimo poveikį paveiktoje dalyje | Išsaugo energijos tiekimą sveikoms sekcijoms |

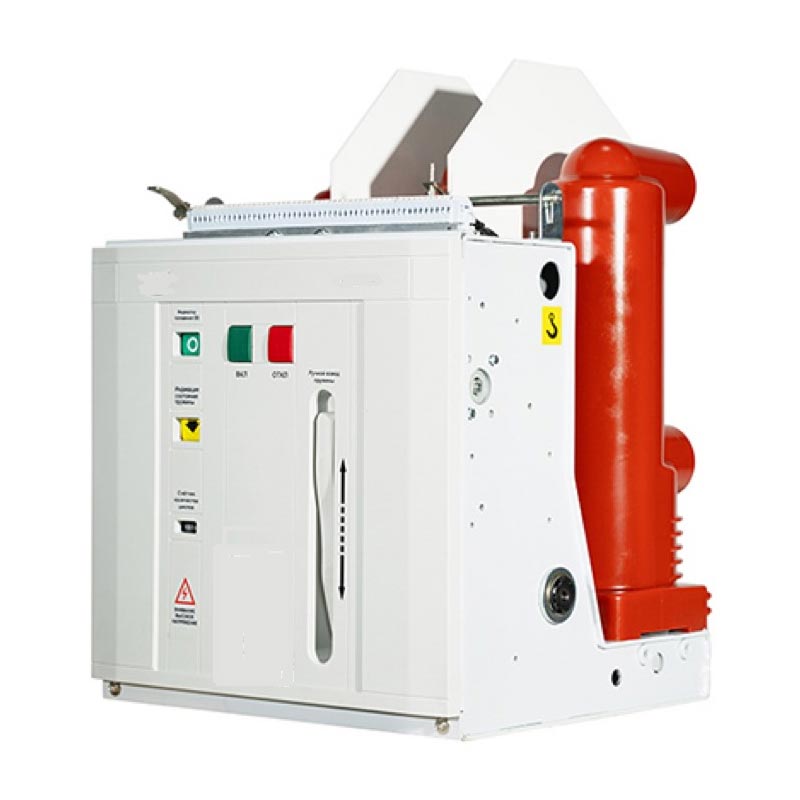

AtZhejiang Usune Electric Co., Ltd.,mūsų gamykla gamina vidaus aukštos įtampos vakuuminius jungiklius, skirtus vidutinės įtampos paskirstymo sistemoms, kurių įtampa nuo 12 kV iki 40,5 kV. Mes projektuojame savo pertraukiklius, kad atitiktų pačius reikliausius gedimų srovės ir perjungimo reikalavimus. Mūsų inžinierių komanda dirba su komunalinėmis įmonėmis ir EPC rangovais, kad nustatytų tinkamą pertraukiklį kiekvienai paskirstymo programai.
Vakuuminis pertraukiklis yra vidinio aukštos įtampos vakuuminio grandinės pertraukiklio širdis. Tai sandarus keraminis arba stiklinis vokas, kuriame yra pora kontaktų didelio vakuumo aplinkoje. Kai kontaktai atsiskiria, kad nutrauktų gedimą, susidaro lankas. Vakuume lankas nėra dujų išlydis, kaip ore ar SF6. Vietoj to, tai yra metalo garų lankas, kurį palaiko kontaktinės medžiagos garavimas. Vakuuminis pertraukiklis užgesina lanką, greitai kondensuodamas metalo garus atgal ant kontaktinių paviršių ir aplinkinių skydų. Vakuuminė aplinka taip pat užtikrina itin aukštą dielektrinį stiprumą, kuris neleidžia lankui atsitrenkti jam užgesinus. Žemiau esančioje lentelėje apibendrinamas lanko išnykimo procesas vakuuminiame pertraukiklyje.
| Scena | Kas atsitiks | Rezultatas |
| Kontaktų atskyrimas | Kontaktų dalis, lanko formos | Gedimo srovė teka toliau |
| Metalo garų lankas | Lankas dega metalo garais nuo kontaktų | Lankas palaikomas iki srovės nulio |
| Dabartinis nulis | Kintamosios srovės srovė natūraliai kerta nulį | Lankas akimirksniu užgęsta |
| Garų kondensacija | Metalo garai kondensuojasi ant skydų | Dielektrinis stiprumas greitai atsistato |
| Dielektrinis atkūrimas | Vakuuminis tarpas atgauna izoliaciją | Lankas negali atsitrenkti, grandinė nutrūksta |
Savo gamykloje naudojame patikimų gamintojų vakuuminius pertraukiklius, kurie yra išbandyti pagal atitinkamus IEC standartus. Prieš montuodami patikriname kiekvieno pertraukiklio vakuuminį vientisumą. Mūsų pertraukikliai yra išbandyti, siekiant patikrinti jų pertraukimo pajėgumą ir dielektrinio atkūrimo efektyvumą. Mūsų tikslas – pateikti savo klientams pertraukiklius, kurie patikimai nutraukia gedimus per visą jų tarnavimo laiką.
Veikimo mechanizmas yra komponentas, kuris atidaro ir uždaro vakuuminio pertraukiklio kontaktus. Jis turi suteikti reikiamą jėgą ir greitį, kad atskirtų kontaktus per nurodytą atidarymo laiką. Jei mechanizmas yra per lėtas, lankas išliks ilgiau nei būtina, o gedimas nebus laiku pašalintas. Jei mechanizmas yra per silpnas, kontaktai gali neatsiskirti iki galo, o lankas gali persilaužti. The operating mechanism must also be reliable over thousands of operations, because the breaker may sit idle for months and then be called upon to operate. Labiausiai paplitę patalpų vakuuminių grandinės pertraukiklių veikimo mechanizmai yra spyruokliniai mechanizmai ir magnetinės pavaros. Spyruokliniai mechanizmai kaupia energiją spyruoklėje ir išleidžia ją, kad atidarytų arba uždarytų pertraukiklį. Magnetinėse pavarose kontaktams valdyti naudojama elektromagnetinė ritė. The table below compares these mechanisms.
| Mechanizmo tipas | Veikimo principas | Privalumai | Tipiškas taikymas |
| Pavasario mechanizmas | Sukaupta energija pavasarį | Patikimas, patikrintas, mažai prižiūrimas | Standartiniai skirstomieji skirstomieji įrenginiai |
| Magnetinė pavara | Elektromagnetinės ritės pavara | Mažiau judančių dalių, tikslus valdymas | Kompaktiškas skirstomasis įrenginys, dažnas veikimas |
Zhejiang Usune Electric Co., Ltd., mūsų gamykla naudoja spyruoklinius mechanizmus mūsų standartiniams vidaus aukštos įtampos vakuuminių grandinės pertraukiklių produktams dėl įrodyto patikimumo ir mažų priežiūros reikalavimų. Taip pat siūlome magnetinių pavarų variantus tais atvejais, kai reikalingas dažnas veikimas arba kompaktiški matmenys. Mes išbandome kiekvieno pertraukiklio veikimo mechanizmą, kad patikrintume jo atidarymo ir uždarymo laiką bei mechaninį patvarumą.
Vidinis aukštos įtampos vakuuminis grandinės pertraukiklis neveikia atskirai. Tai yra dalis apsaugos schemos, kurią sudaro apsauginės relės, srovės transformatoriai ir įtampos transformatoriai. Relės nustato gedimą ir siunčia išjungimo signalą į pertraukiklį. Srovės transformatoriai pateikia relę su sumažinta pirminės srovės kopija. Tada atsidaro pertraukiklis, kad pašalintų gedimą. Koordinavimas tarp relės ir pertraukiklio yra labai svarbus. Relė turi veikti per pertraukiklio veikimo laiką, o pertraukiklis turi atsidaryti prieš gedimui sukeliant žalą. Žemiau esančioje lentelėje apibendrinti koordinavimo parametrai.
| Komponentas | Funkcija | Koordinavimo reikalavimas |
| Srovės transformatorius | Paskaičiuoja relės pirminę srovę | Apsaugos klasės tikslumas |
| Apsauginė relė | Aptinka gedimą, siunčia suveikimo signalą | Veikimo laikas per pertraukiklio valymo laiką |
| Pertraukiklis | Atsidaro, kad pašalintų gedimą | Atidarymo laikas per estafetės koordinavimo laiką |
| Įrenginys prieš srovę | Atsarginė apsauga | Selektyvumo riba su pasroviui skirtu pertraukikliu |
Mūsų gamykloje pateikiame vidaus aukštos įtampos vakuuminių grandinės pertraukiklių gaminių atidarymo ir uždarymo laiko duomenis, kad mūsų klientai galėtų atlikti koordinavimo tyrimą. Taip pat teikiame techninę pagalbą, kad padėtume savo klientams patikrinti, ar pertraukiklis tinkamai koordinuoja jų apsaugines reles. Mūsų tikslas – užtikrinti, kad apsaugos schema veiktų taip, kaip numatyta.
Perkant vidaus aukštos įtampos vakuuminį grandinės pertraukiklį vidutinės įtampos paskirstymo sistemai, svarbios kelios specifikacijos. These include the rated voltage, the rated current, the short-circuit breaking current, the interrupting time, the mechanical endurance, and the operating mechanism type. Nominali įtampa turi atitikti arba viršyti sistemos įtampą. Nominali srovė turi viršyti maksimalią apkrovos srovę. Trumpojo jungimo pertraukimo srovė turi viršyti didžiausią gedimo srovę įrengimo vietoje. Pertraukimo laikas turi būti pakankamai trumpas, kad būtų išlaikytas sistemos stabilumas. Mechaninė ištvermė turi būti pakankama numatomam operacijų skaičiui. Veikimo mechanizmas turi būti patikimas ir lengvai prižiūrimas. The table below summarizes these specifications.
| Specifikacija | Tipiškas diapazonas | Svarba |
| Nominali įtampa | 12 kV - 40,5 kV | Turi atitikti sistemos įtampą |
| Nominali srovė | 630 A–4 000 A | Turi viršyti maksimalią apkrovos srovę |
| Trumpojo jungimo pertraukimo srovė | 20 kA - 40 kA | Turi viršyti maksimalią gedimo srovę |
| Pertraukiamas laikas | 50 ms – 80 ms | Turi išlaikyti sistemos stabilumą |
| Mechaninė ištvermė | 10 000 - 30 000 operacijų | Turi atitikti numatomą operacijų skaičių |
| Veikimo mechanizmas | Spyruoklė, magnetinė pavara | Pasirinkta dėl patikimumo ir priežiūros |
| Standartai | IEC 62271-100, GB/T 1984 | Atitikimas tarptautiniams standartams |
Usune mūsų gamykla gamina vidaus aukštos įtampos vakuuminius grandinės pertraukiklius, kad atitiktų šias specifikacijas ir dar daugiau. Galime pritaikyti pertraukiklį, kad jis atitiktų konkrečius projekto reikalavimus, įskaitant specialius įtampos, srovės įvertinimus ir veikimo mechanizmus. Mūsų inžinierių komanda gali padėti atrankos procese ir pateikti išsamius techninius jūsų projekto duomenis.
Evaluating a supplier of Indoor High Voltage Vacuum Circuit Breakers for medium voltage distribution requires a focus on manufacturing capability, type testing, quality management, project experience, and after-sales support. The supplier must have the capability to manufacture breakers to the required specifications and to perform type tests to verify their performance. Jie turi turėti kokybės vadybos sistemą, kuri užtikrina pastovią kokybę. Jie turi turėti patirties su paskirstymo projektais ir suprasti tinklo reikalavimus. Jie turi teikti pagalbą po pardavimo, įskaitant montavimą, paleidimą ir techninę priežiūrą. Žemiau esančioje lentelėje apibendrinami šie vertinimo kriterijai.
| Vertinimo kriterijus | Ko ieškoti | Kodėl tai svarbu |
| Gamybos pajėgumai | Pažangi apdirbimo, surinkimo ir bandymo įranga | Užtikrina gaminio kokybę ir nuoseklumą |
| Tipo testavimas | IEC 62271-100 bandymų ataskaitos | Tikrina veikimą ir atitiktį |
| Kokybės vadyba | ISO 9001 sertifikatas, tikrinimo įrašai | Užtikrina pastovią gaminio kokybę |
| Projekto patirtis | Paskirstymo pastočių nuorodos, komunalinių paslaugų patvirtinimai | Rodo pajėgumą ir patikimumą |
| Pagalba po pardavimo | Montavimas, paleidimas, priežiūra | Užtikrina ilgalaikį patikimumą |
Savo gamykloje jau daugiau nei dešimtmetį gaminame vidaus aukštos įtampos vakuuminius jungiklius. Turime tipo bandymų ataskaitas pagal IEC 62271-100. Esame sertifikuoti pagal ISO 9001 ir tvarkome išsamius visų patikrinimų įrašus. Mūsų projektų patirtis apima paskirstymo pastotes keliose šalyse. Mūsų aptarnavimo komanda gali padėti įdiegti, paleisti ir prižiūrėti. Kviečiame įvertinti mus pagal šiuos kriterijus ir laikyti mus savo partneriu patalpų aukštos įtampos vakuuminių grandinės pertraukiklių srityje.
Toliau pateiktoje lentelėje pateikiami pagrindiniai mūsų vidaus aukštos įtampos vakuuminių grandinės pertraukiklių gaminio parametrai. Šie pertraukikliai skirti vidutinės įtampos paskirstymo sistemoms, kurių įtampa nuo 12 kV iki 40,5 kV. Mūsų gamykla taip pat gali gaminti pritaikytus pertraukiklius, kad atitiktų konkrečius reikalavimus.
| Parametras | Specifikacijų diapazonas | Pastabos |
| Nominali įtampa | 12 kV, 24 kV, 40,5 kV | Pasirinkta pagal sistemos įtampą |
| Nominali srovė | 630 A–4 000 A | Pasirinkta apkrovos srovei |
| Trumpojo jungimo pertraukimo srovė | 20 kA - 40 kA | Pasirinktas gedimo lygiui |
| Pertraukiamas laikas | 50 ms – 80 ms | Pasirinktas derinimui |
| Mechaninė ištvermė | 10 000 - 30 000 operacijų | Priklauso nuo modelio |
| Veikimo mechanizmas | Spyruoklė, magnetinė pavara | Pasirinkta taikyti |
| Izoliacinės terpės | Vakuuminis | Nereikalaujantis priežiūros |
| Standartai | IEC 62271-100, GB/T 1984 | Atitikimas tarptautiniams standartams |
| MOQ | 1 vienetas | Dėl didelių užsakymų galima derėtis |
| Pristatymo laikas | 4-8 savaites | Priklauso nuo kiekio ir pritaikymo |
Savo gamykloje gaminame vidaus aukštos įtampos vakuuminius jungiklius, kad atitiktų šias specifikacijas ir dar daugiau. Mes galime pritaikyti įtampą, srovę, pertraukimo galią ir veikimo mechanizmą, kad atitiktų jūsų konkrečius reikalavimus. Mūsų kokybės kontrolės sistema apima žaliavų patikrinimą, patikrinimą proceso metu ir galutinį patikrinimą prieš išsiuntimą. Mūsų tikslas – pateikti savo klientams aukštos kokybės pertraukiklius, kurie apsaugotų jų paskirstymo sistemas ir užtikrintų tinklo patikimumą.
1 klausimas: kuo vakuuminis grandinės pertraukiklis skiriasi nuo SF6 grandinės pertraukiklio?
Atsakymas: Vakuuminis grandinės pertraukiklis naudoja sandarų vakuuminį pertraukiklį lankui gesinti, o SF6 grandinės pertraukiklis naudoja sieros heksafluorido dujas. Vakuuminiai pertraukikliai paprastai naudojami vidutinės įtampos (iki 40,5 kV) įrenginiams ir yra žinomi dėl nereikalaujančio priežiūros ir kompaktiško dydžio. SF6 pertraukikliai naudojami aukštesnei įtampai ir turi didesnį poveikį aplinkai dėl SF6 globalinio atšilimo potencialo. Vidutinės įtampos paskirstymui dominuojantis pasirinkimas yra vakuuminis grandinės pertraukiklis.
2 klausimas: koks yra įprastas patalpų vakuuminio grandinės pertraukiklio pertraukimo laikas?
Atsakymas: Įprastas patalpų aukštos įtampos vakuuminio grandinės pertraukiklio pertraukimo laikas yra nuo 50 iki 80 milisekundžių. Tai apima relės veikimo laiką ir pertraukiklio atidarymo laiką. Programoms, kurioms to reikia, galimas greitesnis pertraukimo laikas. Įmonėje Zhejiang Usune Electric Co., Ltd. mūsų pertraukikliai išbandomi siekiant patikrinti, ar jų pertraukimo laikas atitinka nurodytą veikimą.
3 klausimas: kaip dažnai reikia prižiūrėti patalpų vakuuminį grandinės pertraukiklį?
Atsakymas: Patalpų vakuuminiai grandinės pertraukikliai yra žinomi dėl mažų priežiūros reikalavimų. Vakuuminis pertraukiklis yra sandarus ir nereikalauja priežiūros. Veikimo mechanizmą reikia tikrinti ir sutepti kas 3–5 metus arba po tam tikro skaičiaus operacijų. Po rimto gedimo reikia patikrinti, ar kontaktai nesusidėvėjo. Reguliarus patikrinimas ir priežiūra yra būtini norint užtikrinti patikimą veikimą.
4 klausimas: ar kondensatoriaus bloko perjungimui galima naudoti vakuuminį grandinės pertraukiklį?
Atsakymas: Taip, kondensatorių blokų perjungimui galima naudoti vakuuminius grandinės pertraukiklius, tačiau jie turi būti specialiai sukurti šiai programai. Kondensatorių blokų perjungimas kelia specialius reikalavimus, įskaitant gebėjimą atlaikyti dideles įjungimo sroves ir pertrauktis be pertraukų. Mūsų gamykla gali tiekti pertraukiklius su specialia kontaktų ir purkštukų konstrukcija, skirta kondensatorių bankų perjungimui.
5 klausimas: koks yra įprastas patalpų vakuuminio grandinės pertraukiklio veikimo laikas?
Atsakymas: Įprastas patalpų aukštos įtampos vakuuminio grandinės pertraukiklio veikimo laikas yra nuo 4 iki 8 savaičių, priklausomai nuo įtampos, pertraukimo pajėgumo ir pritaikymo reikalavimų. Standartinių modelių pristatymo laikas gali būti trumpesnis. „Zhejiang Usune Electric Co., Ltd.“ glaudžiai bendradarbiauja su klientais, kad atitiktume jų projektų tvarkaraščius.
Vidinis aukštos įtampos vakuuminis grandinės pertraukikliss are essential for medium voltage distribution systems because they provide fast fault clearing, protect connected equipment, and provide the operational flexibility that modern grids require. Vakuuminis pertraukiklis užtikrina nereikalaujantį techninės priežiūros ir ilgą mechaninį tarnavimo laiką, todėl jis yra dominuojantis pasirinkimas patalpų skirstomiesiems įrenginiams. For procurement managers and utility engineers, selecting the right breaker is a critical decision that affects the reliability and stability of the distribution system. At Zhejiang Usune Electric Co., Ltd., our factory has the expertise and the capability to manufacture Indoor High Voltage Vacuum Circuit Breakers that meet the most demanding medium voltage requirements. We use advanced vacuum interrupter technology, reliable operating mechanisms, and rigorous testing to ensure that our breakers deliver reliable performance.
Nesvarbu, ar statote naują skirstomąją pastotę, atnaujinate esamą skirstomųjų įrenginių asortimentą, ar perkate pakaitinius pertraukiklius, kviečiame susisiekti su mumis ir aptarti savo poreikius. Galime pateikti techninius duomenis, tipo bandymų ataskaitas ir pritaikytus sprendimus. Mūsų įsipareigojimas siekti kokybės ir klientų pasitenkinimo padarė mus patikimu partneriu komunalinėms įmonėms visame pasaulyje.
Susisiekite su Zhejiang Usune Electric Co., Ltd. šiandienaptarti vidaus aukštos įtampos vakuuminio grandinės pertraukiklio reikalavimus ir sužinoti, kaip mūsų pertraukikliai gali apsaugoti jūsų vidutinės įtampos paskirstymo sistemą.
-
