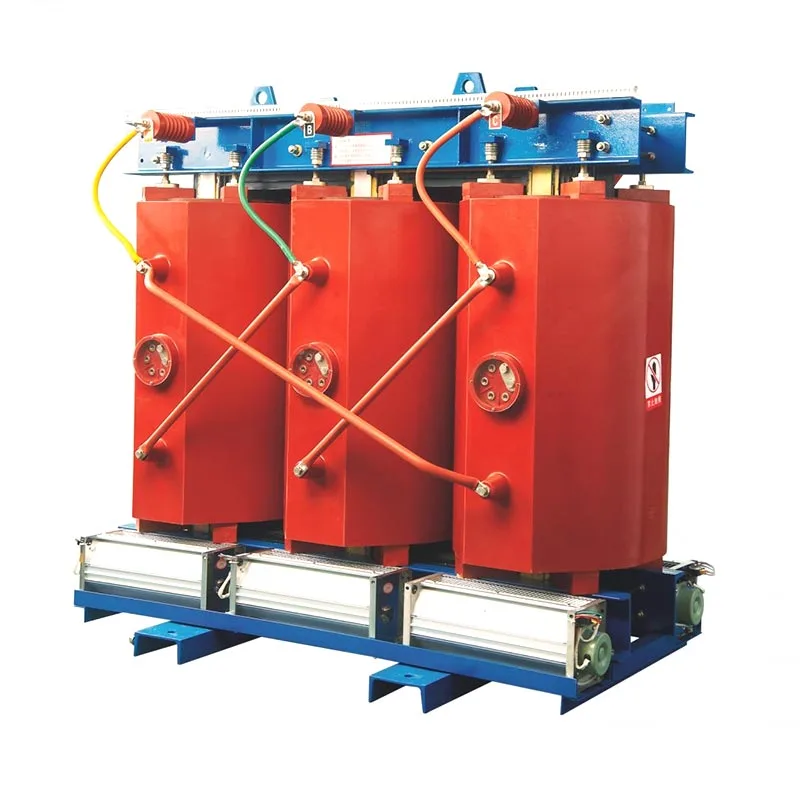

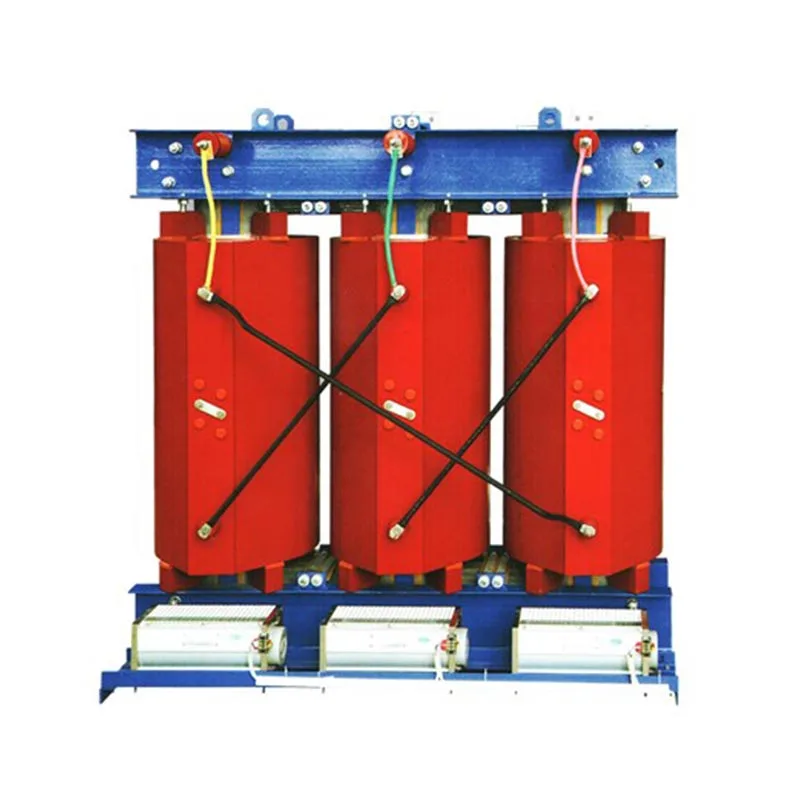

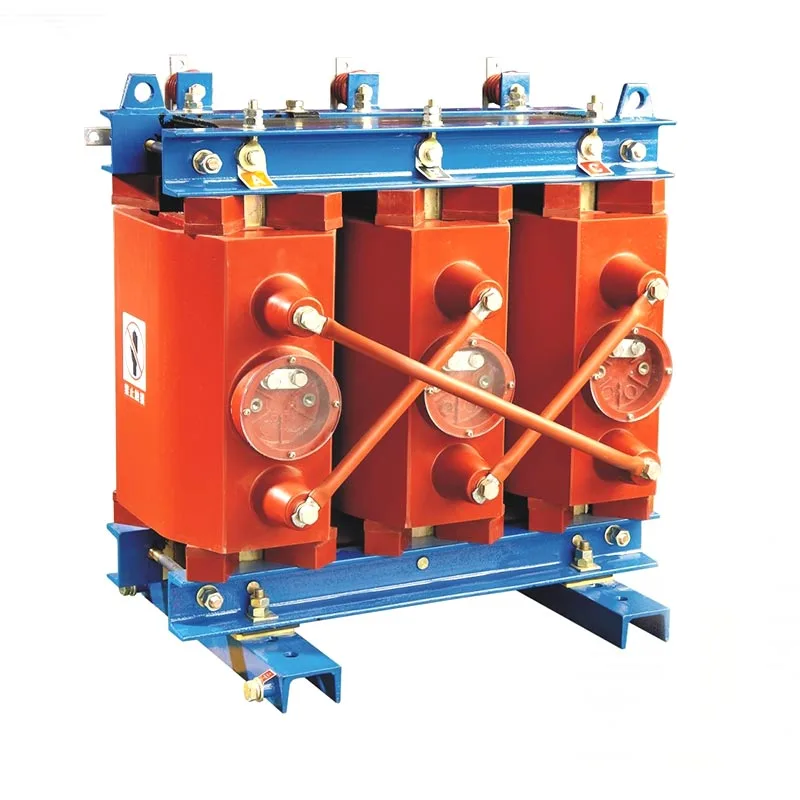

630kVA epoksidinės dervos sauso tipo transformatorius

Usune 630kVA epoksidinės dervos sauso tipo transformatorius yra be alyvos paskirstymo transformatorius, skirtas vidaus maitinimui tiekimo scenarijus, kuriems reikalingi aukšti saugos standartai. Jame yra įdėtos aukštos ir žemos įtampos apvijos aukštai temperatūrai atspari epoksidinė derva, o izoliacija ir šilumos išsklaidymas priklauso nuo oro. Šis dizainas iš esmės pašalina saugos pavojus, susijusius su alyva panardintais transformatoriais, pvz., alyvos nuotėkius, gaisrus ir sprogimų ir užtikrina nulinį kenksmingų dujų išmetimą veikimo metu.

Ši įranga tinka sudėtingoms patalpų aplinkoms, kurioms būdinga didelė drėgmė, dulkės arba didelis aukštis plačiai naudojamas ligoninėse, mokyklose, metro stotyse, komerciniuose kompleksuose ir pramonės įmonėse. 630 kVA reitingas yra pagrindinė specifikacija, skirta mažoms ir vidutinėms galios programoms, balansuojamoms maitinimo galioms, įrengimui erdvės poreikis ir energijos vartojimo efektyvumas; tai yra tinkamiausias pasirinkimas tiek naujiems įrengimams, tiek modernizavimui patalpų elektros paskirstymo sistemų.

Pagrindinės produkto savybės

1. Atsparumas ugniai ir sprogimui; Aukšta sauga

Jame naudojamos F klasės aukštai temperatūrai atsparios epoksidinės dervos izoliacinės medžiagos ir nėra izoliacinės alyvos. Netgi esant ekstremalioms sąlygoms, tokioms kaip perkrova ar trumpasis jungimas, įrenginys neužsidegs, nesprogs ir nepratekės. Jo aukštas saugos laipsnis visiškai atitinka griežtas priešgaisrinės saugos taisykles viešiesiems pastatams ir po žeme erdvės.

2. Ekologiškas; Nulinė tarša

Eksploatacija neapima alyvos užteršimo ar toksiškų/kenksmingų dujų išsiskyrimo. Tam nereikia specialių alyvos duobių arba priešgaisrinės izoliacijos barjerai ir gali būti montuojami tiesiai patalpose, efektyviai sumažinant civilinės inžinerijos išlaidas ir suderinti su pramonės tendencijomis, siekiant mažai anglies dioksido į aplinką išskiriančių technologijų plėtros.

3. Mažas triukšmas ir mažas dalinis iškrovimas; Stabilus veikimas

Optimizuotos šerdies ir folijos apvijų struktūros žymiai sumažina magnetinės vibracijos triukšmą ir vidinę dalinę dalį iškrovos lygiai. Tai apsaugo nuo izoliacijos senėjimo, kurį sukelia elektros erozija, užtikrinant stabilų, nenutrūkstamą veikimą daugiau nei 20 metų.

4. Mažas energijos suvartojimas ir didelis efektyvumas

Geležies šerdis yra pagaminta iš aukštos kokybės grūdėtumo orientuoto silicio plieno lakštų, efektyviai sumažinančių tiek tuščiosios eigos apkrovą. ir apkrovos nuostoliai. Komerciniams ir pramoniniams projektams, susijusiems su ilgalaike eksploatacija, tai žymiai sumažėja energijos suvartojimą ir pagerina elektros energijos panaudojimo rodiklius.

5. Oru aušinamas ir nereikalaujantis priežiūros

630 kVA epoksidinės dervos sauso tipo transformatoriuje naudojama oro izoliacija ir natūralaus arba priverstinio oro aušinimo struktūra. Tai pašalina poreikį periodiškai keisti, tikrinti ar filtruoti izoliacinę alyvą; įprastinė priežiūra reikalauja tik paprasto dulkių pašalinimo ir valymo, drastiškai sumažinant darbo ir medžiagų sąnaudas operacijos.

6. Didelis prisitaikymas ir universalus pritaikymas

Jis stabiliai veikia aplinkos temperatūroje nuo -20°C iki +40°C, aukštyje iki 1000 metrų ir santykinė oro drėgmė ≤95% (nekondensuojanti). Jis tinka sudėtingoms darbo aplinkoms, tokioms kaip po žeme tuneliai, dulkėtos pramonės įmonės ir didelės drėgmės medicinos palatos.

7. Kompaktiška konstrukcija ir lengvas montavimas

Įrenginys yra kompaktiškas ir lengvas, energijos paskirstymo patalpoje užimantis minimalią erdvę. Jo modulinis, standartizuota konstrukcija palengvina transportavimą ir kėlimą, o surinkimo procesas vietoje yra nesudėtingas, nereikalaujantis kompleksinės civilinės inžinerinės infrastruktūros.

Darbo principas

Usune 630kVA epoksidinės dervos sauso tipo transformatorius veikia remiantis elektromagnetinės indukcijos principu. Su izoliacija be alyvos ir šilumos išsklaidymo struktūra, kuri aiškiai skiriasi nuo tradicinės panardintos į aliejų transformatoriai – jų veikimas vyksta taip:

1. Kintamoji srovė (AC) patenka į pirminę apviją, generuodama nuolat kintantį kintamąjį magnetinį srautą laminuotos geležies šerdyje;

2. Kintamasis magnetinis srautas prasiskverbia pro antrinę apviją, sukeldamas kintamąją elektrovaros jėgą (EMF). antrinėje ritėje per elektromagnetinę indukciją;

3. Atsižvelgiant į pirminės ir antrinės apvijų posūkių santykį, kintamosios srovės įtampa didinama arba sumažinama iki pasiekti stabilų galios perdavimą;

4. Naudojant orą kaip izoliacijos ir šilumos išsklaidymo terpę, apvijos ir šerdis išsklaido šilumą natūraliu būdu. konvekciniai arba priverstinio oro ventiliatoriai, saugiai vykdantys įtampos konvertavimą ir galios perdavimą.

Techninių specifikacijų lentelė

1. Elektros charakteristikų parametrai

2.Eksploatacija Aplinkos sąlygos

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

Realaus pasaulio projekto paraiškos atvejis

1 atvejis: elektros energijos paskirstymo patalpose projektas miesto A klasės tretinei ligoninei

A klasės tretinė ligoninė Džedziange įsigijo du „Usune“ 630 kVA epoksidinės dervos sauso tipo transformatorius energijai tiekti. į pacientų palatas ir tiksliąją medicinos įrangą. Produkto naudojimas be alyvos, atsparus ugniai, mažai triukšmingas ir mažos dalinės iškrovos charakteristikos, sprendimas pašalina gaisro pavojų medicinos įstaigose ir apsaugo nuo triukšmo netrukdytų pacientų, tuo pačiu užtikrinant stabilų tikslios įrangos, tokios kaip KT ir MRT skaitytuvai, maitinimą. Įranga veikė sklandžiai ir nepertraukiamai trejus metus, nereikalaujant jokių prastovų.

2 atvejo analizė: pagalbinė miesto metro stoties maitinimo sistema

Vieno Kinijos miesto metro linija pastatė keturis Usune 630kVA sausojo tipo transformatorius metro stotis. Sprendžiant požeminių erdvių iššūkius, pvz., didelę drėgmę, prastą vėdinimą, griežti priešgaisrinės saugos reikalavimai ir ribota montavimo vieta – gaminys puikiai tinka tuneliams veiklos standartus. Jo pranašumai yra atsparumas drėgmei ir dulkėms, atsparumas sprogimui ir antipirenas galimybes ir kompaktišką plotą, užtikrinantį saugų elektros tiekimą metro pagalbinėms sistemoms.

DUK

1 klausimas: kokie yra pagrindiniai Usune 630kVA epoksidinės dervos sauso tipo transformatoriaus privalumai, skirti montuoti patalpose lyginant su alyviniais transformatoriais?

A1: Pirma, jis yra visiškai be alyvos, todėl pašalinama gaisro, sprogimo ir alyvos nutekėjimo rizika; tam nereikia alyvos duobių arba priešgaisrinės izoliacijos įrenginius, todėl tinka įvairioms uždaroms patalpų aplinkoms. Antra, jis sukuria nulį kenksmingų išmetimų eksploatacijos metu ir nereikia keisti alyvos ar su jais susijusios priežiūros, o tai žymiai sumažina ilgalaikės O&M išlaidos. Trečia, jo mažas triukšmas ir mažas dalinis iškrovimas apsaugo jautrias medicinines ir automatizuota tiksli įranga nuo įtampos svyravimų trukdžių, todėl tai yra saugus ir pageidaujamas pasirinkimas intensyvaus eismo zonose, pavyzdžiui, mokyklose, ligoninėse ir metro.

2 klausimas: ar šis transformatorius gali patikimai veikti didelės drėgmės, dulkėtoje gamyklos aplinkoje?

A2: Taip. „Usune“ naudoja optimizuotą integruotą epoksidinės dervos kapsuliavimo procesą, kuris visiškai apgaubia apvijas, efektyviai blokuoja drėgmės ir dulkių patekimą. Produktas stabiliai veikia dulkėtose patalpose su drėgmės lygis iki 95% (nekondensuojantis). Aplinkai, kurioje labai daug dulkių, pritaikytas apsauginis gaubtas gali būti pridėta, kad būtų padidintas atsparumas aplinkai, nepakenkiant šilumos išsklaidymui.

3 klausimas: ar standartinis Usune 630kVA modelis suderinamas su tarptautiniais tinklo standartais?

A3: standartinis modelis palaiko dviejų dažnių veikimą (50/60 Hz) ir atitinka tinklo specifikacijas daugumoje pasaulio šalių. Jame yra 10 kV / 10,5 kV aukštos įtampos įvestis ir 0,4 kV žemos įtampos išėjimas, naudojamas Dyn11 jungčių grupę, o standartinė varžos įtampa yra 6%. Dėl specifinės įtampos reikalavimų, varža arba talpos parametrai, mūsų gamykla siūlo pritaikytą gamybą, pritaikytą konkrečiam tinklui jūsų projekto specifikacijos.

Prekės ženklo profilis ir išvada, įsišaknijusi Kinijoje ir daugiau nei dešimtmetį sukaupusi didelę elektros įrangos patirtį pramonė, Zhejiang Usune Electric Co., Ltd. yra patikimas epoksidinės dervos sauso tipo transformatorių tiekėjas. Mes įgyvendiname visapusiška kokybės kontrolė viso proceso metu – nuo gaunamo silicio plieno žaliavos tikrinimo medžiagų iki gatavų gaminių dalinio iškrovimo bandymo – užtikrinant, kad visi 630kVA serijos gaminiai atitiktų tarptautinius energetikos pramonės standartus. Pasinaudokite tiesioginiu gamyklos pardavimu, pritaikytu dizainu ir „vieno langelio“ principu techninę pagalbą po pardavimo, teikiame saugius, energiją taupančius ir patvarius vidaus pastočių sprendimus komerciniai, medicinos, transporto ir pramoniniai projektai visame pasaulyje.
