Nuolat atnaujinant miesto elektros tinklus, naujas energijos gamybos ir pramoninio maitinimo sistemas, kompaktiški, pažangūs ir mažai priežiūros reikalaujantys vidutinės įtampos skirstomieji įrenginiai tapo nepakeičiama pagrindine elektros paskirstymo inžinerijos įranga. TheŽiedinis pagrindinis blokas su grandinės pertraukikliu, atstovaujama XGN15 serijos SF6 oru izoliuoto žiedinio pagrindinio bloko, palaipsniui pakeitė tradicinius didelių gabaritų skirstomuosius įrenginius dėl mažo ploto, stabilaus veikimo ir didelio mastelio. Šiame tinklaraštyje pateikiami produktai, kuriuos gaminaZhejiang Usune Electric Co., Ltd.kaip pagrindą, visapusiškai pristato produkto savybes, išsamius techninius parametrus, vidinę struktūrą, veikimo specifikacijas, taikymo scenarijus ir pagalbines paslaugas.

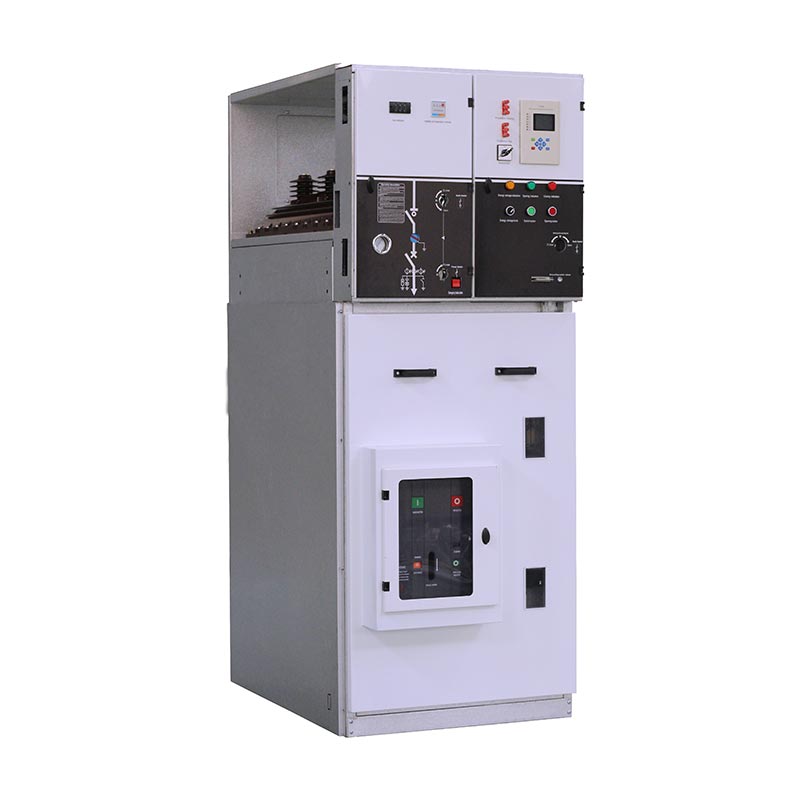

The Žiedinis pagrindinis blokas su grandinės pertraukikliuyra metalu uždaryta modulinė skirstomoji įranga, specialiai sukurta nuo 12kV iki 36kV vidutinės įtampos elektros paskirstymo sistemoms. Taikant pažangų SF6 sieros heksafluorido apkrovos jungiklį ir oro izoliacijos technologiją, jis integruoja grandinės pertraukimo, apsaugos, stebėjimo ir blokavimo funkcijas į vieną spintelę. Sukūrė ir pagamino savarankiškaiZhejiang Usune Electric Co., Ltd., XGN15 serijos gaminys pasižymi kompaktišku išdėstymu, lanksčiu veikimu ir patikimu mechaniniu blokavimu.
Skirtingai nuo įprastų skirstomųjų spintų, šis žiedinis pagrindinis blokas yra skirtas elektros paskirstymo automatizavimui. Tai labai sumažina statybos vietoje ir vėlesnės priežiūros sunkumus, tinka įvairioms siauroms montavimo erdvėms. Palaikoma visos įmonės MTEP, gamybos ir testavimo sistemos, kiekviena gamybos grandis griežtai atitinka tarptautinius standartus, užtikrindama ilgalaikį stabilų produktų veikimą sudėtingose elektros paskirstymo aplinkose. Jis buvo plačiai reklamuojamas miesto ir kaimo elektros tinklų atnaujinimo, pramonės ir civilinio elektros tiekimo, naujos energijos ir kitose srityse namuose ir užsienyje.
Žiedinis pagrindinis blokas su grandinės pertraukikliuVidutinės įtampos skirstomųjų įrenginių rinkoje išsiskiria daugybe pagrindinių privalumų. Kartu su nepriklausoma MTEP technologija ir optimizuotu dizainu pagrindiniai jo pranašumai apibendrinti taip:
•Įvairi pagrindinio jungiklio konfigūracija: standartiškai įrengtas savarankiškai pagamintas SF6 apkrovos jungiklis, kuris turi ilgą tarnavimo laiką, stabilų veikimą ir mažas priežiūros išlaidas. Vartotojai taip pat gali pasirinkti įdiegti vakuuminius grandinės pertraukiklius, kad pagerintų pertraukimo pajėgumą ir saugos apsaugos lygį, prisitaikydami prie skirtingų energijos paskirstymo poreikių.
• Dvigubas veikimas ir sumanus atnaujinimas: palaikykite rankinį ir elektrinį veikimo režimus, kad atitiktų įvairius darbo vietoje įpročius. Jis gali būti suderintas su FTU ir RTU įrenginiais, kad būtų galima realizuoti nuotolinį valdymą, nuotolinį signalizavimą, nuotolinį matavimą ir nuotolinį reguliavimą, visiškai atitinkantį „keturių nuotolinių“ paskirstymo automatizavimo reikalavimus ir realizuojant išmanųjį tinklo valdymą.
• Pažangi stebėjimo ir apsaugos technologija: įmontuoti didelio tikslumo jutikliai ir apsaugos relės, kurios gali stebėti įrangos veikimo būseną realiu laiku, greitai reaguoti į gedimus ir efektyviai apsaugoti elektros paskirstymo sistemų ir operatorių saugumą.
• Lengva ir išplečiama konstrukcija: pritaikyta optimizuota surinkimo schema, kurią patogu transportuoti, kelti ir montuoti. Modulinė konstrukcija palaiko laisvą derinimą ir vėliau galios didinimą, lanksčiai susidorodama su kintančiu rinkos energijos poreikiu.
• Didelis saugumas ir kompaktiškas dydis: oro izoliacinė konstrukcija + patikimas mechaninis blokavimo įtaisas, veiksmingai užkertantis kelią netinkamam veikimui. Mažas spintos dydis taupo grindų plotą, o tai yra tinkamiausia įranga pastotėms ir paskirstymo patalpoms, kuriose yra mažai vietos.
Siekiant užtikrinti stabilų ir saugų įrenginio veikimąŽiedinis pagrindinis blokas su grandinės pertraukikliu,įranga turi aiškius reikalavimus darbo aplinkai. Visi gaminiai yra išbandyti pagal šiuos standartus:
1.Didžiausias aukštis: ≤1000m
2. Aplinkos temperatūros diapazonas: -35 ℃ ~ 45 ℃, didžiausias temperatūros skirtumas neturi viršyti 25 ℃
3. Drėgmės standartas: Vidutinė paros santykinė oro drėgmė ≤95%; Vidutinė mėnesio santykinė oro drėgmė ≤90 %
4. Seisminis atsparumas: prisitaikyti prie 8 laipsnių ir mažesnio seisminio intensyvumo
5. Vietos reikalavimai: nėra stiprios vibracijos, smūgio, atviros ugnies, cheminės korozijos ir sprogimo pavojaus
Prieš montuodami patikrinkite vietos aplinką, kad prailgintumėte įrangos tarnavimo laiką ir išvengtumėte veikimo sutrikimų.
Šioje lentelėje išvardyti visi standartiniai XGN15 serijos techniniai parametraiŽiedinis pagrindinis blokas su grandinės pertraukikliu, apimantis 12 kV, 24 kV ir 36 kV tris pagrindinius įtampos lygius, jūsų pirkimo ir inžinerinio projekto nuorodai:
| S/N | Vardas | Vienetas | 12kV | 24kV | 36kV |
| 1 | Nominali įtampa | kV | 12 | 24 | 36 |
| 2 | Nominali srovė | A | 630 | 630 | 630 |
| 3 | Nominali uždaro ciklo pertraukimo srovė | A | 630 | 630 | 630 |
| 4 | Nominali apkrovos pertraukimo srovė | A | 630 | 630 | 630 |
| 5 | Nominali trumpalaikė atsparumo srovei | kA | 16 | 16 | 16 |
| 6 | Vardinė didžiausia atsparumo srovė | kA | 40 | 40 | 40 |
| 7 | Nominali trumpojo jungimo srovė | kA | 40 | 40 | 40 |
| 8 | Vardinio galios dažnio atsparumo įtampa (fazė-fazė ir fazė-žemė) | kV | 28 | 50 | 70 |
| 9 | Vardinės galios dažnio atsparumo įtampa (visu izoliaciniu atstumu) | kV | 32 | 60 | 80 |
| 10 | Vardinė žaibo atsparumo įtampa (fazė-fazė ir fazė-žemė) | kV | 75 | 125 | 170 |
| 11 | Vardinė žaibo atsparumo įtampa (visu izoliaciniu atstumu) | kV | 85 | 145 | 195 |
| 12 | Nominali perdavimo srovė | A | 630 | 630 | 630 |
| 13 | Mechaninė ištvermė | ops | M1 1000 | M1 1000 | M1 1000 |
| 14 | Elektrinė ištvermė | ops | E1 | E1 | E1 |
| 15 | SF6 dujų slėgis (20 ℃) | baras | 0.5 | 0.5 | 0.5 |
| 16 | Metinis nuotėkio rodiklis | ≤ % | 0.5 | 0.5 | 0.5 |
| 17 | Korpuso apsaugos laipsnis | / | IP3X | IP3X | IP3X |
TheŽiedinis pagrindinis blokas su grandinės pertraukikliupalaiko kelis spintelių tipus ir lanksčią komponentų konfigūraciją. Skirtingi spintelių korpusai turi atitinkamus dydžių standartus 12kV, 24kV ir 36kV sistemoms, kaip parodyta toliau esančioje lentelėje:
| Nr. | Perjungimo aparato tipas | Pasirenkama konfigūracija | 12kV matmenys (P × G × A, mm) | 24 kV matmenys (P × G × A, mm) | 36 kV matmenys (P × G × A, mm) |
| 1 | Įeinančių / išeinančių LBS skydas | Apkrovos jungiklis, įžeminimo jungiklis, pagrindinė šyna | 375×1000×1635; 500 × 1000 × 1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900 × 1600 × 2300 |
| 2 | Transformatoriaus apsaugos skydelis | Apkrovos jungiklis, įžeminimo jungiklis, saugiklis, pagrindinė šyna | 375×1000×1635; 500 × 1000 × 1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900 × 1600 × 2300 |
| 3 | Matavimo skydelis | Transformatorius, saugiklis, pagrindinė šyna | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | CB išeinantis skydelis | Pertraukiklis, srovės transformatorius, apkrovos jungiklis, įžeminimo jungiklis, relinė apsauga, pagrindinė šyna | 500×1000×1635; 750×1000×1635 | 750 × 1000 × 1885; 800×1200×2200 | 1000 × 1400 × 2250 |
| 5 | CB išeinantis su matavimo skydeliu | Pertraukiklis, srovės transformatorius, transformatorius, apkrovos jungiklis, įžeminimo jungiklis, relinė apsauga, pagrindinė šyna | 750×1000×1635 | 750 × 1000 × 1885 | 1000 × 1400 × 2250 |
6.1 Bendra kabineto struktūra
Kabinetas išŽiedinis pagrindinis blokas su grandinės pertraukikliuyra padalintas į viršutinį ir apatinį nepriklausomus blokus, turinčius aiškią pertvarą ir tvirtą saugumą:
1. Šynų patalpa: Viršutinėje spintos dalyje esanti pagrindinė šyna eina per visą skirstomųjų įrenginių grupę, kad būtų galima perduoti energiją tarp spintelių.

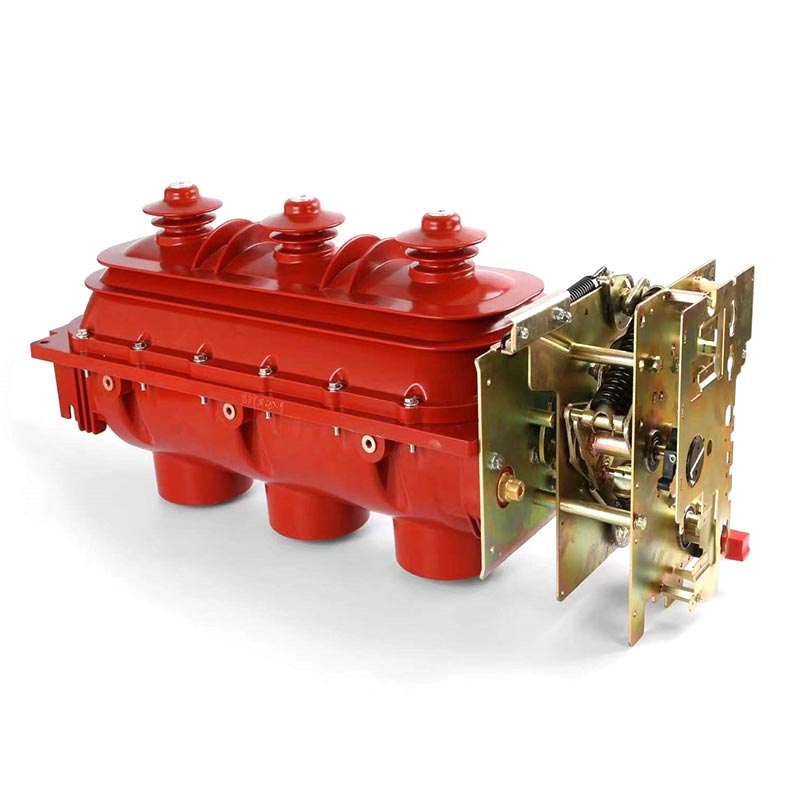

2. Pagrindinis jungiklis: įrengtas epoksidinės dervos kapsuliuotas SF6 apkrovos jungiklis, stebėjimo anga ir pasirenkamas SF6 dujų tankio matuoklis.
3.Kabelių patalpa: Erdvi erdvė kabelių instaliacijai, kurioje gali būti žaibo iškroviklis, srovės transformatorius ir kiti priedai. Apatinė plokštė ir spintelės durelės yra nuimamos, kad būtų lengva montuoti kabelį.
4.Veikimo mechanizmas ir žemos įtampos valdymo kambarys: Įrengtas mechaninis blokavimas, padėties indikatorius, pagalbiniai kontaktai, išjungimo ritė ir kiti komponentai, palaikantys įvairias valdymo kilpas ir matavimo prietaisus.
XGN15 V modulio žiedo pagrindinį bloką sudaro vakuuminis grandinės pertraukiklis, SF6 grandinės pertraukiklis, blokavimo mechanizmas ir įžeminimo jungiklis. Montavimo būdai yra fiksuoti priekyje ir šoniniai. Grandinės pertraukiklis ir apkrovos jungiklis gali būti blokuojami, kad būtų išvengta netinkamo veikimo.
6.2 Dviejų tipų veikimo mechanizmai
•K tipas (dvifunkcis vienos spyruoklės mechanizmas): apkrovos jungiklis valdomas svirtimi arba varikliu atskirai; įžeminimo jungiklis yra varomas suspaudimo spyruokle ir valdomas atskira svirtimi.
• A tipas (dvifunkcinis dvigubas spyruoklinis mechanizmas): apkrovos jungiklis sulaiko spyruoklinę energiją, palaiko atraminę svirtį, variklį arba mygtuką. Įžeminimo jungiklis valdomas nepriklausoma svirtimi su spyruokline pavara.
Visos operacijosŽiedinis pagrindinis blokas su grandinės pertraukikliuturi būti atliekama uždarius spintos duris. Operatoriai turi laikytis standartizuoto proceso:
7.1 Įjungimo veikimas
1.Įsitikinkite, kad spintelės durelės yra visiškai uždarytos, įkiškite valdymo rankenėlę į viršutinę angą ir pasukite 180° prieš laikrodžio rodyklę, kol pasigirs stabdžių atskyrimo garsas ir atjungs įžeminimo jungiklį.
2.Įkiškite rankeną į apatinę angą ir pasukite 180° pagal laikrodžio rodyklę, kol pasigirs uždarymo garsas. Indikatorius yra darbinėje padėtyje, o įjungimo operacija baigta.
7.2 Maitinimo išjungimo veikimas
1.Įkiškite rankeną į apatinę angą ir pasukite 180° prieš laikrodžio rodyklę, kad išjungtumėte maitinimą; jei yra mygtukas, tiesiogiai paspauskite išjungimo mygtuką.
2. Patikrinkite, ar tiesioginis ekranas visiškai užgesęs, kad įsitikintumėte, jog kabelinė patalpa yra bejėgė. Įkiškite rankeną į viršutinę angą ir pasukite 180° pagal laikrodžio rodyklę, kad uždarytumėte įžeminimo jungiklį. Spintelės durelės atrakinamos ir maitinimo išjungimo operacija baigta.
Pastaba: prieš kiekvieną perjungimo veiksmą patikrinkite SF6 manometrą, kad įsitikintumėte, jog įranga veikia normaliame slėgio diapazone.
8.1 Transportavimas ir sandėliavimas
•Kai spintelė pritvirtinta prie apatinės plokštės, ją galima transportuoti šakiniu krautuvu; kitu atveju naudokite integruotą kėlimą. Įrenginys transportavimo metu turi būti laikomas vertikaliai ir negali būti apverstas.
•Skirstymo įrenginio negalima laikyti lauke ilgą laiką, kad būtų išvengta drėgmės, dulkių ir korozijos.
8.2 Techninės priežiūros taisyklės
1. Įprastomis eksploatavimo sąlygomis įrangai nereikia priežiūros per 3 metus, o spyruoklinio veikimo mechanizmo tepti nereikia.
2. Reguliarus techninės priežiūros ciklas yra 1 metai. Priežiūros turinys apima visų elektros jungčių priveržimą, siurbimą ir vidinių komponentų patikrinimą.
3. Reguliariai atlikite visų jungiklių ir įžeminimo jungiklių uždarymo ir atidarymo bandymus ir patikrinkite elektros kilpą, kad būtų užtikrintas lankstus veikimas.
4. Prieš pradėdami eksploatuoti, patikrinkite ir suderinkite relės apsaugos įrenginius.
9.1 Pridedami dokumentai ir priedai
Kiekvienas rinkinysŽiedinis pagrindinis blokas su grandinės pertraukikliupristatomas su pilnomis medžiagomis: gaminio sertifikatu, eksploatavimo vadovu, inžinerinio projekto brėžiniais ir vienu specialios valdymo rankenos komplektu.
9.2 Būtina užsakymo informacija
Klientai, pateikdami užsakymus, turi pateikti šią informaciją: pagrindinės grandinės schemą, skirstomųjų įrenginių montavimo planą, komponentų modelį, pagalbinės kilpos schemą ir kitus specialius techninius reikalavimus, kad gaminiai būtų tiksliai pritaikyti pagal užsakymą.
Zhejiang Usune Electric Co., Ltd. buvo įkurta 2011 m. ir įsikūrusi Yueqing ekonominės plėtros zonoje, garsioje elektros gamybos bazėje Kinijoje. Įmonės įstatinis kapitalas yra 8 milijonai JAV dolerių, modernus 4300 ㎡ gamybos cechas ir daugiau nei 100 profesionalių darbuotojų. Po daugelio metų plėtros ji sukūrė tris pagrindines gamybos linijas: žemos ir vidutinės įtampos skirstomųjų įrenginių gamybos liniją, aukštos įtampos grandinės pertraukiklių gamybos liniją ir epoksidinės dervos įpurškimo gamybos liniją.
Bendrovė integruoja mokslinius tyrimus ir plėtrą, gamybą ir pardavimą su visa gaminių matrica, apimančia aukštos ir žemos įtampos skirstomuosius įrenginius, transformatorius, tarpusavio induktorius, aukštos įtampos grandinės pertraukiklius ir jungiklių priedus. Ji išlaikė ISO 9001, ISO 14001 ir ISO 45001 sertifikatus ir tapo kvalifikuotu Kinijos valstybinių tinklų korporacijos ir Kinijos geležinkelių statybos korporacijos tiekėju. Turėdama daugiau nei 14 metų pramonės patirtį, įmonė turi patyrusią MTTP komandą ir griežtą kokybės kontrolės sistemą, palaikanti OEM pritaikymą. Įprastas gamybos ciklas kontroliuojamas per 15-20 dienų, o visi gaminiai turi išsamias bandymų ataskaitas, kad būtų užtikrinta patikima kokybė.
TheŽiedinis pagrindinis blokas su grandinės pertraukikliubuvo pritaikytas daugelyje pagrindinių projektų namuose ir užsienyje, sukaupęs didelę inžinerinę patirtį:
•Oro erdvės paleidimo projektai
• Huaneng grupės chemijos gamyklos ir elektrinių projektai
•Atominės elektrinės, hidroelektrinės ir naftos saugojimo centrai
• Miesto gyvenamosios bendruomenės, komerciniai kompleksai ir vaizdingos vietos, palaikančios energijos paskirstymą
•318 Nacionalinių greitkelių, geležinkelių, tunelių ir kitų transporto elektros energijos tiekimo projektai
Stabilus gaminio veikimas ir apgalvotas aptarnavimas po pardavimo pelnė vieningą inžinierių rangovų ir galutinių vartotojų pagyrimą.
Q1: Ar esate gamintojas ar prekybos įmonė?
A: Esame profesionali tiesioginė gamykla. VisiŽiedinis pagrindinis blokas su grandinės pertraukikliuir kiti elektros gaminiai gaminami savarankiškai, konkurencingomis tiesioginėmis gamyklos kainomis.
2 klausimas: kiek laiko galiu gauti citatą išsiuntęs užklausą?
A: Mūsų pardavimo komanda pateiks oficialų pasiūlymą per 24 valandas po to, kai gausite išsamų jūsų prašymą.
3 klausimas: ar galime pritaikyti gaminių logotipą ir išvaizdą?
A: Taip, mes palaikome OEM ir ODM paslaugas ir, jei reikia, galime atspausdinti klientų logotipus ir įmonės informaciją ant spintelės.
4 klausimas: koks yra standartinis gamybos laikas?
A: Pristatymo laikas nustatomas pagal užsakymo kiekį. Paprastai prekes galima pristatyti per 15-20 dienų nuo užstato gavimo.
5 klausimas: koks yra jūsų kokybės kontrolės procesas?
A: Mes atliekame viso proceso patikrinimą nuo žaliavų, priedų iki gatavų gaminių. Prieš pristatymą visa įranga bus reguliariai tikrinama gamykloje ir pateikiamos kelios bandymų ataskaitos.
6 klausimas: kaip išspręsti produkto kokybės problemas po pardavimo?
A: Jei kyla kokių nors kokybės problemų, atsiųskite mums nuotraukas ar vaizdo įrašus. Mūsų techninė komanda pateiks tikslinį sprendimą per 1-3 dienas.
7 klausimas: koks yra gaminio garantinis laikotarpis?
A: Mes teikiame 12 mėnesių garantinę paslaugą nuo pristatymo datos.
8 klausimas: kodėl verta rinktis mus kaip tiekėją?
A: Mes turime daugiau nei 14 metų profesinę patirtį, stiprias MTTP ir pritaikymo galimybes, griežtą kokybės kontrolę, stabilų pristatymo ciklą ir išsamias bandymų ataskaitas, siūlydami vieno langelio energijos paskirstymo įrangos sprendimus.
Kaip pagrindinė šiuolaikinio vidutinės įtampos žiedinio tinklo maitinimo įrangaŽiedinis pagrindinis blokas su grandinės pertraukikliusujungia kompaktišką struktūrą, intelektualią funkciją, mažai priežiūros ir aukštą saugą, o tai puikiai prisitaiko prie miesto išmaniojo tinklo, naujos energijos gamybos ir pramonės elektros paskirstymo plėtros tendencijų. Palaikoma stipri MTTP jėga, standartizuotos gamybos linijos ir puiki kokybės kontrolės sistema,Zhejiang Usune Electric Co., Ltd.teikia aukštos kokybės, pritaikomus žiedinius pagrindinius įrenginius ir visą pagalbinių paslaugų rinkinį pasauliniams klientams.
Nesvarbu, ar užsiimate energetikos rangos darbais, didmenine elektros įrangos prekyba, naujų energetikos projektų statyba ar miesto tinklų renovacija, mūsų produktai gali patenkinti įvairius jūsų pirkimų ir inžinerinius poreikius. Jei norite sužinoti daugiau apie produkto parametrus, pritaikytas schemas, citatos ir projekto bendradarbiavimo detales, nedvejodami el.susisiekite su mumis. Mūsų profesionali tarptautinių pardavimų ir techninė komanda jums atsakys laiku, suteiks nemokamą pavyzdį ir profesionalias technines gaires bei tikisi užmegzti ilgalaikius abipusiai naudingus bendradarbiavimo ryšius su partneriais visame pasaulyje.
