Vidaus apkrovos pertraukos jungiklis

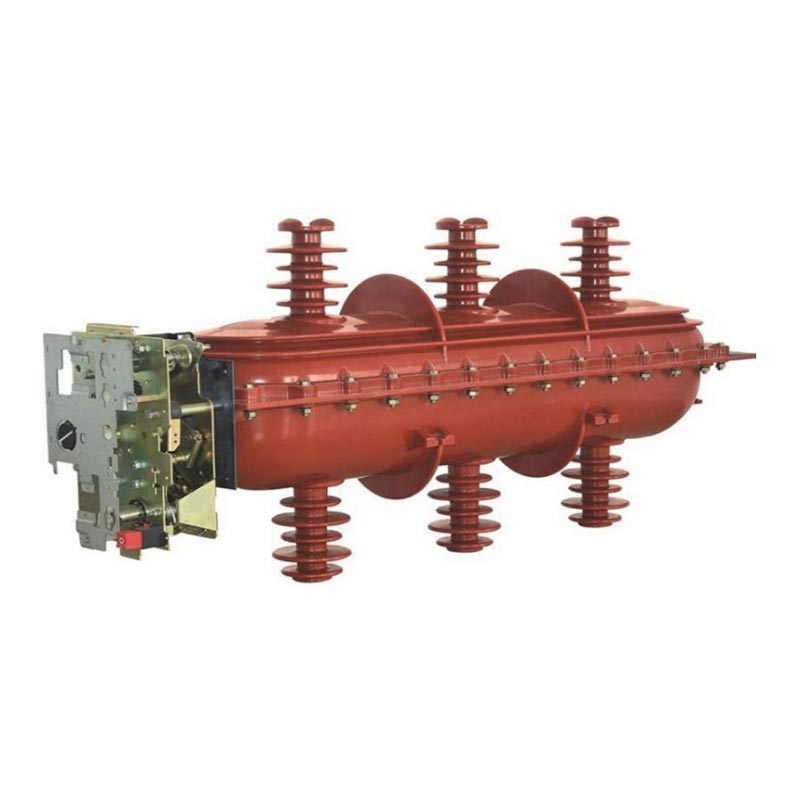

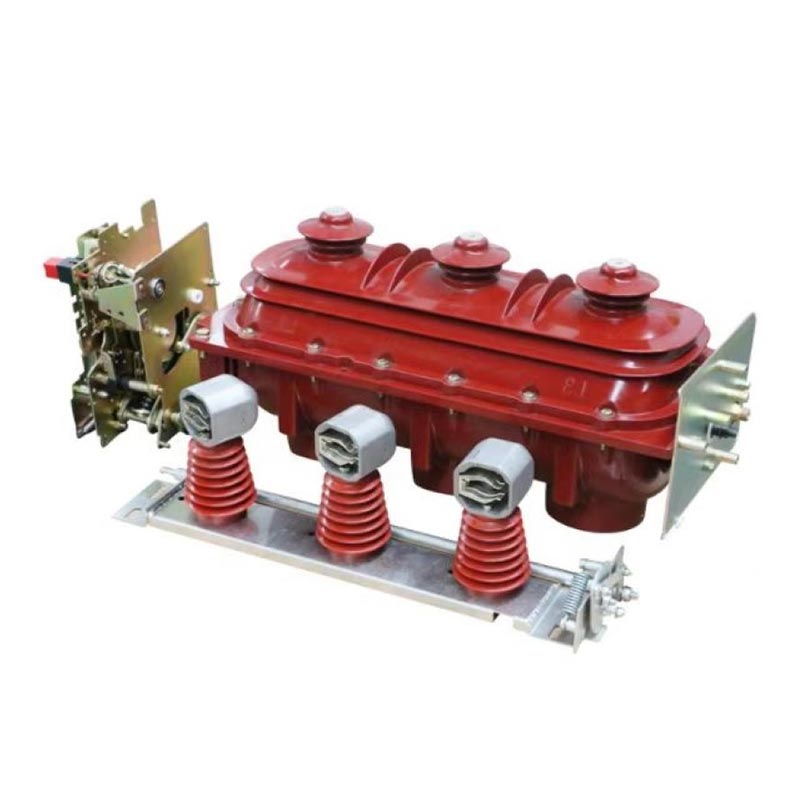

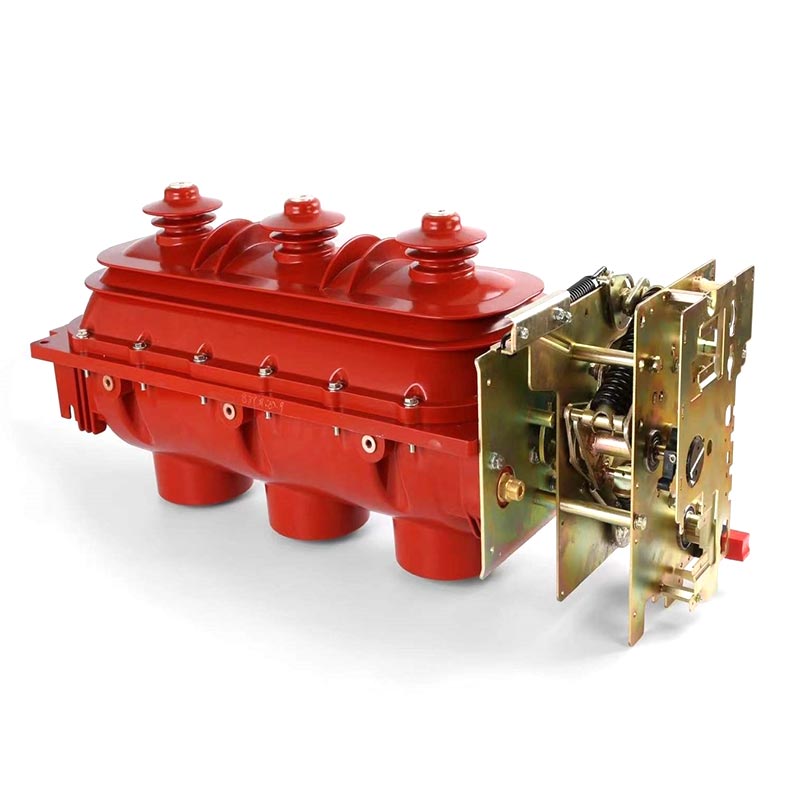

„Usune FLN36-40.5 Indoor Load Break Switch“ yra pagrindinis aukštos įtampos elektros komponentas, sukurtas nepriklausomai ir pagamino Zhejiang Usene Electric. Jis specialiai sukurtas saugiai ir efektyviai maitinti 35 kV vardinės įtampos scenarijų paskirstymo poreikius ir yra pagrindinė šiuolaikinio elektros paskirstymo įranga sistemos, ypač tinkamos žiediniam tinklui ir dvigubo radialinio maitinimo sistemoms, atliekančios gyvybiškai svarbų vaidmenį užtikrinant stabilus ir saugus energijos perdavimas ir paskirstymas. Šis gaminys gali savarankiškai įjungti ir išjungti apkrovos sroves ir perkrovos srovių, arba jį galima sujungti nuosekliai su srovę ribojančiu saugikliu, kad būtų pakeistas grandinės pertraukiklis. Apkrovos jungiklis tvarko įvairių apkrovos srovių perjungimą, o srovę ribojantis saugiklis – pertraukimą didelių perkrovos srovių ir trumpojo jungimo srovių, užtikrinant daugiapakopę elektros sistemos apsaugą. Jo kompaktiška konstrukcija, lengvas montavimas ir priežiūra nereikalaujantis veikimas daro jį idealiu gaminiu miesto elektros tinklui atnaujinimai ir pramoninio energijos paskirstymo optimizavimas.

Produkto savybės

1. Struktūriniai pranašumai

Vidaus apkrovos pertraukimo jungiklis turi dvigubą pertrauką, trijų padėčių, besisukantį judantį kontaktų konstrukciją, aprūpintą trijų padėčių lanko gesinimo kamera (atvira-uždara-žemė), užtikrinanti sklandų perjungimą įvairiais režimais sąlygų ir gerinant sistemos stabilumą. Bendra trijų fazių montavimo konstrukcija užtikrina gerą sinchronizavimą, mažiau komponentų, patogus paleidimas ir montavimas, todėl sumažėja statybos vietoje sunkumų ir priežiūra.

2. Izoliacijos našumas

Jungiklis naudoja viršutinį ir apatinį epoksidinės dervos liejinį apvalkalą sandariam surinkimui. Pagrindinė grandinė ir įžeminimas visos grandinės sistemos yra korpuse, efektyviai izoliuojančios išorinę aplinką ir apsaugodamos nuo dulkių ir drėgmės korozija. Didelis lūžio taškų izoliacijos stiprumas ir didelis valkšnumo atstumas kartu su išeinančių gnybtų įtampą išlyginantis ekranavimas dar labiau padidina izoliacijos patikimumą ir atitinka griežti aukštos įtampos elektros skirstomųjų sistemų reikalavimai.

3. Saugos efektyvumas

Puikus saugos veikimas. Esant vidinio lanko gedimui, silpna išorinio korpuso galinė konstrukcija plyš ir korpuso viršuje esantis slėgio mažinimo vožtuvas atsidarys, išstumdamas viršslėgio oro srautą už kabineto ribų, kad būtų išvengta įrangos sugadinimo ir asmeninio saugumo pavojų. Įrengtas penkių atsparumo blokavimas funkcija, ji iš esmės pašalina netinkamą veikimą, užtikrina operatorių ir įrangos saugumą.

4. Eksploatacijos paprastumas

Indoor Load Break Switch palaiko ir rankinį, ir elektrinį veikimo režimus, lanksčiai prisitaikydamas prie svetainės reikalavimus, siūlantis patogumą ir patikimumą. Jo dizainas nereikalauja priežiūros, ilgas elektrinis ir mechaninis tarnavimo laikas, sumažinant vėlesnes priežiūros išlaidas. Skirstomoji įranga yra visiškai pagaminta iš aliuminio-cinko plokštė, pasižyminti atsparumu korozijai ir dideliu mechaniniu stiprumu, tinkama įvairioms patalpų darbo sąlygoms.

Techniniai privalumai

1. Aukšta izoliacijos sauga: naudojama pirminė aukštos įtampos izoliacijos konstrukcija su didele atsarga ir IP33 apsaugos laipsnis, jis efektyviai padidina priekinio valdymo skyriaus izoliacijos saugos lygį apsaugoti asmeninį operatorių saugumą.

2. Platus pritaikymas: tinka kompaktiškiems, miniatiūriniams ir dažnai naudojamiems scenarijams, plačiai naudojamiems mieste elektros tinklai, pramoninis ir komercinis elektros paskirstymas ir naujas energijos tinklų jungtis, tenkinantis įvairius poreikius skirtingi scenarijai.

3. Integruotas dizainas: kompaktiškas kombinuoto jungiklio dizainas, integruojantis izoliacinį jungiklį ir įžeminimo funkcijas, sumažinti įrangos erdvės užimtumą ir palengvinti energijos paskirstymo sistemos integravimą.

4. Didelis patikimumas: naudojamas didelio patikimumo SF6 apkrovos jungiklis. SF6 dujų slėgis žemas, veikimas patikimas ir dujų sulaikymo trukmė gali siekti 20 metų, todėl nereikia dažnai papildyti dujų ir užtikrinti ilgalaikis stabilus veikimas.

Techniniai parametrai

Lanko gesinimo principas

Šiame patalpų apkrovos pertraukimo jungiklyje kaip lanko gesinimo terpė naudojamos SF6 dujos, kurios puikiai gesina lanką ir izoliacijos charakteristikos. Kai jungiklis nutraukia srovę, atskyrus, akimirksniu sukuriamas lankas judantys ir nejudantys kontaktai. Varomas nuolatinio magneto magnetinio lauko, lankas greitai juda ir yra pailgėjęs, o nuolat jonizuojamas ir aušinamas SF6 dujomis, galiausiai užgęsta, kai srovė kerta nulį, pasiekdamas saugų ir greitą srovės pertraukimą.

Dvigubas lūžio taško atstumas užtikrina aukštą izoliacijos ir trūkimo izoliacijos lygį. Naudojant nuolatinį magnetą Sukamojo lanko principas pasižymi mažomis eksploatacinės energijos sąnaudomis, stipria lanko gesinimo galia ir minimalus kontaktų susidėvėjimas, efektyviai prailginantis jungiklio elektrinį tarnavimo laiką.

Naudojimo sąlygos

Norint užtikrinti stabilų gaminio veikimą, montuojant ir naudojant turi būti laikomasi šių sąlygų:
1. Aukštis: Ne didesnis kaip 1000 metrų (užsakant būtina nurodyti specialius reikalavimus);
2. Aplinkos temperatūra: -25℃～+40℃;
3. Santykinė oro drėgmė: paros vidurkis ≤95%, mėnesio vidurkis ≤90%;
4. Seisminis intensyvumas: neviršija B klasės;
5. Aplinkos oras, kuriame nėra didelės taršos, pvz., dulkių, dūmų, cheminių korozinių medžiagų, degiųjų dujų, benzino ir druskos purškalas.

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

Praktinis pritaikymo atvejis

Kaip profesionalus aukštos įtampos elektros įrangos gamintojas Kinijoje, Yu Shun Electric pateikė FLN36-40.5 Vidaus apkrovos pertraukimo jungikliai, skirti didelio masto miesto elektros tinklo atnaujinimo projektui Rytų Kinijoje. Projekte dalyvavo 35kV skirstomosios linijos aštuoniose miesto zonose, apimančiose gyvenamuosius rajonus, komercinius centrus ir pramonės parkus, su itin aukštais maitinimo stabilumo ir saugumo reikalavimais.

Prieš atnaujinimą esami skirstomieji įrenginiai nukentėjo dėl prastos izoliacijos, dažnos priežiūros ir žemos saugos. nepatenkinti miesto elektros tinklų plėtros poreikių. Pasirinkus šį produktą projektas pasiektas trys pagrindiniai patobulinimai: Pirma, penkių atsparumo blokavimo ir lanko gesinimo konstrukcija sumažina netinkamą veikimą ir lanko gedimai, gerinant sistemos saugumą; antra, techninės priežiūros nereikalaujanti konstrukcija sumažina mėnesinės priežiūros laiką 80 %. sumažinti eksploatavimo ir priežiūros išlaidas; ir trečia, kompaktiška konstrukcija prisitaiko prie patalpų įrengimo erdvės miesto pastočių, palengvinančių elektros skirstymo sistemų integravimą. Produktas nepatyrė nulio gedimų per dvejus veiklos metus užtikrina stabilų elektros tiekimą daugiau nei 500 000 gyventojų ir daugiau nei 300 įmonių, pelnęs aukštą projekto savininko ir vietinio elektros tiekimo skyriaus pripažinimą. „Usune Electric“, kaip tiekėjas, teikė visapusiškas paslaugas po pardavimo, įskaitant montavimo nurodymus vietoje ir techninius mokymus.

DUK

1 klausimas: koks yra Usune FLN36-40.5 patalpų apkrovos jungiklio tarnavimo laikas ir ar reikalinga reguliari priežiūra?

A1: gaminio dizainas nereikalauja priežiūros ir ilgas elektrinis ir mechaninis tarnavimo laikas. SF6 dujos saugojimo laikas gali siekti 20 metų. Įprastomis naudojimo sąlygomis reguliarios priežiūros nereikia; tik periodiškai reikia patikrinti įrangos korpusą, veikimo mechanizmą ir dujų slėgį (jei reikia). Visi Usene produktai Prieš išvykdami iš gamyklos atlikti griežtus kokybės patikrinimus, kad būtų užtikrintas gaminio tarnavimo laikas ir patikimumas.

2 klausimas: kuo skiriasi šis patalpų apkrovos pertraukiklio jungiklis ir tradicinis grandinės pertraukiklis? Ar jis gali pakeisti grandinės pertraukiklį?

A2: Pagrindinis skirtumas yra tas, kad apkrovos pertraukimo jungikliai daugiausia naudojami apkrovos srovėms ir perkrovoms įjungti ir išjungti srovės, o tradiciniai automatiniai jungikliai gali papildomai nutraukti trumpojo jungimo sroves. Šis produktas, kartu su srovę ribojančiu saugikliu nuosekliai, gali pakeisti grandinės pertraukiklį: atsakingas apkrovos pertraukimo jungiklis įvairioms apkrovos srovėms įjungti ir išjungti, o srovę ribojantis saugiklis susidoroja su didele perkrova ir trumpojo jungimo srovės pertraukimas. Tinka 35kV žiediniams tinklams ir dviejų radialinių maitinimo sistemoms (pvz kaip miesto elektros tinklo atšakos, pramoninės ir komercinės paskirstymo patalpos ir kt.), sumažinant įrangos sąnaudas sistemos saugumo užtikrinimas. Kaip profesionalus gamintojas Kinijoje, Yushun Electric gali teikti profesionalias technines priemones gaires, padedančias klientams pasirinkti tinkamus sprendimus.
