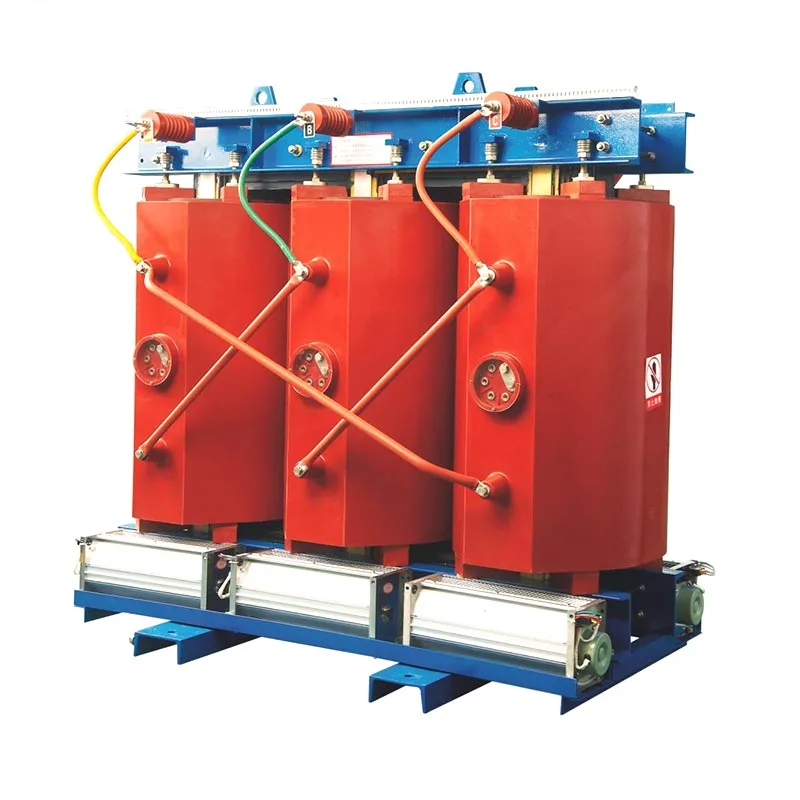

An11kV 1000kVA sauso tipo transformatoriusyra vidutinės įtampos skirstomasis transformatorius, skirtas perduoti elektros energiją iš 11kV maitinimo į žemesnę naudojimo įtampą, išlaikant elektros izoliaciją, įtampos stabilumą ir saugų energijos paskirstymą. Šiame vadove paaiškinama jo konstrukcija, veikimo principas, specifikacijos, pritaikymas, įrengimo svarstymai, apsaugos reikalavimai, techninės priežiūros praktika ir pramoninių bei komercinių elektros energijos sistemų pirkimo taškai.
1000 kVA transformatorius užtikrina 1000 kilovoltų amperų vardinę tariamąją galią, o 11 kV nurodo pirminės įtampos klasę. Skirtingai nuo alyvos transformatoriaus, sauso tipo transformatorius naudoja orą kaip aušinimo terpę ir nesiremia mineraline izoliacine alyva. Lietaus dervos dizainas gali būti kompaktiškas sprendimas patalpų pastotėms, komerciniams pastatams, pramonės įmonėms, su duomenimis susijusiems įrenginiams, atsinaujinančios energijos įrenginiams ir kitoms vietoms, kur svarbios gaisro savybės, priežiūra, erdvė ir aplinkosaugos aspektai.
Tikroji specifikacija niekada neturėtų būti pasirenkama vien iš vardinės lentelės įvertinimo. Antrinė įtampa, vektorių grupė, varža, izoliacijos lygis, apvijų medžiaga, temperatūros kilimas, aušinimo būdas, gaubto apsauga, aukštis virš jūros lygio, aplinkos temperatūra, harmoninė apkrova, trumpojo jungimo sąlygos ir taikomi standartai turi įtakos galutiniam projektui.
An11kV 1000kVA sauso tipo transformatoriusyra trifazis elektros transformatorius, dažniausiai naudojamas vidutinės įtampos elektros energijai sumažinti iki žemesnės įtampos, tinkamos paskirstymui ir elektros įrangai. Transformatoriaus vardinė tariama galia yra 1000 kVA, o pirminė įtampa - 11 kV.
Terminassausas tipasreiškia, kad transformatorius nenaudoja skystos izoliacinės alyvos kaip pagrindinės izoliacijos ir aušinimo terpės. Priklausomai nuo konstrukcijos, apvijos gali būti atviros, impregnuotos vakuuminiu slėgiu arba įdėtos į dervą. Lietaus dervos konstrukcija ypač paplitusi ten, kur reikalinga mechaninė apsauga, atsparumas aplinkai ir mažesnė priklausomybė nuo skystos izoliacijos.
IEC 60076-11 konkrečiai apima sausojo tipo galios transformatorius, kurių didžiausia įtampa yra iki 72,5 kV ir bent viena apvija veikia virš 1,1 kV, todėl jis tiesiogiai susijęs su daugeliu 11 kV sausojo tipo transformatorių konstrukcijų.
11kV rodo nominalią pirminės pusės įtampą. Tikslus įrangos izoliacijos lygis ir vardinė įtampa turi būti patvirtinti pagal projekto specifikaciją ir taikomą standartą, o ne tik iš vardinės įtampos.
1000 kVA yra transformatoriaus vardinė tariama galia. Jame aprašoma elektros apkrova tam tikromis darbo sąlygomis, o ne tiesioginė 1000 kW galia.
Trifazėje sistemoje apytikslę visos apkrovos linijos srovę galima apskaičiuoti naudojant:
Pavyzdžiui, esant 11 kV ir 1000 kVA, pirminė pilnos apkrovos srovė yra maždaug52,5A. Antrinė srovė priklauso nuo pasirinktos žemos įtampos vertės. Pavyzdžiui, esant 400 V, teorinė trifazė pilnos apkrovos srovė yra apytiksliai1 443A. Šie skaičiavimai yra naudingi atliekant išankstinę inžineriją, o galutinis kabelio, pertraukiklio, šynų ir apsaugos parinkimas turi atitikti visą projekto projektą.
Sauso tipo transformatoriaus našumas priklauso nuo kelių pagrindinių komponentų suderintos konstrukcijos. Įprastą 11kV 1000kVA įrenginį sudaro:
| Komponentas | Pirminė funkcija | Svarbus svarstymas |
|---|---|---|
| Magnetinė šerdis | Suteikia energijos perdavimo magnetinį kelią | Pagrindinė medžiaga, jungties konstrukcija ir nuostoliai |
| HV apvija | Gauna 11kV maitinimą | Izoliacija, laidininko medžiaga, atsparumas impulsams |
| LV apvija | Suteikia reikiamą žemos įtampos išėjimą | Įtampa, srovės stiprumas, temperatūros kilimas |
| Izoliacijos sistema | Elektriškai atskiria įtampą turinčius komponentus | Šiluminis, dielektrinis, aplinkosauginis veiksmingumas |
| Dervos kapsuliavimas | Apsaugo lietinės dervos dizaino apvijas | Liejimo kokybė, tuštumų kontrolė, šiluminis efektyvumas |
| Aušinimo sistema | Pašalina darbo metu susidariusią šilumą | AN arba ANAF veikimas ir vėdinimas |
Lietamosios dervos konstrukcijose derva apvyniotos apvijos gali sukurti tvirtą izoliacijos struktūrą aplink ritinius. Tačiau galutinė konstrukcija turėtų būti vertinama pagal reikalingas elektrines, šilumines, aplinkos ir mechanines sąlygas, o ne vien dervos konstrukciją.
Transformatorius veikia per elektromagnetinę indukciją. Kai pirminei apvijai tiekiama kintamoji 11 kV įtampa, šerdyje susidaro kintamasis magnetinis srautas. Šis magnetinis srautas jungiasi su antrine apvija ir indukuoja įtampą pagal posūkių santykį.
Aušinant natūraliu oru, šiluma per konvekciją ir spinduliuotę juda iš aktyvių dalių į aplinkinį orą. Tais atvejais, kai reikia didesnių šilumos poreikių, galima pridėti priverstinio oro ventiliatorių. Pasirinkta aušinimo sistema turi atitikti nurodytą transformatoriaus vardinę vertę ir darbo aplinką.
Pirkėjas turėtų paprašyti išsamaus techninio duomenų lapo, o ne pirkti tik pagal „11kV 1000kVA“. Įprastoje projekto specifikacijoje turėtų būti nurodyta:
| Parametras | Kodėl tai svarbu |
|---|---|
| Nominali talpa | Nustato tariamąją galią: 1000kVA. |
| Pirminė įtampa | Turi atitikti faktinį vidutinės įtampos tinklą. |
| Antrinė įtampa | Nustato suderinamumą su paskesne įranga. |
| Dažnis | Įprastos projekto vertės yra 50 Hz arba 60 Hz. |
| Vektorinė grupė | Apibrėžiamas fazės poslinkis ir apvijos jungtis. |
| Varža | Įtakoja įtampos reguliavimą ir gedimo srovės elgesį. |
| Nuostoliai | Įtakoja darbinę temperatūrą ir energijos suvartojimą per visą gyvavimo ciklą. |
| Temperatūros kilimas | Apibrėžia šiluminės eksploatacijos sąlygas ir izoliacijos reikalavimus. |
| Izoliacijos lygis | Svarbus dielektriniam atsparumui ir sistemos koordinavimui. |
| Korpuso / IP reitingas | Apsaugo transformatorių nuo aplinkos ir atsitiktinio prisilietimo rizikos. |
Paskelbtos gamintojo specifikacijos rodo, kad 11kV klasės 1000kVA sausojo tipo transformatoriai gali turėti iš esmės skirtingas nuostolių vertes, apvijų medžiagas, matmenis, vektorių grupes, varžos reikšmes ir aušinimo išdėstymą. Todėl šie parametrai turėtų būti patvirtinti konkrečiam modeliui, o ne daryti prielaidą, kad visi 1000 kVA transformatoriai yra techniškai lygiaverčiai.
Sauso tipo transformatorių technologija yra ypač naudinga, kai montavimo aplinkoje akcentuojamas patalpų veikimas, gaisro reiškiniai, mažesni skysčių izoliacijos reikalavimai arba supaprastinta priežiūra.
IEC 60076-11 taip pat apima klimato klases, su aukščiu susijusius šiluminius ir dielektrinius aspektus, gaubto valdymą, gaisro elgesį ir seisminę klasifikaciją, iliustruodamas, kodėl nustatant transformatoriaus specifikaciją reikia atsižvelgti į aplinkos sąlygas.
11kV 1000kVA sausojo tipo transformatorius gali būti naudojamas visur, kur 11kV paskirstymo sistemai reikalingas vidutinės galios žeminamasis transformatorius ir įrengimo reikalavimai yra suderinami su sausojo tipo technologija.
Transformatoriaus pasirinkimas turėtų prasidėti nuo elektros sistemos, o ne nuo gaminių katalogo. Šis kontrolinis sąrašas gali padėti išvengti specifikacijų spragų:
Net ir gerai suprojektuotas transformatorius gali prastai veikti, jei įrengimo aplinka neužtikrina pakankamo atstumo, vėdinimo, apsaugos ar elektros koordinavimo.
Montavimo sąlygos nėra tik mechaninės detalės. IEC 60076-11 konkrečiai pripažįsta aukščio ir aplinkos sąlygų įtaką transformatoriaus šiluminėms ir dielektrinėms savybėms, todėl šie parametrai turi būti deklaruoti specifikacijos etape.
Sauso tipo transformatoriai paprastai vengia su alyva susijusių priežiūros darbų, tačiau juos vis tiek reikia periodiškai tikrinti. Techninės priežiūros dažnumas turi būti nustatytas pagal gamintojo instrukcijas, eksploatavimo sąlygas, vietos taisykles ir įrengimo kritiškumą.
| Patikrinimo zona | Ką patikrinti |
|---|---|
| Apvijos | Matomas užteršimas, pažeidimai, nenormalios iškrovos žymės arba gedimas. |
| Jungtys | Gnybtų būklė, sandarumas, perkaitimo ženklai ir kabelio būklė. |
| Aušinimas | Oro kanalai, ventiliacija, ventiliatoriai, jei jie yra, ir neįprasta temperatūra. |
| Temperatūros stebėjimas | Jutiklių rodmenys, aliarmai, valdiklio veikimas ir istorinės tendencijos. |
| Aplinka | Dulkės, drėgmė, ėsdinanti atmosfera ir patalpų vėdinimas. |
Viena iš praktiškiausių priežiūros priemonių yra aušinimo paviršių ir vėdinimo takų švarumas. Per didelis dulkių kiekis gali sumažinti šilumos perdavimą ir ilgainiui sukurti nepageidaujamas izoliacijos sąlygas.
Tiek sausieji, tiek alyviniai transformatoriai gali atlikti vidutinės įtampos paskirstymo funkcijas, tačiau skiriasi jų konstrukcijos ir montavimo charakteristikos.
| faktorius | Sausas tipas | Panardintas į aliejų |
|---|---|---|
| Izoliacinė terpė | Oro ir/ar kietos izoliacijos sistema | Izoliacinis skystis |
| Naftos valdymas | Nereikalaujama | Reikalingas pagal projektavimo ir eksploatavimo sąlygas |
| Instaliacija viduje | Bendra taikymas | Priklauso nuo vietos dizaino ir saugos reikalavimų |
| Gaisro svarstymai | Nėra transformatoriaus alyvos ugnies apkrovos | Reikia atsižvelgti į skysčio tipą ir montavimo reikalavimus |
| Tipinė priežiūra | Apžiūra, valymas, prijungimas, aušinimas ir stebėjimas | Apima su skysčiais susijusius tikrinimo ir priežiūros reikalavimus |
Tinkama technologija priklauso nuo projekto, o ne nuo universalios taisyklės. Reikėtų įvertinti apkrovos profilį, erdvę, aplinkos sąlygas, gaisro reikalavimus, įrengimo vietą, pradinę kainą, gyvavimo ciklo aplinkybes ir vietines taisykles.
Tarptautiniams pirkimams techninė komunikacija yra tokia pat svarbi, kaip ir nurodyta kaina. Prieš pateikdami užsakymą pirkėjai turėtų paprašyti aiškių dokumentų, apimančių tikslią transformatoriaus konfigūraciją.
Paskelbti žinomų transformatorių gamintojų techniniai dokumentai rodo, kad net transformatoriai, turintys tuos pačius 11 kV ir 1000 kVA vardinius parametrus, gali skirtis pagal apvijų medžiagą, nuostolių vertes, vektorių grupę, varžą, izoliacijos sistemą, matmenis ir aušinimo konfigūraciją.
Zhejiang Usune Electric Co., Ltd.gali būti pristatomas kaip potencialus tiekėjas klientams, ieškantiems pritaikytų transformatorių sprendimų. Konkrečiam projektui pasiūlyti pirkėjas turi pateikti elektros sistemos parametrus, įrengimo aplinką, taikomus standartus, pristatymo vietą ir visus reikalingus priedus arba korpuso specifikacijas.
Jis gali būti tinkamas daugeliui pramonės sričių, kai 11 kV maitinimas, antrinė įtampa, apkrovos profilis, įrengimo sąlygos, apsaugos sistema ir reikalinga galia atitinka projektą. Faktinės apkrovos skaičiavimas turi būti atliktas prieš pasirenkant.
Trifazėje 11 kV sistemoje teorinė pilnos apkrovos pirminė srovė yra maždaug 52,5 A. Tikrasis sistemos projektas taip pat turėtų atsižvelgti į transformatoriaus toleranciją, veikimo sąlygas, apsaugos nustatymus ir tinklo charakteristikas.
Antrinė įtampa priklauso nuo projekto. Įprastos žemos įtampos konfigūracijos apima 400 V, 415 V ir 433 V, tačiau priklausomai nuo elektros sistemos gali būti suprojektuotos ir kitos įtampos.
Nebūtinai. Daugelis sauso tipo transformatorių veikia su natūraliu oro aušinimu. Priverstinis oro aušinimas gali būti pridedamas, kai projektuojant reikia padidinti šiluminę galią arba specifines darbo sąlygas.
IEC 60076-11:2018 yra pagrindinis IEC standartas, konkrečiai apimantis sausojo tipo galios transformatorius pagal apibrėžtą taikymo sritį. Taip pat gali būti taikomi papildomi nacionaliniai, regioniniai, projekto, įrengimo ar efektyvumo reikalavimai.
kVA matuoja tariamąją galią, o kW – aktyviąją galią. Ryšys priklauso nuo galios koeficiento: kW = kVA × galios koeficientas. Todėl 1000kVA transformatorius neturėtų būti automatiškai apibūdinamas kaip 1000kW maitinimo šaltinis.
Daugelis gamintojų gali konfigūruoti tokius parametrus kaip antrinė įtampa, vektorių grupė, apvijų medžiaga, varža, čiaupų diapazonas, korpusas, aušinimo išdėstymas, priedai ir stebėjimo sistema pagal projekto reikalavimus. Kiekvienas pritaikymas turi būti patvirtintas pagal taikomą techninį standartą.
An11kV 1000kVA sauso tipo transformatoriusyra daugiau nei įtampos ir talpos skaičių derinys. Tikrasis jo veikimas priklauso nuo elektros projektavimo, izoliacijos, šilumos valdymo, apvijų konstrukcijos, šerdies nuostolių, varžos, aplinkos sąlygų, apsaugos, įrengimo ir priežiūros sąveikos.
Inžinierių komandoms ir pirkimo vadybininkams patikimiausias būdas yra pradėti nuo visiško elektros reikalavimo ir tada paprašyti išsamaus techninio pasiūlymo. Palyginus garantuotus nuostolius, izoliacijos lygius, vektorių grupę, varžą, temperatūros kilimą, matmenis, bandymus, priedus ir techninės priežiūros palaikymą, galima užtikrinti, kad pasirinktas transformatorius atitiktų tikrąjį pritaikymą.
Zhejiang Usune Electric Co., Ltd. gali padėti klientams įvertinti vidutinės įtampos sausojo tipo transformatorių reikalavimus ir konkrečiam projektui pritaikytas konfigūracijas. Jei planuojate naują pastotę, atnaujinate pramoninę elektros sistemą arba ieškote 11kV 1000kVA transformatoriaus komerciniam ar infrastruktūros projektui,susisiekite su mumissu savo įtampa, galia, dažniu, įrengimo sąlygomis ir techniniais reikalavimais, kad aptartumėte tinkamą transformatoriaus sprendimą.
