110kv 126kv atjungimo jungiklio izoliatorius

Zhejiang Usune Electric Co., Ltd. yra profesionali aukštos įtampos elektros įmonė, skirta projektavimui, tyrimams ir plėtra, gamyklinė gamyba ir pasaulinis 12–245 kV vidaus ir lauko aukštos įtampos įrangos pardavimas. Jo pagrindiniai produktai yra vakuuminiai grandinės pertraukikliai, SF6 grandinės pertraukikliai, atjungimo jungikliai, apkrovos jungikliai ir GW4 serijos 110kv 126kv atjungimo jungiklio izoliatorius. Įmonė naudoja pažangią gamybos įrangą, griežtus testavimus procesai, standartizuotas medžiagų pasirinkimas, išskirtinis meistriškumas ir visapusiška kokybės valdymo sistema padėti tvirtą produkto kokybės pagrindą.

Produkto apžvalga

Usune GW4 serijos lauko aukštos įtampos atjungiklis yra pagrindinė 110 kV ir 126 kV galios įranga. sistemos. Jis pirmiausia naudojamas grandinės perjungimui be apkrovos, užtikrinant matomą izoliacijos tarpą įrangos priežiūra ir operatoriaus saugumo užtikrinimas. 110kv 126kv elektrinis ir mechaninis veikimas Atjungimo jungiklio izoliatorius visiškai atitinka nacionalinius standartus GB1985 "AC aukštos įtampos atjungimo jungikliai ir Įžeminimo jungikliai“, DL486 „AC aukštos įtampos atjungimo jungiklių užsakymo techninės sąlygos“ ir IEC International standartus.

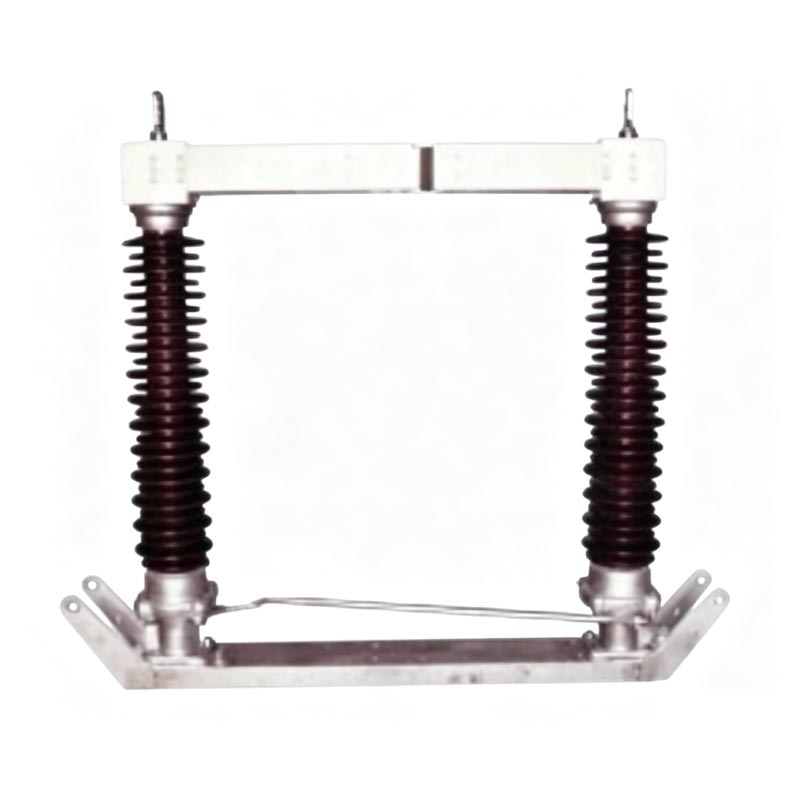

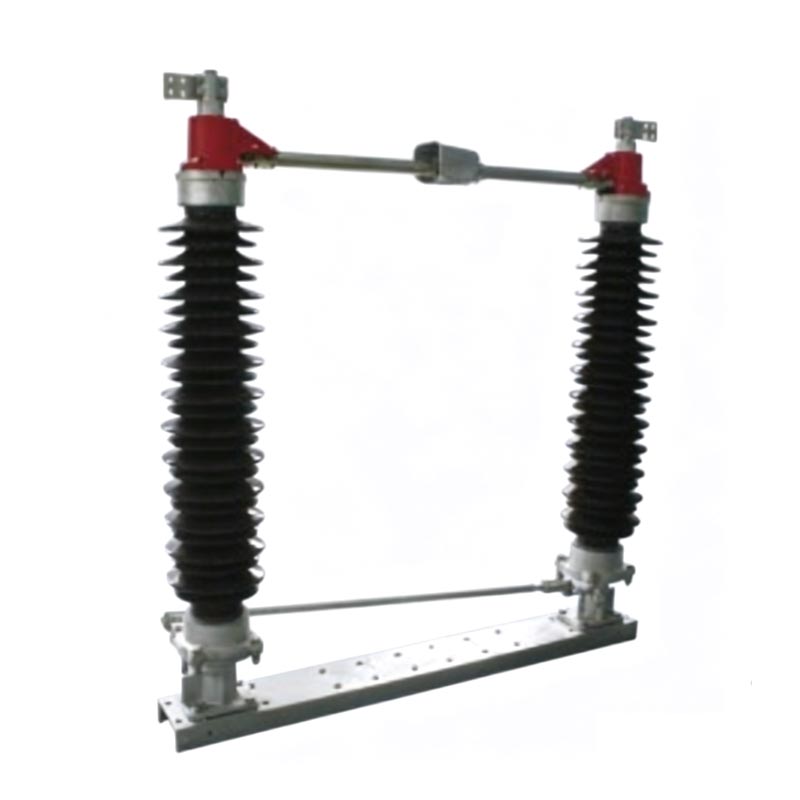

Struktūrinės savybės:

1. Konstrukcijos tipas: dviejų kolonų vieno poliaus konstrukcija; trys poliai yra mechaniškai sujungti per veleną, skirtą sinchroninis veikimas.
2. Pagrindiniai komponentai: sudarytas iš tvirto pagrindo, aukštos izoliacijos porcelianinių stulpų ir tikslios laidžios sistemos.
3. Veikimo mechanizmas: Kiekviename stulpelyje yra du keraminiai stulpai, sumontuoti ant guolių. Laidus jungiklis yra padalintas į dvi dalis, kurios sukasi horizontaliai 91° per kryžminį sujungimo mechanizmą, kad būtų pasiektas sinchroninis atidarymas ir užsidaro ta pačia kryptimi.
4. Kontaktinis taškas: yra tarp dviejų keraminių stulpų, užtikrinančių stabilų kontaktą ir ypač mažą pasipriešinimą.

Techniniai pranašumai:

1. Atitinkamas ir patikimas: visiškai atitinka nacionalinius ir IEC standartus, užtikrina stabilų veikimą ir ilgą tarnavimo laikas.
2. Puiki izoliacija: aukštos kokybės keraminiai stulpai užtikrina aukštą izoliacijos stiprumą ir puikią taršą ir apsauga nuo pliūpsnio.
3. Sklandus veikimas: tikslus jungties mechanizmas užtikrina lankstų ir sklandų veikimą su minimaliu mechaniniu nusidėvėjimu.
4. Patogus montavimas ir priežiūra: kompaktiška ir pagrįsta konstrukcija, lengvas montavimas vietoje ir minimalus priežiūra.
5. Puikus prisitaikymas prie aplinkos: tinka įvairiems lauko klimatams, įskaitant dideliame aukštyje, užterštą ir pakrantės zonos.

Realaus pasaulio taikymo atvejis

1. Projekto pavadinimas: Rytų Kinijos 110 kV miesto pastotės atnaujinimo projektas
2. Vieta: Džedziango provincija, Kinija
3. Laikas: 2024-2025 m
4. Išsami informacija: „Usune“ pateikė 36 GW4–126 kV atjungimo jungiklius šiam pagrindiniam miesto elektros tinklo atnaujinimo projektui, kad pagerintų 20 kvadratinių kilometrų komercinio ir gyvenamojo ploto elektros energijos tiekimo patikimumą.
5. Veikimo našumas: montavimas ir paleidimas buvo sėkmingai baigti per 45 dienas. Stabilus veikimas buvo pasiektas esant didžiausiai vasaros apkrovai (1,2 karto vardinė srovė) 2025 m., be perkaitimo ar prasto kontakto klausimus. Atliekant kasmetines izoliacijos ir mechanines apžiūras, defektų buvo nulis. Priežiūros darbo krūvis sumažėjo 40%, lyginant su senaisiais jungikliais, žymiai pagerinant pastočių priežiūros saugą.
6. Klientų atsiliepimai: „Usune atjungimo jungikliai žymiai pagerino pastotės saugumą ir efektyvumą operacija. Jų kokybė ir stabilumas yra išskirtiniai. Mes ir toliau rinksimės Usune kaip pageidaujamą tiekėją.

Pagrindiniai techniniai parametrai

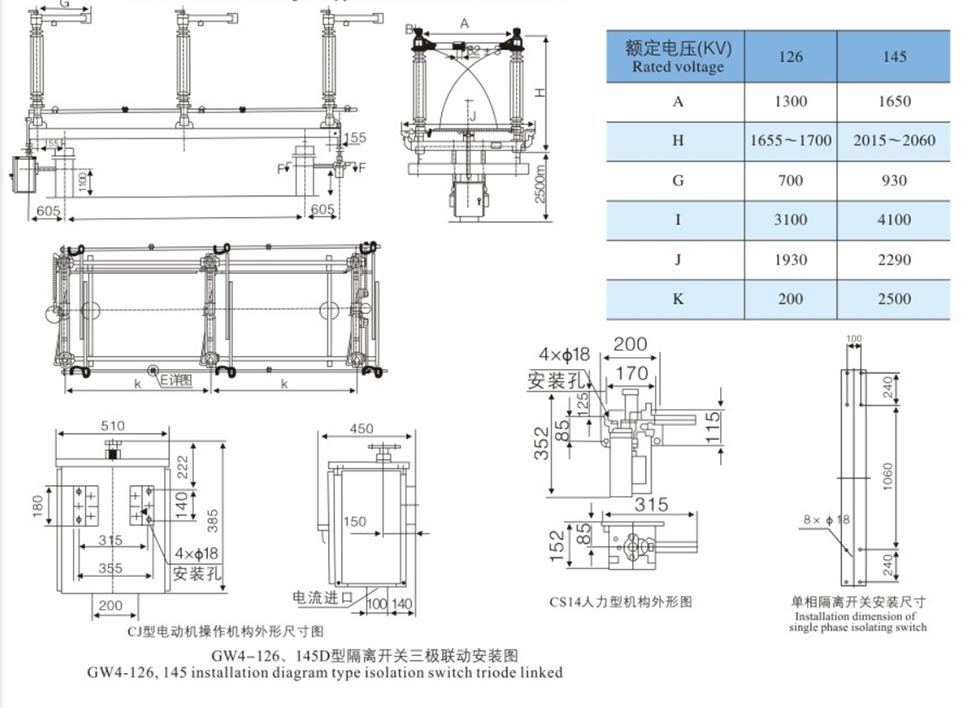

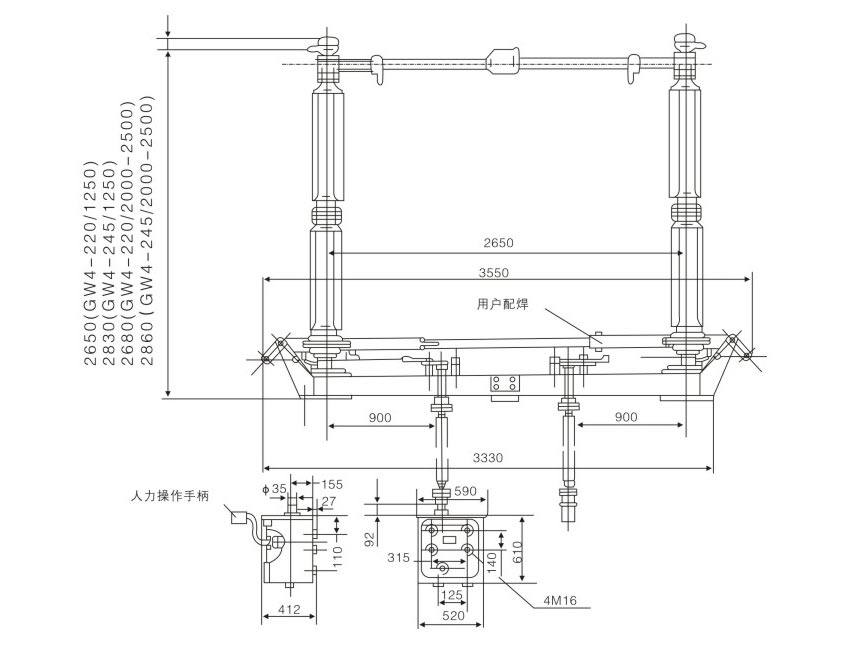

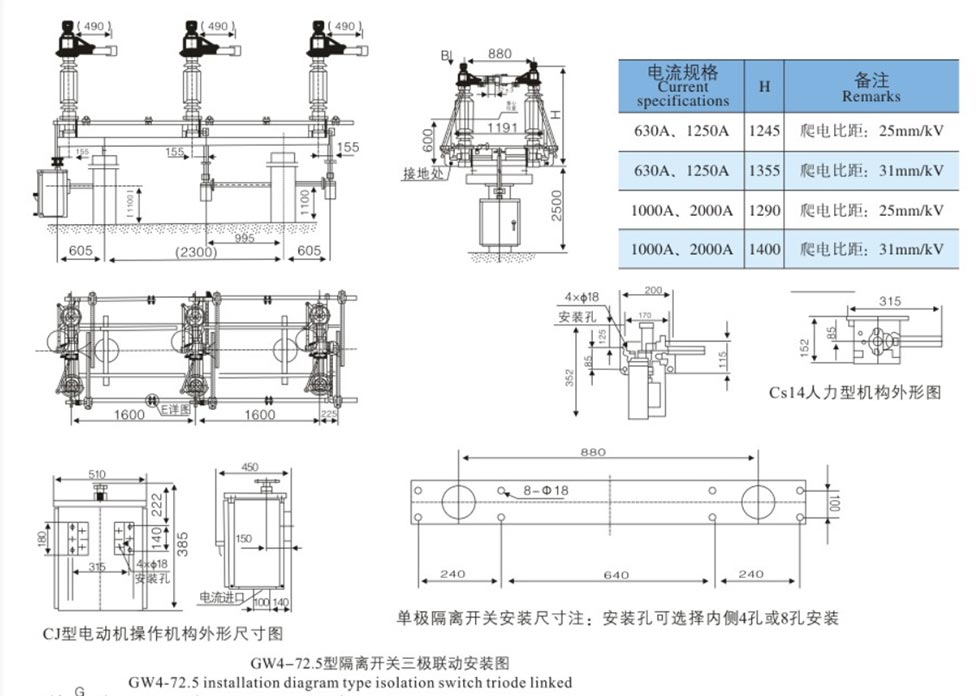

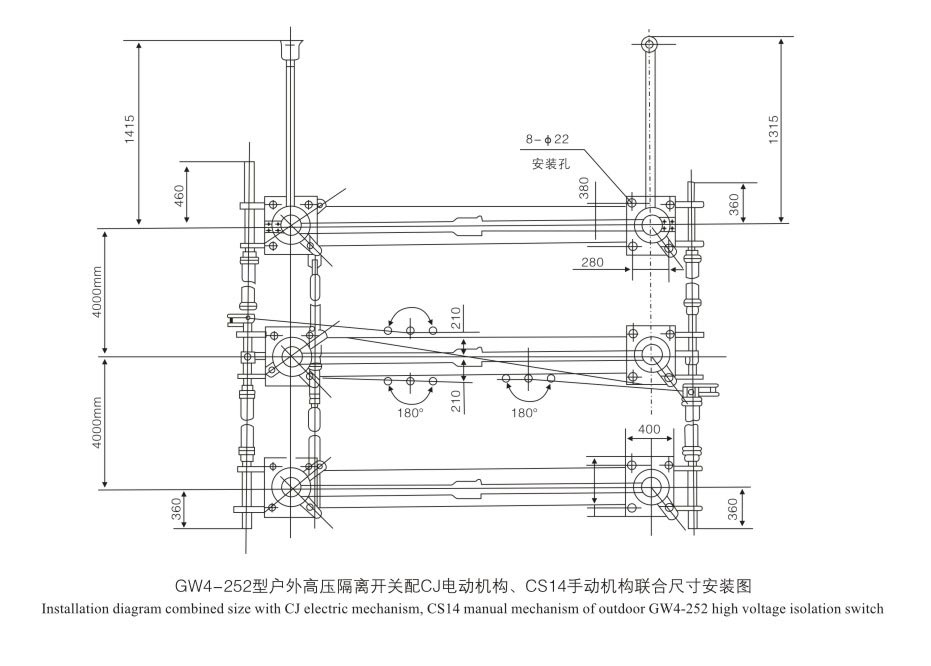

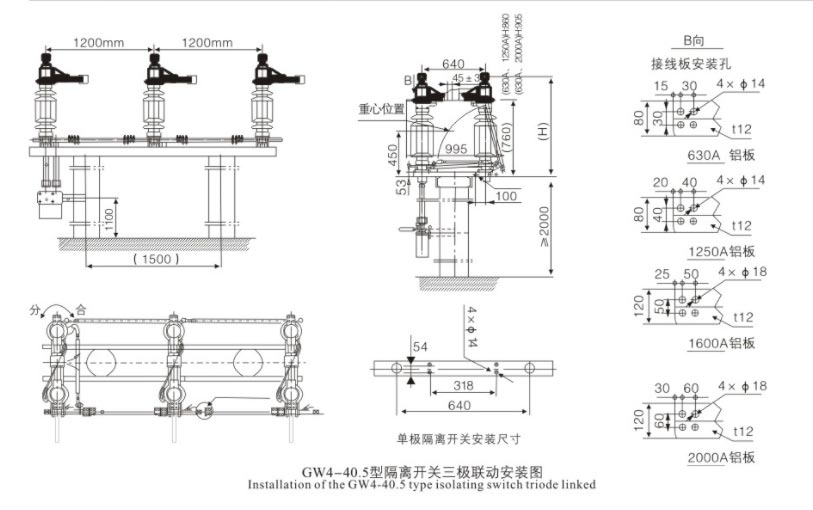

Išoriniai matmenys

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

DUK

1 klausimas: Ar GW4 serijos 110 kV 126 kV atjungimo jungiklio izoliatorius gali nutraukti apkrovos srovę arba trumpojo jungimo srovę?

A: Ne. 110kv 126kv atjungimo jungiklių izoliatoriai skirti tik grandinės perjungimui be apkrovos su įtampa. Jie turi būti naudojami kartu su grandinės pertraukikliais. Prieš pradedant eksploatuoti, grandinė turi būti atjungtas naudojant grandinės pertraukiklį, kad būtų užtikrintas išjungimas prieš naudojant atjungimo jungiklį.

2 klausimas: kokioms aplinkos sąlygoms šis produktas tinka?

A: Jis gali stabiliai veikti šiose aplinkose: aplinkos temperatūra nuo -30 ℃ iki +40 ℃; aukštis ≤2000 m (aukštesnis aukščio modeliai gali būti pritaikyti pagal pageidavimą); taršos lygis nuo bendros iki vidutinės iki didelės taršos (yra taršai atsparių modelių); vėjo greitis ≤35m/s; seisminis intensyvumas ≤8 laipsniai.

Išvada

Kaip profesionalus aukštos įtampos elektros įrangos gamintojas, „Usune Electric“ GW4 serija 110kv 126kv Atjungimo jungiklio izoliatoriai sujungia pažangų dizainą, aukštos kokybės medžiagas ir tikslią gamybą, todėl jie yra idealus pasirinkimas elektrinėms, pastotėms ir dideliems pramonės objektams. Jie užtikrina saugų, patikima ir ilgalaikė elektros izoliacijos apsauga. Remiantis visapusiška kokybės sistema ir brandžia sritimi „Usune“ yra įsipareigojusi remti įvairius kritinės energijos infrastruktūros projektus visame pasaulyje.
