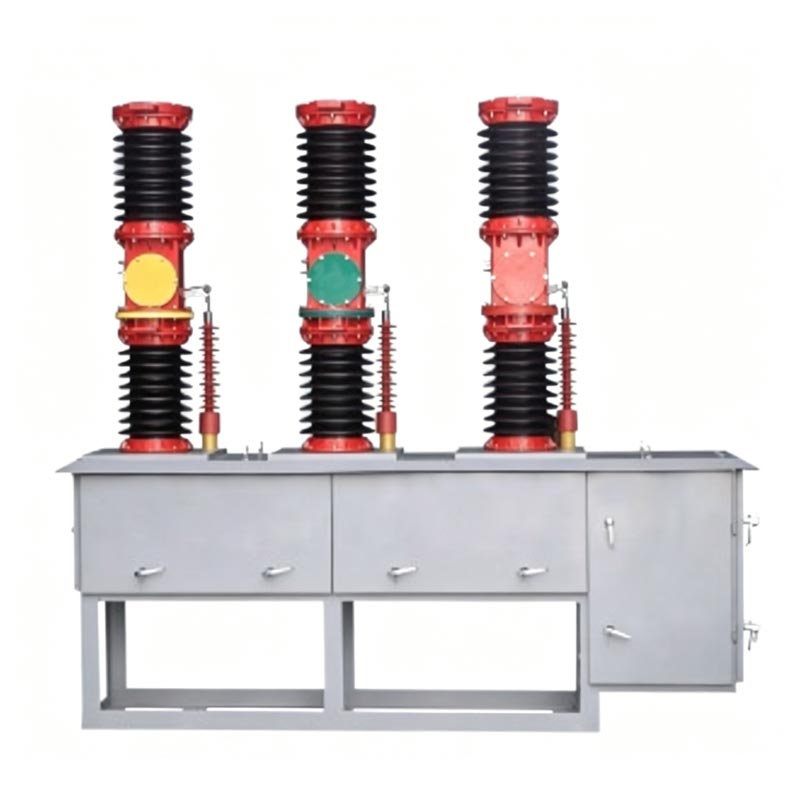

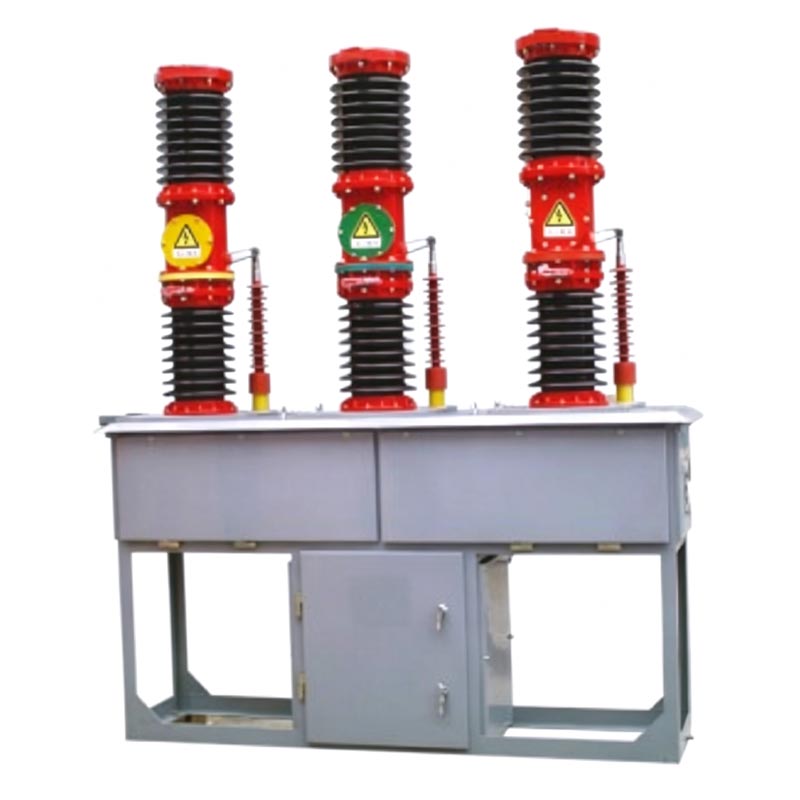

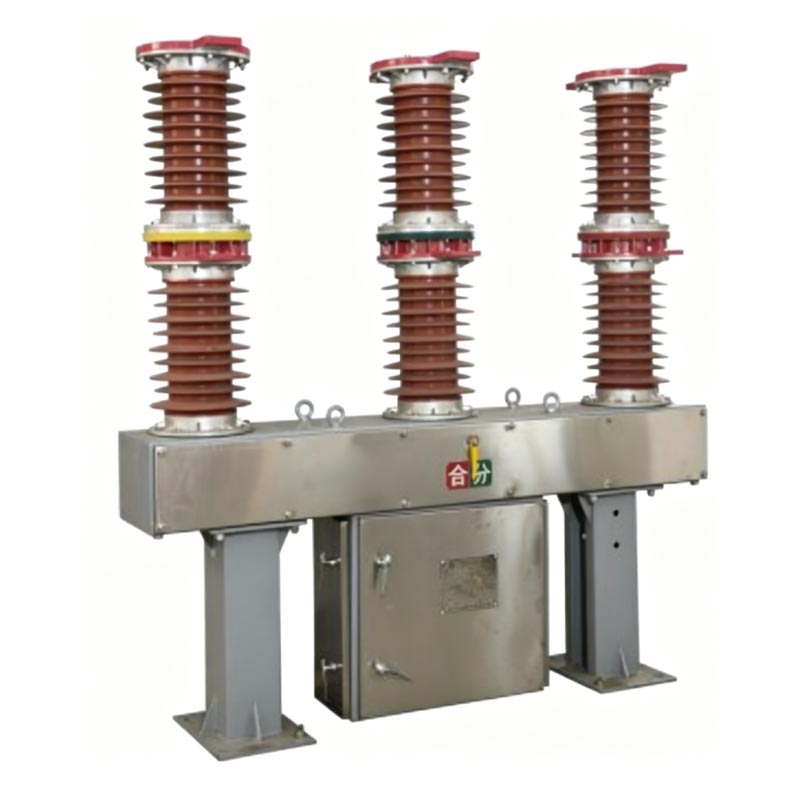

Usune Zw7-40.5 lauko vakuuminis grandinės pertraukiklis yra lauko aukštos įtampos vakuuminis grandinės pertraukiklis, tinkamas 50 Hz trifazės kintamosios srovės, 24–40,5 kV elektros perdavimo ir paskirstymo sistemos, pirmiausia naudojamos sistemos valdymui, apsaugai, sekcijavimas ir kondensatorių blokų perjungimas. Kai naudojamas kartu su pakartotiniu uždarikliu, jis įgalina išmanųjį segmentavimą iš naujo atjungiamas elektros sistemos valdymas; jis palaiko spyruoklinius arba elektromagnetinius veikimo mechanizmus, turi stabilų mechaninį veikimą ir nekelia gaisro ar sprogimo pavojaus; jis atitinka GB1984-1989 „AC aukštos įtampos grandinės pertraukiklius“ ir IEC56, IEC62271-100 "Aukštos įtampos kintamosios srovės grandinės pertraukikliai" standartai.
1. Puikus laužymo efektyvumas: naudojama vakuuminio lanko gesinimo technologija, todėl stipriai lūžta
talpa, ilgas elektrinis tarnavimo laikas ir mechaninis iki 10 000 ciklų.
2. Nereikalaujantis priežiūros ir patikimas: paprasta konstrukcija, nereikalaujanti reguliarios priežiūros ir ilgas tarnavimo laikas.
3. Puikios izoliacijos ir apsaugos nuo taršos charakteristikos: stiprios lauko izoliacijos savybės ir išskirtinės savybės
gebėjimas kovoti su tarša.
4. Lanksti intelektuali konfigūracija: gali būti su įmontuotu srovės transformatoriumi (tikslumas iki 0,2S
klasė) dozavimui ir trifazių jungčių apsaugai.
5. Platus veikimo mechanizmų suderinamumas: pritaikomas prie spyruoklinių arba elektromagnetinių veikimo mechanizmų, leidžiantis
dažnas ir patikimas veikimas.
1. 24-40,5kV perdavimo ir skirstymo linijos bei pastotės
2. Miesto ir kaimo elektros tinklų atnaujinimo ir plėtros projektai
3. Vėjo jėgainės, saulės elektrinės ir pramoninės elektros energijos sistemos
4. Kondensatorių blokų perjungimo ir prijungimo grandinės pertraukiklių programos
5. Pakrantės, didelio aukščio ir labai užterštos vietovės
1. Projekto pavadinimas: 35kV vėjo jėgainių tinklo prijungimo projektas Šiaurės Kinijoje
2. Klientas: State Grid Hebei Electric Power Co., Ltd.
3. Projekto aplinkybės: šis vėjo jėgainių parkas yra pakrantės zonoje, kurioje yra daug drėgmės, daug druskos ir dažnos perkūnijos. Jo 35 kV išeinančios linijos sistemai reikia patikimų automatinių jungiklių valdymui, gedimui izoliacija ir automatinio uždarymo operacijos.
4. Sprendimas: „Uxin Electric“ pateikė 12 Zw7-40.5 lauko vakuuminių grandinės pertraukiklių komplektų su spyruokliniai mechanizmai ir 0,2S klasės įmontuoti srovės transformatoriai.
5. Taikymo pasiekimai
- Stabilus veikimas daugiau nei 5 metus esant dideliam drėgnumui ir daug druskos purškimo aplinkoje
- 100% sėkmės rodiklis atliekant 187 trumpojo jungimo nutraukimo operacijas
- Pažangi pakartotinio uždarymo funkcija sumažina elektros energijos tiekimo nutraukimo laiką 85%
- Techninės priežiūros nereikalaujantis dizainas sumažina metines eksploatacijos ir priežiūros išlaidas 60 %
6. Klientų atsiliepimai
„Usune Zw7-40.5 lauko vakuuminis grandinės pertraukiklis mūsų pakrantėje pademonstravo itin patikimą veikimą vėjo jėgainių parkas. Jo taršos prevencijos efektyvumas ir išmaniosios apsaugos funkcijos žymiai pagerėjo tinklo stabilumas“. – projektų vadovas, State Grid Hebei Electric Power Co., Ltd.
| Prekė | Vienetas | Parametrai | |
| Nominali įtampa | kV | 40.5 | |
| Vardinis izoliacijos lygis | 1min Maitinimo dažnio atsparumo įtampa | kV | 95 |
| Žaibo impulso atsparumo įtampa (didžiausia vertė) | kV | 185 | |
| Nominali srovė | A | 630/1000/1250/1600/2000 | |
| Nominali trumpojo jungimo išjungimo srovė | kA | 12.5/16/20/25/31.5 | |
| Nominali veikimo seka | 0-0,3s-C0-180s-0 | ||
| Pertraukos laikai vardinei trumpojo pertraukimo srovei | Laikai | 12 | |
| Nominali trumpojo jungimo pertrauka ir uždarymo srovė (piktinė) | kA | 50/63/80 | |
| Vardinė didžiausia atsparumo srovė | kA | 50/63/80 | |
| Nominali trumpalaikė atsparumo srovei | kA | 20/25/31.5 | |
| Nominali trumpojo jungimo trukmė | s | 4 | |
| Vidutinis išjungimo greitis | m/s | 1,5 ± 0,20 | |
| Vidutinis įjungimo greitis | m/s | 0,7 ± 0,2 | |
| Sutarties įjungimo atšokimo laikas | ms | ≤ 2 | |
| Trifazis įjungimo/išjungimo sinchroniškumo laiko skirtumas | ms | ≤ 2 | |
| Įsijungimo laikas | ms | ≤ 150 | |
| Išjungimo laikas | ms | ≤ 70 | |
| Mechaninis gyvenimas | Laikai | 10000 | |
| Nominali darbinė įtampa ir pagalbinės grandinės vardinė įtampa | V | DC/AC110 220 | |
| Kiekvienos fazės kilpos nuolatinės srovės varža (neįskaitant prietaisų transformatorių) | μΩ | ≤ 50 | |
| Kiekvienos fazės kilpos nuolatinės srovės varžos | mm | 3 | |
A: Galima naudoti spyruoklinius arba elektromagnetinius mechanizmus. Spyruokliniai mechanizmai siūlo aukštą patikimumas ir mažos priežiūros sąnaudos, todėl tinka daugeliui lauko įrenginių.
A: Taip. Užsakant reikia nurodyti srovės santykį ir tikslumo klasę (0,2S/0,5/10P10).
A: Normaliai naudojant, priežiūros nereikalaujantis laikotarpis yra 10–15 metų. Kas 2 metus rekomenduojama atlikti vizualinį patikrinimą, ir smulkią mechaninę apžiūrą kas 5 metus.
Usune Zw7-40.5 lauko vakuuminis grandinės pertraukiklis sujungia pažangią vakuumo technologiją, tvirtą konstrukcijos dizainą ir protingos funkcijos. Kaip patikimas Kinijos tiekėjas, Usune Electric nuolat užtikrina aukštos kokybės ir didelio našumo gaminiai, todėl jie yra idealus pasirinkimas šiuolaikinėms elektros sistemoms, kurioms reikalingas patikimumas, saugumas ir mažos gyvavimo ciklo išlaidos.
