Nuolat tobulėjant pramoninėms elektros sistemoms, elektrinėms ir elektros objektams reikia saugesnių ir patikimesnių elektros izoliavimo sprendimų įrenginių priežiūros metu.Aukštos įtampos atjungiamieji jungikliaiatlieka esminį vaidmenį užtikrinant elektros saugą, užtikrinant patikimą izoliaciją ir gerinant priežiūros efektyvumą.

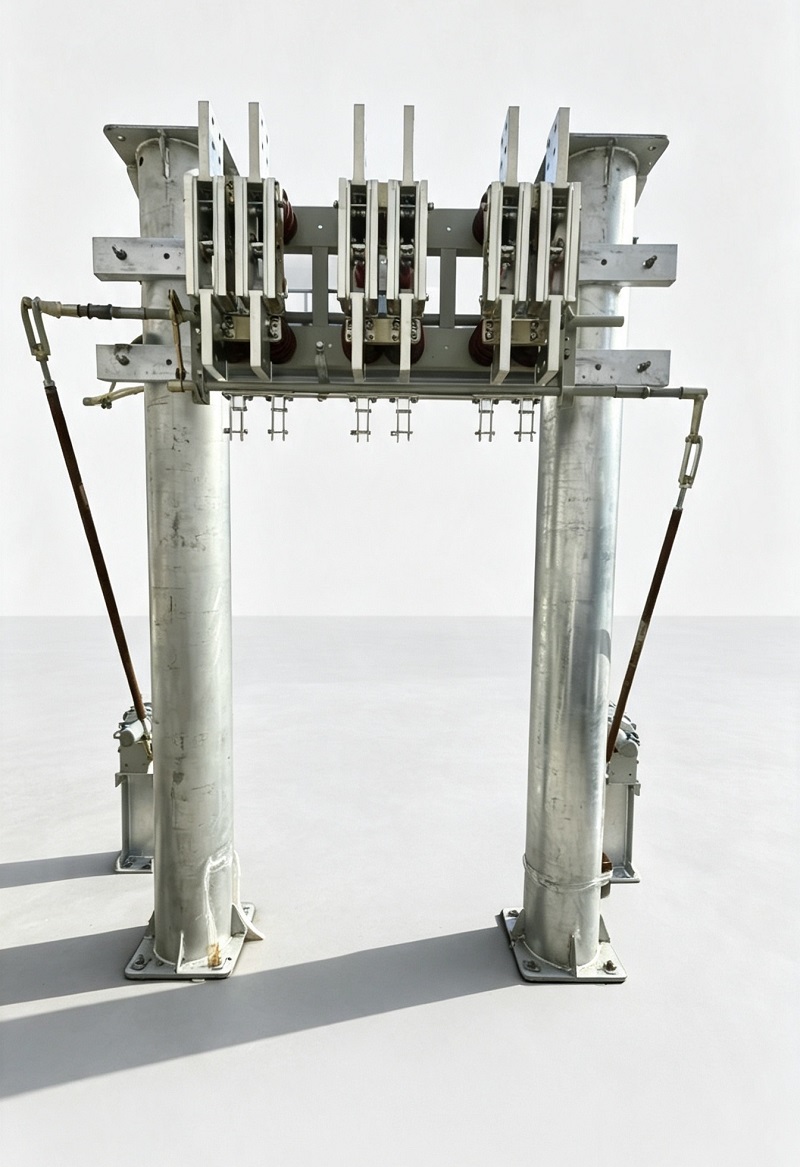

GN22-6 serijos vidaus aukštos įtampos atjungimo jungiklis yra naujos kartos aukštos įtampos elektros prietaisas, sukurtas vidutinės įtampos elektros sistemoms. Integruodama pažangią mechaninio perdavimo technologiją, optimizuotas kontaktų struktūras ir didelio stiprumo laidžius komponentus, GN22-6 serija užtikrina patikimą didelių elektrinių ir pramoninių elektros įrenginių izoliaciją.
GN22-6 patalpų aukštos įtampos atjungimo jungiklis daugiausia naudojamas didelėse elektrinėse ir elektros sistemose, siekiant atskirti maitinimo šaltinius įrangos tikrinimo ir priežiūros metu. Gaminį galima sukonfigūruoti kaip tris nepriklausomus vieno poliaus blokus arba integruotą trijų polių agregatą, suteikiantį lanksčias montavimo galimybes skirtingiems elektros energijos sistemos reikalavimams.
Atjungimo jungiklis ir jo veikimo mechanizmas atitinka GB 1985 (kintamoji srovėAukštos įtampos atjungimo jungikliaiir įžeminimo jungikliai), užtikrina patikimą veikimą ir suderinamumą su aukštos įtampos elektros įrangos standartais.
| Prekė | Techninis reikalavimas |
|---|---|
| Aukštis virš jūros lygio | ≤1000 m |
| Aplinkos temperatūra | -25 ℃ ~ +40 ℃ |
| Santykinė drėgmė | ≤90 % (esant +25 ℃) |
| Diegimo aplinka | Nėra stiprių korozinių dujų, druskos rūko, dulkių, sprogstamųjų ar erozinių medžiagų |
| Vibracijos būklė | Nėra dažnos stiprios vibracijos |
GN22-6 serija turi trijų polių peilio ašmenų struktūrą. Kiekvieno poliaus laidžios dalys yra pritvirtintos prie pagrindo rėmo per stulpų izoliatorius arba įvorių izoliatorius, užtikrinant stabilų mechaninį atramą ir elektros izoliacijos veikimą.
Jungiklių mentės yra pagamintos iš sutirštinto vario plokščių, naudojant tikslią apdirbimo technologiją, gerinant laidžių komponentų paviršiaus kokybę ir elektrinį laidumą. Optimizuota kontaktų struktūra užtikrina patikimą jungties veikimą ir savaiminio išsivalymo galimybę eksploatacijos metu, padeda sumažinti atsparumą kontaktams ir pagerinti aptarnavimo stabilumą.

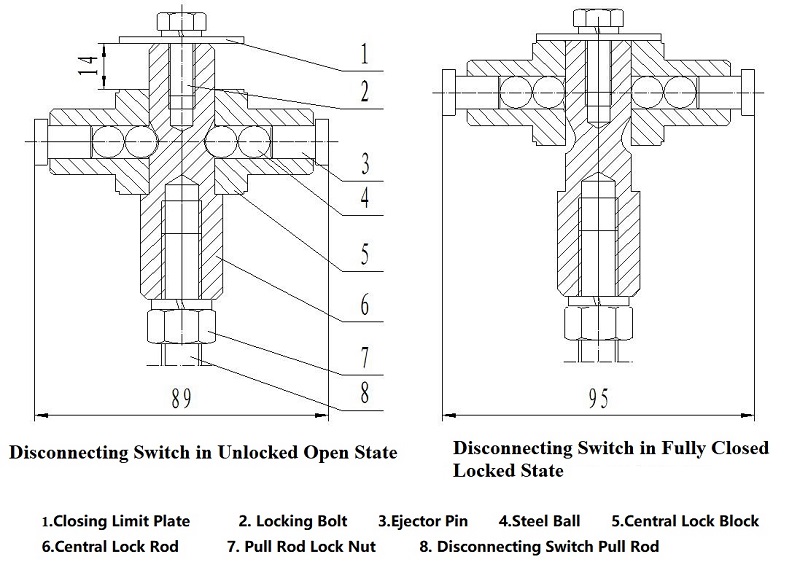

Skirtingai nuo tradicinių atjungimo jungiklių mechanizmų, GN22-6 serija naudoja specialiai sukurtą dviejų pakopų uždarymo ir užrakinimo mechanizmą, kad išspręstų bendrą iššūkį tarp didelio kontaktinio slėgio ir darbinio sukimo momento.
Per pirmąjį pagrindinio veleno sukimąsi 80° jungiklio ašmenys iš visiškai atidarytos padėties pasislenka į preliminarią uždarą padėtį.
Tolesnio 10° sukimosi metu fiksavimo bloko mechanizmas varo centrinio užrakto strypą, plieninius rutulius ir išmetimo kaiščius. Magnetinės užrakto plokštės sustiprina jėgą per svirties struktūrą, padidindamos trauką maždaug 5,5 karto ir sukurdamos stiprų kontaktinį spaudimą ant jungiklio mentės.
Ši naujoviška struktūra suteikia:
GN22-6 serija palaiko įvairius vardinės srovės reikalavimus, todėl yra tinkama didelės srovės paskirstymo ir priežiūros izoliavimo programoms.
| Modelis | Nominali įtampa (kV) | Maksimali darbinė įtampa (kV) | 1 minutės galios dažnio atsparumo įtampa (kV) | Nominali srovė (A) | Dinaminio stabilumo srovė (kA) | 3 s terminio stabilumo srovė (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Pastabos: GN22-10 reiškia plokščią montavimo tipą; C reiškia sienelės tipą; D reiškia įžeminimo tipą.
Atjungiamasis jungiklis GN22-6 palaiko horizontalius, vertikalius ir pasvirusius montavimo būdus, leidžiančius lanksčiai integruoti į skirtingas elektros sistemas.
Suderinami veikimo mechanizmai:
| Nominali srovė | Maksimalus darbinis sukimo momentas |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
Norint išlaikyti stabilų veikimą, po paleidimo reikia reguliariai tikrinti ir prižiūrėti. Rekomenduojamos priežiūros procedūros apima:
| Komponentas | Rekomenduojama medžiaga |
|---|---|
| Judantys komponentai | ZG-1 tepamasis tepalas |
| Kontaktinio paviršiaus apsauga | Pramoninis vazelinas SYB1607 |
Elektros sistemoms ir toliau tobulėjant siekiant didesnio pajėgumo ir geresnio patikimumo, pažangi atjungimo jungiklių technologija tampa vis svarbesnė energijos saugai ir įrangos priežiūrai.
Didelės srovės galia, optimizuotos kontaktų struktūros ir patikima mechaninė konstrukcija GN22-6 vidaus aukštos įtampos atjungimo jungiklis yra patikimas elektrinių, pastočių ir pramoninių elektros sistemų izoliacijos sprendimas.
Gerindama eksploatavimo saugą ir įrangos patikimumą, GN22-6 serija palaiko vidutinės įtampos elektros infrastruktūros modernizavimą ir stabilų vystymąsi.
