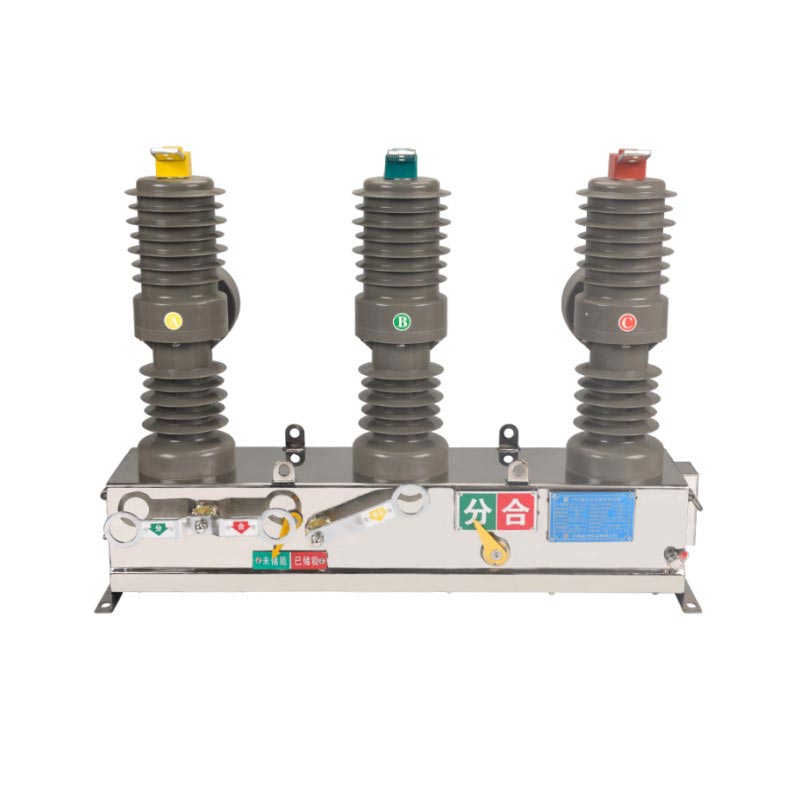

Usune ZW32-12 11 kV stulpelis montuojamas vakuuminis grandinės pertraukiklis yra lauko stulpas montuojamas vakuuminis grandinės pertraukiklis specialiai sukurta 10kV–12kV elektros paskirstymo sistemoms. Jame naudojamas didelio patikimumo vakuuminis pertraukiklis lankas gesinti, tiksliai ir saugiai įjungti ir išjungti įvairias sroves. Jo tvirta mechaninė konstrukcija palaiko dažnas veikimas ir tinka scenarijams, kai reikia pakartotinai perjungti.
- Nominali įtampa: 12kV (suderinamas su 10kV/11kV sistemomis)
- Dažnis: 50/60Hz
- Fazių skaičius: Trifazė kintamoji srovė
- Izoliacija: Lauko kokybės anti-senėjimo ir korozijai atsparios medžiagos
- Veikimo metodas: Rankinis / elektrinis, suderinamas su išmaniaisiais valdikliais
- Greitas vakuuminio lanko gesinimo greitis, trumpas pertraukimo laikas ir didelis veikimo stabilumas;
- Puiki trumpojo jungimo pertraukimo galia, efektyviai apsauganti linijas ir įrangą;
- Ilgas mechaninis ir elektrinis tarnavimo laikas, tinka dažnai eksploatuoti.

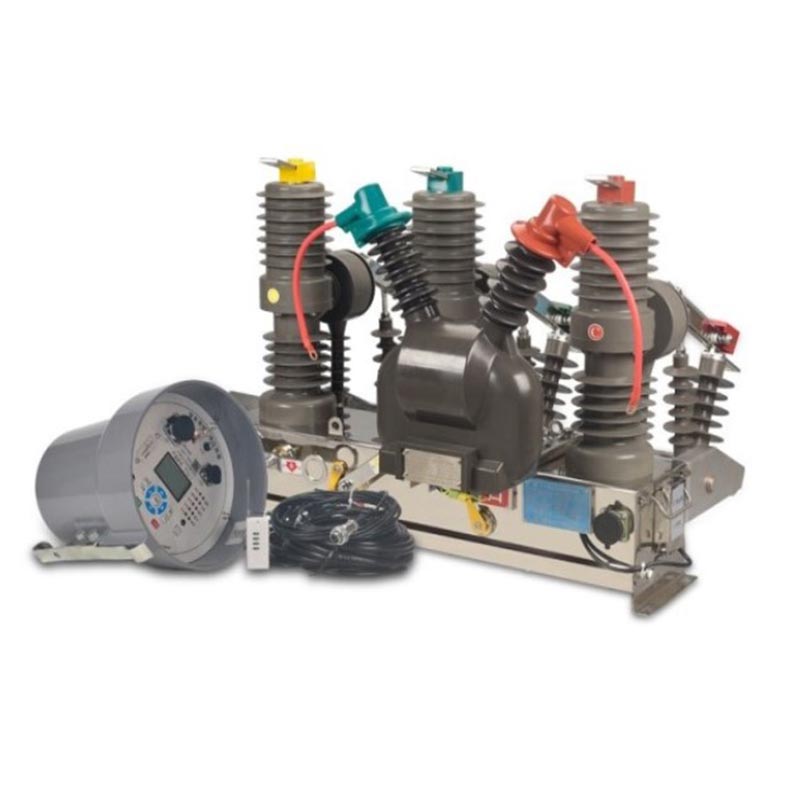

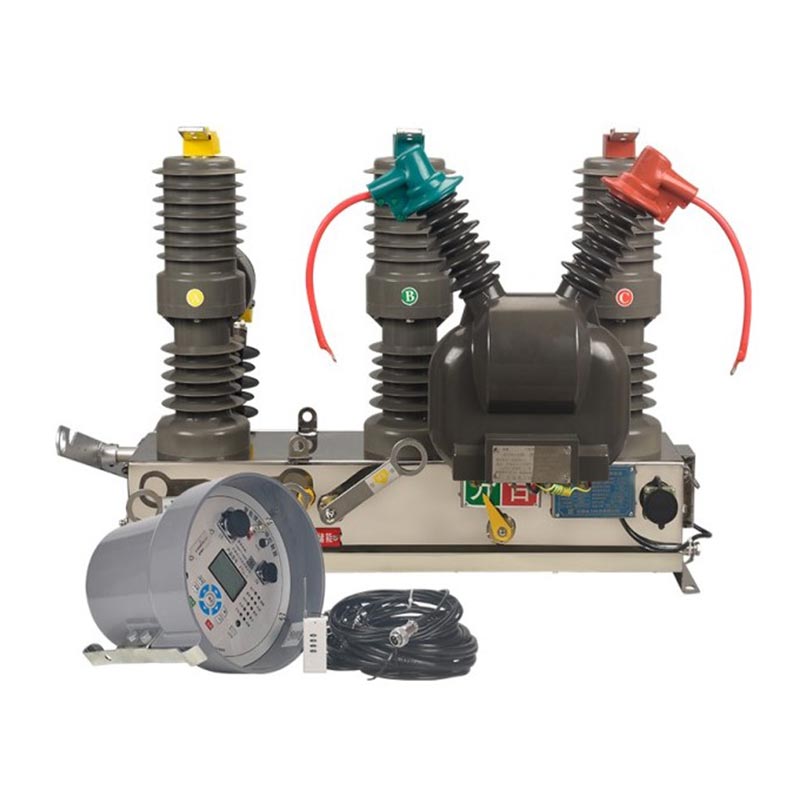

Suporuotas su Usune išmaniuoju valdikliu, jis gali sudaryti automatinį pakartotinį uždarymą, suvokdamas:
- Nuotolinis valdymas: nuotolinis atidarymo ir uždarymo operacija, kurią atlieka išsiuntimo centras;
- Telemetrija: srovės, įtampos, galios ir energijos duomenų stebėjimas realiuoju laiku;
- Nuotolinis signalizavimas: aktyviai praneša apie įrangos būseną, aliarmą ir informaciją apie gedimus;
- Nuotolinis reguliavimas: Apsaugos parametrų nustatymas ir keitimas internetu.
- Visiškai uždara IP54+ apsaugos klasė, atspari dulkėms, lietui ir kondensatui;
- Stabilus veikimas aplinkoje nuo -40 ℃ iki +70 ℃, atsparus druskos purslams, drėgmei ir taršai;
- Kompaktiška konstrukcija, montuojama ant stulpo, lengvai montuojama ir reikalaujanti minimalios priežiūros.
Kaimo elektros tinklo automatizavimo atnaujinimo projektas Anhui provincijoje, Kinijoje
Dažni trumpalaikiai gedimai (žaibo smūgis, sąlytis su medžiu) kaimo elektros tinkluose, lėtas gedimų izoliavimo greitis ir didelė didelio masto elektros energijos tiekimo nutraukimo rizika.
Įdiekite 120 „Usune ZW32-12“ atjungiklių su išmaniaisiais valdikliais kaip ant stulpo montuojamus atjungiklius 10 kV oro linijoms.
- Gedimų izoliavimas: automatinis išjungimas per 50 ms trumpojo jungimo gedimo atveju, maitinimo atstatymas per 1 minutę
nesugedusios vietos;
- Laikinų gedimų pašalinimas: Automatinis pakartotinis uždarymas pašalina 85% laikinų elektros energijos tiekimo sutrikimų;
- Nuotolinis valdymas: „Keturios nuotolinės“ funkcijos sumažina patikrinimo vietoje darbo krūvį 60% ir pagerina siuntimą
efektyvumas 70%;
- Patikimumas: po daugiau nei dvejų eksploatavimo metų vidutinis laikas tarp gedimų (MTBF) yra >85 000 valandų be didelių gedimų, pagerinantis energijos tiekimo patikimumą daugiau nei 30 000 kaimo vartotojų.
| Prekė | Vienetas | Parametrai | ||
| Nominali įtampa | kV | 12 | ||
| Vardinis izoliacijos lygis | 1min Maitinimo dažnio atsparumo įtampa | Sausas testas | kV | 42；48 |
| Drėgnas testas | 34 | |||
| Žaibo impulso atsparumo įtampa (didžiausia vertė) | 75；85 | |||
| Vardinis dažnis | Hz | 50 | ||
| Nominali srovė | A | 630 | ||
| Nominali trumpojo jungimo išjungimo srovė | kA | 12.5/16/20 | ||
| Nominali trumpojo jungimo pertrauka ir uždarymo srovė (piktinė) | kA | 50 | ||
| Vardinė didžiausia atsparumo srovė | kA | 50 | ||
| 4S 4s Nominali trumpo laiko atsparumo srovė | kA | 20 | ||
| Nominali veikimo seka | 0-0,3s-C0-180s-0 | |||
| Uždarymo stabdymo laikas / Pertraukimo vožtuvo laikas | ms | 25-50/15-50 | ||
| Pertraukos laikai vardinei trumpojo pertraukimo srovei | Laikai | 30 | ||
| Mašinos gyvavimo laikas | Laikai | 10000 | ||
| 1min galios dažnis atlaiko valdymo grandinės ir pagalbinės grandinės įtampą | V | 2000 | ||
| Nominali darbinė įtampa ir pagalbinės grandinės vardinė įtampa | V | DC220/AC220 | ||
| Viršsrovės trigeris | Nominali srovė | A | 5 | |
| Išjungimo srovės teisingumas | % | ±10 | ||
A: Jo vakuuminis pertraukiklis turi mažą kontaktų susidėvėjimą ir ilgą elektros tarnavimo laiką; jo tikslus spyruoklinis veikimo mechanizmas pasižymi dideliu mechaniniu stabilumu (mechaninių operacijų skaičius ≥10 000 kartų); jos medžiagos ir struktūra yra atsparus nuovargiui, išlaikantis stabilų veikimą kartotinių operacijų metu, todėl tinkamas dažnai perjungimo scenarijus, pvz., kondensatorių blokus ir pramonines linijas.
A: Prijunkite ZW32-12 prie Usune FTU valdiklio per RS-485 arba belaidį ryšį (4G/LoRa). Valdiklis surenka įrenginį duomenis, palaiko ryšį su pagrindine stotimi ir vykdo nuotolines komandas, taip valdydamas nuotolinį valdymą, realiojo laiko telemetrija, būsenos nuotolinis signalizavimas ir nuotolinio reguliavimo internetu funkcijos.
A: Šis gaminys beveik nereikalauja priežiūros. Rekomenduojama reguliariai tikrinti:
- Kas 1-2 metus: patikrinkite sandariklius, tvirtinimo detales ir izoliacijos veikimą;
- Kas 2-3 metus: patikrinkite vakuuminio pertraukiklio vientisumą ir išmatuokite kontaktinę varžą;
- Kas 5 metus: atlikite išsamų mechaninio ir elektrinio veikimo kalibravimą. „Usune“ suteikia
visą gyvenimą trunkančios techninės pagalbos ir mokymo paslaugos.
„Usune ZW32-12 11 KV“ ant stulpo montuojamas vakuuminis grandinės pertraukiklis sujungia puikų našumą, protingą veikimą, ir ilgaamžiškumą. Kaip pirmaujanti gamintoja Kinijoje, Usune užtikrina patikimą gaminių kokybę, prisitaikanti prie miesto ir kaimo elektros tinklai, pramonės parkai ir naujos energetikos sistemos, todėl tai yra pageidaujama įranga šiuolaikinėje energetikoje platinimo laukas. „Usune“ turi brandžią praktinę patirtį ir visapusišką techninę pagalbą tapti patikimu tiekėju ir gamintoju pasaulinės energetikos infrastruktūros sektoriuje.
