Straipsnio apžvalga
Šiame vadove paaiškinama, kaip veikia oru izoliuotas žiedinis pagrindinis blokas, kurie komponentai lemia jo veikimą, kaip įvertinti jo technines specifikacijas ir ką pirkėjai turėtų patikrinti prieš pirkdami. Tai taip pat apima bendrus taikymo iššūkius, eksploatavimo saugą ir techninės priežiūros praktiką, kurios gali padėti sumažinti prastovų, kurių galima išvengti.

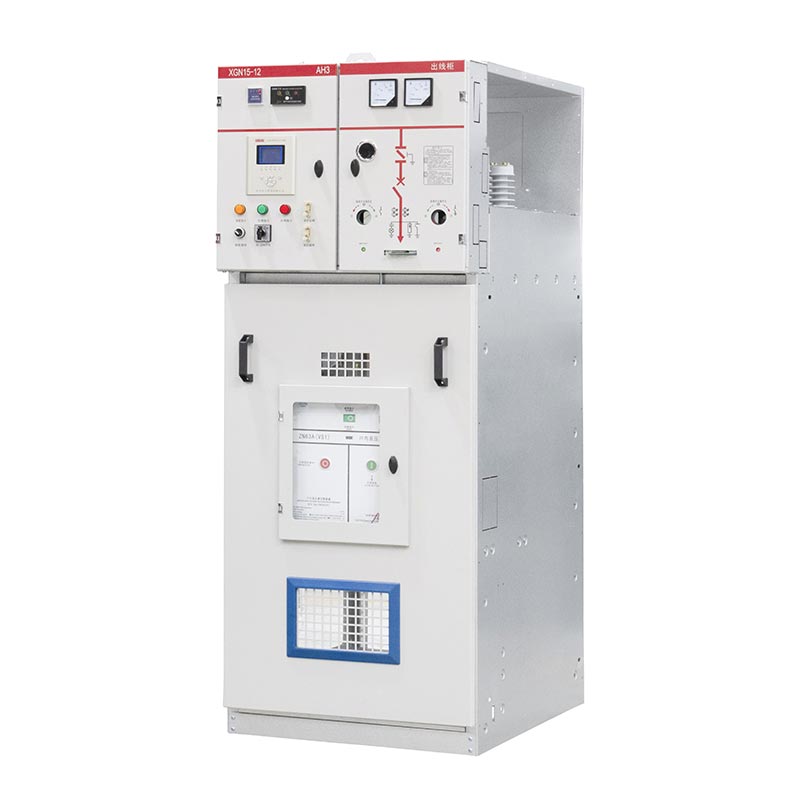

1. Kas yra oro izoliuoto žiedo pagrindinis blokas RMU?
Anoru izoliuotas žiedinis pagrindinis blokas RMUyra vidutinės įtampos elektros skirstomųjų įrenginių mazgas, skirtas prijungti, valdyti ir izoliuoti grandines skirstomajame tinkle. Jis naudoja atmosferos orą kaip izoliacinę terpę aplink taikomus maitinimo elementus, o ne SF₆ dujas kaip pagrindinę izoliacijos terpę šiuose skyriuose.
Terminasžiedo pagrindinis blokasaprašomas įrangos vaidmuo skirstant žiedą. Žiedas paprastai jungia kelis paskirstymo taškus, leidžiančius elektros energijai pasiekti pastotę iš skirtingų krypčių, kai tai leidžia tinklo konstrukcija ir veikimo konfigūracija. RMU sujungia kelias perjungimo funkcijas kompaktiškame korpuse, padėdamas paskirstymo operatoriams valdyti tiektuvus ir transformatorių jungtis.
Skirtingai nuo paskirstymo transformatoriaus, kuris keičia elektros įtampą, RMU valdo vidutinės įtampos grandinių prijungimą ir atjungimą. Priklausomai nuo konfigūracijos, jis gali užtikrinti apkrovos perjungimą, izoliaciją, įžeminimą ir tiektuvo apsaugą per saugiklius arba grandinės pertraukiklius.
Oru izoliuoti RMU naudojami tais atvejais, kai inžinieriams reikia aiškiai apibrėžtų perjungimo funkcijų, izoliacijos be dujų ir konfigūracijos, tinkamos montavimo aplinkai. Prieš nurodydama vieną, projekto komanda turėtų patvirtinti sistemos įtampą, gedimo lygį, veikimo schemą, laisvą erdvę ir taikomus komunalinių paslaugų reikalavimus.
2. Kaip veikia oro izoliuotas RMU?
Oru izoliuotas RMU valdo elektros energiją, valdydamas jungtis tarp įeinančių žiedinių tiektuvų ir išeinančių paskirstymo grandinių. Įprastu trijų krypčių išdėstymu du funkciniai blokai jungia žiedinio kabelio dalis, o trečiasis tiekia arba apsaugo vietinį transformatoriaus tiektuvą.
Įprastas paskirstymo veikimas
Įprasto veikimo metu perjungimo įtaisai išdėstomi pagal tinklo patvirtintą veikimo planą. Daugelyje paskirstymo tinklų naudojamas žiedo formos kabelių išdėstymas su įprastai atviru tašku. Šis išdėstymas išsaugo alternatyvų tiekimo kelią, nebūtinai eksploatuojant viso žiedo kaip uždaro ciklo.
Gedimų izoliavimas ir tiekimo atstatymas
Jei kabelio sekcijoje atsiranda gedimas, apsaugos įtaisai nustato arba nutraukia gedimą, kaip numatyta, o operatoriai arba patvirtinta automatikos sistema izoliuoja paveiktą sekciją. Likęs sveikas tinklas gali būti atkurtas naudojant alternatyvų tiektuvą, jei tai leidžia įrangos įvertinimai, tinklo pajėgumas, apsaugos koordinavimas ir perjungimo procedūros.
| Veikimo būklė | RMU funkcija | Veiklos tikslas |
|---|---|---|
| Normalus veikimas | Palaiko paskirtas grandinės jungtis. | Tiekti maitinimą prijungtoms apkrovoms. |
| Planinė priežiūra | Atskiria atitinkamą grandinę ir įgalina patvirtintas įžeminimo procedūras. | Sukurkite saugias darbo sąlygas. |
| Kabelio gedimas | Veikia su sistemos apsaugos schema, kad nutrauktų arba izoliuotų paveiktą skyrių. | Apribokite paveiktą tinklo sritį. |
| Tinklo atkūrimas | Leidžiama įgaliotam perjungimui, kad būtų galima vėl prijungti sveikus skyrius, kai tai leidžiama. | Atkurkite paslaugą kuo saugiau ir greičiau. |
Svarbu atskirti apkrovos perjungimą nuo gedimo nutraukimo. Apkrovos pertraukimo jungiklis skirtas tam tikroms perjungimo užduotims atlikti; neturi būti daroma prielaida, kad ji nutraukia kiekvieną trumpojo jungimo srovę. Apsaugai nuo gedimų gali prireikti suderinto saugiklių jungiklio derinio arba grandinės pertraukiklio su tinkama apsaugine rele.
3. Kokie yra pagrindiniai oro izoliuoto RMU komponentai?
Tikslus vidinis išdėstymas skiriasi priklausomai nuo gamintojo ir modelio, tačiau daugumoje konstrukcijų derinami perjungimo įtaisai, laidininkai, izoliacinės konstrukcijos, saugos mechanizmai ir pasirenkama stebėjimo įranga.
Apkrovos pertraukų jungikliai
Apkrovos pertraukimo jungikliai jungia arba atjungia grandines nurodytomis įprastomis apkrovos perjungimo sąlygomis. Žiedinėje konfigūracijoje jie leidžia operatoriams valdyti įeinančio ir išeinančio kabelio dalis. Jų vardinės gamybos, lūžimo ir trumpalaikio atsparumo galimybės turi atitikti numatytą paskirtį.
Šynos ir elektros jungtys
Šynos suteikia laidžius kelius tarp funkcinių mazgų. Jų medžiaga, skerspjūvis, ryšio kokybė ir šiluminė konstrukcija turi įtakos srovės pralaidumui ir temperatūros kilimui. Kabelių galai taip pat turi būti suderinami su nurodytu kabelio tipu ir montavimo tvarka.
Įžeminimo jungikliai ir blokatoriai
Įžeminimo jungikliai suteikia galimybę įžeminti paskirtas izoliuotas grandinės dalis, kai tai leidžia patvirtinta veikimo seka. Mechaniniai arba elektriniai blokatoriai padeda išvengti draudžiamų perjungimo operacijų. Šie mechanizmai yra svarbūs, tačiau jie nepakeičia izoliacijos ir įtampos nebuvimo patikrinimo pagal taikomą saugos procedūrą.
Saugiklių ir jungiklių deriniai arba grandinės pertraukikliai
Transformatorių tiektuvuose gali būti naudojamas saugiklių jungiklis arba grandinės pertraukiklis su apsauginėmis relėmis. Tinkamas sprendimas priklauso nuo transformatoriaus charakteristikų, numatomos gedimo srovės, selektyvumo reikalavimų ir tinklo apsaugos filosofijos.
Izoliatoriai, gaubtai ir stebėjimo priedai
Izoliacinės atramos palaiko reikiamus elektrinius tarpus ir palaiko įtampinguosius komponentus. Korpusas apsaugo įrangą nuo gaminiui nurodytų aplinkos ir mechaninių sąlygų. Tinkamai integruoti pasirenkami įtampos indikatoriai, gedimų praėjimo indikatoriai, variklio operatoriai ir ryšio įrenginiai gali pagerinti veikimo matomumą ir nuotolinį valdymą.
4. Kokią naudą siūlo oro izoliacija?
Oro izoliacija gali suteikti praktinės naudos paskirstymo projektams, ypač kai projekto savininkas nori išvengti izoliacijos SF₆ pagrindu atitinkamuose skyriuose. Šių privalumų vertė priklauso nuo įrangos konstrukcijos ir eksploatavimo aplinkos.
- Oru izoliuotuose skyriuose SF₆ nereikalaujama:Tinkama konstrukcija leidžia išvengti tvarkymo, nuotėkio stebėjimo ir eksploatavimo pabaigos atkūrimo aspektų, susijusių su SF₆ tuose skyriuose.
- Matomos ir prieinamos priemonės, jei suplanuotos:Dėl kai kurių konstrukcijų apmokytiems darbuotojams lengviau patikrinti komponentus ir perjungimo vietas. Tikslaus modelio prieinamumas turi būti patikrintas.
- Modulinė konfigūracija:Funkciniai blokai gali būti išdėstyti taip, kad atitiktų skirtingus įeinančių, išeinančių ir transformatorių-tiektuvų reikalavimus, kai gaminių šeima palaiko reikiamus derinius.
- Praktinis techninės priežiūros planavimas:Jei oru izoliuotose sekcijose nėra SF₆, operatoriai vengia su dujomis susijusių techninės priežiūros darbų tose sekcijose, nors elektros ir mechaninė priežiūra tebėra būtina.
- Paskirstymo automatizavimo palaikymas:Pasirenkami variklio operatoriai ir stebėjimo priedai gali palaikyti nuotolinį perjungimą ir būsenos ataskaitų teikimą.
Kokie yra apribojimai?
Oro izoliuotoms konstrukcijoms gali prireikti didesnių elektros tarpų ir didesnio įrengimo ploto nei kai kurioms dujomis izoliuotoms alternatyvoms. Drėgmė, užterštumas, kondensacija, aukštis virš jūros lygio ir izoliacijos sąlygos taip pat gali turėti įtakos izoliacijos našumui. Konstrukcija be dujų automatiškai nereiškia, kad darbas nereikalauja priežiūros arba geresnis našumas kiekvienoje aplinkoje.
Pirkėjai turėtų palyginti visą įrangos konfigūraciją, įrengimo kainą, gyvavimo ciklo reikalavimus, aplinkos sąlygas ir taikomus reglamentus, o ne rinktis RMU, pagrįstą vien izoliacine medžiaga.
5. Kur naudojami oro izoliacijos RMU?
Oro izoliuoti žiediniai pagrindiniai įrenginiai gali būti naudojami įvairioms vidutinės įtampos paskirstymo reikmėms, atsižvelgiant į jų įtampą, apsaugos priemones, gaubto konstrukciją ir patvirtintas montavimo sąlygas.
Pramonės gamyklos
Gamyklos ir perdirbimo įmonės naudoja vidutinės įtampos skirstomąją įrangą transformatoriams, gamybos zonoms ir kitoms elektros apkrovoms tiekti. RMU gali palaikyti tiektuvo izoliaciją ir padėti priežiūros komandoms valdyti tinklo dalis, be reikalo nedarant įtakos visai svetainei.
Komercinė ir gyvenamoji plėtra
Biurų kompleksai, daugiabučiai, mažmeninės prekybos objektai ir mišraus naudojimo projektai gali naudoti RMU vietinėse paskirstymo pastotėse. Kompaktiški funkciniai susitarimai gali supaprastinti kelių transformatorių tiektuvų valdymą planuojamoje elektros infrastruktūroje.
Komunalinių paslaugų paskirstymo tinklai
Paskirstymo operatoriai gali įdiegti RMU tinklo prijungimo taškuose, kad galėtų valdyti tiekimo skyrius ir palaikyti atkūrimo procedūras. Pasirinktas įrenginys turi atitikti specifinius komunalinių paslaugų apsaugos, perjungimo, įrengimo ir dokumentacijos reikalavimus.
Atsinaujinančios energijos ir infrastruktūros projektai
Saulės įrenginiams, infrastruktūros objektams ir kitiems energijos projektams gali prireikti vidutinės įtampos perjungimo tarp surinkimo grandinių, transformatorių ir paskirstymo tinklo. RMU turi būti parinktas pagal faktinį gedimo įnašą, perjungimo funkciją ir tinklo prijungimo konstrukciją.
Lauko ar pakrantės įrenginių atveju projekto komandos turėtų papildomai įvertinti gaubto apsaugą, atsparumą korozijai, temperatūros diapazoną, kondensato kontrolę ir kabelių įvadų sandarinimą. Bet kurio konkretaus modelio tinkamumas turi būti patvirtintas pagal gamintojo deklaruotas eksploatavimo sąlygas.
6. Kokias specifikacijas pirkėjai turėtų patikrinti?
Norint pasirinkti oro izoliuotą RMU, reikia daugiau nei suderinti vardinę įtampą. Neteisingi įvertinimai arba netinkamos apsaugos priemonės gali sukelti pavojų saugai, vėluoti paleidimą ir brangius įrangos pakeitimus. Pirkėjai turėtų pateikti gamintojui tinklo parametrus ir projekto reikalavimus prieš prašydami pasiūlymo.
| Specifikacija | Ką patikrinti | Kodėl tai svarbu |
|---|---|---|
| Nominali įtampa | Suderinamumas su sistemos nominalia ir maksimalia darbine įtampa. | Užtikrina, kad izoliacija ir įrangos įvertinimai atitiktų tinklą. |
| Nominali srovė | Šynų, žiedinių jungiklių ir tiektuvo srovės nominalai. | Neleidžia pasirinkti įrangos, netinkamos numatomai apkrovai. |
| Trumpojo jungimo veikimas | Vardinis trumpalaikis atsparumas srovei, trukmei ir atitinkamoms gamybos ar laužymo pareigoms. | Suderina skirstomąjį įrenginį su apskaičiuotu gedimo lygiu. |
| Funkcinė konfigūracija | Būdų skaičius, žiediniai jungikliai, transformatorių tiektuvai ir išplėtimo sąlygos. | Sulygiuoja įrangą su vienos eilutės diagrama. |
| Apsaugos metodas | Saugiklių jungiklių derinys arba grandinės pertraukiklis ir relės išdėstymas. | Palaiko teisingą gedimų šalinimą ir koordinavimą. |
| Izoliacija ir tarpai | Oro izoliacijos konstrukcija ir reikalingi elektros tarpai. | Palaiko dielektrinį veikimą nurodytomis sąlygomis. |
| Diegimo aplinka | Naudojimas viduje arba lauke, aukštis virš jūros lygio, drėgmė, temperatūra ir tarša. | Sumažina su aplinka ir izoliacija susijusią riziką. |
| Korpuso apsauga | Nurodytas IP reitingas ir prieigos reikalavimai. | Apibrėžia apsaugą nuo patekimo išbandytomis sąlygomis. |
| Saugos klasifikacija | Būtina vidinio lanko klasifikacija, prieinamos pusės, srovė ir trukmė. | Atitinka konkrečiam projektui taikomus personalo apsaugos reikalavimus. |
| Automatika | Rankinis arba motorinis valdymas, pagalbinis maitinimas, signalai ir ryšio protokolas. | Užtikrina suderinamumą su nuotoliniu stebėjimu arba SCADA. |
| Atitikties dokumentai | Taikomi standartai, tipo bandymų ataskaitos, įprastinių bandymų įrašai ir sertifikatai. | Palaiko techninį patvirtinimą ir projekto priėmimą. |
Suprasti taikomus standartus
IEC 62271-200 taikomas kintamos srovės metaliniu uždarytu skirstomuoju ir valdymo įrenginių mazgais, skirtais vardinei įtampai virš 1 kV ir iki 52 kV imtinai, įskaitant atitinkamus vidaus ir lauko pritaikymus. Taikomas leidimas ir pakeitimai turi būti patvirtinti pagal projekto specifikaciją. Atsižvelgiant į įrangos konfigūraciją, gali būti taikomi papildomi jungiklių, jungiklių, jungiklių-saugiklių derinių ir įžeminimo įtaisų standartai.
Informacijos ieškokite oficialiame IEC 62271-200 leidinyje. Reikėtų patikrinti faktinio siūlomo modelio ir konfigūracijos atitiktį; bendras teiginys, kad gaminys atitinka IEC standartą, nepakeičia atitinkamų patvirtinamųjų dokumentų.
Klausimai, kuriuos reikia užduoti prieš pateikdami užsakymą
- Ar siūlomas RMU atitinka patvirtintą vienos linijos schemą ir kabelių išdėstymą?
- Ar sistemos tyrimui pakanka nominalios srovės ir trumpojo jungimo galimybių?
- Kurios apsaugos ir įžeminimo funkcijos yra standartiškai?
- Ar yra atitinkamos konfigūracijos tipo bandymo įrodymai ir įprastinių gamyklinių bandymų įrašai?
- Ar patvirtinti matmenys, kabelių įvadų vietos, pamatų detalės ir techninės priežiūros atstumai?
- Ar aiškiai nurodytos atsarginės dalys, naudojimo instrukcijos, paleidimo pagalba ir garantijos sąlygos?
7. Kokie saugos ir įrengimo reikalavimai svarbūs?
Vidutinės įtampos skirstomuosius įrenginius turi montuoti kvalifikuotas personalas, vadovaudamasis patvirtintais brėžiniais, vietinėmis elektros taisyklėmis, gamintojo instrukcijomis ir konkrečios vietos saugos procedūromis. Kadangi įrangoje gali būti pavojingos sukauptos ar sukeltos elektros energijos, paleidimas ir techninė priežiūra niekada neturėtų pasikliauti vien tik vizualiomis jungiklių padėtimis.
Svetainės paruošimas
Prieš pristatydami įsitikinkite, kad pamatai, kabelių tranšėjos, kabelių lenkimo erdvė, prieigos keliai, vėdinimo reikalavimai ir eksploataciniai tarpai atitinka patvirtintus brėžinius. Įrengimo vieta turi neviršyti nustatytų aplinkosaugos ribų ir leisti saugiai eksploatuoti bei prižiūrėti.
Kabelio užbaigimas ir įžeminimas
Naudokite suderinamus kabelių priedus ir laikykitės gamintojo pateiktų nutraukimo instrukcijų. Patikrinkite laidininko paruošimą, jungties sukimo momentą, fazės identifikavimą, izoliacijos būklę ir įžeminimo jungtis. Netinkamai sumontuoti antgaliai gali sukelti perkaitimą, dalinį iškrovimą, izoliacijos pablogėjimą arba elektros gedimą.
Paleidimo patikrinimai
Pradedant eksploatuoti reikia pagal patvirtintą bandymų planą, kuris atspindi gaminio dizainą ir projekto reikalavimus. Įprasti patikrinimai apima mechaninio veikimo, blokavimo, laidų, įžeminimo tęstinumo, apsaugos nustatymų, valdymo grandinių ir atitinkamų elektros bandymų rezultatų patikrinimą. Tikslius bandymus ir priėmimo kriterijus turi apibrėžti kvalifikuoti inžinieriai.
8. Kaip operatoriai gali prižiūrėti oro izoliuotą RMU?
Nors oru izoliuotas RMU išvengia SF₆ dujų aptarnavimo savo oru izoliuotuose skyriuose, vis tiek reikalinga techninės priežiūros programa, atitinkanti jo dizainą, paskirtį, amžių ir įrengimo aplinką. Prevencinė priežiūra padeda nustatyti gedimą, kol jis nesukelia gedimo ar saugos incidento.
Rekomenduojamos tikrinimo vietos
- Korpuso būklė:Patikrinkite, ar nėra korozijos, fizinių pažeidimų, vandens patekimo, neužblokuotos ventiliacijos ir nepažeistų sandariklių.
- Izoliacijos būklė:Patvirtintų patikrinimų metu ieškokite užteršimo, drėgmės, pėdsakų, įtrūkimų ar kitų gedimo požymių.
- Perjungimo mechanizmai:Patikrinkite veikimo mechanizmus, padėties indikatorius, blokavimus ir mechaninę būklę pagal gamintojo procedūras.
- Jungtys ir laidai:Naudodami patvirtintus metodus patikrinkite, ar prieinamuose galuose ir jungtyse nėra perkaitimo, laisvumo ar izoliacijos pažeidimo požymių.
- Apsauga ir kontrolė:Patikrinkite relės nustatymus, pagalbinį maitinimą, pavojaus signalus, variklio operatorius ir ryšio funkcijas, jei jos yra.
- Įrašai:Dokumentų patikrinimai, bandymų rezultatai, gedimai, perjungimo operacijos ir korekciniai veiksmai.
Kaip dažnai reikėtų tikrinti RMU?
Nėra vieno tikrinimo intervalo, tinkančio kiekvienam įrenginiui. Laikykitės gamintojo techninės priežiūros grafiko, taikomų taisyklių, komunalinių paslaugų reikalavimų ir svetainės rizikos įvertinimo. Įrangos dulkėtoje, drėgnoje, ėsdinančioje arba labai apkrautoje aplinkoje gali reikėti dažniau tikrinti jos būklę.
Neatidarykite sandarių ar ribotų skyrių, nereguliuokite įtampingo komponentų ir neatlikite įkyrių darbų be nustatyto leidimo, izoliavimo ir bandymo procedūrų. Jei atsiranda neįprastas kaitinimas, išmetimo triukšmas, degimo kvapai, netikėti signalai ar mechaninis pasipriešinimas, nedelsdami kreipkitės į kvalifikuotą techninės priežiūros personalą.
9. Kokioms bendroms problemoms projekto komandos turėtų užkirsti kelią?
Daugelis skirstomųjų įrenginių projektų problemų prasideda prieš įjungiant energiją. Aiškios specifikacijos, išsami dokumentacija ir įrangos tiekėjo, elektros projektuotojo, montuotojo ir galutinio vartotojo koordinavimas gali sumažinti išvengiamą vėlavimą.
| Dažna problema | Galima pasekmė | Prevencinis veiksmas |
|---|---|---|
| Neteisingas gedimo įvertinimas | Įranga gali neatlaikyti tikrojo tinklo gedimo. | Prieš patvirtindami patvirtinkite gedimų tyrimo rezultatus ir įrangos įvertinimus. |
| Neteisinga tiektuvo konfigūracija | Trūksta perjungimo ar apsaugos funkcijų ir brangus pertvarkymas. | Peržiūrėkite vienos eilutės diagramą ir funkcinio vieneto tvarkaraštį. |
| Nesuderinami kabelių priedai | Diegimo sunkumai arba nepatikimi kabelių galai. | Patvirtinkite kabelio specifikacijas ir patvirtintus galų rinkinius. |
| Netinkamos svetainės sąlygos | Kondensatas, korozija, izoliacijos problemos arba prieigos apribojimai. | Patikrinkite eksploatavimo sąlygas, korpuso konstrukciją ir montavimo tarpus. |
| Neišsami bandymo dokumentacija | Pavėluotas patikrinimas, priėmimas arba paleidimas. | Pirkimo metu susitarkite dėl reikalingų bandymų įrašų ir sertifikatų. |
| Neaiškios priežiūros pareigos | Praleisti patikrinimai ir lėtesnis atsakas į gedimus. | Apibrėžkite veikimo procedūras, mokymą, atsargines dalis ir techninės priežiūros palaikymą. |
Viešųjų pirkimų komandoms veiksmingiausias būdas yra apibrėžti techninius reikalavimus prieš palyginant kainas. Maža pradinė kaina gali neatitikti geriausios bendros vertės, jei siūlomai konfigūracijai reikia papildomos inžinerijos, diegimo pakeitimų arba nepalaikomų priedų.
10. Dažnai užduodami klausimai
Kokia pagrindinė oro izoliuoto žiedinio pagrindinio bloko RMU paskirtis?
Jo pagrindinė paskirtis – valdyti perjungimo, izoliavimo ir paskirstymo jungtis vidutinės įtampos tinkle. Priklausomai nuo konfigūracijos, jis taip pat užtikrina transformatoriaus-tiektuvo apsaugą ir palaiko sugedusių kabelių sekcijų izoliaciją.
Ką reiškia oro izoliacija RMU?
Tai reiškia, kad atmosferos oras tarnauja kaip izoliacinė terpė aplink atitinkamus maitinimo komponentus. Tikslus izoliacijos išdėstymas priklauso nuo gaminio konstrukcijos, o terminas pats savaime neapibrėžia perjungimo ar lanko pertraukimo technologijos.
Ar oro izoliuotame RMU SF₆ nėra?
Oru izoliuota konstrukcija gali išvengti SF₆ atitinkamuose izoliacijos skyriuose. Pirkėjai turėtų patikrinti gamintojo techninę dokumentaciją, kad įsitikintų, ar visame siūlomame komplekte nėra SF₆ ar kitų izoliacinių dujų.
Kuo skiriasi RMU ir transformatorius?
RMU valdo ir apsaugo elektros jungtis paskirstymo tinkle, o transformatorius keičia įtampą iš vieno lygio į kitą. Jie gali būti montuojami kartu paskirstymo pastotėje, tačiau atlieka skirtingas funkcijas.
Ar oro izoliuotas RMU gali automatiškai atkurti maitinimą po gedimo?
Nebūtinai. Pagrindinius įrenginius gali reikėti perjungti rankiniu būdu. Automatiniam gedimų izoliavimui ar atstatymui reikalinga tinkama apsauga, motorizuotas perjungimas, valdymo logika, ryšiai ir patvirtinta tinklo automatizavimo schema.
Kurie techniniai įvertinimai yra svarbiausi perkant RMU?
Pagrindiniai parametrai apima vardinę įtampą, vardinę srovę, trumpojo jungimo atsparumą ir pajėgumą, perjungimo pareigas, apsaugos išdėstymą, izoliacijos charakteristikas, aplinkos sąlygas, gaubto įvertinimą ir bet kokią reikiamą vidinio lanko klasifikaciją.
Ar oro izoliuotam RMU reikia priežiūros?
Taip. Operatoriai turėtų laikytis gamintojo techninės priežiūros grafiko ir atitinkamai apžiūrėti gaubtą, izoliaciją, perjungimo mechanizmus, kabelių galus, įžeminimo sistemą, apsaugos įtaisus ir pasirenkamą valdymo įrangą.
Kuris standartas tinka vidutinės įtampos metalu uždaromoms RMU?
IEC 62271-200 yra pagrindinis taikytinų kintamosios srovės metalo uždarų skirstomųjų įrenginių, kurių vardinė įtampa viršija 1 kV ir iki 52 kV, standartas. Atskiriems perjungimo ir apsaugos įrenginiams gali būti taikomi kiti standartai. Projekto komanda turėtų patikrinti reikiamus leidimus ir tikrojo produkto bandymo dokumentus.
Kaip pirkėjai gali įvertinti RMU gamintoją?
Peržiūrėkite gamintojo techninę dokumentaciją, gaminio konfigūracijos parinktis, taikomus tipo bandymo įrodymus, įprastines gamyklos bandymų procedūras, kokybės kontrolę, montavimo gaires, atsarginių dalių prieinamumą, garantijos sąlygas ir galimybę atitikti konkrečius projekto reikalavimus.
Pasirinkite savo projektui tinkamą oro izoliuotą RMU
Patikimas vidutinės įtampos paskirstymas prasideda nuo tinkamos įrangos konfigūracijos, tikslių techninių specifikacijų ir aiškaus vietos sąlygų supratimo. Nesvarbu, ar planuojate pramoninę elektros energijos paskirstymo sistemą, komercinę plėtrą ar komunalinių tinklų projektą, kruopštus įrangos parinkimas gali padėti užtikrinti saugesnį veikimą ir patikimesnį priežiūros planavimą.
Zhejiang Usune Electric Co., Ltd.gali būti įtrauktas į jūsų tiekėjo vertinimą, kai tiekiama elektros paskirstymo įranga. Pasidalykite savo projekto įtampa, vardine srove, trumpojo jungimo reikalavimais, funkcinio bloko konfigūracija, diegimo aplinka ir taikomais standartais, kad padėtumėte nustatyti tinkamą techninę apimtį.
Reikia pagalbos nustatant vidutinės įtampos skirstomųjų įrenginių reikalavimus?Susisiekite su mumisaptarti savo projekto specifikacijas, paprašyti atitinkamos gaminio dokumentacijos ir ištirti tinkamą sprendimą jūsų elektros paskirstymo programai.
Techninė pastaba: Gaminių konfigūracijos ir įvertinimai skiriasi priklausomai nuo modelio. Prieš pirkdami, montuodami arba įjungdami energiją, su gamintoju ir atsakingu projekto inžinieriumi patvirtinkite visas specifikacijas, taikomus standartus, bandymų dokumentus ir veikimo procedūras.
