KYN61-40.5 vidinis metalu dengtas ištraukiamas kintamosios srovės skirstomasis įrenginys skirtas 40,5kV, 50/60Hz trifazės kintamosios srovės paskirstymo sistemos. ABB priėmimas standartizuotas kontūro dizainas ir žmogaus ir mašinos sąsajos koncepcijos, tai aukštos įtampos skirstomieji įrenginiai sujungia patikrintą KYN61 skyriaus struktūrą su ABB stiliaus pramoninė išvaizda ir pažangios eksploatacinės saugos funkcijos.
Sukurtas patikimam vidutinės įtampos elektros paskirstymui KYN61-40.5 skirstomieji įrenginiai užtikrina puikų mechaninį stiprumą, elektrinį efektyvumas ir patogumas pastočių, elektrinių ir techninės priežiūros patogumui pramoninės elektros energijos sistemos.
KYN61-40.5 skirstytuvo korpusas pagamintas naudojant aukštos kokybės aliuminiu-cinku dengtos plieno plokštės, apdorotos CNC lenkimo technologija. The konstrukcija naudoja didelio stiprumo varžtų surinkimo metodą be suvirinimo, užtikrinant puikus spintelės tvirtumas, matmenų tikslumas ir ilgalaikis mechaninis stabilumas.
Standartiniai spintelės matmenys yra šie:

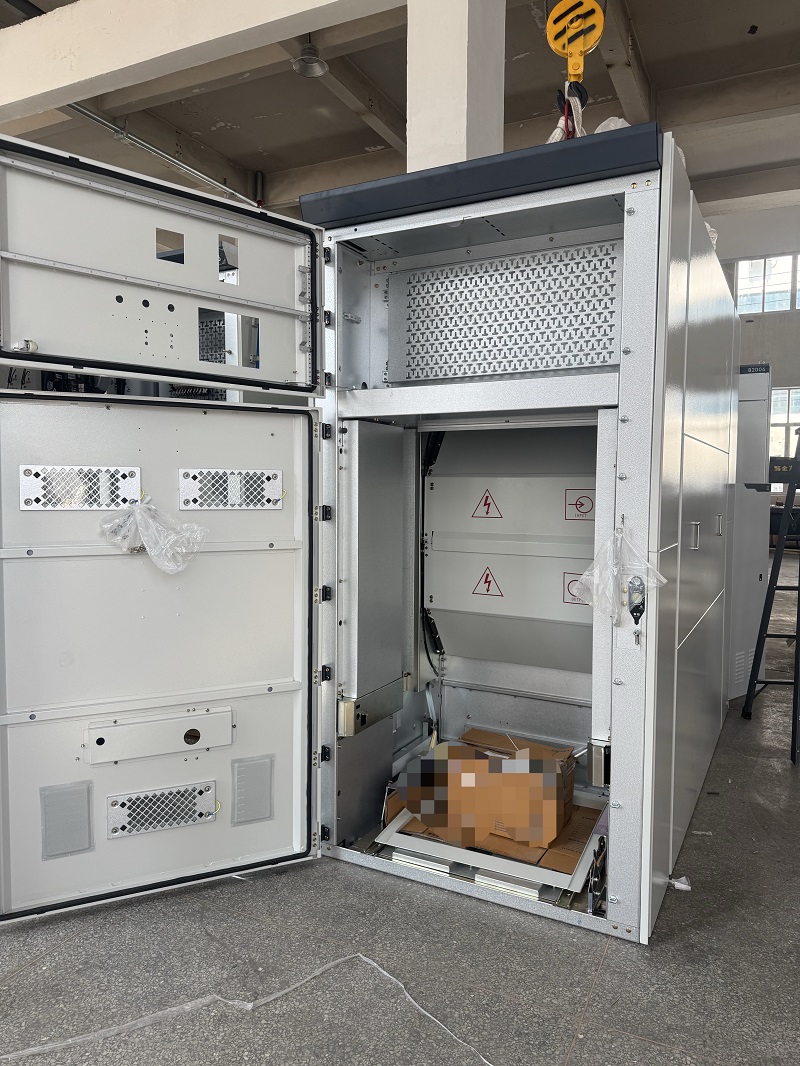

Korpusas yra padalintas įžemintomis metalinėmis pertvaromis į keturias nepriklausomas skyriai:
Kiekviename skyriuje yra nepriklausomas slėgio mažinimo kanalas, kuris efektyviai veikia atleiskite vidinį lanko slėgį ir pagerinkite darbo saugumą.
Priekinis KYN61-40.5 skirstytuvo skydelis turi integruotą veikimo dizainą. Prietaisų peržiūros langas, mechaninė valdymo rankena, rankinio vežimėlio padėtis indikatorius, fiksavimo mechanizmas ir įspėjamieji užrašai yra išdėstyti skaidriai ir organizuotas išdėstymas, leidžiantis operatoriams greitai nustatyti įrangos būseną.
Optimizuotos vėdinimo grotelės užtikrina efektyvų šilumos išsklaidymą išlaikant švari ir vienoda spintelės išvaizda. Pasiekia gaubto apsaugos laipsnį IP4X, o apsaugos lygis yra IP2X, kai yra grandinės pertraukiklio skyriaus durys atidaryta.
KYN61-40.5 skirstomieji įrenginiai yra visiškai suderinami su ABB HD4 ir VD4-40.5 ištraukiami vakuuminiai jungikliai, taip pat ABB REF serijos apsauginės relės. Dėl to tai idealus sprendimas projektams, kuriems reikalingi su ABB suderinami skirstomieji įrenginiai konfigūracijos.
Ištraukiamas rankinis vežimėlis turi ant grindų pritvirtintą sraigtinį varomąjį mechanizmą, užtikrina sklandų veikimą ir puikų ABB vakuuminės grandinės pakeičiamumą pertraukikliai. Visoje penkių profilaktikos blokavimo sistemoje integruota mechaninė ir elektros saugos apsaugos funkcijas pagal ABB saugos logikos koncepcijas.
Dizainas, izoliacijos atstumas, mechaninė struktūra ir elektrinės charakteristikos KYN61-40.5 skirstomieji įrenginiai atitinka tarptautinius standartus, įskaitant:
Skirstomieji įrenginiai atitinka projekto reikalavimus, įskaitant temperatūros kilimo bandymus, trumpojo jungimo atsparumo bandymai ir vidinio lanko klasifikavimo bandymai, todėl tai tinka reikliems aukštos įtampos elektros paskirstymo darbams.
Skirstomieji įrenginiai atitinka ABB stiliaus spintelės išvaizdą ir standartizuotą veikimą sąsajos dizainas, suteikiantis profesionalią pramoninę išvaizdą ir patogus operacijos patirtis.
Varžtų modulinė surinkimo konstrukcija pagerina spintelės standumą, supaprastina montavimas ir palengvina priežiūrą bei ateityje plečiasi.
Įžemintos metalinės pertvaros sukuria atskirtus funkcinius skyrius, gerina operatoriaus saugumas ir veiksminga vidinio lanko slėgio mažinimo apsauga.
Skirstomoji įranga yra specialiai sukurta taip, kad atitiktų ABB 40,5 kV vakuuminius grandinės pertraukiklius ir apsaugos įtaisai, užtikrinantys puikų pakeičiamumą ir sistemą integracija.
Su IP4X korpuso apsauga ir pažangia saugos konstrukcija, KYN61-40.5 Skirstomieji įrenginiai tinka pastotėms, elektros energijos gamybos įrenginiams, pramoniniams gamyklos, kiti vidutinės įtampos skirstymo projektai.
KYN61-40.5 skirstomieji įrenginiai plačiai naudojami:
Su ABB suderinama konstrukcija, tvirta mechaninė konstrukcija, pažangi sauga apsauga ir atitiktis IEC standartams, KYN61-40.5 skirstomieji įrenginiai užtikrina patikimas sprendimas vidutinės įtampos elektros paskirstymo reikalavimams. Tai pristato ilgas tarnavimo laikas, patogi priežiūra ir stabilus veikimas kritinei galiai paraiškų visame pasaulyje.
