„Usune 33kv Indoor Vcb“ vakuuminis grandinės pertraukiklis yra naujos kartos produktas, sukurtas remiantis pažangia skirstomaisiais įrenginiais MTEP koncepcijos ir tikrieji pasaulinės energijos paskirstymo rinkos poreikiai. Tinka trifazei kintamajai srovei 50 Hz vidaus elektros paskirstymo sistemos, kurių vardinė įtampa 40,5 kV (33 kV darbinis lygis) funkcijos, tokios kaip įprastas apkrovos perjungimas, gedimo srovės pertraukimas, sistemos apsauga nuo perkrovos ir įranga saugos izoliacija.
Produktas atsisako sudėtingų ir perteklinių struktūrų, taikant integruotą rėmą ir modulinį išdėstymą, optimizuotą stacionariam šoniniam montavimui aukštos įtampos skirstomuosiuose įrenginiuose. Tai suteikia didelių pranašumų spintoje pritaikymas, bendras konstrukcijos stabilumas ir vėliau eksploatacija bei priežiūra. Palyginti su įprastu vidaus vakuuminiai automatiniai jungikliai, jis labiau pritaikomas dažnoms eksploatavimo sąlygoms, ilgesnis mechaninis tarnavimo laikas ir stabilesnis veikimo nuoseklumas, visiškai atitinkantis nuolatinio ir patikimo veikimo reikalavimus maitinimo jungtys.
Sukurtas specialiai 33 kV / 40,5 kV patalpų skirstomųjų įrenginių praktinio naudojimo problemoms spręsti. priima profesionalią jungiklių projektavimo logiką. Jo mechaninės išėjimo charakteristikos puikiai suderintos su vakuuminio pertraukiklio veikimo reikalavimus. Visos konstrukcinės ir eksploatacinės konfigūracijos yra skirtos stacionarios patalpos patalpose, dažnos operacijos, pastotės ir pramoninės energijos paskirstymo scenarijai. The technologija yra brandi ir labai praktiška inžinerinėms reikmėms.
33 kV vidaus Vcb vakuuminis grandinės pertraukiklis naudoja brandų modulinį spyruoklinį veikimo mechanizmą. Jo perdavimas struktūra yra paprasta ir patikima, be sudėtingų ar lengvai pažeidžiamų perdavimo jungčių. Patvirtinta daugelyje pramoninio elektros paskirstymo, pastočių atnaujinimo ir kasybos energijos tiekimo projektų, tai puikiai demonstruoja Uždarymo ir atidarymo tikslumas, mechaninė eksploatavimo trukmė ir apsaugos nuo trukdžių galimybės.
Veikimo ritė, energijos kaupimo variklis ir veikimo logika yra suprojektuoti pagal vardinius parametrus. The įtampos pritaikymo diapazonas yra aiškus, o pagalbinio jungiklio sujungimo logika yra patikima. Prekė uždaroma, atidarymo ir energijos kaupimo operacijos yra standartizuotos, su visais matmenimis, sąsajomis ir laidais konfigūracijos. Jis gali būti tiesiogiai suderintas su standartiniais 33 kV patalpų skirstomaisiais įrenginiais, užtikrinančiais tvirtą suderinamumą ir didelis pakeičiamumas.
Įrengtas dvigubas elektros / rankinis energijos kaupimo režimas, būsenos indikatorius ir pagalbinis jungiklis yra sinchronizuojami. Hidraulinio buferio sugėrimo konstrukcija naudojama vėlesniuose išjungimo etapuose, efektyviai sumažinant susidėvėjimą ir gerinant eksploatavimo saugą. Tai suteikia aiškų grįžtamąjį ryšį apie energijos kaupimą ir atidarymo/uždarymo būseną, išvengiant netinkamo veikimo rizika ir visapusiškai užtikrinant eksploatavimo ir priežiūros saugumą vietoje.

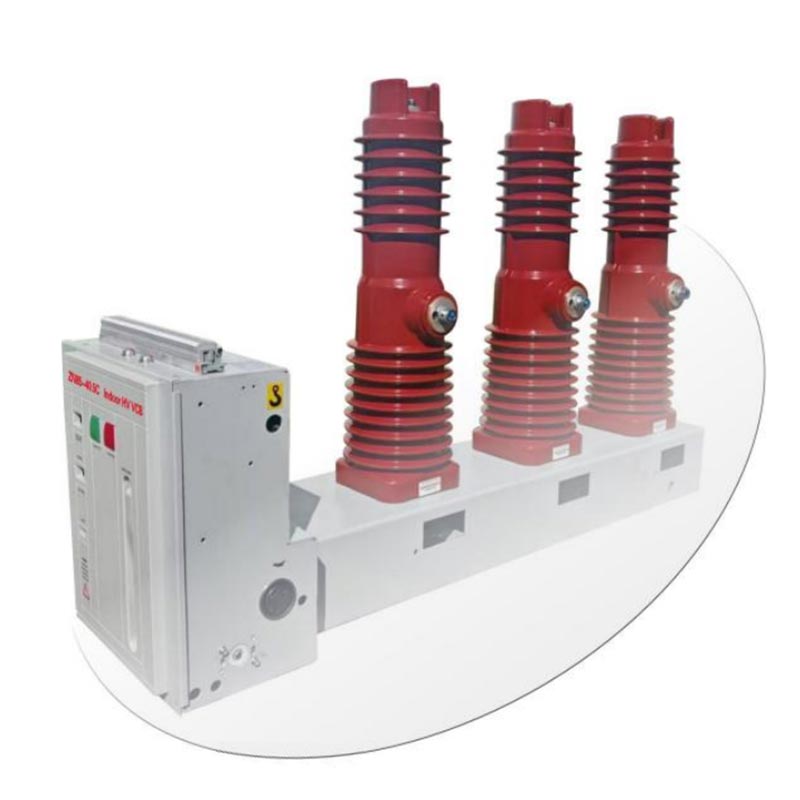

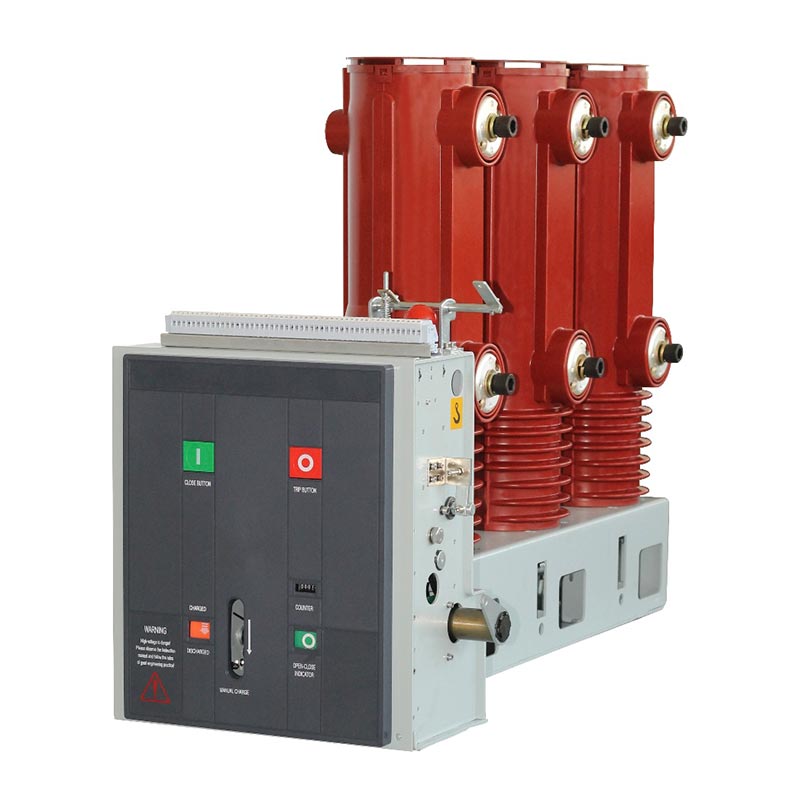

Usune ZN85C-40.5 33kV vidaus Vcb vakuuminio grandinės pertraukiklio šerdis naudoja specialią modulinę spyruoklę. mechanizmas, kuris yra visiškai sumontuotas įrangos rėmo viduje ir yra nepakeičiamas pagrindinis komponentas grandinės pertraukiklio bendra struktūra. Šis mechanizmas yra specialiai sukurtas 40,5 kV viduje montuojamiems stacionariai šone modeliai su labai supaprastinta perdavimo struktūra ir racionalesniu jėgos paskirstymu.
Svarbiausias jo struktūrinis akcentas yra puikus pritaikymas grandinės pertraukiklio vertikaliam išdėstymui, leidžia labai integruoti surinkimą su pagrindine grandine ir polių sistema. Mechanizmo išėjimo jėgos kreivė puikiai atitinka vakuuminio pertraukiklio veikimo reikalavimus, išvengiant tokių problemų kaip netinkamas veikimas greitis, nestabilus kontaktinis slėgis ir trumpa mechaninė tarnavimo trukmė, kurią sukelia įprasti mechanizmai. Tai yra ypač tinka 40,5 kV vidaus vakuuminės grandinės mechaninėms charakteristikoms ir veikimo sąlygoms pertraukikliai.
Grandinės pertraukiklio uždarymo galią visiškai užtikrina uždarymo spyruoklės energijos kaupiklis, palaikantis abu elektros variklio pavaros ir rankinės rankenos darbo režimai. Net dingus elektrai ar atliekant techninę priežiūrą, jis užtikrina normalų energijos kaupimas ir atsarginės kopijos uždarymas.
Elektros energijos kaupimo režimu pavarą varo energijos kaupimo variklis, pritvirtintas prie šoninės mechanizmo plokštės perdavimo sistema. Rankiniu būdu veikiant energijos kaupimo režimui, operatorius sukasi tam skirtą energijos kaupimo rankenėlę krumpliaračio velenas ir krumpliaračio mazgas. Per eigos sankabą energijos kaupimo velenas sukasi sinchroniškai, uždarymo spyruoklės ištempimas, kad energija būtų kaupiama.
Pasiekus visą energijos kaupimąsi, energijos kaupimo fiksatorius saugiai užfiksuoja kumštelio ritinėlį ir eigos sankabą automatiškai atsijungia. Tuo pačiu metu jungiamoji plokštė apverčia energijos kaupimo indikatorių, rodomas indikatorius „sukaupta energija“, o pagalbinis jungiklis perjungiamas, kad išjungtų variklio maitinimą. Šiuo taške, grandinės pertraukiklis pereina į parengties uždarymui būseną, kurios būsena yra aiški ir patikima.
Uždaryti galima rankiniu būdu paspaudus uždarymo mygtuką arba nuotoliniu būdu valdant uždarymo elektromagnetą. Įjungus, energijos kaupimo mechanizmas greitai atleidžia užrakto užraktą ir iš anksto išsaugotą uždarymo spyruoklę susitraukinėja, todėl kumštelis, energijos kaupimo velenas ir eigos sankaba juda sinchroniškai.
Kumštelis toliau varo sujungimo mechanizmą, stumdamas izoliuotą traukimo strypą ir judindamas kontaktą link uždarymo padėtį, suspaudžiant kontaktinio disko spyruoklę ir nustatant stabilų kontaktinį slėgį, reikalingą vardiniam srovės laidumas. Po uždarymo, uždarymo svirtis užfiksuoja mechanizmo ritinėlį, išlaikydama uždarą padėtį; į energijos kaupimo indikatorius ir pagalbinis jungiklis automatiškai nustatomi iš naujo, jungiantys variklio grandinę. Su išoriniu maitinimas, jis iš karto pereina į energijos kaupimo būseną, uždarymo/atsidarymo indikatorius persijungia į „uždaryta“ būsena, o pagrindiniai ir pagalbiniai jungikliai užbaigia sinchroninį perjungimą.
Išjungimas gali būti įjungtas trimis būdais: rankiniu būdu, naudojant išjungimo mygtuką, naudojant išorinį elektrinį išjungimo bloką arba naudojant viršsrovių išjungimo blokas. Suveikus uždarymo skląsčiai atrakinami, atleidžiant užrakinimo būseną tarp mechanizmas ir ritinėliai.
Bendrai veikiant kontaktinei spyruoklei ir išjungimo spyruoklei, judantys ir nejudantys kontaktai viduje fiksuoto poliaus vakuuminio pertraukiklio kamera greitai ir patikimai atsiskiria, pasiekdama gedimo srovę arba apkrovą srovės pertrūkis. Vėlesniuose išjungimo etapuose įmontuotas hidraulinis buferis sugeria likučius smūgio energija, apribojant galutinę išjungimo padėtį, sumažinant mechaninio smūgio triukšmą ir susidėvėjimą bei pailginant bendras mechaninis įrangos eksploatavimo laikas.
Montavimo būdas ir matmenys
Usune ZN85C-40.5 turi fiksuotą šone montuojamą montavimo struktūrą, specialiai sukurtą standartinėms vidaus patalpoms aukštos įtampos skirstomieji įrenginiai. Jis pasižymi dideliu suderinamumu su spintele, patogiu surinkimu, paleidimu ir vėlesniais darbais priežiūra ir palaiko tris pagrindinius laidų įrengimo būdus:
- Dešiniojo išėjimo kabelio tipas
- Viršutinio įeinančio kabelio tipas
- Įleidžiamas montavimo tipas
Bendri matmenys griežtai atitinka bendros vieneto atitikties specifikacijas (išsamiau žr. 1 pav.). montavimo angų atstumas, bendras ilgis, plotis, aukštis ir šynų jungties matmenys), leidžiantys standartizuoti pakeitimas ir vieningas spintelių derinimas, sumažinant kliento projektavimo, modifikavimo ir montavimo išlaidas.
A: Taip. Gaminio vardinė projektinė įtampa yra 40,5 kV, visiškai atitinkanti įprastinius patalpų eksploatavimo reikalavimus 33kV elektros sistemų. Jis turi pakankamai izoliacijos ir pertraukimo galios ribas ir gali būti saugus ir stabilus taikoma 33kV kambarinių skirstomųjų įrenginių projektams pramonės ir kasybos įmonėse, elektrinėse bei mažose ir vidutinio dydžio pastotės.
A: Šis 33 kV vidinis Vcb vakuuminis grandinės pertraukiklis turi specialią rankinę energijos kaupimo rankenėlę. Kai nutrūkus išoriniam maitinimui arba sugedus varikliui, operatorius gali rankiniu būdu užbaigti uždarymą ir energijos tiekimą saugojimo operacija per energijos kaupimo rankeną, pasiekiama įprasta uždarymo operacija ir žymiai pagerėja įrangos avarinio veikimo galimybė nutrūkus elektros tiekimui ir techninės priežiūros sąlygomis.
A: Šis šone montuojamas fiksuotas modelis pasižymi didesniu konstrukciniu tvirtumu ir mažiau radialinio montavimo vietos, todėl jis yra toks lengviau suderinti su kompaktiškais skirstomaisiais įrenginiais. Jis taip pat užtikrina didesnį stabilumą dažnai veikiant ir vibruojant sąlygomis. Montavimas, tvirtinimas ir vėlesnė priežiūra yra paprastesni, todėl labiau tinka pramoniniam naudojimui vartotojų, modernizavimo projektų ir ne visiškai stalčių tipo keitimo scenarijus su aukštais reikalavimais fiksuotoms ir patikimas veikimas.
