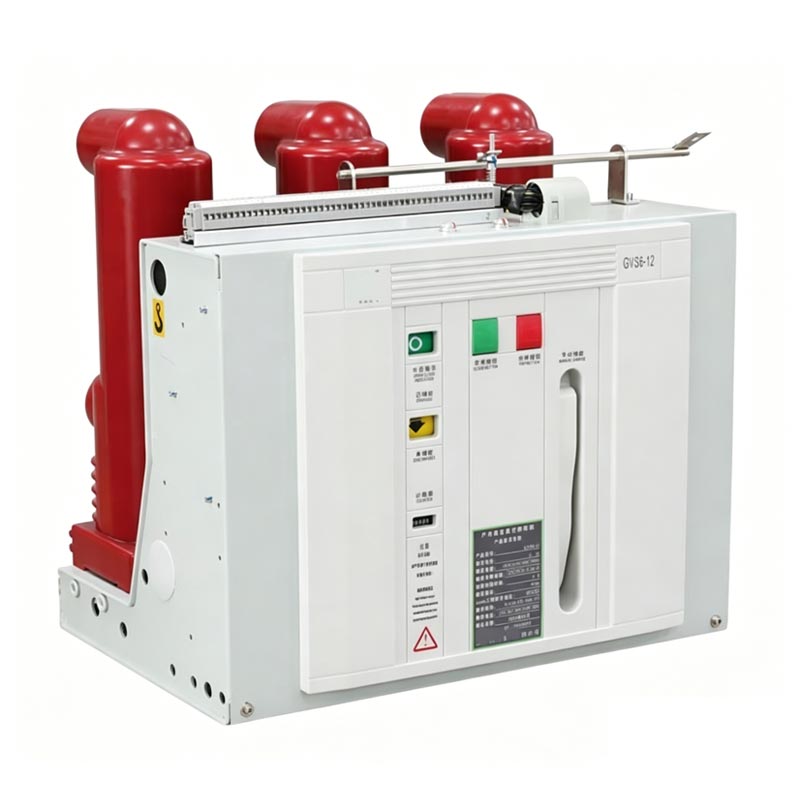

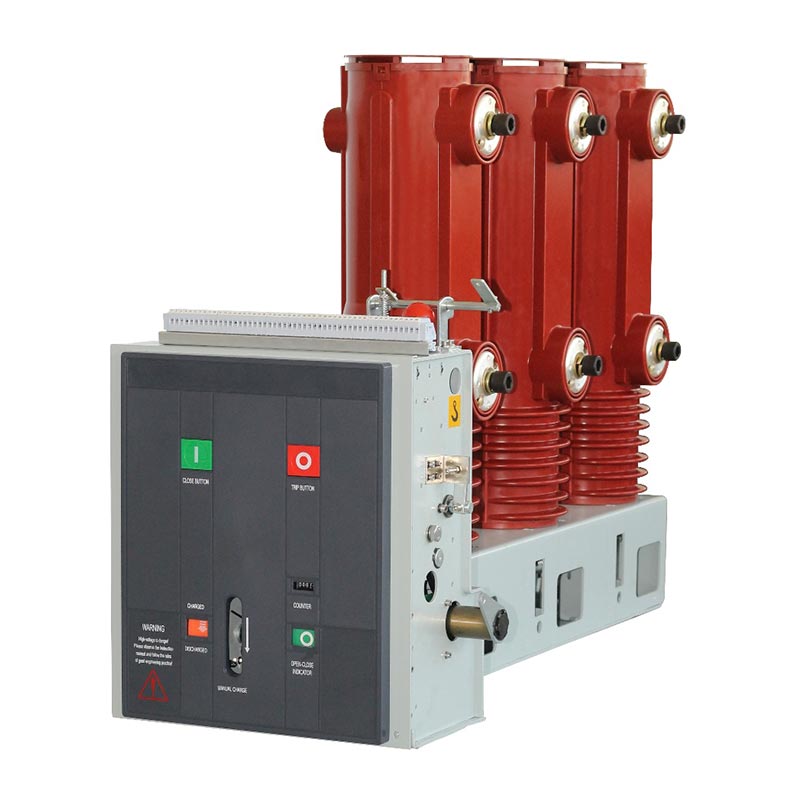

Usune VS-12 (VEP-12) serijos 12 11kv vidaus Vcb vakuuminiai grandinės pertraukikliai yra didelio našumo patalpų aukštos įtampos skirstomieji įrenginiai, integruojantys valdymo ir apsaugos funkcijas, daugiausia naudojami 12/11kV vidaus vidutinės įtampos galioje paskirstymo sistemos. Kaip gamintojas, kurio specializacija yra aukštos įtampos tyrimai ir plėtra bei gamyba elektros įranga, Usune turi standartizuotą gamyklą Kinijoje, integruojančią mokslinius tyrimus ir plėtrą, gamybą, bandymus ir garantinis aptarnavimas, siekiant užtikrinti, kad kiekvienas produktas atitiktų vidaus ir tarptautinius pramonės standartus. Produktas siūlo tiek stacionarius, tiek stalčių montavimo variantus, leidžiančius lanksčiai integruoti su įvairiais skirstomaisiais įrenginiais patenkinti įvairių scenarijų įrengimo poreikius, pavyzdžiui, pramoninių dirbtuvių, elektros paskirstymo patalpų ir komerciniai pastatai.
Pagrindinis 12 11kv vidinio Vcb vakuuminio grandinės pertraukiklio pranašumas yra trečiosios kartos pritaikymas. kietos kapsulės izoliacijos technologija, reikšmingas proveržis vakuuminio grandinės pertraukiklio evoliucijoje izoliacijos technologija. Nuo pirmos kartos oro izoliacijos ir antros kartos kompozitinės izoliacijos iki šiandieninės trečios kartos kietos kapsulės izoliacija, Usune nuolat optimizavo izoliacijos struktūrą, sprendžiant tradicinių produktų, kurie yra jautrūs aplinkos poveikiui ir yra prastai stabilūs, skausmo taškai, taip skatinant technologinį vakuuminių grandinės pertraukiklių atnaujinimą pramonėje.
Vakuuminių grandinės pertraukiklių polių izoliacija patyrė trijų kartų technologinius atnaujinimus. Usune VS-12 (VEP-12) serijoje naudojama pažangiausia trečios kartos kietos kapsulės izoliacijos technologija, Kokybinis šuolis:
Įtampingąsias dalis visiškai veikia oras. Izoliacijos lygiui didelę įtaką daro aplinkos veiksniai, tokie kaip kaip drėgmė, dulkės, transportavimo smūgiai ir maži gyvūnai, dėl kurių sumažėja stabilumas ir didelis gedimų dažnis.
Lanko gesinimo kamera yra apsaugota epoksidinės dervos įvore, tačiau aukštos įtampos dalys nėra visiškai sandarūs ir vis dar veikiami išorinių veiksnių, tokių kaip dulkės, drėgmė ir vabzdžiai iš esmės išspręsti prisitaikymo prie aplinkos problemą.
Naudojant APG technologiją, lanko gesinimo kamera ir viršutiniai bei apatiniai išėjimo gnybtai yra apgaubti epoksidinė derva. Tai ne tik sumažina lanko gesinimo kameros tūrį, bet ir visiškai izoliuoja įranga nuo išorinės aplinkos (dulkių, drėgmės ir kt.) poveikio, žymiai pagerina orą atsparumas ir veikimo stabilumas. Epoksidinė derva taip pat tarnauja kaip pagrindinė izoliacija ir mechaninė atrama geresnis elektrinio lauko ir įtempių pasiskirstymas, palyginti su įvairiomis netaisyklingos formos izoliacinėmis pertvaromis konstrukcijos, užtikrinančios ilgalaikį stabilų įrenginių darbą.
Naudojant trečios kartos kietos kapsulės izoliacijos technologiją, ji nėra veikiama išorinės aplinkos, pasižymi dideliu izoliacijos patikimumu ir efektyviai išvengia aplinkos veiksnių sukeltų izoliacijos gedimų.
Ilgas mechaninis tarnavimo laikas (iki 20 000 ciklų, 10 000 ciklų 50KA reitingui), didelė vardinė trumpojo jungimo pertraukimo srovė (20-40KA), greitas atidarymo ir uždarymo greitis, leidžiantis greitai izoliuoti gedimus ir užtikrinti saugų įrenginio veikimą maitinimo sistema.

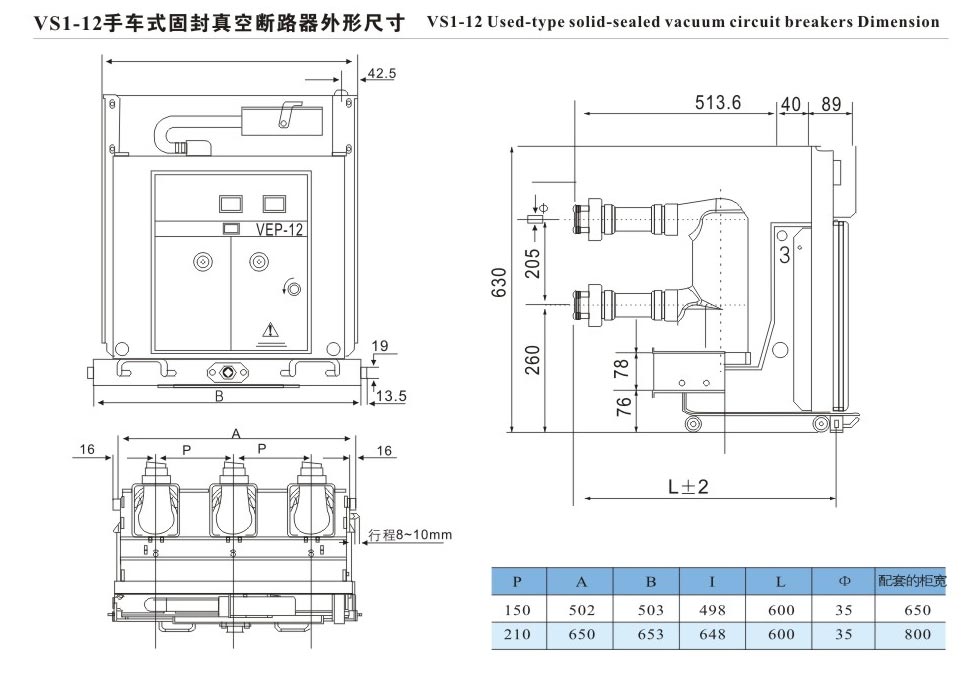

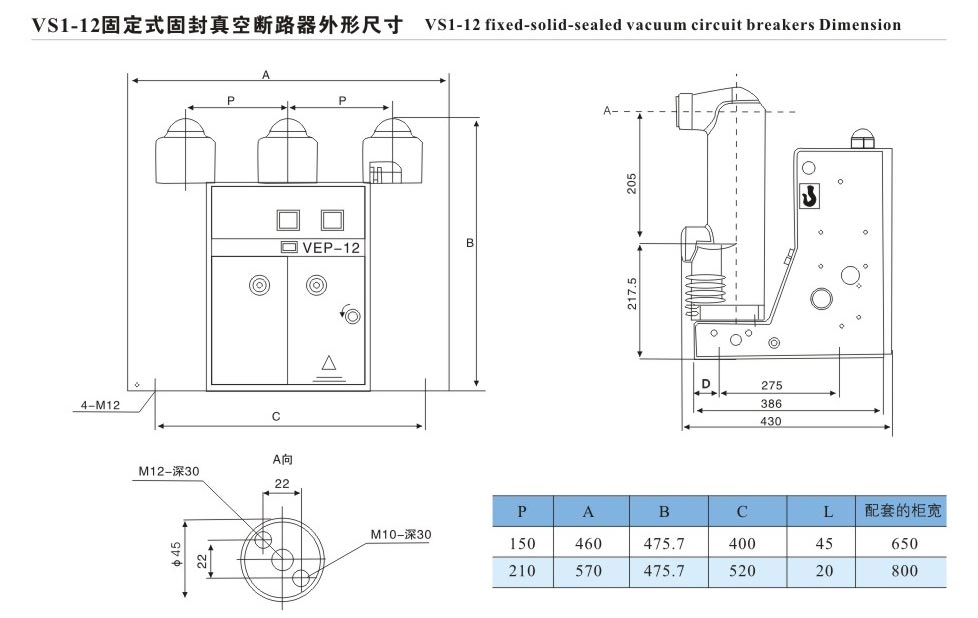

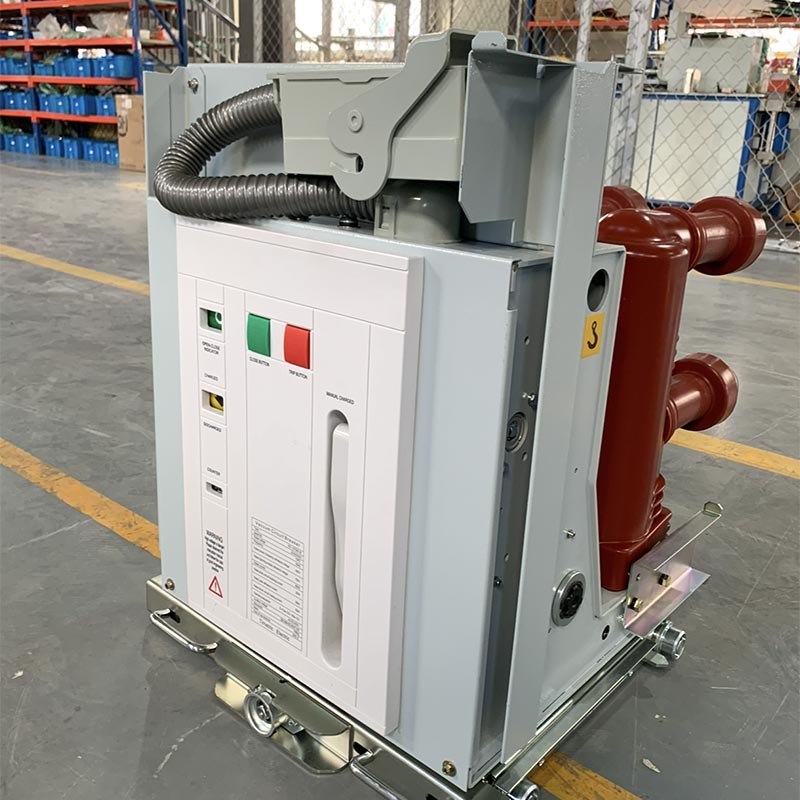

Kietosios kapsulės technologija sumažina gaminio dydį; Galimi fiksuoto ir stalčiaus tipo variantai, leidžiantys lankstus integravimas su įvairiais skirstomaisiais įrenginiais ir pritaikymas ribotai įrengimo erdvei paskirstant patalpose kambariai.
Kietos kapsulės konstrukcija apsaugo įtampingąsias dalis nuo išorinės korozijos, sumažindama priežiūros dažnumą ir pasiekti nereikalaujantį pirminį darbą, žymiai sutaupant naudotojų tolesnių priežiūros išlaidų.
Kaip profesionalus gamintojas, Usune sukūrė išsamią kokybės tikrinimo sistemą savo kinų kalba gamykla. Kiekvienas gaminys prieš išvežant iš gamyklos yra griežtai patikrinamas, kad būtų užtikrinti tokie parametrai atitinka standartus ir kokybė yra patikima.
Usune VS-12 (VEP-12) serijos 12 11kv vidaus Vcb vakuuminis grandinės pertraukiklis gali pasigirti puikiais techniniais parametrais, pilnai atitinkantys 12/11kV vidutinės įtampos elektros skirstomųjų sistemų reikalavimus. Pagrindinės specifikacijos pateiktos žemiau pateiktą lentelę (parametrai taikomi šalyje gaminamoms lanko gesinimo kameroms):
| Serijos Nr. | Vardas | Vienetas | Parametras |
| 1 | Nominali įtampa | kV | 12 |
| 2 | Vardinis izoliacijos lygis | - | 1min galios dažnio atlaikymo įtampa: 42kV; Vardinė žaibo impulsų atsparumo įtampa: 75 kV |
| 3 | Vardinis dažnis | HZ | 50 |
| 4 | Nominali srovė | KA | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Nominali trumpojo jungimo pertraukimo srovė | KA | 20, 25, 31,5, 40 |
| 6 | Nominali trumpalaikė atsparumo srovė | - | 20, 25, 31,5, 40 |
| 7 | Nominali trumpojo jungimo trukmė | S | 4 |
| 8 | Vardinė didžiausia atsparumo srovė | KA | 50, 63, 80, 100 |
| 9 | Nominali trumpojo jungimo sudarymo ir pertraukimo srovė | - | 50, 63, 80, 100 |
| 10 | Antrinės grandinės maitinimo dažnio atsparumo įtampa (1 min.) | V | 2000 |
| 11 | Nominali vieno/atgalinė kondensatoriaus bloko trūkimo srovė | A | 630/400 (800/400 už 40KA) |
| 12 | Nominali kondensatorių bloko generavimo srovė | A | 12.5 |
| 13 | Atidarymo laikas | ponia | 20-50 |
| 14 | Uždarymo laikas | ponia | 35-70 |
| 15 | Mechaninis gyvenimas | Laikai | 20 000 (10 000 kartų už 50 KA) |
| 16 | Įvertintas dabartinis pertraukos laikas | Laikai | 20 000 (10 000 kartų už 50 KA) |
| 17 | Nominalus trumpalaikis srovės pertraukimo laikas | Laikai | 50 (30 kartų už 40KA, 20 kartų už 50KA) |
| 18 | Leidžiamas judančių ir statinių kontaktų bendras susidėvėjimo storis | mm | 3 |
| 19 | Nominali uždarymo ir atidarymo veikimo įtampa | V | AC110/220, DC110/220 |
| 20 | Energijos kaupimo variklio vardinė įtampa | V | AC110/220, DC110/220 |
| 21 | Vardinė energijos kaupimo variklio galia | W | 70 (80 už 40 KA, 50 KA) |
| 22 | Energijos saugojimo laikas | S | ≤10 |
| 23 | Kontaktinis atstumas | mm | 11±1 |
| 24 | Per Keliones | mm | 3,5±0,5 |
| 25 | Kontakto uždarymo atmetimo laikas | ms | ≤2 |
| 26 | Trifazis atidarymo ir uždarymo sinchronizmas | ms | ≤2 (≤3 40KA, 50KA) |
| 27 | Vidutinis atidarymo greitis | m/s | 0,9-1,2 |
| 28 | Vidutinis uždarymo greitis | m/s | 0,5-0,8 |
| 29 | Pagrindinės laidžiosios grandinės varža | μΩ | ≤60 (630A); ≤50 (1250A); ≤35 (1600-2000A); ≤25 (≥2500A) |
| 30 | Uždarymo kontakto slėgis | N | 2000±200 (20KA); 2400±200 (25KA); 3100±200 (31,5KA); 4250±250 (40KA); 6500±500 (50KA) |
| 31 | Nominali operacijų seka | - | 0-0,3s-co-180s-co; 0-180s-co-180s-co (už 50KA) |
Patikrinti Usune VS-12 (VEP-12) serijos 12 11kv vidaus Vcb vakuuminės grandinės patikimumą ir pritaikomumą Breaker, šis produktas buvo sėkmingai pritaikytas elektros paskirstymo atnaujinimo projektui didelėje cheminėje įmonėje pramonės parkas Rytų Kinijoje (pagrindinis vietinis pramonės atnaujinimo projektas). Parkas turi sudėtingas eksploatavimo sąlygas, didelė drėgmė, didelis dulkių kiekis ir dažni galios apkrovos pokyčiai. Esami grandinės pertraukikliai dažnai patyrė šiltinimo gedimų dėl aplinkos veiksnių, turinčių įtakos normaliai gamybai parke.
Atlikęs išsamų tyrimą ir palyginimą, parkas pasirinko Usune kaip paskirtąjį tiekėją, priimdamas 36 Usune. VS-12 (VEP-12) serijos fiksuoti patalpų VCB, kuriuos visus gamina Usune savo Kinijos gamykloje. Šis produktas naudoja trečios kartos kietos kapsulės izoliacijos technologija, efektyviai atspari didelės drėgmės poveikiui ir dulkių pramonės parke. Jo vardinė 31,5 kA trumpojo jungimo srovė visiškai atitinka galios apsaugą didelės galios įrangos poreikis parke.
Nuo oficialios eksploatacijos pradžios 2024 m. spalio mėn., 36 VCB įrenginiai veikė stabiliai daugiau nei šešis mėnesius be jokių izoliacijos ar eksploatacinių gedimų, vidutinis gedimų rodiklis yra 0. Tai žymiai sumažina parko elektros sistemos eksploatavimo ir priežiūros sąnaudas, užtikrinant nuolatinį ir stabilų gamybos įrenginių darbą. Projektas sulaukė didelio parko vadovybės pripažinimo, o Usune tapo ilgalaike elektros įranga parko tiekėjas.
A1: gaminio mechaninis tarnavimo laikas yra iki 20 000 ciklų (10 000 ciklų 50 kA klasei), o vardinė srovė pertraukimo ciklas yra 20 000 ciklų (10 000 ciklų 50 kA klasei). Dėl trečiosios kartos priėmimo kieto sandariklio izoliacijos technologija, pagrindinė gaminio pusė nereikalauja priežiūros. Kasdien naudojamas, tik periodiškai antrinės grandinės ir veikimo mechanizmų (pvz., energijos kaupimo variklio ir veikimo įtampa), įrangos paviršiaus valymas ir dulkių kaupimosi prevencija, kad būtų veiksmingai išplėsta įrangos tarnavimo laiką.
A2: Taip. Gaminyje naudojama trečios kartos kieto sandariklio izoliacijos technologija, apimanti lanko gesinimo medžiagą kamera ir viršutiniai bei apatiniai išeinantys gnybtai su epoksidine derva, naudojant APG procesą. Tai visiškai izoliuoja aukštos įtampos įtampinguosius komponentus nuo išorinės aplinkos, kad jų nepaveiktų dulkės, drėgmė, vabzdžiai ir kt. Jis pasižymi puikiu atsparumu oro sąlygoms ir prisitaikymui prie aplinkos, todėl puikiai tinka atšiaurioms patalpų aplinkoms, tokioms kaip didelė drėgmė, dulkėtos pramoninės dirbtuvės, chemijos gamyklos ir kasyklos. Faktinis Tai patvirtina ir taikymo atvejai Rytų Kinijos chemijos pramonės parke.
