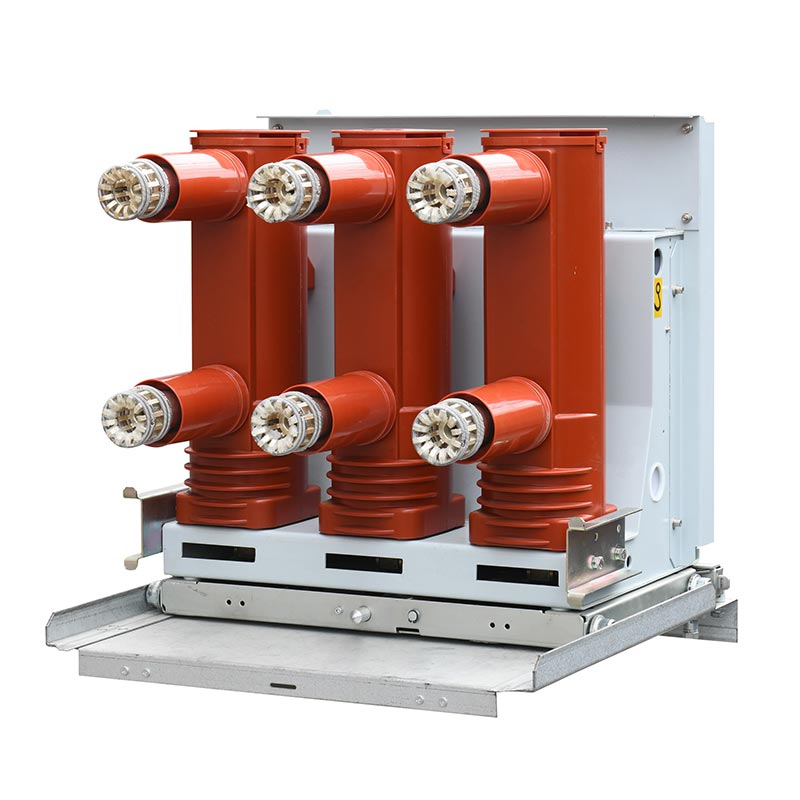

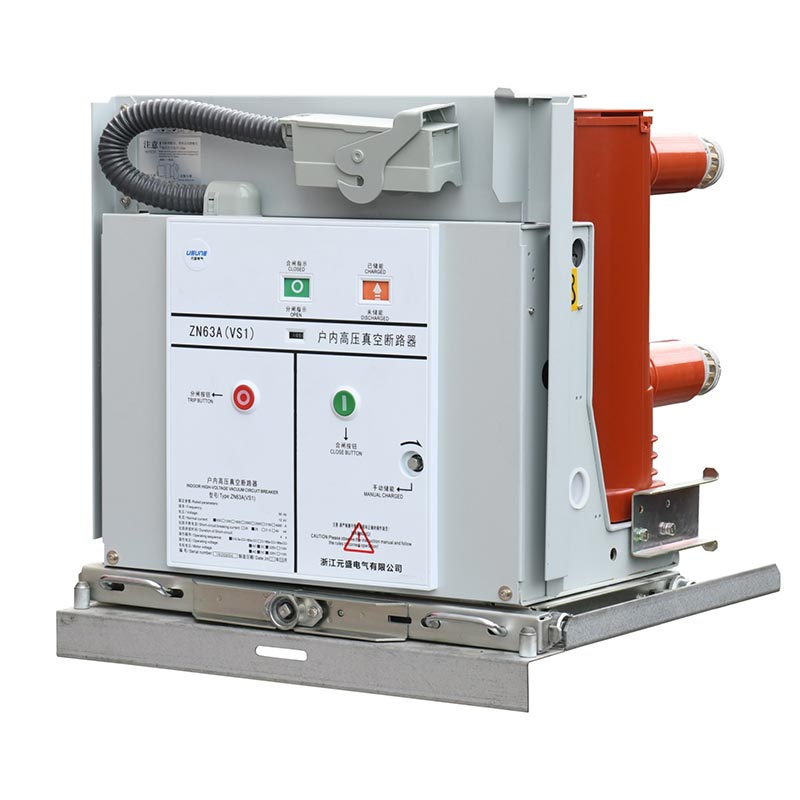

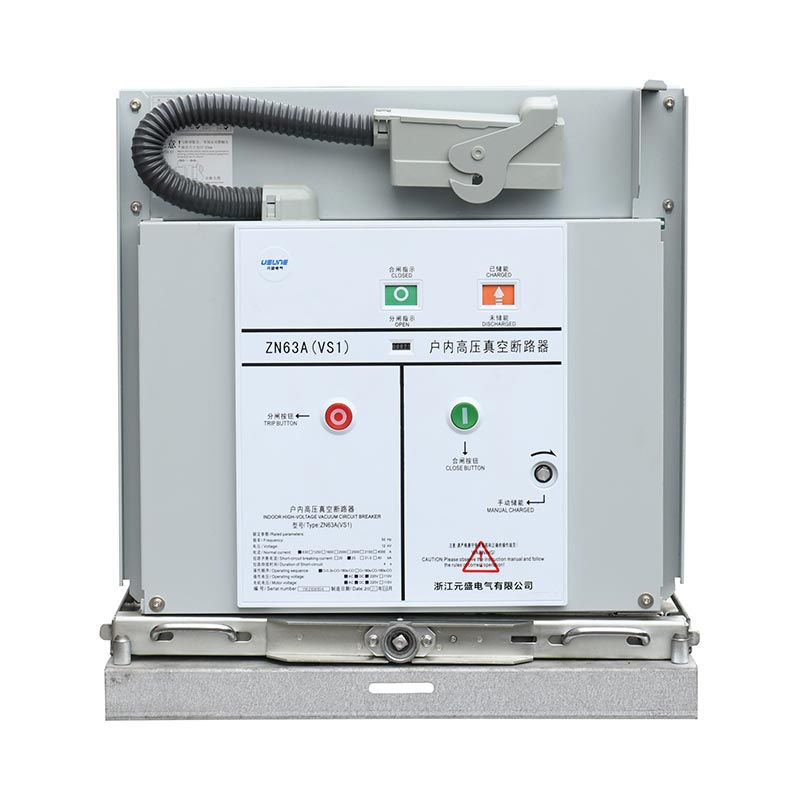

24kv vakuuminis grandinės pertraukiklis

24kV vakuuminis grandinės pertraukiklis turi integruotą išdėstymą, palaiko tiek rankinį, tiek elektros energijos kaupimą ir yra lengva valdyti. Pagrindinė grandinė nereikalauja papildomos priežiūros. Vakuuminis pertraukiklis yra inkapsuliuotas naudojant APG technologija, užtikrinanti apsaugą nuo taršos ir šliaužimo, prailginant jos tarnavimo laiką ir sumažinant techninę priežiūrą išlaidas. Jame yra išsamus apsaugos nuo netinkamo veikimo blokavimo mechanizmas, užtikrinantis įrangą ir personalą saugumo. Lanko gesinimo kamera palaiko stabilų vakuumą, atidarant ≤50ms ir uždarant ≤100ms, todėl užtikrinamas greitas atsakymą. Jis suderinamas su įvairiomis antrinėmis valdymo įtampomis, kad atitiktų skirtingus maitinimo reikalavimus.

24kV vakuuminis grandinės pertraukiklis yra stacionarių ir rankiniu būdu valdomų modelių, suderinamas su įvairiais skirstomaisiais įrenginiais. Nominali srovė svyruoja nuo 630A iki 4000A, o trumpojo jungimo nutraukimo srovė nuo 20kA iki 50kA. Lankstus pasirinkimas pagrįstas atsižvelgiant į vartotojų poreikius, leidžia prisitaikyti prie dažno veikimo scenarijų. Kaip profesionalus gamintojas, Usune naudojasi svertais brandūs gamybos procesai, griežta kokybės kontrolė ir visapusiška techninė pagalba, užtikrinanti aukštą našumą vakuuminiai grandinės pertraukikliai pasauliniams vartotojams. Be to, naudodama patyrusių tiekėjų išteklius, Usune pasiekia efektyvus bendradarbiavimas tiekimo grandinėje, užtikrinantis savalaikį produktų pristatymą ir stabilią kokybę.

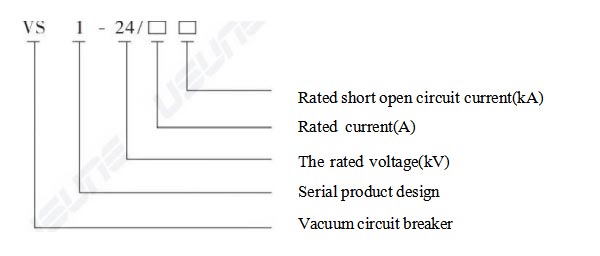

Prasmės modeliai

Pagrindiniai techniniai parametrai

1. Pagrindiniai elektros parametrai

2. Pagrindiniai struktūriniai parametrai

- Kontaktų atstumas: 13±1mm;
- Viršutinė eiga: 3,5±0,5 mm;
- Vidutinis atidarymo greitis: 0,9-1,2m/s;
- Vidutinis užsidarymo greitis: 0,5-0,8m/s;
- Leidžiamas judančių ir stacionarių kontaktų nusidėvėjimo storis: ≤3mm;
- Pagrindinės laidžios grandinės varža: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), užtikrinanti stabilų laidumą.

3. Aplinkos prisitaikymo parametrai

Darbinė temperatūra: -15℃~+40℃; Dienos santykinė oro drėgmė ≤95%, Mėnesinė santykinė oro drėgmė ≤90%; Aukštis ≤1000m (pritaikoma specialiam aukščiui); Seisminis intensyvumas ≤8 laipsniai; Tinka vietoms, kuriose nevarva vanduo, degios ir sprogios medžiagos, ėsdinančios dujos ir stipri vibracija; prisitaiko prie daugelio šalių klimato Kinija.

Taikomi scenarijai

„Usune“ 24 kV vakuuminis grandinės pertraukiklis, pasižymintis puikiu našumu, yra plačiai naudojamas šiais atvejais: apimantis kelias sritis, tokias kaip energetika, pramonė ir infrastruktūra:

1. Elektrinės ir pastotės: kaip pagrindinė maitinimo paskirstymo grandinių valdymo ir apsaugos įranga, ji yra naudojamas grandinės srovių nutraukimui ir uždarymui, apsaugant svarbią įrangą, pvz., transformatorius ir šynas nuo perkrovos ir trumpojo jungimo žala;
2. Pramonės įmonės: tinka aukštos įtampos elektros paskirstymo sistemoms tokiose pramonės šakose kaip metalurgija, chemijos inžinerija, mašinų gamyba ir tekstilė, atitinkanti dažno paleidimo ir išjungimo poreikius gamybos įranga ir dideli apkrovos svyravimai;
3. Infrastruktūra: naudojama aukštos įtampos elektros paskirstymui miesto geležinkelio tranzitu, daugiaaukščiuose pastatuose ir komercinėse kompleksai, užtikrinantys stabilų energijos tiekimą ir gerinantys elektros energijos patikimumą;
4. Naujas energijos laukas: tinka fotovoltinių elektrinių ir vėjo energijos paskirstymo sistemoms palaikyti augalai, pasižymintys geromis apsaugos nuo trukdžių savybėmis ir prisitaikantys prie naujos energijos galios apkrovos charakteristikų kartos.

Realaus pasaulio taikymo atvejo tyrimas

Atvejo analizė: Aukštos įtampos elektros paskirstymo sistemos atnaujinimo projektas dideliame chemijos pramonės parke

1. Projekto fonas

Parke esantys grandinės pertraukikliai nukentėjo dėl nepakankamo patikimumo ir didelių priežiūros išlaidų, reikia atnaujinti į 24 kV vakuuminius grandinės pertraukiklius, pasižyminčius dideliu patikimumu, mažai priežiūros reikalaujančiais ir suderinamais su ėsdinančia chemine aplinka.

2. Sprendimas

Buvo pasirinkti 32 Usune rankiniai automatiniai jungikliai (1600A/31,5kA). Izoliacijos struktūra buvo optimizuota padidintas atsparumas korozijai. Buvo suteiktos montavimo instrukcijos ir techniniai mokymai, kad būtų užtikrintas savalaikis montavimas pristatymas.

3. Paraiškos rezultatai

Įranga veikė stabiliai ir be gedimų, sumažino priežiūros išlaidas 60%. Tai buvo suderinama su esami skirstomieji įrenginiai, sutrumpinant statybos ciklą. Parkas Usunę paskyrė ilgalaikiu partneriu.

Gamybos ir tiekimo grandinės užtikrinimas

1. Gamybos užtikrinimas

Usune turi modernią gamyklą, atitinkančią tarptautinius ir vietinius standartus. Kiekvienas produktas yra griežtai apdorojamas gamykliniai bandymai ir sukurta viso proceso kokybės atsekamumo sistema.

2. Tiekimo grandinės užtikrinimas

Ilgalaikis bendradarbiavimas su aukštos kokybės tiekėjais, naudojant gerai žinomus prekės ženklus pagrindiniams komponentams ir optimizuotas tiekimas grandinės valdymas užtikrina prekių pristatymą laiku.

3. Aptarnavimas po pardavimo

Teikiame montavimo gaires, techninius mokymus ir trikčių šalinimo paslaugas. Nemokamas remontas ir keitimas dalys siūlomos garantiniu laikotarpiu, o visą gyvenimą trunkanti techninė pagalba suteikiama pasibaigus garantiniam laikotarpiui.

Gaminio konfigūravimo ir užsakymo instrukcijos

1. Pasirenkamos konfigūracijos

- Veikimo būdas: rankinis + elektros energijos kaupimas (standartinis);
- Apsaugos įtaisai: pasirenkami viršsrovių, žemos įtampos / įtampos praradimo išjungimo įtaisai;
- Įžeminimo įrenginiai: pasirenkami 650W, 800W, 1000W pločio įžeminimo sprendimai;
- Pagalbiniai komponentai: pasirenkamos anti-siurbimo relės, fiksuojantys elektromagnetai ir kt.

2. Užsakymo informacija Užsakymuose turi būti nurodyta

Gaminio modelis, montavimo būdas ir kiekis; vardiniai parametrai; pasirenkamos konfigūracijos; antrinė kontrolė įtampa; atsarginės dalys ir specialūs reikalavimai
