36 kV aukštos įtampos vakuuminis grandinės pertraukiklis

Usune 36 kV aukštos įtampos vakuuminis grandinės pertraukiklis yra skirtas reiklioms elektros paskirstymo programoms, kuriose reikalingas stabilus pertraukimo veikimas, lanksti konfigūracija ir patikimas valdymas. Su optimizuotu VS1 konstrukcijos projektavimas, pažangi vakuumo pertraukimo technologija ir pasirenkamos išmaniosios apsaugos funkcijos produktas yra patikimas sprendimas šiuolaikinėms aukštos įtampos perjungimo sistemoms.

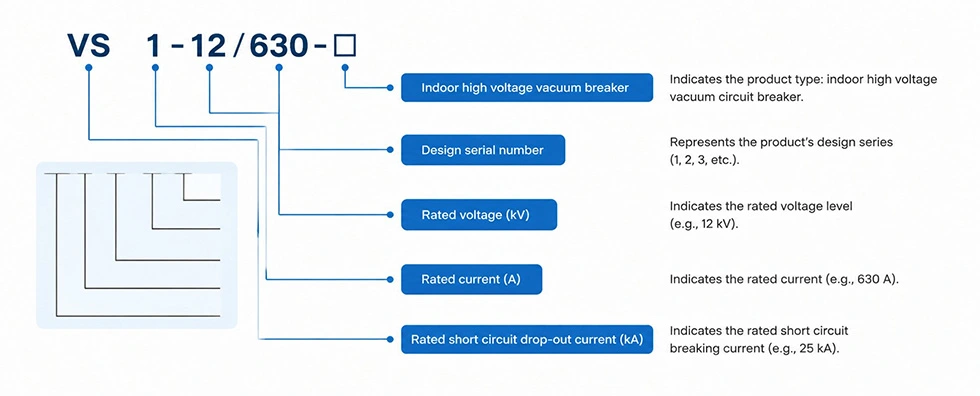

Produkto modelis ir prasmė

Struktūrinis projektavimas

Fiksuota montavimo struktūra

Aukštos įtampos skirstomųjų įrenginių projektuose mechaniniai matmenys ir spintelių suderinamumas yra svarbūs veiksniai įrangos pasirinkimas.

Fiksuoto tipo VS1 konstrukcija sukurta naudojant optimizuotus montavimo matmenis, leidžiančius inžinieriams integruoti pertraukiklis į skirtingas spintelių konfigūracijas pagal vardinės srovės reikalavimus.

Standartinė konstrukcija palaiko skirtingus spintelių pločius ir srovės lygius, suteikdama lankstumo įvairiems elektros sistemų projektai.

Optimizuotas mechaninis išdėstymas padeda sumažinti įrengimo sunkumus ir pagerina įrangos derinimą su aukštos įtampos skirstomieji įrenginiai.

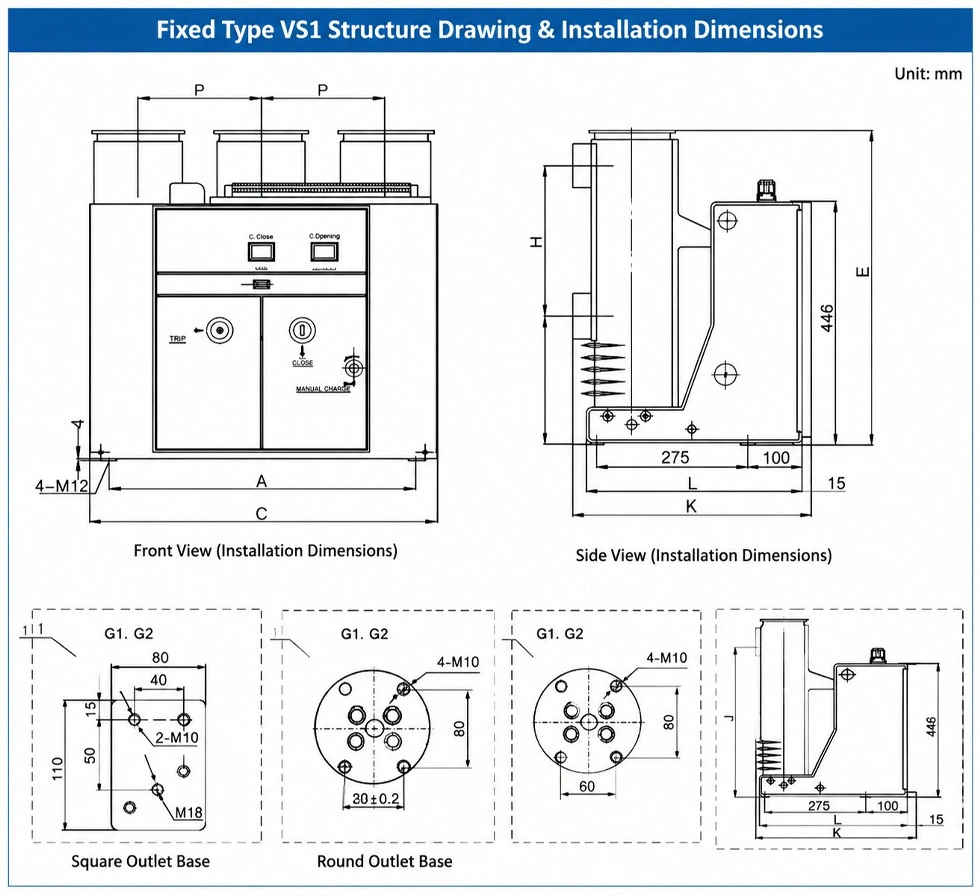

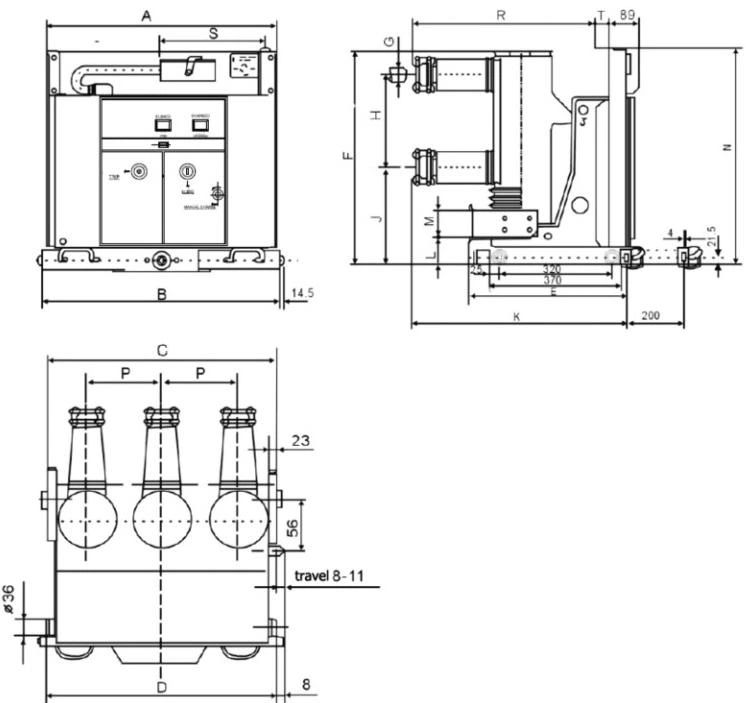

VS1 konstrukcijos brėžinys ir montavimo matmenys

Fiksuoti VS1 tipo konstrukcijos brėžinio ir montavimo matmenys

Montavimo matmenų atitikimas

Tikslus matmenų suderinimas yra svarbus siekiant sumažinti inžinerinių modifikacijų skaičių projekto įrengimo metu.

VS1 serija pateikia standartizuotus montavimo matmenis, įskaitant montavimo padėtį, gnybtų išdėstymą ir kabineto sąsajos reikalavimai.

Šis standartizuotas dizainas leidžia klientams pasirinkti tinkamas konfigūracijas pagal sistemos talpą ir spintą reikalavimus.

Elektros valdymo sistema

Patikimas valdymo grandinių dizainas

Valdymo sistema tiesiogiai veikia aukštos įtampos perjungimo įrangos veikimo patikimumą.

Usune 36 kV aukštos įtampos vakuuminis grandinės pertraukiklis naudoja profesionalų valdymo grandinės dizainą su pasirenkamu komponentai, įskaitant uždarymo ritę, atidarymo ritę, pagalbinius jungiklius, blokavimo ritę, variklio energijos kaupimo sistemą ir per didelės srovės išjungimo ritė.

Ši konfigūracija leidžia inžinieriams pritaikyti valdymo sistemą pagal skirtingus projekto reikalavimus.

Apsaugos funkcijos

Anti-Bounce Control

Veikiant elektrai, pasikartojantys uždarymo signalai gali sukelti neįprastus perjungimo veiksmus.

Pasirenkama apsaugos nuo atšokimo relė padeda išvengti pakartotinių uždarymo operacijų, kai atjungiama uždarymo grandinė uždarymo signalas išlieka aktyvus per ilgai.

Ši funkcija pagerina veikimo stabilumą ir apsaugo mechaninį valdymo mechanizmą nuo nereikalingo pasikartojimo veiksmus.

Blokavimo apsauga

Blokavimo funkcija apsaugo nuo netinkamo veikimo, kai nesilaikoma valdymo sąlygų.

Kai antrinis valdymo maitinimas neįjungtas arba neatitinka reikiamo įtampos diapazono, blokuojamas mechanizmas apsaugo nuo nesaugių uždarymo operacijų.

Ši konstrukcija pagerina eksploatavimo saugumą sudėtingose ​​aukštos įtampos aplinkose.

Apsauga nuo per didelės srovės

Pasirenkama per didelės srovės išjungimo funkcija užtikrina protingą apsaugą nuo gedimų.

Sistema gauna trifazius srovės signalus iš antrinės srovės transformatoriaus pusės ir lygina juos su iš anksto nustatytas vertes. Kai srovė viršija nustatytą vertę, apsaugos blokas siunčia suveikimo signalą, kad atidarytų pertraukiklį ir užbaigti apsaugos nuo gedimų procesą.

Laidų konfigūracija

Lanksčios ryšio parinktys

Skirtingiems projektams gali prireikti skirtingų valdymo grandinių išdėstymo.

Gaminys palaiko pasirenkamas laidų konfigūracijas pagal kliento reikalavimus, įskaitant derinius su apsaugos nuo atšokimo funkcija, blokavimo funkcija ir veikimo galios parinktys.

Lankstus laidų dizainas leidžia geriau integruoti su įvairiomis apsaugos ir automatizavimo sistemomis.

Nuolatinės srovės maitinimo prijungimo pranešimas

Naudojant nuolatinės srovės maitinimo režimą, brūkšninės dėžutės gnybtų poliškumas turi išlikti vienodas.

Siekiant užtikrinti tinkamą energijos kaupimo veikimą, variklio laidų poliškumas turi atitikti nurodytą schemą.

Sujungimo schema parodo pertraukiklį bandomoje padėtyje be energijos kaupimo ir atviroje būsenoje.

Kad valdymo sistema veiktų patikimai, būtina tinkamai prijungti laidus.

Inžineriniai privalumai

Aukštos įtampos taikymo galimybė

Usune 36 kV aukštos įtampos vakuuminis grandinės pertraukiklis yra sukurtas aukštos įtampos paskirstymo sistemoms, kurioms reikia patikimas perjungimo veikimas ir ilgalaikis veikimo stabilumas.

Jo optimizuota mechaninė struktūra, patikima vakuumo pertraukimo technologija ir lanksti valdymo konfigūracija jis tinka elektros paskirstymo projektams, kur pagrindiniai aspektai yra saugumas ir patikimumas.

Lengvas sistemos integravimas

Inžinerijos įmonėms ir skirstomųjų įrenginių gamintojams suderinamumas su esamomis sistemomis yra svarbus pasirinkimas veiksnys.

Standartizuota struktūra, kelios spintelės pločio parinktys ir konfigūruojamos valdymo grandinės supaprastina integravimą į skirtingus aukštos įtampos skirstomųjų įrenginių sprendimus.

Produkto palyginimas

Standartinė konfigūracija prieš apsaugos konfigūraciją

Renkantis aukštos įtampos grandinės pertraukiklius, klientams dažnai reikia suderinti eksploatacinius reikalavimus ir apsaugą funkcijas.

Įvairios srovės talpos parinktys

Skirtingoms maitinimo sistemoms reikia skirtingų srovės pajėgumų.

Tinkamo srovės įvertinimo pasirinkimas padeda pagerinti sistemos efektyvumą ir išvengti įrangos perkrovos.

Techninės specifikacijos

Užsakymo informacija

Reikalinga techninė informacija

Norėdami užtikrinti teisingą konfigūraciją, klientai turi pateikti visus techninius reikalavimus prieš užsakydami.

Tiksli techninė informacija padeda sutrumpinti inžinerinio patvirtinimo laiką ir pagerina projekto efektyvumą.

Kokybės sertifikatas

Tarptautiniai gamybos standartai

„Usune“ taiko griežtą kokybės valdymą gaminio kūrimo, gamybos ir testavimo metu.

Šie sertifikatai rodo Usune įsipareigojimą tiekti patikimą aukštos įtampos elektros įrangą pasaulinių klientų.

DUK

Į kokius veiksnius reikia atsižvelgti renkantis 36 kV aukštos įtampos vakuuminį grandinės pertraukiklį?

Klientai turėtų atsižvelgti į vardinę įtampą, vardinę srovę, spintelės suderinamumą, valdymo reikalavimus ir apsaugą funkcijas.

Ar pertraukiklis gali palaikyti pritaikytas valdymo funkcijas?

Taip. Galima konfigūruoti tokias funkcijas kaip apsaugos nuo atšokimo valdymas, apsauga nuo blokavimo ir per didelės srovės išjungimas pagal projekto reikalavimus.

Kodėl svarbus spintelės matmenų suderinamumas?

Teisingas mechaninis suderinimas sumažina diegimo pakeitimus ir pagerina sistemos integravimo efektyvumą.

Kokios apsaugos funkcijos galimos?

Produktas gali palaikyti atšokimo valdymą, apsaugą nuo blokavimo ir išmaniąsias per didelės srovės išjungimo funkcijas.
