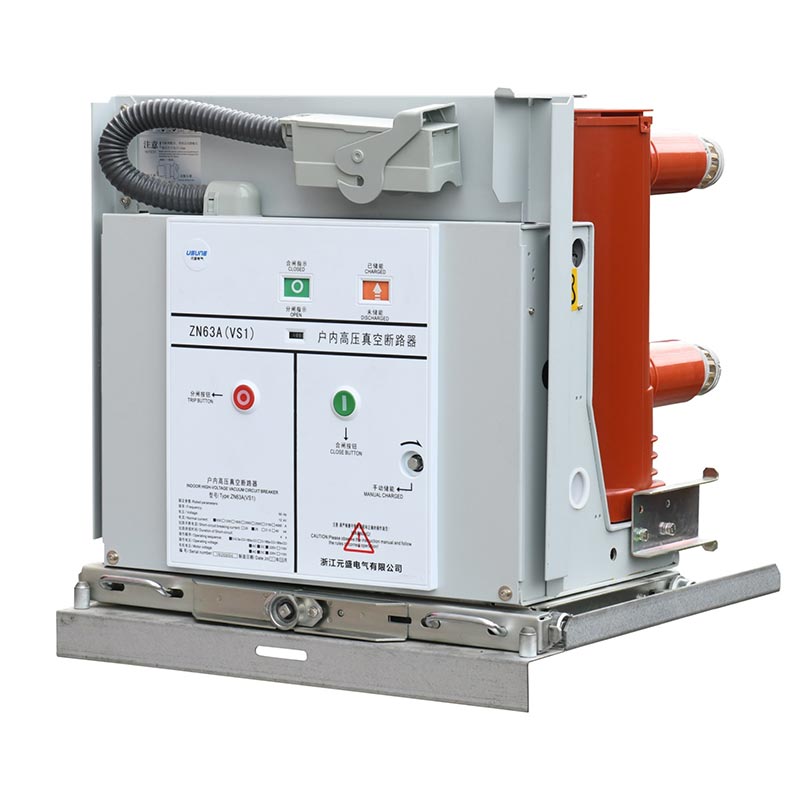

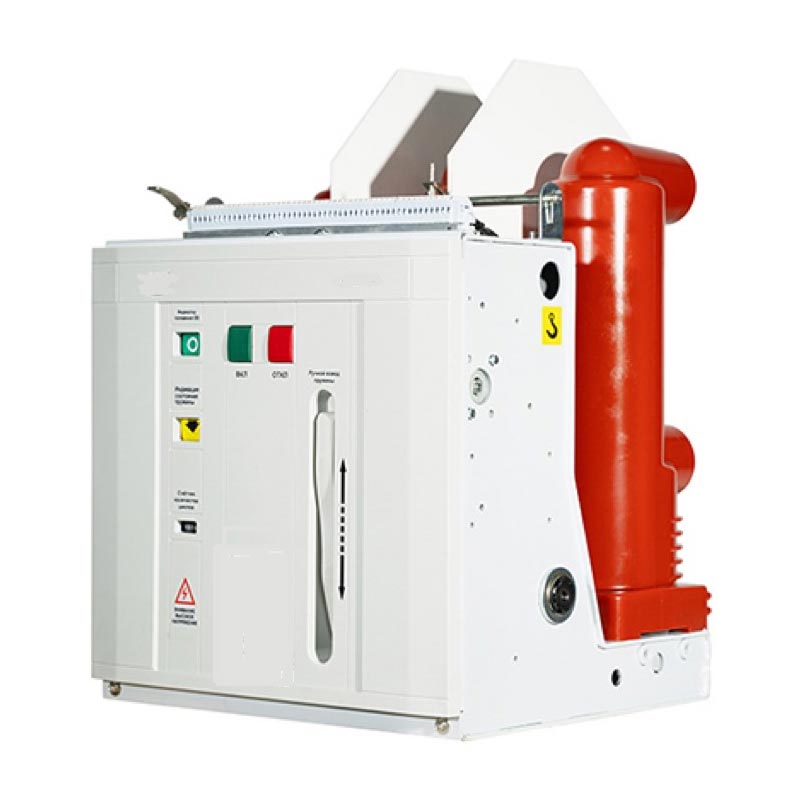

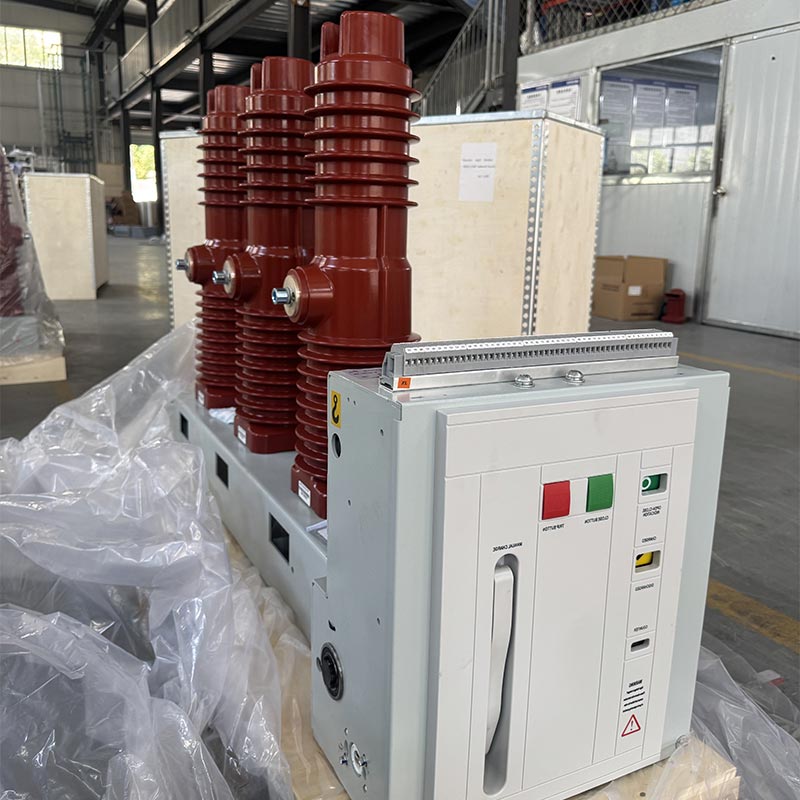

Vidinis aukštos įtampos vakuuminis grandinės pertraukiklis

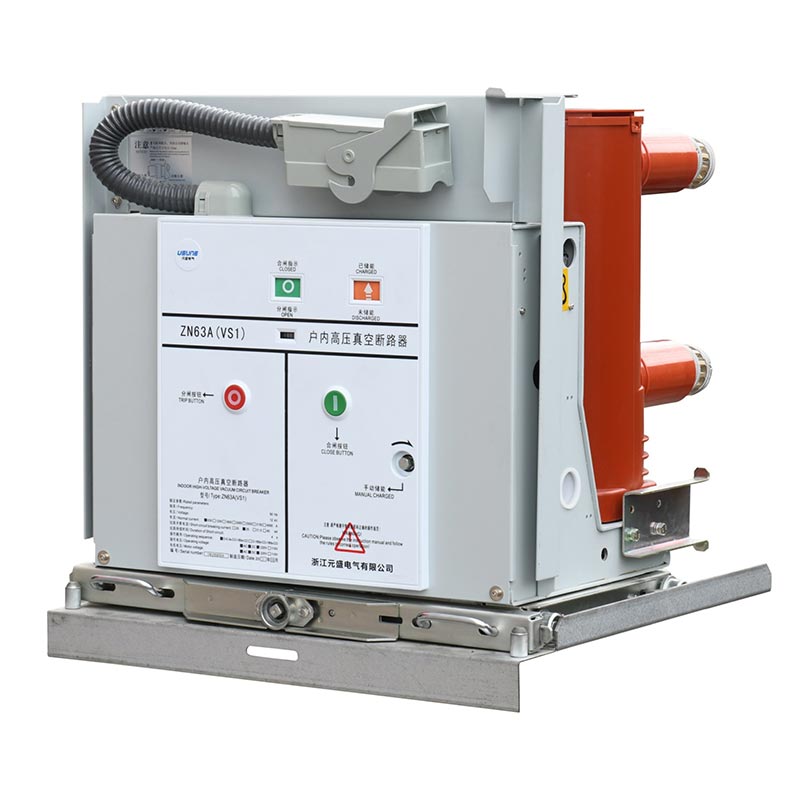

Usune VS1(ZN63)-12 serijos vidaus aukštos įtampos vakuuminis grandinės pertraukiklis yra pagrindinė elektros apsauga ir valdymas prietaisas 12kV elektros sistemoms. Integruota spyruoklinio mechanizmo ir grandinės pertraukiklio korpuso konstrukcija sumažina tarpines perdavimo linijas, sumažina energijos sąnaudas ir triukšmą bei pagerina gaminio veikimą patikimumas. Pagrindinėje grandinėje naudojami vientisai sutvirtinti poliai, todėl grandinės pertraukiklis yra miniatiūrinis, pagerina prisitaikymą prie aplinkos ir tarnavimo laiką bei leidžia daugeliu atvejų nereikalaujant priežiūros.

Produkto privalumai

1. Didelis patikimumas

Vakuuminis pertraukiklis yra išilgai sumontuotas vamzdiniame izoliaciniame cilindre, pagamintame iš epoksidinės dervos APG, užtikrina puikų atsparumą šliaužimui ir veiksmingai apsaugo nuo dulkių kaupimosi bei išorinių trukdžių. Tai gali stabiliai veikti net drėgnoje ir labai užterštoje aplinkoje.

2. Lanksti konfigūracija

Jis gali būti suprojektuotas kaip stacionarus montavimo mazgas arba su specialia pavara, kuri suformuoja stalčių bloką. Tai puikiai atitinka KYN28A-12 (GZS) tipo centre montuojamą stalčių tipo skirstomąjį įrenginį. Fiksuotas tipas taip pat gali būti naudojamas XGN serijos fiksuotas skirstomasis įrenginys.

3. Pritaikomas dažnam darbui

Išnaudojant unikalius vakuuminio pertraukimo privalumus, jis ypač tinka scenarijuose, kuriems reikia dažnas veikimas esant vardinei darbinei srovei ir pasikartojantis trumpojo jungimo srovės pertraukimas, užtikrinantis stiprią praktiškumas.

4. Standarto laikymasis

Griežtai laikosi GB/T1984-2014 „Aukštos įtampos grandinės pertraukikliai“, JB3855-1996 „3,6–40,5 kV vidaus aukštos įtampos Vakuuminiai grandinės pertraukikliai“, DL/T403-2000 „12~40,5 kV vakuuminių jungtuvų užsakymo techninės sąlygos“ ir IEC62271-100:2008 standartus, užtikrinančius patikimą kokybės užtikrinimą.

Techniniai parametrai

Struktūra ir funkcija

1. Bendra struktūra

Vidinis aukštos įtampos vakuuminis grandinės pertraukiklis Usune VS1(ZN63)-12 turi integruotą struktūrą su veikiančiu mechanizmas ir lanko gesinimo kamera, išdėstyta priekyje ir gale. Pagrindinė laidžioji grandinė yra trifazė ant grindų montuojama konstrukcija. Šis unikalus dizainas žymiai sumažina dulkių kaupimąsi ant lanko gesinimo kameros paviršius, neleidžiantis vakuuminio lanko gesinimo kameros paveikti išorinių veiksnių. Net esant drėgnam ir labai užterštoje aplinkoje, jis puikiai išlaiko įtampą ir didelį atsparumą, pralenkdamas panašius rezultatus produktų.

2.Veikimo mechanizmo struktūra

Valdymo mechanizmas yra plokščias spyruoklinis mechanizmas su tiek rankiniu, tiek elektriniu energijos kaupimu funkcijas. Darbinis variklis yra spintelėje priešais lanko gesinimo kamerą. Kabinetas yra padalintas į penkias surinkimo erdves keturiomis tarpinėmis pertvaromis, kurių kiekvienoje yra energijos kaupimo, perdavimo, išjungimas ir veikimo mechanizmo buferiniai komponentai. Integruota lanko gesinimo kameros konstrukcija ir veikimo mechanizmas užtikrina aukštą veikimo mechanizmo veikimo ir veikimo suderinamumą lanko gesinimo kameros atidarymo ir uždarymo reikalavimai, sumažinant perteklinius komponentus, sumažinant energiją sąnaudas ir triukšmą bei pagerinti grandinės pertraukiklio veikimo patikimumą.

Veikimo aplinka

1. Aplinkos temperatūra: maksimali +40 ℃, minimali -15 ℃
2. Aplinkos drėgmė: vidutinė paros santykinė oro drėgmė ≤95%; Vidutinė mėnesio santykinė oro drėgmė ≤90%; Dienos vidurkis vandens garų slėgis ≤22×10⁻³ MPa; Mėnesio vidutinis vandens garų slėgis ≤1,8×10⁻³MPa
3. Aukštis: ne didesnis kaip 1000 m
4. Seisminis intensyvumas: ne didesnis kaip 8 laipsniai
5. Atmosferos aplinka: nėra didelių dulkių, dūmų, ėsdinančių ar degių dujų, garų ar druskos purslų aplinkos oro tarša.

Pastaba: jei viršijamos aukščiau nurodytos normalios darbo aplinkos sąlygos, kreipkitės į mūsų gamintoją iš anksto, kad pritaikytumėte gaminį pagal faktines darbo sąlygas.

Montavimas ir paleidimas

1. Patikrinkite, ar grandinės pertraukiklis nepažeistas transportavimo ir sandėliavimo metu. Jei aptinkama kokių nors pažeidimų, nustokite jį naudoti nedelsiant ir susisiekite su mūsų tiekėju dėl pagalbos po pardavimo.
2. Nuvalykite nešvarumus (ypač nuo izoliacijos paviršiaus). Nešvarumai, susidarę transportavimo ar sandėliavimo metu, gali turėti įtakos gaminio izoliacijos savybes ir netgi gali sukelti pavojų saugai.
3. Rankiniu būdu valdykite grandinės pertraukiklį pagal taisykles, kad kauptumėte energiją, uždarytumėte ir atidarytumėte, stebėdami, ar energijos kaupimo būsena ir atidarymo/uždarymo padėties indikatoriai yra normalūs.
4. Įjunkite grandinės pertraukiklį naudodami darbinį maitinimo šaltinį energijai kaupti, uždarykite ir atidarykite, stebėdami, ar energijos kaupimo būsena ir atidarymo/uždarymo padėties indikatoriai yra normalūs.
5. Rankinio vežimėlio tipo grandinės pertraukiklio veikimas: Įkiškite stūmimo rankeną į stūmimo angą, pasukite pagal laikrodžio rodyklę, kad pirmyn ir prieš laikrodžio rodyklę, kad atitrauktumėte, o bendras judesys yra 300±3 mm; atviroje padėtyje, sklandžiai perkelkite jį į darbinę arba bandomąją padėtį, vidutiniu greičiu pasukite rankeną 30 kartų, kol pasigirs spragtelėjimas, nurodant, kad jis yra teisingoje padėtyje (nenaudokite per didelės jėgos, kad nepažeistumėte stūmimo mechanizmo) ir tuo pačiu metu bus prijungta atitinkama padėties indikatoriaus grandinė.

Pastaba: Jei pasirenkamas uždarymo blokavimo įtaisas, turi būti prijungtas blokavimo grandinės maitinimo šaltinis atrakinkite jį prieš uždarydami grandinę.

Realaus pasaulio taikymo atvejis

Atvejo analizė: Komercinio miesto kompleksinio energijos paskirstymo projektas

150 000 ㎡ komercinis kompleksas (jungiantis prekybos centrą, biurų pastatą ir viešbutį) pagrindiniame verslo rajone Hangdžou, Kinijoje, reikalingi aukštos įtampos grandinės pertraukikliai, pasižymintys stabiliu našumu ir prisitaikymu prie dažnų veikimą ir aukštą saugą, kad būtų užtikrintas viso maitinimo tiekimo tęstinumas. Palyginus įvairias parinktis, klientas pasirinko Usune VS1-12/630-25 rankinio tipo vidaus aukštos įtampos vakuuminį grandinės pertraukiklį, kuriame yra 20 vnt. tvarkyti komplekso aukštos ir žemos įtampos elektros paskirstymo sistemos apsaugą nuo trumpojo jungimo ir apkrovos valdymą. Nuo paleidimo jis veikė stabiliai, be jokių gedimų, gedimo izoliavimo laikas sutrumpėjo iki 0,3 sekundės, efektyviai užtikrinti normalų elektros įrenginių veikimą ir pelnyti aukštą kliento pagyrimą.

DUK

1 klausimas: Ką daryti, jei vidaus aukštos įtampos vakuuminis grandinės pertraukiklis naudojamas aplinkoje, esančioje už įprasto diapazono ribų?

A1: jei tikroji darbo aplinka viršija įprastas sąlygas (pvz., aukštis virš 1000 m, aplinkos temperatūra žemiau -15 ℃ arba virš +40 ℃ ir pan.), būtina iš anksto pasitarti su mūsų gamintoju. Mūsų gamykla bus pritaikyti gaminius pagal faktinius aplinkos parametrus, pvz., pagerinti izoliacijos efektyvumą ir optimizuoti sandarinimo konstrukcijos, siekiant užtikrinti stabilų veikimą tikslinėje aplinkoje.

2 klausimas: Kaip prižiūrėti „Usune VS1-12“ serijos grandinės pertraukiklius, kad pailgėtų jų tarnavimo laikas?

A2: gaminys turi integruotą sutvirtintą stulpą ir integruotą struktūrą, todėl nereikalauja priežiūros normaliai naudojant. Tik periodiškai tikrinama grandinės pertraukiklio paviršiaus švara (ypač izoliacija paviršius), dulkių ir nešvarumų pašalinimas, atidarymo/uždarymo padėties indikatorių ir energijos kaupimo būsenos stebėjimas būtini. Jei aptinkate kokių nors sutrikimų, nedelsdami nustokite naudoti gaminį ir susisiekite su mūsų tiekėju profesionali priežiūra po pardavimo, kad būtų išvengta tolesnės žalos.

3 klausimas: ar Usune VS1-12 serijos automatiniai jungikliai suderinami su kitų gamintojų skirstomaisiais įrenginiais?

A3: Taip. Produktas sukurtas pagal nacionalinius ir tarptautinius standartus ir puikiai suderinamas su KYN28A-12 (GZS) tipo centre montuojami stalčių skirstomieji įrenginiai ir XGN serijos stacionarūs skirstomieji įrenginiai. Be to, mūsų gamintojas gali koreguoti gaminio matmenis ir sąsajas pagal konkretų skirstomojo įrenginio modelį klientui, kad būtų užtikrintas suderinamumas. Prieš pirkdami, pateikite skirstomojo įrenginio parametrus mūsų tiekėjui profesionalūs derinimo patarimai.
