Sieros heksafluorido grandinės pertraukiklis 126kv

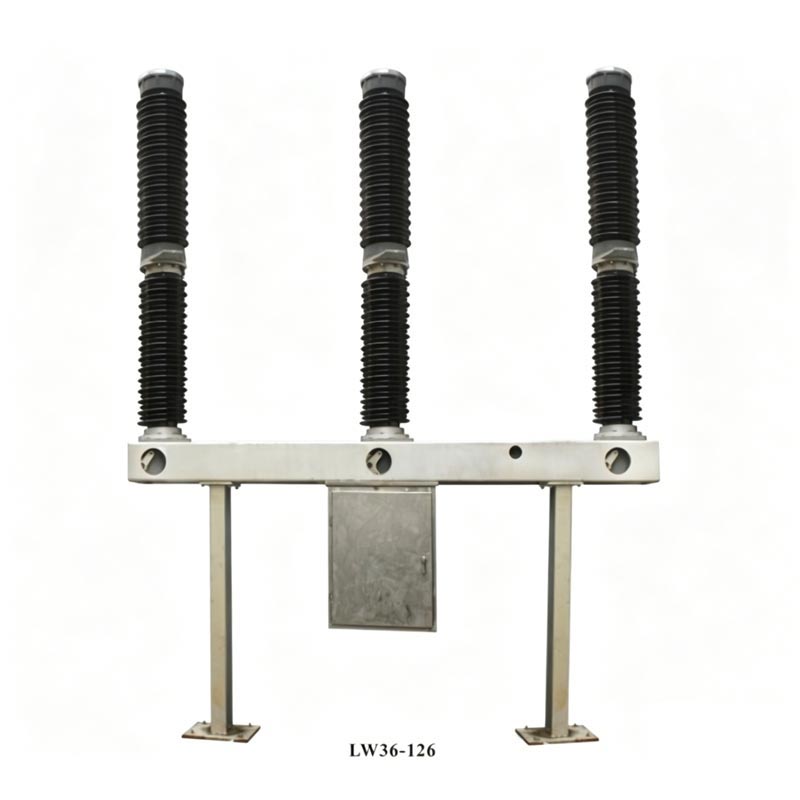

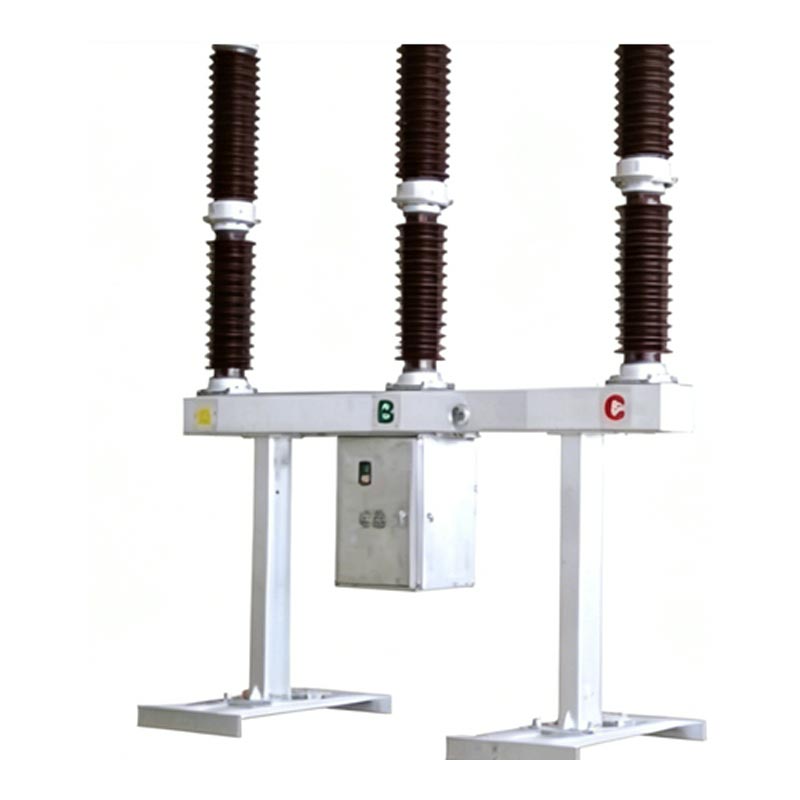

Usune LW36-110 sieros heksafluorido grandinės pertraukiklis 126 kV yra pagrindinis įtaisas, skirtas valdyti ir apsaugoti 110 kV perdavimo ir transformavimo sistemos, taip pat gali būti naudojamos kaip grandinės pertraukiklis ir perjungimo įranga grupė. Gaminys turi integruotą savaime maitinamą lanko gesinimo struktūrą, kurios kiekviena fazė yra viena atrama, vienos pertraukos vienetas. Visos trys fazės sumontuotos ant to paties rėmo, todėl mechaninis sujungimas pasiekiamas per spyruoklę veikimo mechanizmas. Gaminio viršuje yra lanko gesinimo kameros porcelianinė įvorė, vidurinė dalis yra atraminė porcelianinė įvorė ir rėmas, o mechanizmo dėžutė, kurioje yra elektriniai valdymo komponentai pakabinamas žemiau rėmo, todėl kompaktiška konstrukcija ir patogus valdymas.

Pagrindiniai privalumai

1. Autoritetingas laikymasis

Atitinka Kinijos standartus GB1984-2003 „AC High Voltage Circuit Breakers“ ir IEC62271-100:2001 „High Voltage“ Perjungimo ir valdymo įrenginiai – 100 dalis: Aukštos įtampos grandinės pertraukikliai“ ir praėjo griežtus gamyklinius bandymus ir sertifikatas, užtikrinantis gaminio atitiktį ir patikimumą.

2. Puikus našumas

Naudoja lanko gesinimo principą „šiluminis plėtimasis + pagalbinis pūtimas“, todėl susidaro trumpas lankas gesinimo laikas, ilgas elektrinis tarnavimo laikas ir mažas veikimo triukšmas; naudoja SF6 dujas su puikia izoliacija ir lanku turi gesinimo savybių kaip terpė, pašalina užsidegimo ir sprogimo pavojų, todėl tinka tankiai apgyvendintose vietovėse.

3. Patikimi įrodymai

Spyruoklinio mechanizmo mechaninis tarnavimo laikas yra iki 6000 ciklų, metinis SF6 dujų nuotėkis yra ≤0,5 %. ir pagrindinės grandinės varža ≤80μΩ. Visi techniniai parametrai ir bandymų duomenys patvirtina gaminio stabilumą.

4. Stiprus prisitaikymas

Plačiai pritaikomas atšiaurioje lauko aplinkoje, kai aplinkos temperatūros diapazonas yra nuo -30 ℃ iki +40 ℃, o aukštis virš jūros lygio ≤3000 metrų. Stiprus atsparumas vėjui, ledui ir žemės drebėjimams, tenkinantis įvairių energetikos projektų scenarijų poreikius.

Pagrindiniai techniniai parametrai

Sieros heksafluorido grandinės pertraukiklis 126 kV gali pasigirti puikiu elektriniu našumu ir pagrindiniais parametrais atitinkantys aukštus 126kV elektros įrangos standartus, užtikrinantys stabilų darbą sudėtingose elektros sistemose. Rakto šerdis parametrai yra tokie:

Bendra gaminio struktūra

Sieros heksafluorido grandinės pertraukiklis 126 kV susideda iš trijų fazių, kurių kiekviena turi savaiminio maitinimo lanko gesinimo kamera, atraminis izoliacijos įtaisas, adsorbentas ir sandari konstrukcija. Statinio sandarinimo naudojimas O žiedai ir sandariklis, o dinaminiam sandarinimui naudojamas spyruoklinis sandarinimas, užtikrinantis puikų sandarumą. The transmisijos dalis jungia vieno poliaus grandinės pertraukiklį ir veikimo mechanizmą, efektyviai perduodama veikimo jėga; spyruoklinis veikimo mechanizmas turi įmontuotą mechanizmo dėžę, tiekiančią rankinę, elektros energiją saugojimo ir pakartotinio uždarymo funkcijos, užtikrinančios lankstų ir patikimą veikimą.

Produkto veikimo principas

1. Uždarymo būsena: sistemos srovė sudaro grandinę per gnybtus, stacionarius kontaktus, judančius kontaktus, cilindrus, ir tarpiniai kontaktai, užtikrinantys normalų energijos perdavimą.
2. Išjungimo operacija: veikiant veikimo mechanizmui, judantis kontaktas juda žemyn, generuodamas an elektros lankas, kai atsiskiria judantys ir nejudantys kontaktai; balione esančios suspaustos SF6 dujos pučia lanką per purkštuką, o lankas užgęsta, kai srovė kerta nulį.
3. SF6 dujų sistema: su integruotu SF6 tankio matuokliu ir valdikliu su temperatūros kompensavimu. gali stebėti dujų slėgį realiu laiku. Kai slėgis per žemas, suveikia pavojaus signalas ir mechanizmas suveikia užrakintas, kad būtų išvengta mechaninių pažeidimų.

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

Prašymo atvejis

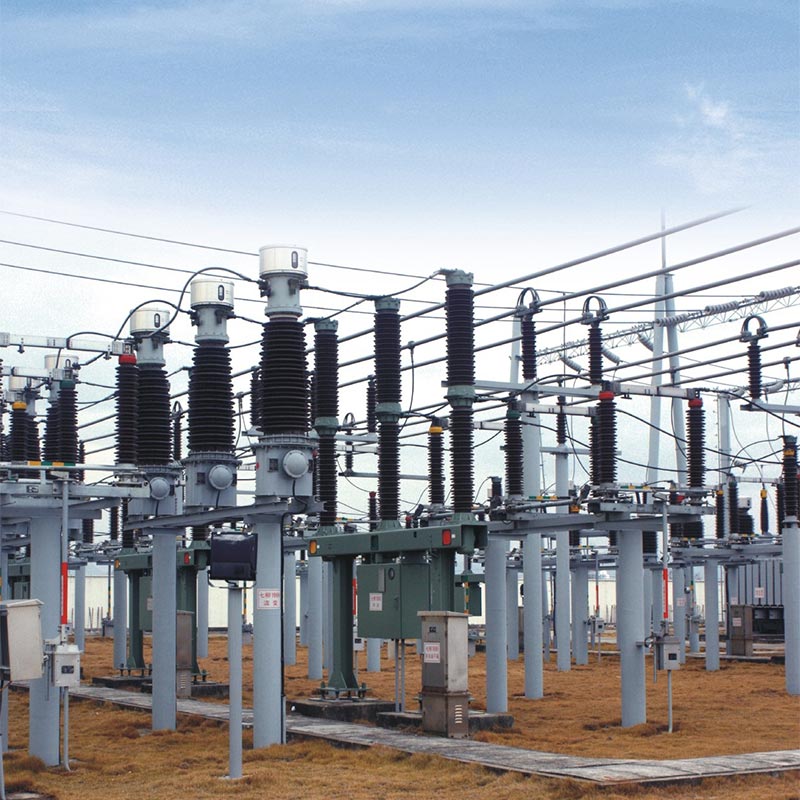

2024 m. Usune LW36-110 sieros heksafluorido grandinės pertraukiklis 126 kV buvo sėkmingai pritaikytas 110 kV raktui. perdavimo ir transformacijos projektas Šiaurės Kinijoje. Šiuo projektu buvo siekiama išspręsti nepakankamo kiekio problemą elektros energijos tiekimo pajėgumai kaimo ir priemiesčių vietovėse. Projekto vietoje yra didelis temperatūrų skirtumas (nuo -25 ℃ iki +38 ℃) ir dažnos smėlio audros, keliančios itin aukštus reikalavimus prisitaikymui prie aplinkos ir patikimumui. galios įranga.

Kaip paskirtasis šio projekto tiekėjas, Usune pateikė 28 LW36-110 automatinius jungiklius. Gamykla išsiųsta profesionalūs technikai, kurie vietoje pateiktų nurodymus dėl montavimo, paleidimo ir bandomojo veikimo. Po to aštuonis stabilaus veikimo mėnesius gaminys nesugebėjo, o SF6 dujų nuotėkio greitis buvo daug mažesnis standartinius reikalavimus (faktinis bandymas ≤0,3%), o atidarymo ir uždarymo reakcijos greitis visiškai atitiko projekto projektą standartus. Pradėjus eksploatuoti projektą, jis veiksmingai pagerino vietinio elektros tinklo stabilumą, sumažino elektros energijos tiekimo sutrikimus, atsiradusius dėl įrangos gedimų, sulaukė didelio projekto savininko ir vietos pripažinimo energetikos skyrius, visiškai patikrinęs puikų prisitaikymą prie aplinkos ir patikimą veikimą „Usune“ 126 kV SF6 grandinės pertraukiklis tikromis darbo sąlygomis.

DUK

1 klausimas: koks yra Usune sieros heksafluorido grandinės pertraukiklio 126 kV jungiklio tarnavimo laikas ir kokie yra pagrindiniai priežiūros taškai?

A1: gaminio mechaninis tarnavimo laikas yra 6000 ciklų, o rekomenduojamas nepertraukiamo veikimo laikas yra 12 metų. Raktas priežiūros taškai: Kassavaitiniai įprastiniai patikrinimai (izoliatoriaus vientisumas, SF6 dujų slėgis ir kt.); kasmetinė priežiūra kas 3 metus (izoliatorių valymas, pagrindinės grandinės varžos matavimas ir kt.); kai produktas pasiekia techninės priežiūros sąlygos (pvz., 20 visos talpos trumpojo jungimo pertraukų), lanko kontaktai, adsorbentas ir sandarinimo žiedai reikia pakeisti. Gamintojas atsiųs profesionalius darbuotojus, kad jie vietoje pateiktų techninės priežiūros nurodymus.

2 klausimas: Ar Usune LW36-110 grandinės pertraukiklis gali būti naudojamas dideliame aukštyje ir šaltuose regionuose? Kas maksimaliai tinka aukštis?

A2: Taip. Šis gaminys yra specialiai sukurtas atšiaurioms lauko aplinkoms ir puikiai prisitaiko prie aukšto lygio aukštyje ir žemoje temperatūroje. Jis tinka iki 3000 metrų aukštyje ir gali atlaikyti net žemą temperatūrą kaip -30 ℃, visiškai patenkina didelio aukščio ir šaltų regionų, tokių kaip Vakarų Kinija, poreikius. Be to, mechanizmo dėžutėje yra įmontuotas šildytuvas, užtikrinantis apsaugą nuo drėgmės ir užšalimo lietaus, sniego ir stipraus šalčio metu sezonus, užtikrinant stabilų darbą.

Tiekėjas ir aptarnavimas po pardavimo

Zhejiang Usune Electric Co., Ltd., kaip profesionalus aukštos įtampos elektros įrangos gamintojas Kinijoje, turi visą gamybos liniją ir griežtą kokybės kontrolės sistemą. Gamykloje įrengta pažangi bandymo įranga, o kiekvienas gaminys prieš tai yra siurbiamas, užpildomas dujomis ir išbandomas mechaninėmis savybėmis palikti gamyklą, kad būtų užtikrinta gaminio kokybė. Kaip patikimas tiekėjas, Usune teikia vieno langelio aptarnavimą po pardavimo, įskaitant montavimo vietoje nurodymus, paleidimą, techninės priežiūros mokymus ir atsarginių dalių tiekimą. Profesionalas techninė komanda operatyviai reaguoja į vartotojų poreikius, užtikrina ilgalaikį stabilų įrangos darbą.
