Aukštos įtampos Sf6 grandinės pertraukiklis

„Zhejiang Usune Electric Co., Ltd.“, profesionali aukštos įtampos elektros įrangos gamintoja Kinijoje, pradėjo veiklą LW36-110 aukštos įtampos Sf6 grandinės pertraukiklis. Šis gaminys yra trifazis kintamosios srovės 50 Hz lauko aukštos įtampos skirstomasis įrenginys tinka 110kV elektros perdavimo ir transformavimo sistemų valdymui ir apsaugai. Jis taip pat gali būti naudojamas kaip a pririšimo grandinės pertraukiklio ir perjungimo įtaiso mazgas.

Aukštos įtampos Sf6 grandinės pertraukiklis naudoja unikalų lanko gesinimo principą „šilumos plėtimasis + pagalbinis pūtimas“, aprūpintas CTB-1 tipo spyruokliniu valdymo mechanizmu, atitinkančiu nacionalinius ir tarptautinius standartus, ir pasižymi puikiomis lanko gesinimo savybėmis, aukštu saugumu ir stabiliomis veikimo charakteristikomis. Kaip patikimas „Usune“ yra įsipareigojusi tiekti aukštos kokybės, patvarius aukštos įtampos skirstomuosius įrenginius. Jo LW36-110 SF6 grandinė pertraukiklis buvo plačiai naudojamas pagrindiniuose projektuose, tokiuose kaip elektros tinklai ir pramoniniai parkai, užtikrinant patikimą energijos tiekimą infrastruktūros statybai.

Pagrindiniai privalumai

1. Pažangi lanko gesinimo technologija

Naudojant unikalų lanko gesinimo principą „šiluminis plėtimasis + pagalbinis pūtimas“, jis pasižymi trumpu lanku. gesinimo laikas, ilgas elektrinis tarnavimo laikas ir mažas veikimo triukšmas, efektyviai pagerinantis maitinimo stabilumą.

2. Aukštos saugos savybės

Naudojant SF6 dujas kaip izoliaciją ir lanko gesinimo priemonę, jis pasižymi puikia izoliacija ir lanko gesinimo savybėmis. našumas, pašalina užsidegimo ir sprogimo riziką, todėl tinka tankiai apgyvendintoms vietovėms.

3. Stabilus veikimo mechanizmas

Įrengtas CTB-1 tipo spyruoklinio veikimo mechanizmas, jis pasižymi paprasta ir kompaktiška konstrukcija, saugia ir patikima veikimą ir stiprias apsaugos nuo trukdžių galimybes.

4. Atitiktis tarptautiniams standartams

Visiškai suderinamas su GB1984-2003 "AC aukštos įtampos grandinės pertraukikliais" ir IEC62271-100, 2001 "aukštos įtampos skirstomaisiais įrenginiais" ir valdymo įtaisai – 100 dalis: Aukštos įtampos grandinės pertraukikliai“, atitinkantys techninius pasaulinės energijos reikalavimus projektus.

Taikomos aplinkos sąlygos

Aukštos įtampos Sf6 grandinės pertraukiklis skirtas naudoti lauke, todėl puikiai prisitaiko prie aplinkos ir tinkamumas įvairioms atšiaurioms eksploatavimo sąlygoms:

1. Aplinkos temperatūra: -30 ℃ ~ +40 ℃
2. Aukštis: ≤3000m
3. Santykinė oro drėgmė: dienos vidurkis ≤95%, mėnesio vidurkis ≤90% (esant 25 ℃)
4. Vėjo slėgis ≤700Pa; Apledėjimo storis ≤10 mm
5. Seisminis intensyvumas: horizontalus pagreitis ≤0,3g, vertikalus pagreitis ≤0,15g
6. Jokios degios, sprogios, chemiškai ėsdinančios ar stipriai vibruojančios aplinkos

Gaminio struktūra ir veikimo principas

1. Bendra struktūra

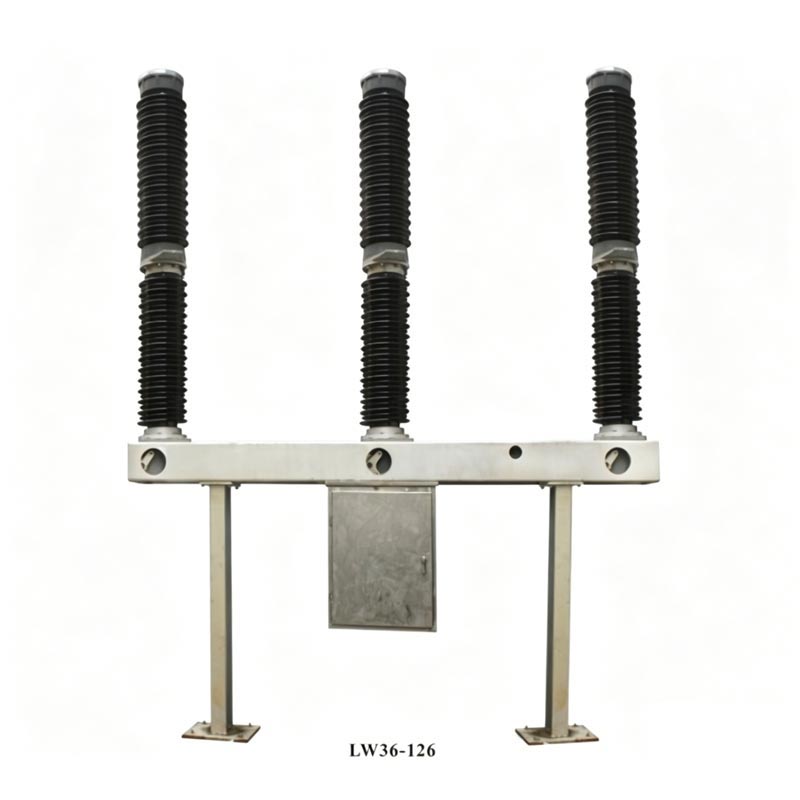

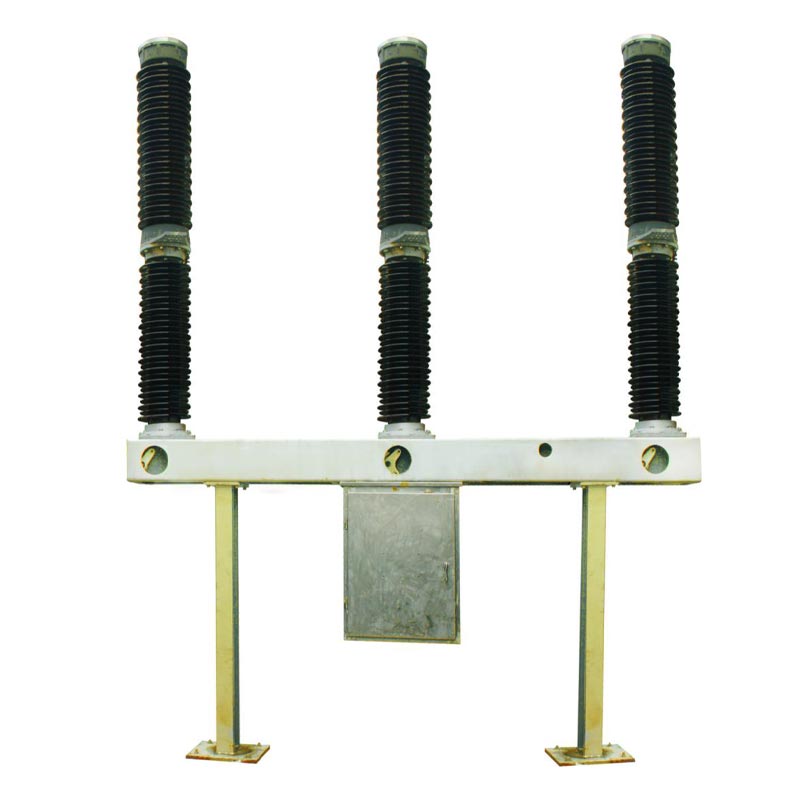

Aukštos įtampos Sf6 grandinės pertraukiklis turi integruotą savaime gesinančią lanko gesinimo struktūrą. Kiekviena fazė yra vieno ramsčio vieno lūžio (POLE). Kiekvienas grandinės pertraukiklis susideda iš trijų fazių, sumontuotų ant to paties rėmo, ir valdomas spyruokliniu mechanizmu, o trys fazės yra mechaniškai sujungtos. Gaminio viršuje yra lanko gesinimo kameros porcelianinė įvorė, vidurinėje dalyje yra atraminė porcelianinė įvorė ir rėmas, mechanizmo dėžė pakabinama žemiau rėmo centro, joje yra spyruoklinis mechanizmas ir elektrinis valdymo komponentai. Rėmo priekyje sumontuotas SF6 dujų tankio reguliatorius, kuris palaikomas abiejuose baigiasi atramomis.

2 Pagrindiniai komponentai ir funkcijos

- Lanko gesinimo blokas: naudoja savaime įjungiančią lanko gesinimo struktūrą. Kai suveikia grandinės pertraukiklis, Aukšto slėgio šiluminis plėtimasis cilindre užgesina lanką, užtikrindamas greitą ir efektyvų veikimą gesinimo.
- Atraminis izoliacijos įtaisas: palaiko lanko gesinimo kameros izoliatorių ir izoliuoja žemę komponentai su energija; izoliacinis strypas sujungia valdymo svirtį ir stabdymo strypą, užtikrinant izoliacijos saugumą.
- Adsorbentas: įmontuotas lanko gesinimo kameros viršutinio galo dangčio viduje, jis išlaiko SF6 dujas sausas ir sugeria skilimo dujos, susidarančios skaidant lanką. Techninės priežiūros metu jį reikia pakeisti.
- Nuotėkio prevencijos struktūra: naudojamas statinio sandarinimo (O žiedas + sandariklis) ir dinaminio sandarinimo derinys (spyruoklinio suspaudimo sandariklis), pasiekiant ≤0,5% metinį SF6 dujų nuotėkį. - Spyruoklinis mechanizmas: įjungia atidarymo, uždarymo ir uždarymo operacijos su dideliu veikimo greičiu (uždarymo laikas ≤145ms, atidarymo laikas ≤60ms), stabilus našumą ir palaiko rankinį bei elektros energijos kaupimą.

3. Darbo principas

- Uždarymo padėtis: sistemos srovė teka per gnybtus, stacionarų kontaktų atraminį strypą, stacionarų pagrindinį kontaktą, juda pagrindinis kontaktas, cilindras, tarpinis kontaktas ir tarpinis flanšas, sudarantys grandinę per terminalai.
- Atidarymo operacija: veikiant valdymo mechanizmui, valdymo svirtis traukia izoliacinį strypą, stūmoklį strypas, cilindras, judantis lanko kontaktas ir purkštukas žemyn; judantiems ir nejudantiems kontaktams susidaro lankas atskiras. Judančiai kontaktų sistemai pajudėjus į tam tikrą padėtį, atsidaro antgalis ir suspaudžia SF6 dujas iki nupūsti lanką, užgesinant lanką, kai srovė kerta nulį.
- Uždarymo veikimas: valdymo mechanizmas judantį kontaktą varo aukštyn į uždarymo padėtį, o SF6 dujos patenka į balioną, ruošiantis kitam atidarymui.

Pagrindiniai techniniai parametrai

„Usune LW36-110 SF6“ grandinės pertraukiklis pasižymi puikiomis techninėmis savybėmis, o pagrindiniai parametrai atitinka aukščiausius reikalavimus. 110kV elektros sistemų standartų, užtikrinančių stabilų ir efektyvų darbą.

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

Praktinis pritaikymo atvejis

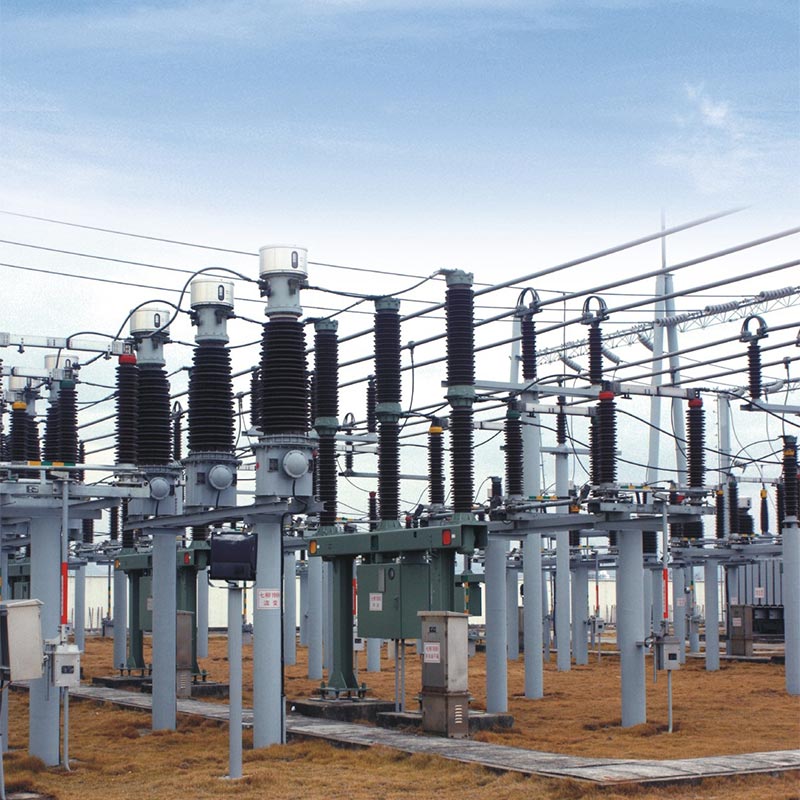

Atvejo analizė: 110 kV elektros tinklo atnaujinimo projektas Šiaurės Kinijoje

Projekto aplinkybės: 110 kV elektros tinklui Šiaurės Kinijoje reikėjo atnaujinti senstančius skirstomuosius įrenginius, kad būtų pagerinta galia tiekimo stabilumas ir saugumas, susiduriant su atšiauriomis sąlygomis, tokiomis kaip žema žiemos temperatūra (-25 ℃) ir stiprus vėjas spaudimas.

Produkto taikymas: Projekte buvo atrinkta 20 „Usune LW36-110 SF6“ grandinės pertraukiklių. Jų prisitaikymas prie žemos temperatūros (-30 ℃ ~ + 40 ℃) ir puikus lanko gesinimo efektyvumas veiksmingai išsprendė nestabilaus įrenginio veikimo problemą. senėjimo įranga žemoje temperatūroje.

Taikymo rezultatai: nuo pat paleidimo 2022 m., įranga stabiliai veikė ketverius metus be lanko gesinimo gedimas, dujų nuotėkis ar kiti gedimai. Metinis elektros energijos tiekimo patikimumo rodiklis padidėjo 0,8%, efektyviai užtikrinant normalų elektros energijos tiekimą rajono gyventojams ir pramonės įmonėms.

DUK

1 klausimas: koks yra Usune LW36-110 aukštos įtampos SF6 grandinės pertraukiklio tarnavimo laikas ir kokia priežiūra reikalingas eksploatacijos metu?

A1: gaminio mechaninis tarnavimo laikas yra 6000 ciklų, o nepertraukiamo veikimo laikas iki 12 metų normaliomis sąlygomis priežiūra. Į įprastinę priežiūrą įeina kassavaitiniai vizualiniai patikrinimai (izoliatoriaus vientisumas, SF6 dujų slėgis ir kt.) ir kasmetinė priežiūra kas 3 metus (izoliatoriaus valymas, pagrindinės grandinės varžos matavimas ir kt.). A majoras kapitalinis remontas reikalingas, kai tenkinamos priežiūros sąlygos (pvz., 12 metų nepertraukiamo veikimo, 2000 vardinė srovė pertraukos ir pan.). Gamintojas Usune teikia profesionalias priežiūros gaires ir atsarginių dalių tiekimą ilgalaikis stabilus įrangos veikimas.

2 klausimas: ką daryti, jei grandinės pertraukiklyje įvyksta SF6 dujų nuotėkis ir ar kyla pavojus saugai?

A2: Šis gaminys turi dvigubą sandarią konstrukciją (statinis sandariklis + dinaminis sandariklis) su metiniu nuotėkio greičiu ≤0,5%, gerokai mažesnis už nacionalinį standartą. Jei aptinkamas nuotėkis, nuotėkio vietą galima nustatyti naudojant SF6 dujų nuotėkį detektorius. Nutraukus maitinimą, sandariklį arba O žiedą galima pakeisti. SF6 dujos yra netoksiškos ir nedegios, bet per didelis nuotėkis gali turėti įtakos įrangos izoliacijai ir lanko gesinimo savybėms. Produktas yra įrengtas su SF6 dujų tankio valdikliu; įspėja, kai slėgis yra mažesnis už aliarmo reikšmę (0,45±0,03 MPa) ir užsiblokuoja veikimas, kai slėgis yra mažesnis už blokavimo slėgį (0,40±0,03 MPa), taip išvengiant pavojaus saugai.
