Pastotės aukštos įtampos grandinės pertraukiklis Usune LW36-110 yra pagrindinė maitinimo įranga, sukurta nepriklausomai ir pagaminta Zhejiang Usune Electric Co., Ltd., pirmaujančio Kinijos aukštos įtampos skirstomųjų įrenginių gamintojo pramonė. Šis trifazis kintamosios srovės 50 Hz lauko aukštos įtampos skirstomasis įrenginys pirmiausia naudojamas valdyti ir apsaugoti 110kV energijos perdavimo ir transformavimo sistemos, taip pat gali būti naudojamos kaip kontaktinis grandinės pertraukiklis ir įjungtas taikomosios programos, kurioms reikalingi skirstomieji įrenginiai. Produktai gaminami profesionalioje Usune gamykloje, integruojant Tyrimai ir plėtra, gamyba ir bandymai, užtikrinantys, kad kiekvienas produktas atitiktų griežtus kokybės standartus prieš išvežant iš gamyklos.
Siekiant užtikrinti gaminio patikimumą ir suderinamumą, Usune LW36-110 aukštos įtampos grandinės pertraukiklis, skirtas Pastotė visiškai atitinka GB1984-2003 "AC High Voltage Circuit Breakers" standartą ir atitinka Tarptautinės elektrotechnikos komisijos (IEC) standartas IEC62271-100:2001 „Aukštos įtampos skirstomieji ir valdymo įrenginiai – 100 dalis. Aukštos įtampos grandinės pertraukikliai. Kaip profesionalus tiekėjas, Usune išlaikė griežtą kokybės sistemą sertifikavimas, o gamykloje yra pažangi gamybos ir bandymo įranga, užtikrinanti, kad kiekvieno gaminio našumas atitinka arba viršija pramonės standartus.
Naudojant unikalų "šiluminio plėtimosi + pagalbinio" lanko gesinimo principą, jis gali pasigirti puikiu laužymu našumas, trumpas lanko laikas, ilgas elektrinis tarnavimo laikas ir mažas veikimo triukšmas, veiksmingai užtikrinantis energijos saugumą tinklo veikimas.
Naudoja SF6 dujas, pasižyminčias puikiomis izoliacinėmis ir lanko gesinimo savybėmis, kaip izoliuojančias ir gesinančias nuo lanko vidutinis, nekeliantis užsidegimo ar sprogimo pavojaus, todėl tinkamas tankiai apgyvendintoms vietovėms ir įvairioms sudėtingos pastočių aplinkos.
Įrengtas CTB-1 tipo spyruoklinis valdymo mechanizmas, pasižymintis paprasta ir kompaktiška konstrukcija, stabiliu veikimu, didelis saugumas ir patikimumas bei mažesnis techninės priežiūros ir gedimų dažnis.
Gali stabiliai veikti atšiaurioje aplinkoje, griežtai laikantis įvairių aplinkosaugos rodiklių, užtikrinant ilgalaikis stabilus veikimas skirtinguose regionuose.
1. Nominali įtampa: 110kV; Vardinis dažnis: 50Hz; Nominali srovė: 3150A
2. Nominali trumpojo jungimo pertraukimo srovė: 40kA; Nominali trumpojo jungimo srovė (didžiausia): 100 kA
3. Vardinis SF6 dujų slėgis (20 ℃): 0,5 MPa; Metinis nuotėkio rodiklis: ≤0,5 %
4. Mechaninis tarnavimo laikas: 6000 ciklų; Atidarymo laikas: ≤60ms; Uždarymo laikas: ≤145 ms
5. Aplinkos temperatūros diapazonas: -30℃～+40℃; Aukštis: ≤3000 m

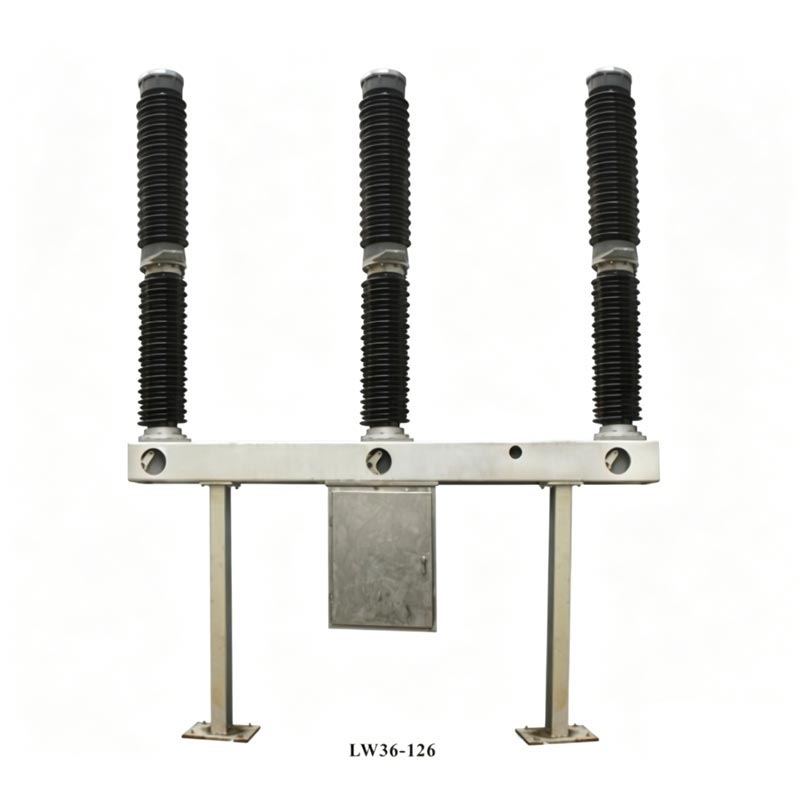

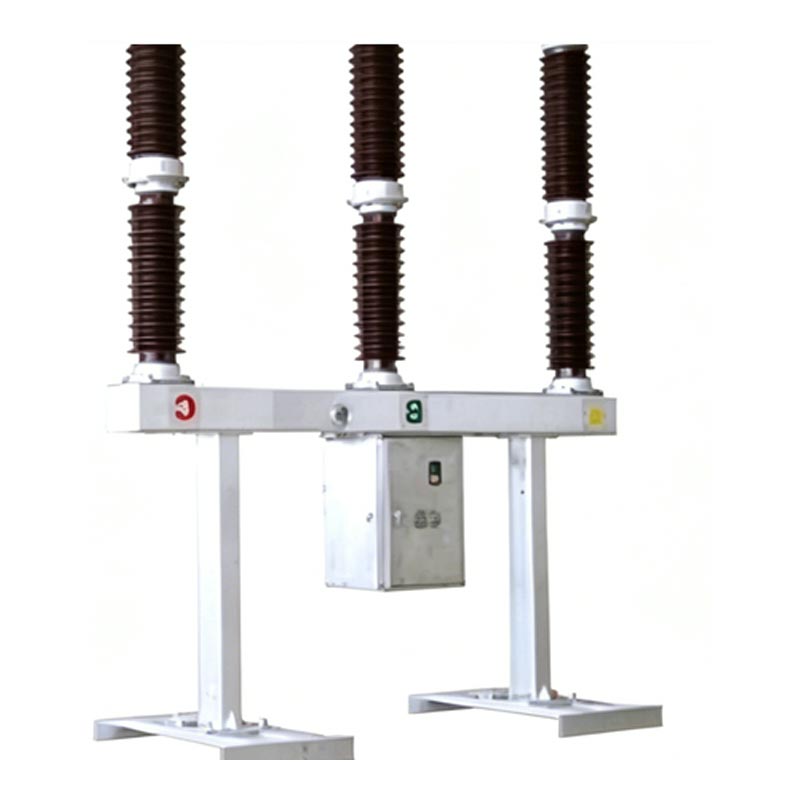

Pastotės aukštos įtampos grandinės pertraukiklio jungiklis turi integruotą savaiminio maitinimo lanko gesinimo kamerą struktūra, o kiekviena fazė yra vieno ramsčio vieno lūžio (POLE). Kiekvienas grandinės pertraukiklis susideda iš trijų fazių, montuojamas ant to paties rėmo, valdomas spyruokliniu mechanizmu, su trimis fazėmis, sujungtomis mechaniškai. Viršutinė dalis gaminyje yra lanko gesinimo kameros porcelianinė įvorė, vidurinėje dalyje yra atraminis porcelianas įvorė ir rėmas, o mechanizmo dėžė yra viduryje ir pakabinama žemiau rėmo. Jame yra vidinis spyruoklinis veikimo mechanizmas ir elektriniai valdymo komponentai. Mechanizmo išvesties traukimo strypas jungiasi prie švaistiklis ir besisukanti rankena. SF6 dujų tankio reguliatorius yra sumontuotas rėmo priekyje, kuris yra iš abiejų galų palaikoma atramomis.
Sistemos srovė teka per gnybtus, stacionarų kontaktų atraminį strypą, stacionarų pagrindinį kontaktą, judantį pagrindinį kontaktas, cilindras, tarpinis kontaktas ir tarpinis flanšas, tada sudaro grandinę su sistema per terminalai.
Veikiant pavarai, valdymo svirtis traukia izoliacinį traukos strypą, stūmoklio strypą, cilindrą, judantį lanką kontaktą ir purkštuką žemyn kartu. Atskyrus judančius ir nejudančius kontaktus, susidaro lankas. Kada judanti kontaktų sistema juda žemyn į tam tikrą padėtį, antgalis atsidaro ir suslėgtos SF6 dujos cilindras per purkštuką pučiamas į lanko sritį. Lankas užgęsta, kai srovė kerta nulį.
Veikiant pavarai, valdymo svirtis traukia judantį kontaktą, prijungtą prie izoliuoto strypo, aukštyn į uždarymo padėtį. Tuo pačiu metu į balioną patenka SF6 dujos, kurios ruošiasi kitai atidarymo operacijai.
Sudarytas iš SF6 tankio matuoklio (slėgio matuoklis ir integruotas tankio reguliatorius), dujų tiekimo vožtuvas, trifazis vožtuvai ir SF6 dujotiekis. Jame yra temperatūros kompensavimas, signalizacija ir blokavimo slėgio apsauga užtikrinti stabilų SF6 dujų slėgį.
Įrengtas mechanizmo korpuse, jį sudaro pagrindiniai komponentai, tokie kaip valdymo jungikliai, automatiniai jungikliai, išjungimo jungikliai, relės, gnybtai, uždarymo ritės, varikliai ir šildytuvai. Tai leidžia valdyti jungiklį, neleidžia siurbti, spyruoklinės energijos kaupimo, SF6 dujų slėgio apsaugos, šildymo ir apšvietimo funkcijos.

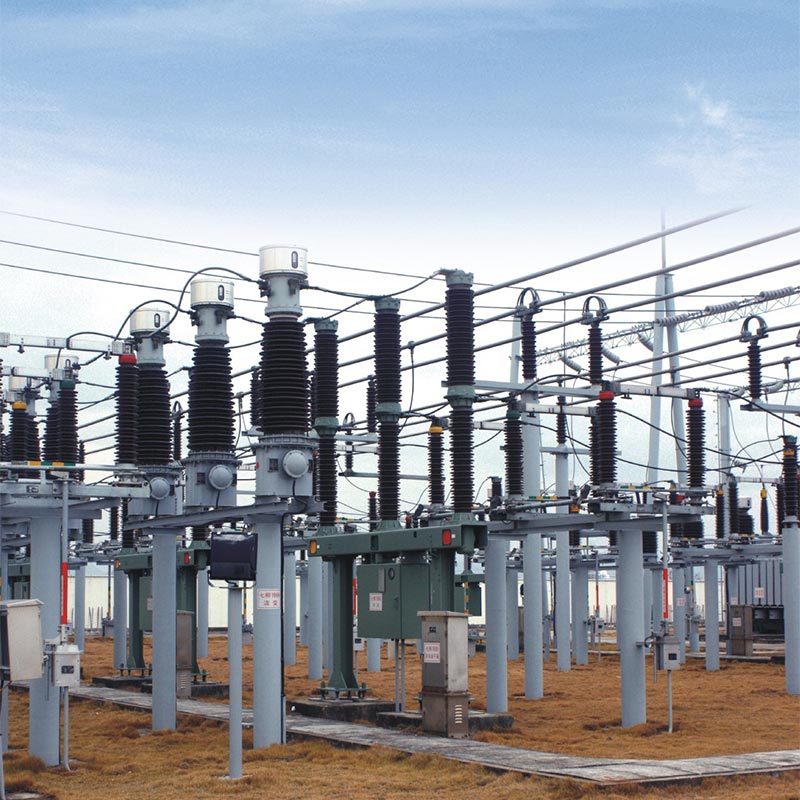

Norėdami patikrinti Usune LW36-110 aukštos įtampos grandinės pertraukiklio, skirto pastotei, patikimumą ir praktiškumą, šis produktas buvo sėkmingai pritaikytas 110 kV pastotės projektui pagrindiniame pramonės parke Rytų Kinijoje. Kaip patikimas tiekėjas, Usune šiam projektui pateikė 12 LW36-110 automatinių jungiklių, kurie veikė stabiliai daugiau nei trejus metus.
Ši pastotė tiekia energiją daugiau nei 50 pramonės parko didelių ir vidutinių įmonių, reikalaujantis itin didelio stabilumo ir saugumo. Ankstyvosiose projekto stadijose klientas visapusiškai palygino kelis Kinijos gamintojus ir galiausiai pasirinko Usune LW36-110 grandinės pertraukiklius dėl jų pranašumo. techninės charakteristikos, griežta kokybės kontrolė ir visapusiškas aptarnavimas po pardavimo. Eksploatacijos metu, produktai sėkmingai atlaikė ekstremalias oro sąlygas, įskaitant aukštą temperatūrą, stiprų lietų ir žemą temperatūra be jokių užfiksuotų gedimų. SF6 dujų nuotėkio greitis buvo daug mažesnis už standartinį reikalavimą (≤0,5%), mechaninis veikimas buvo sklandus, o atidarymo ir uždarymo laikas buvo stabilus, efektyviai užtikrinant saugų ir stabilų parko elektros tinklo darbą. Tai sulaukė didelio kliento pagyrimo ir Usune tapo paskirtas elektros įrangos tiekėjas tolesniems parko plėtros projektams.
A1: gaminio mechaninis eksploatavimo laikas yra 6000 ciklų, o normaliai naudojant ir reguliariai prižiūrint, jis nepertraukiamas eksploatavimo laikas gali siekti 12 metų. Pagrindiniai techninės priežiūros punktai: kassavaitiniai įprastiniai patikrinimai (izoliatoriaus tikrinimas vientisumas, SF6 dujų slėgis ir veikimo būsena); kasmetinis kapitalinis remontas kas 3 metai (izoliatorių valymas, patikra tvirtinimo detalės, pagrindinės grandinės varžos matavimas ir SF6 dujų drėgmės kiekis); Reikalingas kapitalinis remontas pagal Šios sąlygos: 12 metų nepertraukiamo veikimo, 2000 vardinės srovės pertrūkių, 20 pilnos galios (40 kA) pertraukų arba 6000 mechaninių operacijų. „Usune“ teikia profesionalias techninės priežiūros rekomendacijas ir atsargines dalis tiekimas, siekiant užtikrinti ilgalaikį stabilų gaminio veikimą.
A2: Taip, šis gaminys puikiai prisitaiko prie aplinkos ir gali būti naudojamas dideliame aukštyje ir ypač šaltyje regionuose. Jo aplinkos temperatūros diapazonas yra nuo -30 ℃ iki +40 ℃, maksimalus pritaikomas aukštis ≤3000 m. Gali atlaiko 700Pa vėjo slėgį ir 10mm apledėjimą, o jo seisminis stiprumas atitinka horizontaliuosius reikalavimus pagreitis ≤0,3g ir vertikalus pagreitis ≤0,15g. Jis taip pat tinka vietovėms, kuriose yra vidutinis dienos santykis drėgnumas ≤95%, o vidutinė mėnesio santykinė oro drėgmė ≤90% (25 ℃) ir gali būti naudojama aplinkoje, kurioje nėra degių medžiagų, sprogios, chemiškai ėsdinančios ir stiprios vibracijos sąlygos, visiškai atitinkančios aplinkosaugos reikalavimus dauguma pastočių projektų Kinijoje ir net visame pasaulyje.
Zhejiang Usune Electric Co., Ltd. yra profesionalus aukštos įtampos elektros skirstomųjų įrenginių gamintojas ir tiekėjas Kinija, daugiausia dėmesio skirianti aukštos įtampos grandinės tyrimams, plėtrai, gamybai, pardavimui ir aptarnavimui po pardavimo pertraukikliai, jungikliai ir kita maitinimo įranga. Įmonės gamykla yra Zhejiang provincijoje, Kinijoje, apimantis daugiau nei 10 000 kvadratinių metrų plotą, aprūpintas pažangiomis gamybos linijomis, bandymo įranga ir profesionali MTEP komanda.
Usune laikosi filosofijos „Pirmiausia kokybė, aukščiausias klientas“ ir griežtai įgyvendina kokybės kontrolės sistemą. gamybos proceso metu. Prieš išvežant iš gamyklos visi gaminiai yra kruopščiai išbandomi. Kaip patikimas Tiekėjas Usune tiekė aukštos kokybės elektros įrangą šimtams pastočių projektų tiek šalies viduje, tiek tarptautiniu mastu, pelnęs platų klientų pripažinimą dėl patikimos produktų kokybės ir visapusiškumo aptarnavimas po pardavimo.
