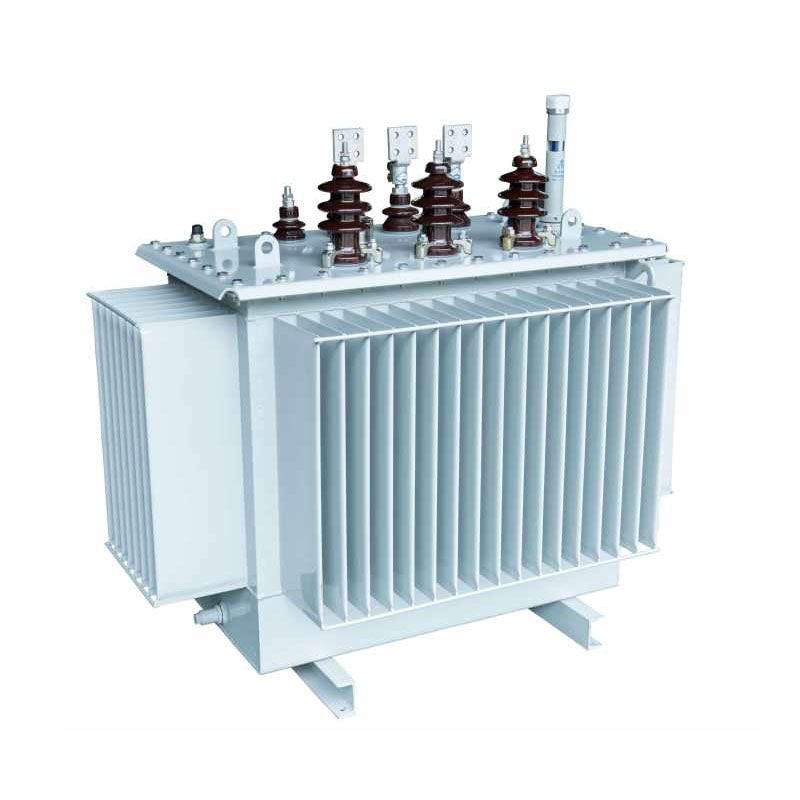

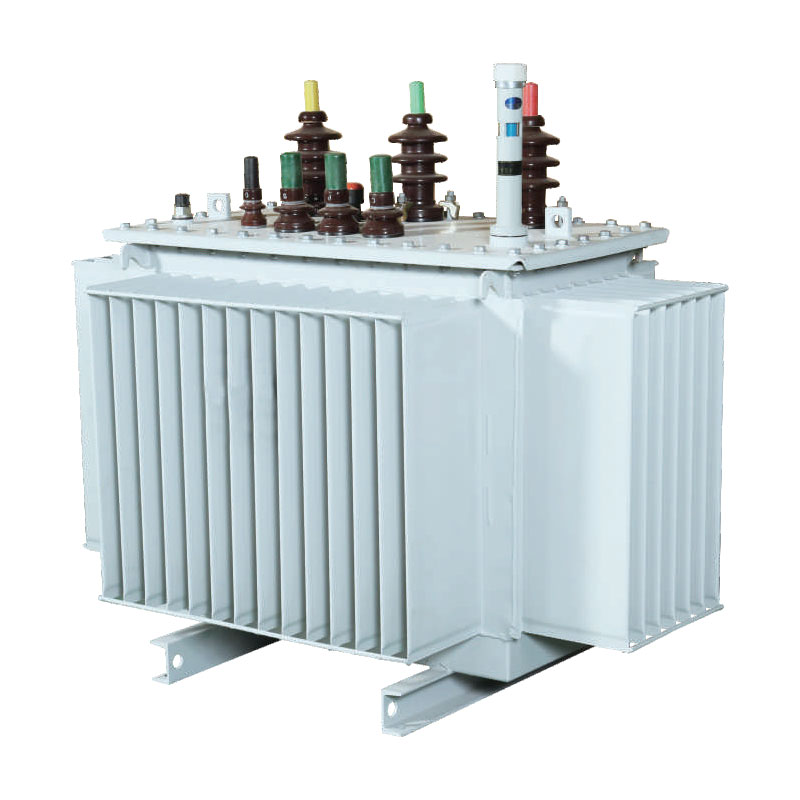

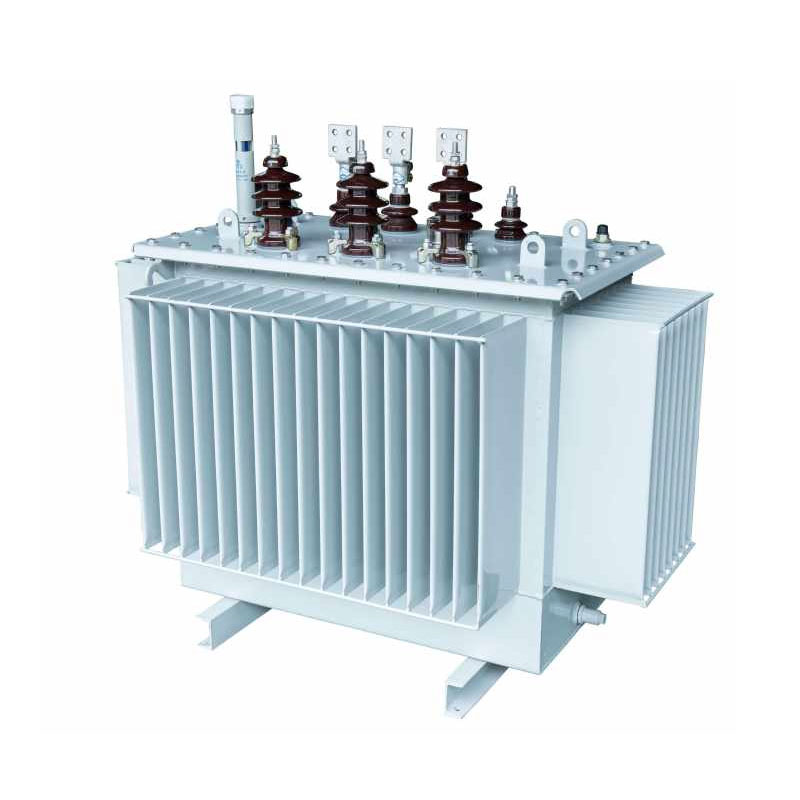

1600KVA alyvos paskirstymo transformatorius

Usune 1600kVA panardinamasis paskirstymo transformatorius yra optimizuotas taip, kad padėtų išspręsti įprastas problemas, kylančias tradiciniuose transformatoriai, tokie kaip dideli nuostoliai, per didelis triukšmas, trifazis disbalansas ir prastas prisitaikymas prie aplinkos. Šerdis naudoja 3D žaizdos išdėstymą, sudarantį lygiakraštį trikampį; magnetinė grandinė yra be tarpų, su trimis vienodo ilgio magnetiniai takai, kurių atstumas yra minimalus. Šerdies kolonos skerspjūvis gerokai priartėja prie apskritimo formos padidina magnetinio pralaidumo efektyvumą, iš esmės sumažina tuščiosios eigos nuostolius ir veikimo triukšmą, pasiekiant tikslų trifazis balansas ir harmoninių trukdžių mažinimas.

Tinka 10kV, 20kV ir 36kV įtampai, gaminys yra tiksliai pagamintas standartizuotose patalpose ir atliekami griežti, išsamūs bandymai. Jis pasižymi stabiliu veikimu, dideliu atsparumu perkrovai ir aukštu eksploatavimo saugumas, todėl jis yra idealus pasirinkimas integruojant su surenkamomis arba modulinėmis pastotėmis ir pageidautina sprendimas moderniems išmaniųjų tinklų atnaujinimams.

Pagrindinės struktūrinės savybės

1. Pagrindinė sistema

Šerdyje naudojami didelio pralaidumo, mažo nuostolio grūdėtumo orientuoto silicio plieno lakštai, apdoroti naudojant importuotus Vakarus Vokiška Georg skersinio pjovimo įranga ir 45° besiūlio sujungimo technika. Formuojami silicio plieno lakštai į daugiapakopę apskrito skerspjūvio struktūrą, visiškai pašalinant magnetinės grandinės oro tarpus ir sumažinant nuotėkio srauto nuostoliai, taip efektyviai sumažinant veikimo triukšmą ir tuščiosios eigos energijos sąnaudas. Bendras branduolys konstrukcija yra kompaktiška ir stabili su dideliu magnetinio prisotinimo pasipriešinimu, užtikrinančiu ilgalaikę, sklandžią įrangą operacija.

2. Apvijos konstrukcija

1600 kVA panardinamasis paskirstymo transformatorius turi skirtingą apvijų konstrukciją: aukštos įtampos apviją turi cilindrinę struktūrą, o žemos įtampos apvija palaiko ir cilindrinę, ir folijos formą konfigūracijos. Ši konstrukcija žymiai padidina įrangos atsparumą trumpiesiems jungimams ir žaibams smūgių, užkertant kelią ritės deformacijai ar pažeidimams, kuriuos sukelia srovės šuoliai. Koncentrinis aukštųjų ir žemos įtampos ritės optimizuoja magnetinės grandinės paskirstymą, užtikrina tolygesnį galios perdavimą ir visapusiškai gerinant bendrą veiklos efektyvumą.

3. Cisternos struktūra

Cisterna gaminama iš didelio tikslumo šalto valcavimo plieno naudojant specializuotą gofruoto rezervuaro gamybos liniją. Jo paviršius padengtas naftos chemijos klasės antikorozine danga, užtikrinančia ilgalaikį atsparumą alyvai ir cheminė erozija, todėl tinka įvairioms atšiaurioms pramonės aplinkoms. Gofruotoji konstrukcija tarnauja a dviguba paskirtis: palengvina efektyvų šilumos išsklaidymą, kad stabilizuotų temperatūros kilimą, kai veikia visa apkrova o taip pat prisitaiko prie transformatoriaus alyvos šiluminio plėtimosi ir susitraukimo. Visiškai sandari konstrukcija izoliuoja įrenginį nuo oro, sulėtindama izoliacinės alyvos senėjimą ir žymiai pailgindama įrangos trukmę tarnavimo laikas.

4. Izoliacijos konstrukcija

Įrenginyje naudojama A klasės izoliacijos sistema, pasižyminti dideliu dielektriniu stiprumu ir puikia atsparumas aukštai temperatūrai. Kai aukštos ir žemos įtampos ritės išdėstytos koncentriškai, tarpas tarp ritių naudojama sudėtinė struktūra – popierinio vamzdelio apvalkalas sujungiamas su nedideliais alyvos tarpeliais – optimizuoti vidų izoliacijos išdėstymą ir pašalinti izoliacijos "negyvas zonas". Tai efektyviai padidina atsparumą įtampai ir izoliacijos stabilumas, užkertant kelią dielektrikų skilimui ir iškrovimo gedimams, taip užtikrinant saugų ir patikimą ilgalaikė eksploatacija.

Produkto tipas

Ekonominė nauda ir energijos taupymas / emisijų mažinimas

Usune 1600kVA panardinamas į alyvą paskirstymo transformatorius pasižymi išskirtiniu energijos taupymu, žymiai sumažindamas naudotojų metines elektros sąnaudas ir anglies dvideginio išmetimą. Šios pagrindinės formulės leidžia tiksliai kiekybiškai įvertinti įrangos eksploatacinę vertę:
1. Metinės elektros energijos sąnaudų formulė: metinės išlaidos (CNY/metus) = [ne apkrovos nuostoliai (kW) + apkrovos nuostoliai (kW) × (vidutinis apkrovos koeficientas)²] × 365 dienos × 24 valandos × elektros kaina
2. Anglies išmetimo formulė: metinis išmetamas CO₂ kiekis = [nepakankamas apkrovos nuostolis (kW) + apkrovos nuostolis (kW) × (vidutinis apkrovos koeficientas)²] × 365 dienos × 24 valandos × anglies emisijos koeficientas (kg-CO₂/kWh)
Palyginti su tradiciniais tos pačios specifikacijos transformatoriais, šis gaminys pasižymi mažesniais tuščiosios eigos ir apkrovos nuostoliais. Įprastomis pramoninėmis sąlygomis, kai vidutinis apkrovos koeficientas yra 60 %, šis įrenginys žymiai sutaupo elektros energiją, tiesiogiai sumažindamas įmonės energijos sąnaudas ir anglies dvideginio išmetimą. Jis atitinka „dvigubos anglies“ politikos reikalavimus ir sukuria ekonominę ir aplinkosauginę vertę naudotojams.

Techniniai parametrai

10kV S11 serijos trifazis alyvinis paskirstymo transformatorius

Pastaba: Transformatoriams, kurių vardinė galia 500 kVA ir mažesnė, apkrovos nuostoliai virš rampos lentelėje yra taikomas Dyn11 ryšio grupę, o apkrovos nuostoliai žemiau rampos taikomi Yyn0 ryšio grupei.

10kV S13 serijos trifazis ol panardinamas paskirstymo transformatorius

10kV S14 serijos trifazis alyvinis paskirstymo transformatorius

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

Realaus pasaulio taikymo atvejis

Kaip profesionalus ir patikimas maitinimo įrangos tiekėjas, Usune 1600 kVA 10 kV alyvos paskirstymo transformatorius buvo sėkmingai panaudotas miesto ir kaimo tinklo atnaujinimo projekte Donghai mieste, Lufenge, Guangdonge. Instaliacija efektyviai išsprendė vietines problemas dėl nepakankamos galios ir nestabilaus tiekimo.

Iki atnaujinimo vietos tradicinei paskirstymo įrangai trūko pakankamai pajėgumų; vasaros piko metu paklausa, tokios problemos kaip įtampos kritimas ir perkrovos sukeltos kelionės buvo dažnos, smarkiai paveikusios elektros energiją namuose mažų ir labai mažų įmonių veiklą. 2026 m. vietinis elektros tiekimo biuras inicijavo tinklo atnaujinimą projektą. Atlikus daugiamatį produkto našumo, energijos taupymo galimybių ir veikimo palyginimą stabilumo, jie pasirinko Usune didelio efektyvumo alyvos paskirstymo transformatorių.

Projekte panaudotas surenkamos pastotės įrengimo modelis. Pradėjus eksploatuoti, įrangai būdinga maži nuostoliai, mažas triukšmas ir puikus trijų fazių balansas – efektyviai pašalino regiono maitinimo kliūtis. Įrenginys stabiliai veikia esant aukštai temperatūrai, didelės apkrovos vasaros sąlygomis be neįprasto triukšmo ar harmonikos trukdžių. Išmatuoti duomenys rodo, kad įrangos nuostoliai yra daug mažesni nei standartinių transformatorių nacionaliniai gairės; metinės elektros energijos sąnaudos tinkle sumažėjo daugiau nei 18 %, kartu sumažėjo anglies dvideginio išmetimas. Šis stabilus maitinimo šaltinis užtikrina patikimą elektros energiją gyventojams ir nuolatinę gamybą vietiniam perdirbimui įmonėms, nustatant projektą kaip etaloną energiją taupančiam tinklo atnaujinimui rytinėje Guangdongo dalyje.

DUK

1 klausimas: kokiems scenarijams tinka Usune 1600kVA panardinamasis paskirstymo transformatorius?

Produktų linija apima 10 kV, 20 kV ir 36 kV įtampos lygius, todėl pasižymi išskirtiniu pritaikomumu. Tai visų pirma naudojamas miesto ir kaimo tinklų atnaujinimui, elektros energijos paskirstymui pramonės ir kasybos įmonėms ir diegimui atšiaurioje pramoninėje aplinkoje, pavyzdžiui, chemijos ir maisto perdirbimo įmonėse. Jis suderinamas su surenkamaisiais aptvarus ir kombinuotas pastotes ir tenkina didelius energijos tiekimo poreikius pagal tokius scenarijus kaip tunelių inžinerija projektai ir dideli komerciniai kompleksai.

2 klausimas: kokie yra pagrindiniai šio transformatoriaus pranašumai, palyginti su tradiciniais gaminiais?

Palyginti su tradiciniais tos pačios talpos transformatoriais, šis gaminys turi keturis pagrindinius pranašumus: pirma, 3D suvyniotos šerdies konstrukcija su magnetine grandine be tarpų sumažina nuostolius ir sumažina triukšmą; antra, optimizuota ritė ir izoliacinė konstrukcija užtikrina puikų atsparumą trumpajam jungimui ir padidina eksploatavimo saugumą; trečia, pramoninės klasės, korozijai atsparus gofruoto tepalo bakas yra tinkamas atšiaurioms eksploatavimo sąlygoms ir užtikrina a ilgesnis tarnavimo laikas; ir ketvirta, tikslus trifazis balansavimas slopina trečios eilės harmonikas, užtikrindamas daugiau stabili maitinimo kokybė.

3 klausimas: kokia yra 1600 kVA alyvos panardinamo paskirstymo transformatoriaus tarnavimo laikas ir ilgalaikės priežiūros išlaidos?

Įranga turi visiškai sandarią alyvos bako struktūrą, kuri izoliuoja įrenginį nuo oro ir taip sulėtina senėjimą izoliacinės alyvos ir leidžia tarnauti daugiau nei 20 metų. Su brandžiu, patikimu dizainu ir nepaprastai mažas gedimų dažnis, įrenginiui nereikia dažnos priežiūros – tik periodiškai tikrinamas alyvos lygis ir veikimas reikia triukšmo. Palyginti su tradiciniais transformatoriais, tai žymiai sumažina darbo ir medžiagų sąnaudas su eksploatavimu ir technine priežiūra, užtikrinančiu puikų ekonominį efektyvumą per visą jo gyvavimo ciklą.
