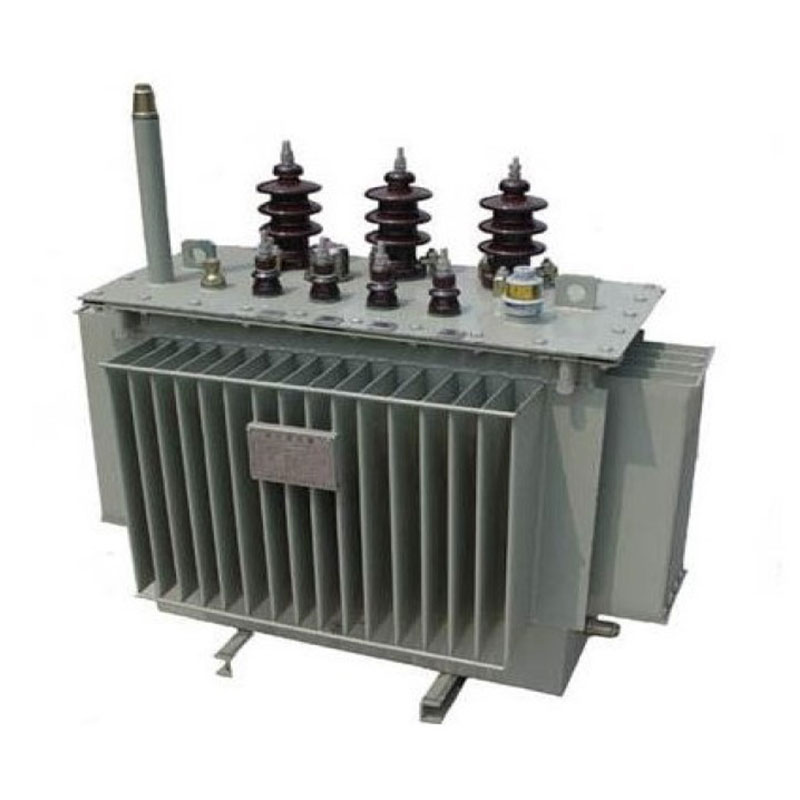

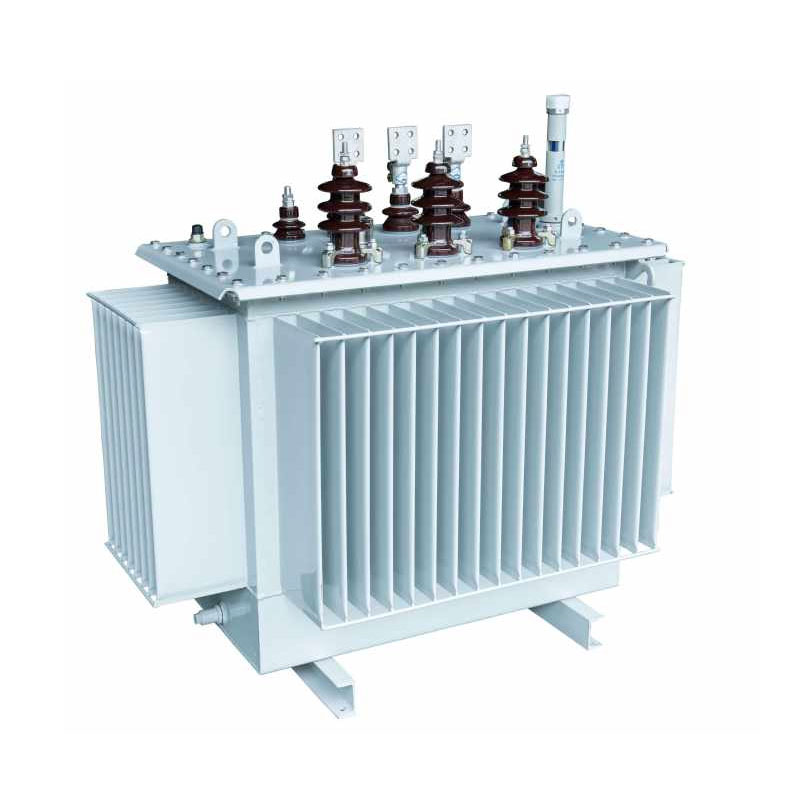

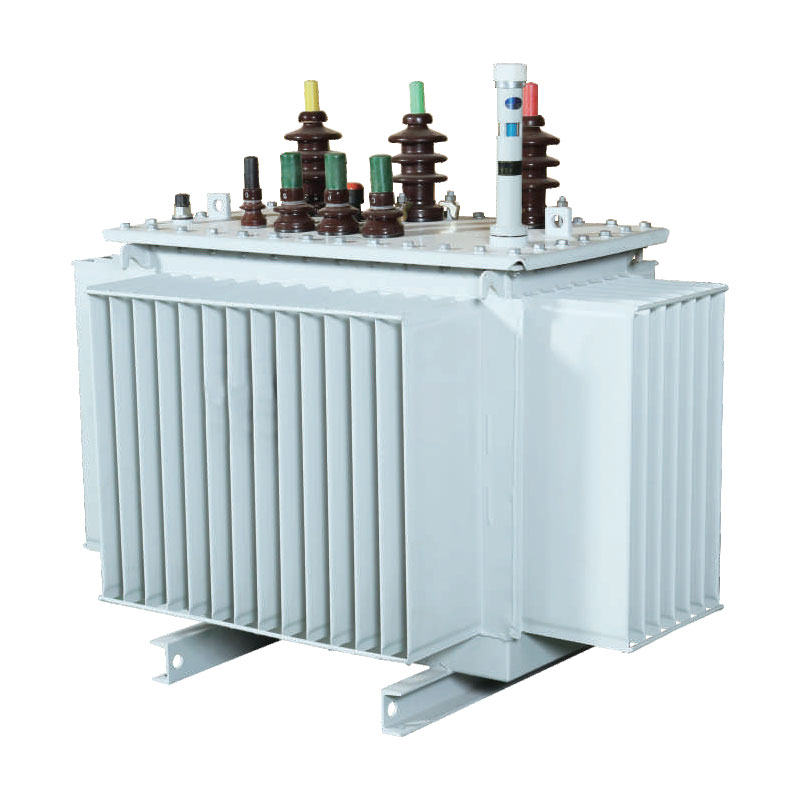

630 kVA alyvos panardinamas savaime aušinamas transformatorius

Šis 630 kVA alyvoje panardinamas savaime aušinamas transformatorius yra naujos kartos didelio našumo paskirstymas transformatoriai. Jo šerdyje panaudota 3D žaizdos konstrukcija, pagrįsta lygiakraščio trikampio konfigūracija, užtikrinančia trumpiausią ir vienodo ilgio magnetiniai takai visoms trims fazėms su nuliniais oro tarpais, o šerdies kolonėlės skerspjūvis apytikslis apskritimas. Palyginti su tradicine įranga, efektyviai sumažina nuostolius ir triukšmą, pasiekia tikslumą Trifazis balansas, slopina trečiąją harmoniką ir siūlo žymiai optimizuotą elektrinį našumą.

Palaikantis 10 kV, 20 kV ir 36 kV įtampos lygius, įrenginys naudoja alyvoje panardintą savaiminio aušinimo metodą, kuriam nereikia išorinė aušinimo įranga, užtikrinanti lengvą valdymą ir priežiūrą bei tvirtą pritaikymą įvairiems darbams sąlygas. Jis plačiai naudojamas miesto ir kaimo tinkluose, pramonės ir kasybos įmonėse bei integruotose pastotėse programas. Brandžios tiekimo grandinės remiama „Usune“ – patikimas maitinimo įrangos tiekėjas – teikia standartizuotą, aukštos kokybės produktai ir visapusiškos palaikymo paslaugos pasauliniams klientams.

Pagrindinės konstrukcinės savybės ir techniniai pranašumai

1. Didelio tikslumo, mažo nuostolio šerdis

Šerdis pagaminta iš didelio pralaidumo į grūdėtumą orientuoto silicio plieno lakštų, apdorotų naudojant importuotą GEORG skersinio pjovimo įranga ir 45° besiūlio sujungimo technika visiškai pašalinti magnetinės grandinės oro tarpus. The lakštai formuojami į daugiapakopį apskrito skerspjūvį, žymiai sumažinant magnetinį pasipriešinimą, be apkrovos nuostoliai ir veikimo triukšmas. Šis dizainas išsprendžia problemas, būdingas tradiciniams transformatoriams, pavyzdžiui, trifaziams disbalansas ir dideli nuostoliai – taip užtikrinamas ilgalaikis, mažai suvartojantis darbas.

2. Didelio stiprumo, smūgiams atspari ritės struktūra

Aukštos įtampos apvija turi cilindrinę struktūrą, o žemos įtampos apvija suteikia galimybę rinktis iš cilindrinės ir folijos konfigūracijos, kad atitiktų konkrečias darbo sąlygas. Ši konstrukcija optimizuoja magnetinį srautą paskirstymas, efektyviai padidinantis įrangos atsparumą trumpiesiems jungimams ir žaibo viršįtampiams užkirsti kelią vietiniam perkaitimui. Tai užtikrina puikų veikimo stabilumą ir atsparumą trukdžiams tinka sudėtingoms aplinkoms, tokioms kaip pramoninės aikštelės ir lauko elektros tinklai.

3. Atsparus korozijai, patvarus gofruoto aliejaus bakas

Cisterna gaminama iš preciziško šalto valcavimo plieno, naudojant specializuotą gofruoto rezervuaro gamybos liniją ir turi antikorozinę paviršiaus dangą, leidžiančią atlaikyti atšiaurias sąlygas, pvz., alyvos poveikį ir cheminė korozija. Gofruotas dizainas sujungia efektyvų šilumos išsklaidymą su prisitaikančia deformacija pajėgumai; jis prisitaiko prie izoliacinės alyvos šiluminio plėtimosi ir susitraukimo, palaiko visišką orą sandariklis, stabdantis alyvos senėjimą, ir žymiai pailgina įrangos tarnavimo laiką.

4. Aukštos saugos izoliacinė konstrukcija

630 kVA alyvoje panardinamas savaime aušinamas transformatorius turi A klasės izoliacijos konstrukciją su koncentriniu aukštu ir žemos įtampos apvijos. Izoliacija tarp ritinių yra sudėtinė – kartoninės rankovės derinamos su mažomis alyvos tarpai – užtikrinti aukštą dielektrinį stiprumą ir puikų sandarinimo efektyvumą. Šis dizainas efektyviai sušvelnina saugos rizika, pvz., nuotėkis, trumpieji jungimai ir izoliacijos gedimas, palaiko 24 valandas nepertraukiamą veikimą ir atitinka nacionalinius elektros saugos standartus.

Produkto tipas

Energijos taupymo ir ekonominės naudos analizė

630 kVA panardinamas į alyvą savaime aušinamas transformatorius siūlo išskirtines energijos taupymo ir anglies dvideginio mažinimo galimybes. Standartizuotos formulės leidžia tiksliai apskaičiuoti metines elektros sąnaudas ir anglies dvideginio išmetimą, numatant duomenimis pagrįsta įmonių energijos vartojimo efektyvumo atnaujinimo ir išlaidų valdymo palaikymas. Pagrindinės formulės yra šios:

1. Metinės elektros sąnaudų formulė: metinės elektros sąnaudos (CNY/metus) = [nepakrovos nuostoliai (kW) + apkrovos nuostoliai (kW) × (vidurkis Apkrovos koeficientas)²] × 365 × 24 × Elektros kaina
2. Metinė išmetamo CO₂ formulė: metinė anglies emisija (kg) = [nepakankamas nuostolis (kW) + apkrovos nuostolis (kW) × (vidutinė apkrova Koeficientas)²] × 365 × 24 × anglies išmetimo koeficientas (kg-CO₂/kWh)

Palyginti su tradiciniais, pasenusiais transformatoriais, šis gaminys pasižymi žymiai mažesniais tuščiosios eigos ir apkrovos nuostoliais sumažinti elektros sąnaudas ir anglies dvideginio išmetimą, laikantis ekologiškos energijos atnaujinimo politikos. Jis siūlo aukštą ekonomiškas ilgalaikės veiklos ir trumpas atsipirkimo laikotarpis, suteikiantis tiek ekonominę, tiek aplinkosauginę vertę.

Techniniai parametrai

10kV S11 serijos trifazis alyvinis paskirstymo transformatorius

Pastaba: Transformatoriams, kurių vardinė galia 500 kVA ir mažesnė, apkrovos nuostoliai virš rampos lentelėje yra taikomas Dyn11 ryšio grupę, o apkrovos nuostoliai žemiau rampos taikomi Yyn0 ryšio grupei.

10kV S13 serijos trifazis ol panardinamas paskirstymo transformatorius

10kV S14 serijos trifazis alyvinis paskirstymo transformatorius

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

Realaus pasaulio taikymo atvejai

1. Miesto ir kaimo tinklo atnaujinimo projektas

Vykdant Džedziango kaimo tinklo atnaujinimo projektą, pasenusi, didelių nuostolių įranga buvo pakeista partijomis. Kreipimasis tokios problemos kaip reikšmingi apkrovos svyravimai, trifazis disbalansas ir per didelės harmonikos produktas – išnaudojant 3D suvyniotos šerdies pranašumus įtampos stabilizavimui ir balansui – iš esmės patobulintas maitinimo kokybę. Lauko matavimai parodė daugiau nei 30 % mažiau nuostolių tuščiosios eigos metu vienam įrenginiui ir 40 %. paskirstymo zonos maitinimo sutrikimo dažnis. Įrenginys puikiai tinka sudėtingam kaimo darbui sąlygos, palengvinančios energiją taupančių tinklų atnaujinimą.

2. Sunkiųjų sunkvežimių įkrovimo stoties projektas

Sunkiųjų sunkvežimių įkrovimo stotis Sudžou naudojo kelis šio transformatoriaus modelio įrenginius operacijos, susijusios su dažnu įkrovimo polių paleidimu / sustabdymu ir staigiais apkrovos pokyčiais. Su puikia šiluma sklaidos efektyvumas (alyva panardintas savaiminis aušinimas), transformatorius palaiko stabilią ir valdomą ritę temperatūra veikiant visa apkrova be perkaitimo susijusių išjungimų. Tai užtikrina nepertraukiamą 24 valandų darbą stoties eksploatavimas, efektyviai sumažinant išlaidas, susijusias su priežiūra ir prastovomis.

DUK

1 klausimas: kokie įtampos lygiai ir taikymo scenarijai yra suderinami su Usune 630kVA panardinamuoju savaime aušinamam aliejui transformatorius?

Produktas palaiko visus pagrindinius aukštos įtampos parametrus (10 kV, 20 kV ir 36 kV) ir yra tinkamas naudoti pavyzdžiui, miesto ir kaimo tinklų atnaujinimas, pramonės ir kasybos energijos paskirstymas, įkrovimo stotelės ir surenkamos arba modulinės pastotės. Jis turi be ventiliatorių, alyvoje panardintą savaiminio aušinimo dizainą, tinkantį naudoti lauke montavimas; jis atsparus ekstremalioms temperatūroms, dulkėms ir lengvai korozijai, todėl pasižymi išskirtiniu pritaikomumu įvairioms eksploatavimo sąlygoms.

2 klausimas: kokie yra konkretūs šio transformatoriaus energijos taupymo pranašumai ir kaip tai sumažina išlaidas?

Pagrindinė gaminio energiją taupanti funkcija yra 3D be tarpų suvyniota šerdies struktūra, kuri žymiai sumažina magnetinį grandinės, tuščiosios eigos ir apkrovos nuostolius, tuo pačiu efektyviai sumažinant harmoninius ir su šiluma susijusius nuostolius. Pagal standartą eksploatavimo sąlygomis, tai sumažina bendrą energijos suvartojimą 20–30%, palyginti su įprastine įranga ta pati talpa. Tai leidžia žymiai sutaupyti metines elektros sąnaudas ir sumažinti anglies dvideginio išmetimą su žalios energijos politika ir teikiant išskirtinę ilgalaikę ekonominę naudą.

3 klausimas: kokie yra įrangos eksploatavimo trukmės ir kasdienės eksploatacijos bei priežiūros (O&M) pranašumai?

Įrangoje panaudotas oru izoliuotas gofruotas alyvos bakas ir A klasės antikorozinės izoliacinės medžiagos, kurios žymiai sulėtina alyvos ir paties įrenginio senėjimą, todėl tarnavimo laikas ilgesnis nei standartinis transformatoriai. Jis pasižymi mažu gedimų dažniu ir dideliu atsparumu smūgiams ir trukdžiams. Eilinė priežiūra reikia tik periodiškai tikrinti alyvos lygį ir izoliacijos būklę, todėl O&M yra paprasta ir ekonomiška – idealu scenarijams, kuriems reikalingas ilgalaikis, nepertraukiamas veikimas.
