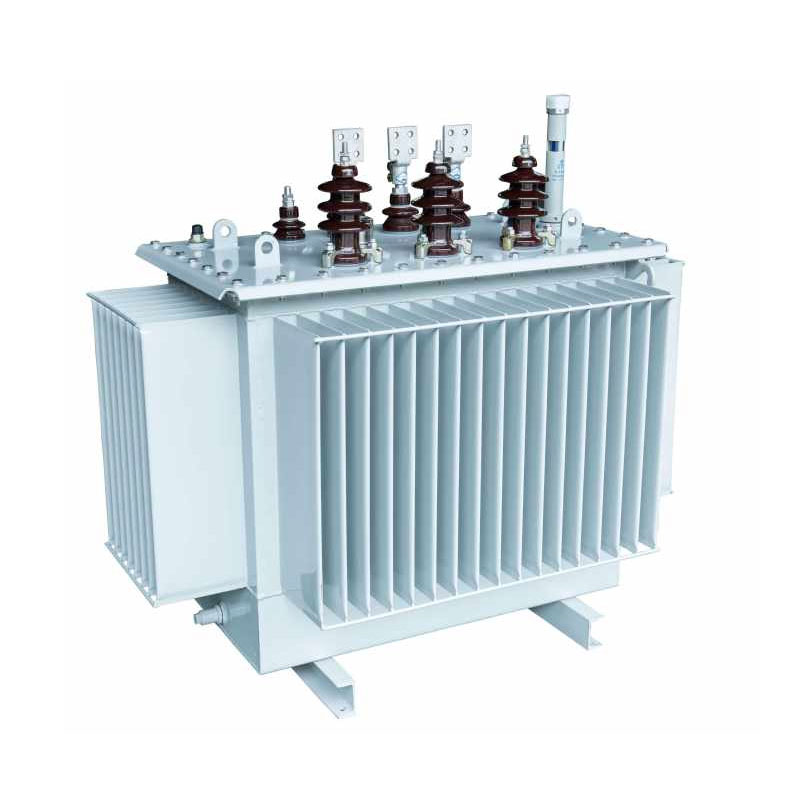

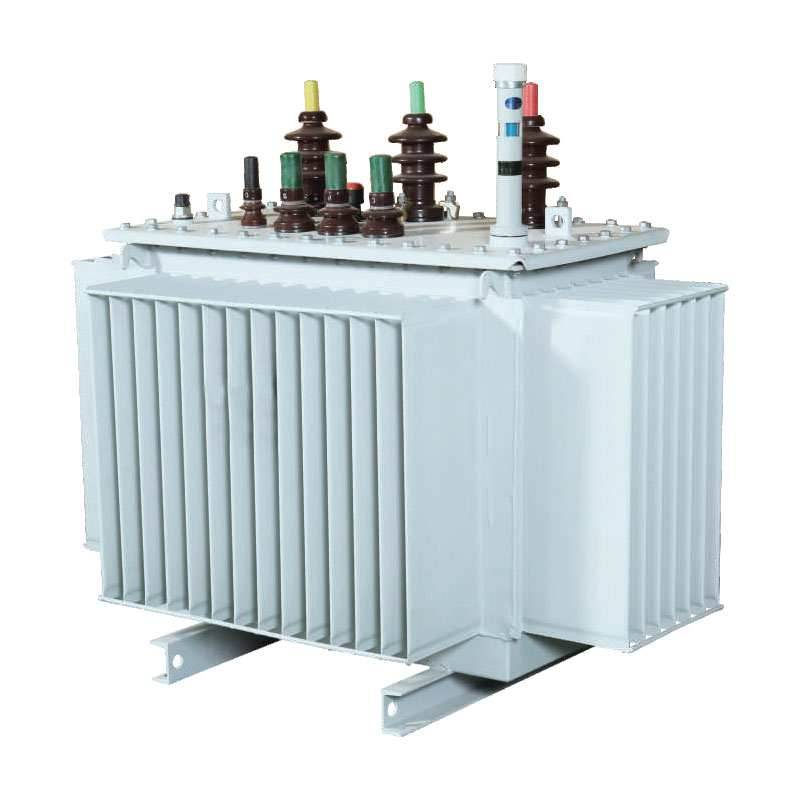

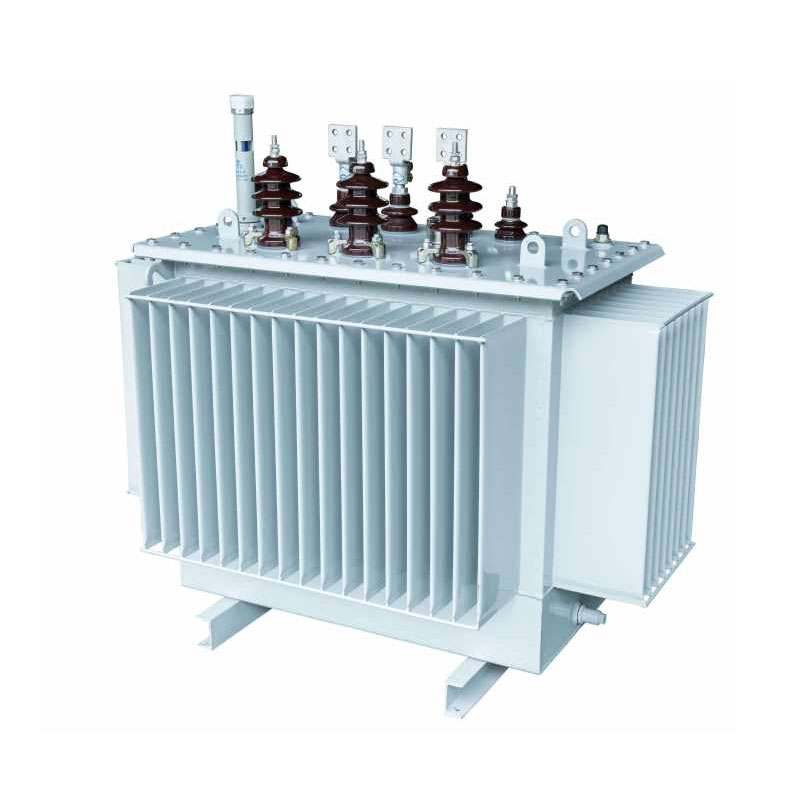

2500 KVA skysčių panardinamieji skirstomieji transformatoriai

Optimizuotas 10 kV, 20 kV ir 36 kV vidutinės įtampos paskirstymo programoms, Usune 2500 kVA panardinamas į skystį paskirstymas transformatoriai skiriasi nuo tradicinių sukrautų branduolių modelių tuo, kad naudoja lygiakraštę trikampę 3D suvyniotą šerdies struktūrą, dėl to gaunama efektyvesnė magnetinių grandinių sistema. Konstrukcija pasiekiama be tarpų magnetinė grandinė su lygia ir minimalus kelio ilgis visose trijose fazėse, žymiai sumažinant tuščiosios eigos nuostolius ir veikimo triukšmą, kartu užtikrinant didelio tikslumo trijų fazių balansas ir trečiosios harmonijos slopinimas. Derinama su subrendusia alyva panardinta izoliacija technologija ir pramoninio lygio antikorozinis dizainas, transformatoriai prisitaiko prie sudėtingų eksploatavimo sąlygų ir visiškai atitinka šiuolaikinių išmaniųjų tinklų standartizacijos reikalavimus.

Pagaminti ir išbandyti griežtai laikantis pramonės standartų, šie transformatoriai yra tinkami tinklo atnaujinimui mieste ir kaime, taip pat elektros tiekimas pramonės ir kasybos įmonėms. Jie sklandžiai integruojasi su kombinuoti transformatoriai ir surenkamos pastotės, pasižyminčios dideliu pritaikymo universalumu ir dideliu našumu stabilumas.

Pagrindinės konstrukcinės savybės ir techniniai pranašumai

1. Optimizuota šerdies struktūra: maži nuostoliai ir mažas triukšmas

Šerdyje naudojami didelio pralaidumo, mažos histerezės grūdeliai orientuoto silicio plieno lakštai. Tai preciziškai supjaustyti naudojant vokišką GEORG skersinio pjovimo įrangą ir surinkta 45° besiūlių sujungimų būdu. Lakštai sukrauti į sudaro kelių pakopų apskritą skerspjūvį, visiškai pašalinant magnetinį nuotėkį ir oro tarpo nuostolius. Tai efektyviai sumažina tuščiosios eigos energijos sąnaudas ir veikimo triukšmą, užtikrina ilgalaikį magnetinės grandinės stabilumą ir nuoseklus veikimas.

2. Didelio stiprumo ritės konstrukcija su puikiu atsparumu trumpajam jungimui

2500 kVA panardinamieji paskirstymo transformatoriai turi skirtingą ritės konfigūraciją: aukštos įtampos ritė naudoja cilindrinę struktūrą, o žemos įtampos ritė suteikia galimybę pasirinkti tarp cilindrinės ir folijos tipo struktūros. Ši konstrukcija žymiai padidina įrangos atsparumą trumpojo jungimo poveikiui ir mechaniniam poveikiui stabilumas, veiksmingai užkertamas kelias ritės deformacijai ar staigių trumpųjų jungimų sukeltai žalai. Be to, tai optimizuoja magnetinio lauko pasiskirstymą, užtikrindamas efektyvesnį magnetinės grandinės veikimą ir didesnę bendrą galią perdavimo efektyvumas.

3. Pramoninės klasės bakas, pasižymintis dideliu patvarumu ir universalumu

Bakas pagamintas iš didelio tikslumo šalto valcavimo plieno lakštų, pagamintų iš specializuoto GEORG gofruoto bako gamybos linija. Paviršius padengtas naftos chemijos klasės antikorozine danga, atsparia alyvai, chemikalai ir oksidacija, todėl tinka atšiaurioms pramoninėms aplinkoms ir eksploatavimo lauke sąlygomis. The gofruotoji konstrukcija užtikrina efektyvų šilumos išsklaidymą, tuo pačiu prisitaikydama prie šiluminio plėtimosi ir susitraukimo izoliacinės alyvos eksploatacijos metu. Visiškai sandari konstrukcija izoliuoja įrenginį nuo oro ir žymiai sulėtina jo veikimą izoliacinės alyvos senėjimas ir viso įrangos eksploatavimo trukmės pailgėjimas.

4. A klasės izoliacinė konstrukcija, užtikrinanti saugų ir stabilų veikimą

Įrangoje naudojama A klasės izoliacijos sistema su koncentrinėmis aukštos ir žemos įtampos ritėmis; į Inter-coil gap naudoja struktūrą, sujungiančią kartonines įvores su mažais alyvos tarpo barjerais. Šis sluoksniuotas Izoliacijos konstrukcija tolygiai paskirsto elektrinio lauko įtampą ir efektyviai padidina bendrą izoliacijos stiprumą užkertamas kelias izoliacijos gedimams ir iškrovimo gedimams, taip užtikrinant saugų ir ilgalaikį veikimą esant abiem vardinėms sąlygoms ir dalinės apkrovos sąlygos.

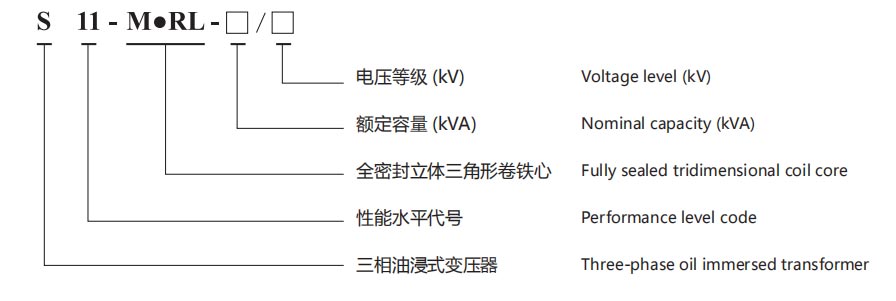

Produkto tipas

Energijos taupymas ir ekonominė nauda

Usune 2500kVA į skystį panardinamas paskirstymo transformatorius suteikia didelių energijos taupymo pranašumų ir efektyviai sumažinti įmonių veiklos sąnaudas ir išmetamo anglies dioksido kiekį. Toliau pateiktos pagrindinės naudos apskaičiavimo formulės leidžia siekiant tiksliai įvertinti ekonominę ir aplinkosauginę vertę:

1.Metinės elektros sąnaudos formulė: metinės elektros sąnaudos (CNY/metus) = [nepakrovos nuostoliai (kW) + apkrovos nuostoliai (kW) × (vidurkis Apkrovos koeficientas)²] × 365 dienos × 24 valandos × Elektros kaina
2. Anglies išmetimo formulė: metinis CO₂ išmetimas = [ne apkrovos nuostoliai (kW) + apkrovos nuostoliai (kW) × (vidutinis apkrovos koeficientas)²] × 365 dienos × 24 valandos × anglies išmetimo koeficientas (kg-CO₂/kWh)

Palyginti su tradiciniais tos pačios talpos transformatoriais, šis gaminys pasižymi mažesniais tuščiosios eigos ir apkrovos nuostoliais. Ilgalaikis veikimas nuolat mažina elektros sąnaudas ir anglies dvideginio išmetimą, suderindamas su „Dual Carbon“ politika ir įmonių ekologiškos gamybos standartai, tuo pačiu užtikrinant išskirtinę ekonominę ir aplinkosauginę naudą.

Techniniai parametrai

10kV S11 serijos trifazis alyvinis paskirstymo transformatorius

Pastaba: Transformatoriams, kurių vardinė galia 500 kVA ir mažesnė, apkrovos nuostoliai virš rampos lentelėje yra taikomas Dyn11 ryšio grupę, o apkrovos nuostoliai žemiau rampos taikomi Yyn0 ryšio grupei.

10kV S13 serijos trifazis ol panardinamas paskirstymo transformatorius

10kV S14 serijos trifazis alyvinis paskirstymo transformatorius

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

Realaus pasaulio taikymo atvejis

2025 m. aštuoni „Usune“ 2500 kVA 10 kV skysčiams panardinami paskirstymo transformatoriai buvo sėkmingai įdiegti viename rakte. miesto ir kaimo tinklo atnaujinimo projektas Shouguang mieste, Šandonge. Šie įrenginiai tiekia energiją šiuolaikiniams žemės ūkio šiltnamiams, pramoniniai parkai ir gyvenamieji rajonai – tai programos, reikalaujančios griežtų įrangos stabilumo, energijos standartų efektyvumas ir prisitaikymas prie aplinkos.

Pradėjus eksploatuoti, surenkamieji pastočių blokai veikė stabiliai ištisus metus be gedimų. Išmatuotas veikimo triukšmas išliko mažesnis nei 55 dB, trifazis disbalansas buvo mažesnis nei 1%, o trečiosios harmonikos slopinimas pasirodymas buvo puikus. Palyginti su senais transformatoriais, kuriuos jie pakeitė, projektas sumažino 17,8 proc bendrų nuostolių ir sutaupė daugiau nei 260 000 CNY metinių elektros energijos išlaidų. Visiškai sandari bako konstrukcija pašalina problemas susiję su izoliacinės alyvos senėjimu ir nuotėkiu; metinis veiksmingumas be gedimų visiškai patvirtina gaminio stabilumą ir energijos taupymo pranašumai miesto ir kaimo tinklo aplinkoje.

DUK

1 klausimas: kokius įtampos lygius ir taikymo scenarijus veikia Usune 2500kVA panardinami į skystį paskirstymo transformatoriai palaikyti?

Produktų linija apima 10 kV, 20 kV ir 36 kV vidutinės įtampos lygius, todėl tinka miesto ir kaimo tinklui. renovacijos, pramonės ir kasybos įmonių, komercinių parkų ir gyvenamųjų namų elektros energijos tiekimo scenarijų. Kombinuotiems transformatoriams ir surenkamoms pastotėms įgyvendinti specializuoti optimizavimai, leidžiantys kad jie atitiktų įrengimo ir eksploatavimo reikalavimus, taikomus lauko aplinkai, atšiaurioms pramonės sąlygoms ir kompaktiškos miesto platinimo vietos.

2 klausimas: kokie yra pagrindiniai šio gaminio pranašumai, palyginti su tradiciniais tos pačios talpos transformatoriais?

Yra trys pagrindiniai privalumai: Pirma, jame naudojama be tarpų, trimatė žaizdos šerdies struktūra, todėl mažesni nuostoliai ir triukšmas, taip pat labiau subalansuotas ir stabilesnis trifazis maitinimas. Antra, optimizuota ritė ir bako konstrukcijos užtikrina puikų atsparumą trumpajam jungimui ir korozijai, todėl sumažėja įrangos gedimų dažnis. Trečia, visiškai sandari, oru izoliuota konstrukcija sulėtina izoliacinės alyvos senėjimą ir prailgina tarnavimo laiką. 20%, lyginant su tradicine įranga ir sumažinant ilgalaikes eksploatacijos bei priežiūros išlaidas.

3 klausimas. Kokie yra 2500 kVA panardinamųjų paskirstymo transformatorių energijos taupymo ir anglies kiekio mažinimo pranašumai parodyta realiai veikiant?

Produktas sumažina eksploatacinius nuostolius šaltinyje dėl optimizuotų magnetinių grandinių ir konstrukcijos dizaino; išmatuoti tuščiosios eigos ir apkrovos nuostoliai viršija tradicinės įrangos, atitinkančios nacionalinius standartus, našumą. Remiantis standartizuotos energijos suvartojimo ir anglies emisijos formulės, ilgalaikis veikimas nuosekliai mažina elektros energiją įmonių išlaidos. Be to, sumažėję energijos nuostoliai tiesiogiai sumažina anglies dvideginio išmetimą energijos tiekimo pusėje, sudaryti palankesnes sąlygas ekologiškiems, mažai anglies dioksido į aplinką išskiriantiems tinklo projektams ir gamybos įmonėms, taip užtikrinant abu ekonominė ir aplinkosauginė vertė.
