Žemos įtampos stalčiaus tipo skirstomoji spinta

Sukurta AC 50–60 Hz sistemoms, kurių vardinė darbinė įtampa iki 660 V, žemos įtampos stalčiaus tipo skirstomoji spinta gali būti sukonfigūruotas energijos paskirstymui, variklio valdymui ir galios koeficiento kompensavimui. Jis tinka pramonės įmonės, elektros įrenginiai, naftos chemijos projektai, transporto infrastruktūra, komerciniai pastatai, ir kitos žemos įtampos elektros sistemos.

Kodėl svarbus stalčių dizainas

Įprastoje stacionarioje skirstomojoje spintoje elektros grandinės yra santykinai priklausomos nuo bendros spintos susitarimas. Kai įrenginyje yra daug nepriklausomų apkrovų, tai gali palengvinti grandinės valdymą ir ateitį modifikavimas sudėtingesnis.

Stalčiaus tipo konfigūracija elektrines funkcijas padalija į atskirus mazgus. Kiekvienas stalčius gali atitikti a specifinis tiektuvas, variklis arba elektros apkrova, leidžianti sutvarkyti bendrą spintą pagal faktinę paskirstymo struktūra.

Tai reiškia, kad gamyklose ir dideliuose įrenginiuose skirstomieji įrenginiai gali būti suplanuoti atsižvelgiant į elektros apkrovą, o ne tik pagal fizinius spintos matmenis.

Valdymas pagal grandinę

Stalčių struktūra leidžia atskiriems funkciniams blokams priskirti skirtingas grandines.

Pavyzdžiui, gamybos įmonėje gali būti nepriklausomos grandinės konvejerių varikliams, siurbliams, ventiliatoriams, pagalbiniams mašinos, apšvietimas ir bendras energijos paskirstymas. Šios grandinės gali būti išdėstytos atsižvelgiant į jų individualumą elektros reikalavimai.

Ši struktūra padeda operatoriams nustatyti ryšį tarp kiekvienos grandinės ir jos prijungtos įrangos, kuri yra ypač vertingas didelėse elektros patalpose, kuriose yra daug išeinančių tiektuvų.

Skirtingos apkrovos, skirtingi stalčiai

Ne kiekviena elektros apkrova turi vienodą galios poreikį. Mažas pagalbinis variklis ir didelės galios gamybos variklis gali prireikti skirtingų perjungimo ir apsaugos priemonių.

Todėl žemos įtampos stalčiaus tipo skirstomojoje spintelėje galima naudoti didelius ir mažus stalčius skirtingoms grandinėms reikalavimus. Stalčiaus konfigūraciją galima nustatyti pagal variklio galias, tiektuvo talpą ir skaičių grandinių projekte.

Tai suteikia elektros inžinieriams daugiau laisvės rengiant spintos išdėstymą.

Variklio grandinių organizacija

Pramoniniuose įrenginiuose variklio valdymas gali sudaryti didelę žemos įtampos elektros energijos dalį sistema.

MCC konfigūraciją sudaro dideli ir maži stalčiai, kurių pagrindinis kiekvienos grandinės perjungimo įtaisas naudoja a didelės pertraukimo galios suformuotas korpuso grandinės pertraukiklis arba sukamasis apkrovos jungiklis su saugikliu.

Šis išdėstymas gali būti taikomas grandinėms, aptarnaujančioms siurblius, kompresorius, ventiliatorius, konvejerius, gamybos mašinas ir kita variklio varoma įranga.

Šių variklių grandinių atskyrimas į tam skirtus funkcinius blokus taip pat padeda supaprastinti elektros ryšį tarp atskirų variklių ir atitinkamų tiektuvų.

Energijos paskirstymo išdėstymas

Energijos paskirstymo centro spintelė naudojama ten, kur gaunama elektros energija turi būti padalinta į kelias dalis pasroviui skirtos grandinės.

Kompiuterio konfigūracija gali tilpti Emax, MT, 3WN, AH ir ME serijos grandinės pertraukiklius, atsižvelgiant į patvirtintą elektros projektavimas.

Renkantis reikia atsižvelgti į vardinę srovę, trumpojo jungimo galią, tiektuvo charakteristikas, apsaugos koordinavimą, ir prijungtos įrangos reikalavimus.

Reaktyviosios galios valdymas

Sunkiosios motorinės pramonės sistemos gali generuoti didelį reaktyviosios galios poreikį. Tokiems įrenginiams galios koeficientas kompensacija gali būti žemos įtampos elektros konstrukcijos dalis.

Kompensavimo spinta gali būti sukonfigūruota rankiniam, automatiniam arba nuotoliniam galios koeficiento kompensavimui.

Jo konfigūraciją galima nustatyti pagal kliento apkrovos charakteristikas ir elektros valdymą užuot taikęs tą pačią kompensavimo tvarką kiekvienam projektui.

Kur tinka

Įranga gali būti pritaikyta skirtingos apkrovos struktūrų elektros sistemoms.

Gamybos įrenginiai

Gamyklos, kuriose yra kelios gamybos linijos, gali naudoti atskirus stalčių blokus varikliams, pagalbinei įrangai ir bendrai įrangai maitinimo grandinės.

Naftos chemijos gamyklos

Siurbliai, kompresoriai, ventiliatoriai ir kita proceso įranga gali būti išdėstyti naudojant tam skirtas variklio valdymo grandines.

Plienas ir metalurgija

Didelės gamybos patalpos gali naudoti centralizuotą žemos įtampos paskirstymą kelioms didelės galios įrangai ir varikliams tiektuvai.

Transporto infrastruktūra

Geležinkelio įrenginiai, terminalai ir pagalbinė infrastruktūra gali naudoti spintą įrangos energijos paskirstymui ir pagalbinės elektros sistemos.

Aukštybiniai pastatai

Komerciniai ir gyvenamieji pastatai gali organizuoti kelis žemos įtampos tiektuvus centralizuotame paskirstyme sistema.

Energetikos įrenginiai

Jėgainės ir energetikos projektai gali konfigūruoti paskirstymo, variklio valdymo ir kompensavimo funkcijas pagal jų pagalbinės elektros apkrovos.

Techniniai duomenys

Darbo aplinka

Standartinėje darbo aplinkoje aplinkos temperatūra turi būti nuo -5°C iki +40°C, o vidutinė temperatūra per 24 valandas ne aukštesnė kaip +35°C.

Esant maksimaliai +40°C aplinkos temperatūrai, santykinė oro drėgmė neturi viršyti 50%. Didesnė drėgmė gali būti priimtina žemesnėje temperatūroje, pvz., iki 90 % esant +20°C. Reikėtų atsižvelgti į temperatūros svyravimus, nes susidaro kondensatas gali atsirasti.

Standartinis aukštis yra ≤2000 m.

Transportavimo ir sandėliavimo metu įranga gali atlaikyti temperatūrą nuo -25°C iki +55°C, trumpalaikę ekspozicija iki +70°C ne ilgiau kaip 24 valandas.

Specialiems pritaikymams, įskaitant naftos gręžimo platformas jūroje ir atomines elektrines, reikia atskiros techninės įrangos įvertinimas ir gamintojo bei galutinio vartotojo susitarimas.

Projekto nuoroda

Cas-space raketų paleidimo projektas

„Cas-space“ raketų paleidimo projektas yra „Usune“ elektros įrangos inžinerinė nuoroda.

Raketų paleidimo infrastruktūroje yra įvairios pagalbinės elektros apkrovos, įskaitant įrangos sistemas, pagalbines infrastruktūros paslaugas. Tokiems įrenginiams reikalingas aiškus grandinės organizavimas ir patikimumas elektros paskirstymas įvairioms veiklos sritims palaikyti.

„Usune“ įranga buvo pritaikyta kaip projekto elektros sistemos dalis, suteikianti praktinės tiekimo patirties specializuotos infrastruktūros skirstomieji įrenginiai.

Projektas taip pat parodo, kaip svarbu pritaikyti spintos konfigūraciją prie tikrosios elektros architektūros o ne vieninga tvarka.

Kokybė ir atitiktis

„Usune“ gamybos ir valdymo sistemą palaiko ISO 9001, ISO 14001 ir ISO 45001.

Įranga pagaminta pagal taikomus IEC ir GB reikalavimus, įskaitant GB 7251.1, JB/T 9961 ir atitinkami tarptautiniai žemos įtampos skirstomųjų ir valdymo įrenginių sąrankų reikalavimai.

Prieš išsiunčiant gatavą spintelę atlieka gamyklinė patikra ir įprastiniai bandymai. Atitinkamos bandymų ataskaitos ir techninė dokumentacija gali būti pateikta pagal projekto reikalavimus.

Konfigūracija prieš perkant

Pirkimo komandoms svarbiausias žingsnis yra elektros konfigūracijos patvirtinimas prieš gaminant.

Žemos įtampos stalčiaus tipo skirstomoji spinta turėtų būti parenkama pagal faktinį apkrovų sąrašą, o ne tik spintos vardinė įtampa.

Usene rekomenduoja patvirtinti:

Pateikus šią informaciją pasiūlymo etape, Usune gali paruošti konfigūraciją, kuri geriau atitiktų faktinė kliento elektros sistema.

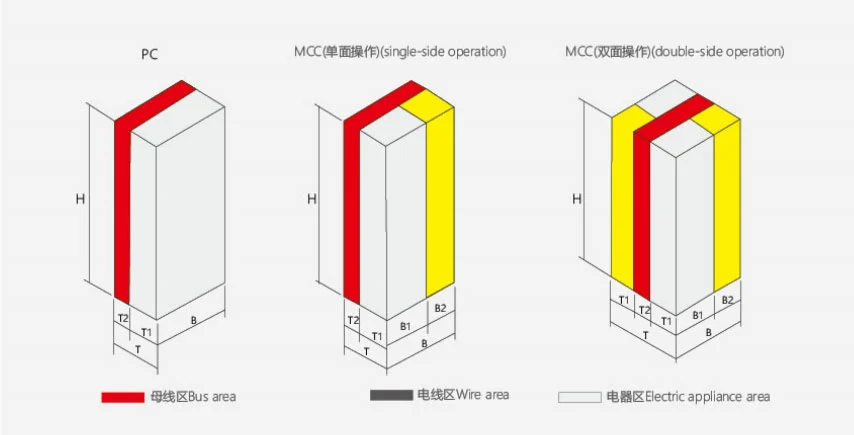

Produkto išorinis matmuo

Energijos paskirstymo centro (PC) spinta

B Variklio valdymo centro (MCC) spinta

Gamyklos gamyba

Spintelė surenkama gamykloje naudojant standartizuotas spintos konstrukcijas ir funkcinius komponentus.

Gamybos procesas apima komponentų patikrinimą, konstrukcijų surinkimą, stalčių montavimą, elektros instaliaciją, funkcinio bloko patikrinimas ir įprastiniai bandymai.

Šis gamyklinis surinkimo procesas leidžia patikrinti galutinę spintelės konfigūraciją pagal patvirtintą techniniai reikalavimai prieš išsiuntimą.

DUK

Kokią įtampą gali atlaikyti spinta?

Įranga skirta kintamosios srovės sistemoms, kurių vardinė darbinė įtampa yra 660 V ir mažesnė.

Kodėl verta naudoti stalčiaus tipo konfigūraciją?

Stalčių išdėstymas leidžia atskiras elektros grandines organizuoti kaip atskirus funkcinius mazgus, kurie gali dideles paskirstymo sistemas lengviau valdyti ir konfigūruoti.

Ar galima derinti didelius ir mažus stalčius?

Taip. MCC konfigūracija gali naudoti tiek didelius, tiek mažus stalčius pagal variklio galią ir grandinės reikalavimus.

Kokią įrangą galima montuoti kompiuterio spintelėje?

Kompiuterio konfigūracija gali naudoti Emax, MT, 3WN, AH ir ME serijos grandinės pertraukiklius pagal patvirtintą projektą dizainas.

Ar tinka varikliui valdyti?

Taip. MCC sekcija yra specialiai sukurta kelioms variklio grandinėms ir gali būti sukonfigūruota su skirtingais stalčiais dydžiai.

Ar jis palaiko galios koeficiento kompensavimą?

Taip. Pagal projekto reikalavimus galima konfigūruoti rankinio, automatinio ir nuotolinio kompensavimo funkcijas.

Kokius sertifikatus turi Usune?

„Usune“ veikia pagal ISO 9001, ISO 14001 ir ISO 45001 valdymo sistemas. Produktai gaminami pagal taikomi IEC ir GB standartai, o atitinkamoms konfigūracijoms galimas CE sertifikatas.

Ar „Usune“ gali pritaikyti spintelę?

Taip. Stalčių kiekis, grandinės išdėstymas, pertraukiklio pasirinkimas, MCC konfigūracija ir kompensavimo funkcijos gali būti nustatoma pagal kliento elektros reikalavimus.

Kokia informacija turėtų būti pateikta teikiant citatą?

Naudingiausia informacija apima sistemos įtampą, įeinančią srovę, tiektuvų skaičių, variklio kiekį ir galias, trumpojo jungimo lygis, kompensavimo reikalavimai, įrengimo aplinka ir elektros vienos linijos schema.

„Usune“ projekto palaikymas

„Usune“ teikia žemos įtampos skirstomuosius įrenginius elektros sistemoms, kuriose reikia organizuoti kelias maitinimo grandines centralizuotame kabinete.

Klientams, perkantiems žemos įtampos stalčiaus tipo skirstomąją spintą, „Usune“ gali įvertinti elektros apkrovą struktūrą, pasirinkti tinkamas stalčių konfigūracijas, suderinti komponentų pasirinkimą, užbaigti gamyklinį surinkimą ir bandymus ir pateikti techninę dokumentaciją projekto pristatymui.
