Žemos įtampos fiksuoto tipo skirstomoji spinta

Usune GGD žemos įtampos fiksuoto tipo skirstomoji spinta yra specialiai sukurta kintamos srovės 50 Hz maitinimo paskirstymo sistemoms kurių vardinė darbinė įtampa 380V ir vardinė darbinė srovė iki 3150A. Jis tarnauja kaip pagrindinis valdymo centras elektros, apšvietimo ir paskirstymo įrangai, stabiliai ir efektyviai realizuojant elektros paskirstymo funkcijas.

Šis gaminys, sukurtas atsižvelgiant į energetikos sektorių, energijos vartotojų ir projektavimo padalinių poreikius, pasižymi pažangiomis technologija ir yra idealus tradicinių žemos įtampos skirstomųjų įrenginių atnaujinimas. Kaip pagrindinis pirmaujančios Kinijos produktas gamintojo, jis integruoja patikimą veikimą, saugų veikimą ir patogią priežiūrą, todėl tai yra pirmenybė pasirinkimas pasaulio vartotojams, ieškantiems patikimo žemos įtampos elektros skirstymo tiekėjo. Produkcijos panaudojimas pažangių Kinijos gamyklų galimybes, jos kokybė garantuota.

Žemos įtampos skirstomieji įrenginiai

Vidutinės įtampos skirstomieji įrenginiai

Pagrindiniai techniniai parametrai

1. Vardinis dažnis: 50Hz
2. Nominali darbinė įtampa: 380V AC
3. Nominali darbinė srovė: iki 3150A
4. Taikomi standartai: IEC439, GB 7251, IEC60056 ir kt.
5. Apsaugos klasė: IP30–IP54 (pritaikoma)
6. Pertraukimo pajėgumas: didelis, puikus dinaminis ir terminis stabilumas

Atitiktis ir kokybės užtikrinimas

1. Tarptautiniai standartai

Žemos įtampos fiksuoto tipo skirstomoji spinta visiškai atitinka pagrindinius tarptautinius elektros standartus, užtikrindama pasaulinis pritaikomumas ir patikimumas. Šie standartai apima: IEC60056 (aukštos įtampos kintamosios srovės grandinės pertraukikliai), IEC60099 (AC be tarpų metalo oksido viršįtampių ribotuvai), IEC60129 (kintamosios srovės atjungimo jungikliai ir įžeminimo jungikliai), IEC60185 (Srovės transformatoriai), IEC60186 (įtampos transformatoriai) ir IEC60298 (1kV–50kV kintamosios srovės metaliniu uždarytu skirstomuoju įrenginiu).

2. Nacionaliniai ir pramonės standartai

Skirstomieji įrenginiai atitinka griežtus Kinijos nacionalinius ir pramonės standartus, įskaitant: GB/T7251.12-2013 (žemos įtampos). skirstomieji ir valdymo įrenginiai), GB1207 (įtampos transformatoriai), GB1208 (srovės transformatoriai), GB50150-2006 „Elektros instaliacijos elektros įrangos priimtinojo bandymo standartas“ ir DL/T 5004-2004 „Techninis Nuolatinės srovės sistemų projektavimo energetikos srityje specifikacija“.

3. Griežtas bandymas ir patikra

- Vizuali apžiūra: atliekama visapusiška spintos stiliaus vizualinė ir matmenų apžiūra, matmenys, konstrukcijos projektas, taip pat pasirinkimas, išdėstymas, laidų instaliacija, montavimo procesas ir paviršiaus padengimas vidinių komponentų, kad būtų užtikrintas techninių reikalavimų atitikimas, ir yra vedami įrašai.

- Gamyklinis bandymas: kiekvienas skirstomasis įrenginys yra išbandomas ir tikrinamas gamykloje pagal galiojančius nacionalinius ir pramonės standartus prieš išeinant iš gamyklos, ir pateikiami autentiški bandymų įrašai, siekiant užtikrinti, kad gaminys atitinka standartus prieš pristatymą.

Veiklos aplinkos reikalavimai

1. Aplinkos temperatūra: nuo -5 ℃ iki +40 ℃, vidutinė 24 valandų temperatūra ≤ +35 ℃
2. Aukštis virš jūros lygio: ≤ 2000 m (įrengimas viduje)
3. Santykinė oro drėgmė: ≤ 50 % esant +40 ℃, gali būti atpalaiduojama esant žemai temperatūrai (pvz., ≤ 90 % esant +20 ℃), atsižvelgiant į kondensatas dėl temperatūros pokyčių.
4. Montavimo kampas: kampas su vertikalia plokštuma ≤ 5°
5. Aplinkos reikalavimai: be stiprios vibracijos, smūgių ir korozinių medžiagų; specialius reikalavimus galima derėtis su gamintoju.

Pagrindiniai našumo pranašumai

1. Didelė pertraukimo galia ir didelis stabilumas

Tvirta konstrukcija, galinti atlaikyti dideles trumpojo jungimo sroves ir stabiliai veikti ekstremaliomis sąlygomis elektros sąlygos.

2. Lanksti konfigūracija

Moduliniai elektros sprendimai palaiko įvairius derinius, galimos kelios serijos, pritaikomos skirtingoms taikymo scenarijus.

3. Praktiškas ir patvarus

Nauja konstrukcija, aukštas apsaugos lygis, atsparus dulkėms, drėgmei ir smūgiams, prailginantis tarnavimo laiką.

4. Saugu ir lengva prižiūrėti

Aiškus išdėstymas, lengvai pasiekiami komponentai, patogus valdymas, sumažinamas prastovos laikas ir supaprastinta priežiūra. 5. Platus pritaikymas: plačiai taikomas elektrinėse, pastotėse, gamyklose, komerciniuose pastatuose ir infrastruktūros projektai.

Realaus pasaulio taikymo atvejai

1 atvejis: didelės anglies kasyklos energijos paskirstymo projektas

1. Projekto aplinkybės: didelei anglių kasybos grupei reikėjo patikimos žemos įtampos elektros paskirstymo sistemos požeminė kasybos įranga ir antžeminiai įrenginiai, susiduriantys su atšiauriomis sąlygomis, tokiomis kaip dulkės, drėgmė ir vibracija.
2. Sprendimas: Usune tiekia 36 GGD serijos žemos įtampos fiksuoto tipo skirstomąsias spintas, pritaikytas pagal IP54 apsauga ir vibracijai atsparus montavimas.
3. Taikymo rezultatai: Stabilus veikimas daugiau nei 5 metus be didelių elektros gedimų; priežiūros dažnumas sumažinta 30%, palyginti su senesne įranga; nėra elektros saugos avarijų, gerėja kasybos efektyvumas.

2 atvejis: miesto pastotės atnaujinimo projektas

1. Projekto aplinkybės: Savivaldybės pastotė, reikalinga senstančiajai elektros paskirstymo sistemai atnaujinti, reikalinga padidintas elektros energijos tiekimo pajėgumas ir patikimumas, kad būtų patenkinti gyventojų ir verslo elektros energijos poreikiai.
2. Sprendimas: buvo naudojamas USune GGD skirstomasis įrenginys, kurio vardinė srovė yra 3150 A, integruojantis intelektualų stebėjimą ir apsaugos funkcijas.
3. Taikymas: Energijos paskirstymo pajėgumai padidėjo 40%, patenkinant didžiausią galios poreikį; gedimo reakcijos laikas sumažinama 60%, sutrumpėja elektros energijos tiekimo nutraukimo trukmė; atitinka State Grid standartus, pasiekia puikų priėmimas.

Techninės specifikacijos

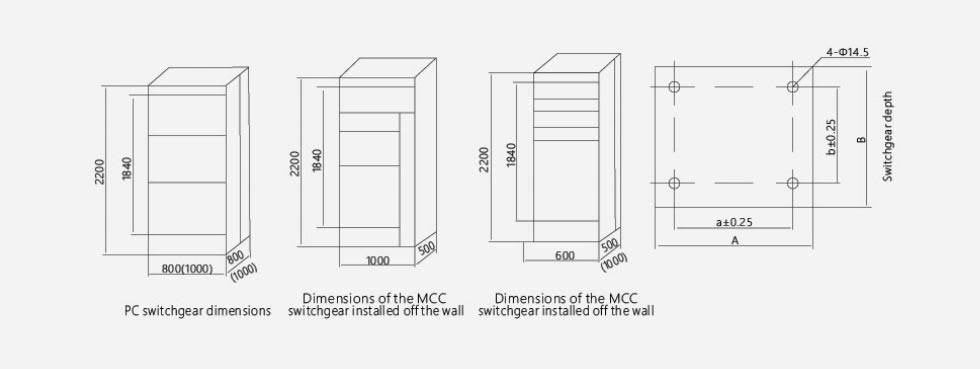

Produkto išorinis matmuo

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

DUK

1 klausimas: koks yra Usune GGD žemos įtampos fiksuoto tipo skirstomųjų įrenginių spintos apsaugos laipsnis ir kaip jis pritaikytas į skirtingas aplinkas?

A: Standartinis apsaugos laipsnis yra IP30, pritaikomas iki IP54. Aukštesni apsaugos laipsniai (pvz., IP54) yra dulkės ir atsparus drėgmei, tinka kasyklose, gamyklose ir drėgnoje aplinkoje; korozinei aplinkai, Galimos antikorozinės dangos ir specializuotos medžiagos, kad atitiktų individualius poreikius.

2 klausimas: kokia yra gaminio eksploatavimo trukmė ir kokios įprastinės priežiūros reikia?

A: Įprastas tarnavimo laikas yra 15-20 metų. Į įprastinę priežiūrą įeina: kas ketvirtis dulkių valymas, tvirtinimo detalių tikrinimas ir komponento veikimo būsena; metinis išsamus izoliacijos atsparumo bandymas ir apsaugos funkcija kalibravimas. Tinkama priežiūra gali prailginti tarnavimo laiką ir užtikrinti stabilų veikimą.

3 klausimas: Ar „Usune“ gali pasiūlyti pritaikytus sprendimus, susijusius su specialia įtampa / srove ar konstrukcijomis?

A: Taip. Kaip profesionalus gamintojas, siūlome visas pritaikymo paslaugas: vardinės įtampos reguliavimą (220V/400V) ir srovė (iki 3150A), keičiant matmenis, komponentų išdėstymą ir funkcijas; dirbs mūsų inžinierių komanda glaudžiai kartu kurdami pritaikytus sprendimus, atitinkančius IEC/GB standartus.
