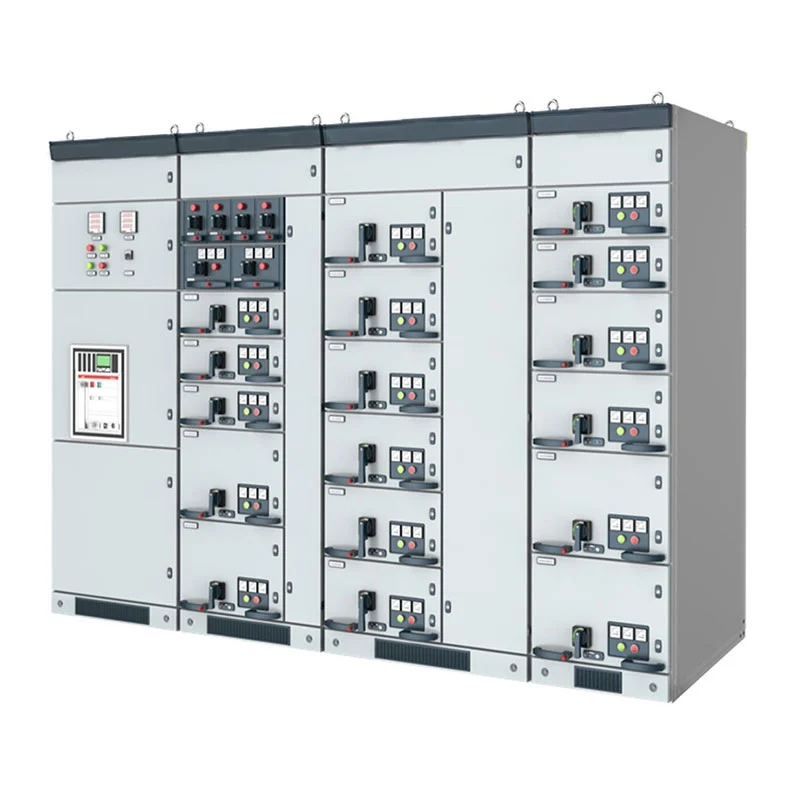

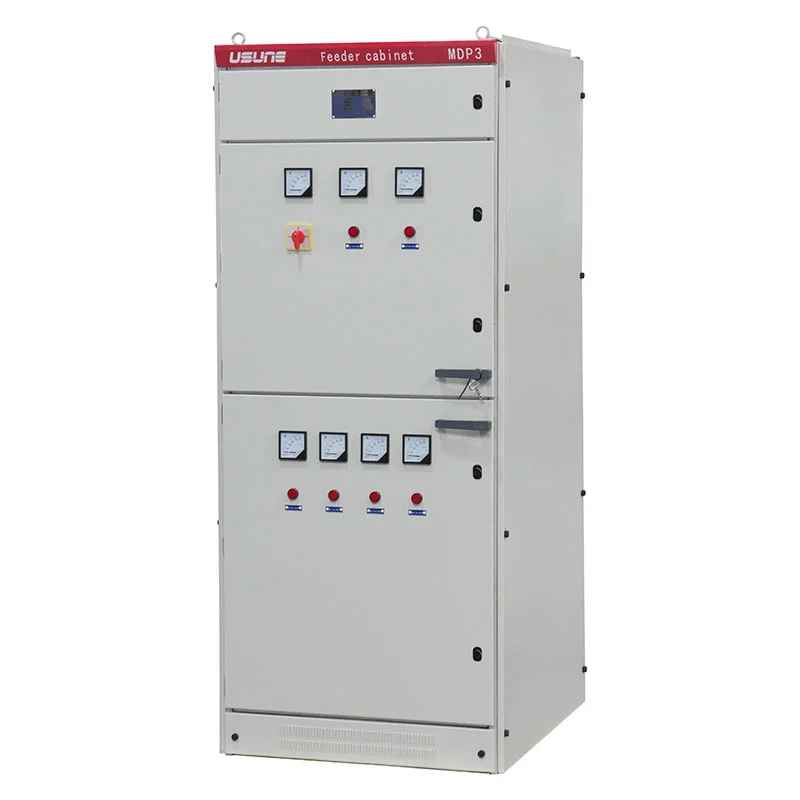

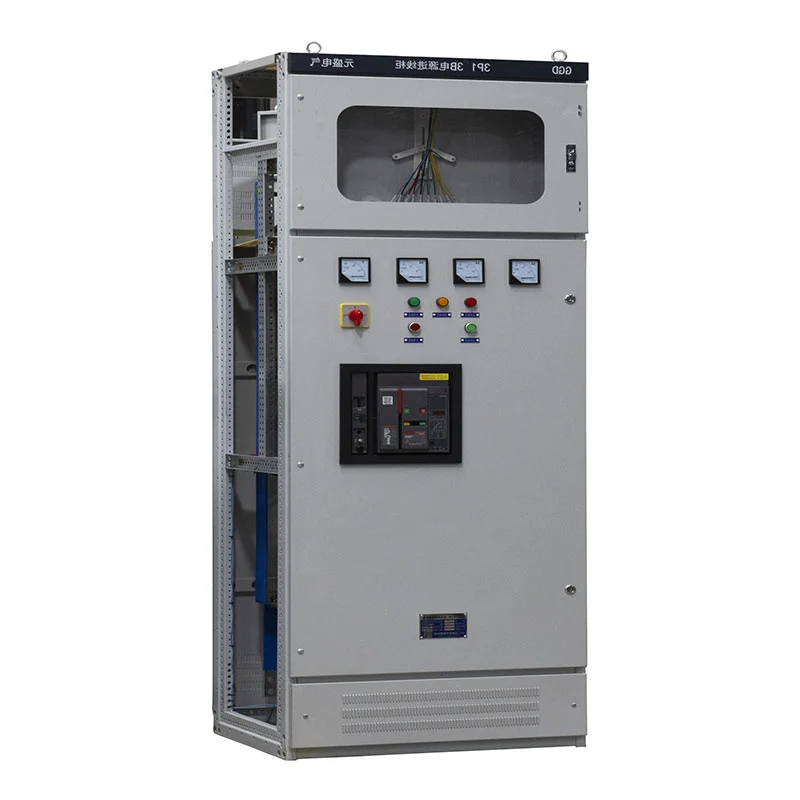

GGD žemos įtampos energijos paskirstymo skydas

GGD žemos įtampos galios paskirstymo skydelis skirtas vardinio dažnio elektros paskirstymui patalpose 50Hz ir vardinė darbinė įtampa iki 380/400V. Jo korpuso konstrukcija, varinės šynos, valdymo grandinės ir apsauga komponentus galima konfigūruoti pagal projekto reikalavimus. Sprendimas tinka elektrinėms, pastotėms, gamyklos, kalnakasybos įmonės, komerciniai pastatai ir kiti elektros skirstymo įrenginiai.

Į platinimą orientuotas dizainas

Galios konvertavimas

GGD žemos įtampos elektros paskirstymo skydas sukurtas kaip centralizuotas žemos įtampos paskirstymo įrenginys. Gali gauti elektros energiją iš tiekimo sistemos ir paskirstyti ją kelioms išeinančioms įrangos grandinėms, apšvietimas, varikliai ir kitos apkrovos.

Spintelė gali būti išdėstyta kaip įėjimo spinta, išeinanti paskirstymo spinta, kondensatoriaus kompensavimo spinta arba kitos konfigūracijos pagal elektrinę vienos linijos schemą. Tai leidžia lengviau integruoti sistemą įvairūs pramoniniai ir komerciniai platinimo tinklai.

Grandinės išdėstymas

Vidinis išdėstymas atskiria pagrindinius elektros komponentus ir valdymo laidus pagal projekto projektą. Universalūs automatiniai jungikliai, forminio korpuso grandinės pertraukikliai, miniatiūriniai jungikliai, kontaktoriai, relės, skaitikliai ir kitus komponentus galima pasirinkti pagal reikiamas grandinės funkcijas.

Projektams, kuriems reikalingi pritaikyti komponentų prekės ženklai arba specifikacijos, „Usune“ gali koordinuoti komponentų pasirinkimą su pirkėju prieš gamybą.

Vidinė konstrukcija

Spintelės rėmas

Spintelės rėmas ir pertvaros gaminami iš šalto valcavimo plieno plokštės. Atskaitos plokštės storis yra ≥2 mm, su apdorotais kraštais, kad eksploatacijos ir priežiūros metu nebūtų aštrių kraštų.

Spintelės konstrukcija suprojektuota taip, kad užtikrintų pakankamą mechaninį stiprumą normaliam veikimui, tuo pačiu leidžiant galimybė patikrinti, prijungti laidus ir pakeisti komponentus. Priekinės ir galinės durys išdėstytos taip, kad jos būtų praktiškos eksploatacija ir priežiūra.

Varinės šynos

Elektrolitinis varis naudojamas pagrindinėms ir šakinėms šynoms. Izoliacinės ir termiškai susitraukiančios apsauginės medžiagos gali būti taikomas šynų sistemai, kad būtų išlaikytas reikiamas dielektrinis našumas.

Šynų išdėstymui numatytas fazių identifikavimas, o šynų jungtys apdorojamos pagal reikalingas elektros prijungimo būdas. Jei reikia, tarp jų taip pat galima numatyti lanksčią šynų jungtį įeinančio autobuso tiltas ir pagrindinis grandinės pertraukiklis.

Įžeminimo sistema

Speciali PE varinė magistralė yra išdėstyta išilgai spintelės surinkimo krypties. Komponentai, kuriems reikia įžeminimo, gali būti prijungtas per PE sistemą, su įžeminimo gnybtais, skirtais prijungti prie išorinio įžeminimo tinklo.

Kabelių skyriuje taip pat galima rezervuoti pakankamai vietos kabelių galvutėms ir susijusiems srovės transformatorių įrengimams pagal projekto brėžinį.

Grandinės konfigūracija

Įeinančios grandinės

Įeinančiose spintose gali būti sumontuoti universalūs automatiniai jungikliai ir atitinkamos apsaugos funkcijos. The tiekiamoje konfigūracijoje gali būti elektros veikimo grandinės pertraukikliai su žemos įtampos išjungimo apsauga ir laiko uždelsimo funkcijos pagal elektros konstrukciją.

Apsaugos ir valdymo konfigūraciją lemia projekto reikalavimai, o ne tik vienas fiksuotų komponentų derinys.

Išeinančios grandinės

Išeinančios grandinės gali būti išdėstytos skirtingoms apkrovoms ir paskirstymo reikalavimams. Grandinės pertraukikliai, kontaktoriai, šilumines reles ir gnybtų blokus galima pasirinkti pagal kiekvieno vardinę srovę ir valdymo reikalavimus tiektuvas.

Spintelės išdėstymas palaiko aiškų grandinės identifikavimą, o įrenginių numeriai ir laidų etiketės išdėstytos, kad būtų lengviau apžiūra ir priežiūra.

Variklio valdymas

Varikliuose spintelėje galima integruoti variklio valdymo grandines su atitinkamu perjungimu ir apsauga komponentai. Norėdami padėti, ant spintelės skydelio gali būti įrengtos paleidimo / sustabdymo indikacinės lemputės ir grandinės identifikavimas operatoriai greitai nustato atskiras variklio grandines.

Valdymo laidai

Antrinės grandinės

Antrinės valdymo grandinės yra prijungtos pagal patvirtintus elektros brėžinius. Lankstūs laidininkai yra sudėti į ryšulius, su tinkama izoliacija ir įvorėmis, naudojamomis ten, kur laidai eina per kilnojamus arba mechaniškai veikiamose vietose.

Etaloniniai skerspjūviai apima 1,5 mm² valdymo ir kintamosios srovės grandinėms ir 2,5 mm² kintamosios srovės grandinėms, atsižvelgiant į galutinį elektros projektą.

Terminalo identifikavimas

Gnybtų blokuose naudojami antipirenai komponentai, o laidininkai identifikuojami pagal grandinės numeraciją arba laidininko kryptis parodyta brėžiniuose. Vengiama ranka rašytų vidinių etikečių; grandinių numeriai ir įranga identifikavimo ženklai yra atspausdinti arba karštu antspaudu, kad būtų aiškesnė ilgalaikė priežiūra.

Elektros našumas

Pagrindiniai parametrai

GGD žemos įtampos galios paskirstymo skydelis sukurtas pagal šiuos atskaitos parametrus:

Galutiniai elektriniai parametrai, spintos matmenys ir komponentų pasirinkimas nustatomi pagal patvirtintą techninio brėžinio ir projekto reikalavimai.

Produkto išorinis matmuo

Taikymo scenarijai

Pramoninis platinimas

Gamyklose, dirbtuvėse ir kasybos įrenginiuose GGD žemos įtampos elektros skirstymo skydas gali būti centrinis gamybos įrangos, variklių, apšvietimo ir pagalbinių sistemų paskirstymo punktas.

Komerciniai pastatai

Spintelę galima konfigūruoti komerciniams ir daugiaaukščių pastatų paskirstymo tinklams, kuriuose yra keli išėjimai grandinėms reikalinga centralizuota apsauga, matavimas ir valdymas.

Maitinimo įrenginiai

Elektrinės ir pastotės gali naudoti įrangą žemos įtampos pagalbiniam elektros paskirstymui ir pasroviui elektros sistemos, su vidine konfigūracija pritaikyta projekto vienos eilutės schemai.

Paslaugos sąlygos

Vidinė aplinka

Įranga skirta montuoti patalpose. Referencinė darbinė temperatūra yra nuo -10°C iki +40°C, su an aukštis iki 1000 m.

Aplinkoje neturi būti stiprios vibracijos, smūgių ir korozinių sąlygų. Kai ypatingas aplinkosaugos reikalavimai egzistuoja, technines sąlygas Usune ir pirkėjas galima aptarti prieš tai gamyba.

Montavimo tikslumas

Montavimo metu įrangos polinkis į vertikalią plokštumą neturi viršyti 5°. Tinkamas montavimas padeda išlaikyti spintelių išlygiavimą, durų veikimą ir elektros jungčių patikimumą.

Standartai ir sertifikavimas

Taikomi standartai

GGD žemos įtampos elektros paskirstymo skydas projektuojamas ir gaminamas pagal taikomus žemos įtampos skirstomuosius įrenginius reikalavimus, įskaitant atitinkamus GB ir IEC standartus. Tiekiama įranga gali būti pagaminta pagal naujausios galiojančios projekto specifikacijos ir patvirtinta techninė dokumentacija.

Pagrindiniai atskaitos standartai apima GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 ir kitus taikomus elektros standartus. projekte nurodytus standartus.

Kokybės vadyba

„Usune“ gamybos ir kokybės valdymo veiklą palaiko ISO 9001, ISO 14001 ir ISO 45001 sistemos. Elektros gaminiai taip pat gali būti tiekiami su CE sertifikatu ir atitinkamais bandymų dokumentais į gaminio konfigūraciją.

Produkto palyginimas

Pasirinkimo vadovas

GGD žemos įtampos elektros paskirstymo skydelis ypač tinka, kai projektui reikalingas tvirtas centralizuotas skirstomoji spinta su aiškia vidine struktūra, varine šynų sistema ir lanksčiu įeinančių įvadų pasirinkimu, išeinančios ir valdymo grandinės.

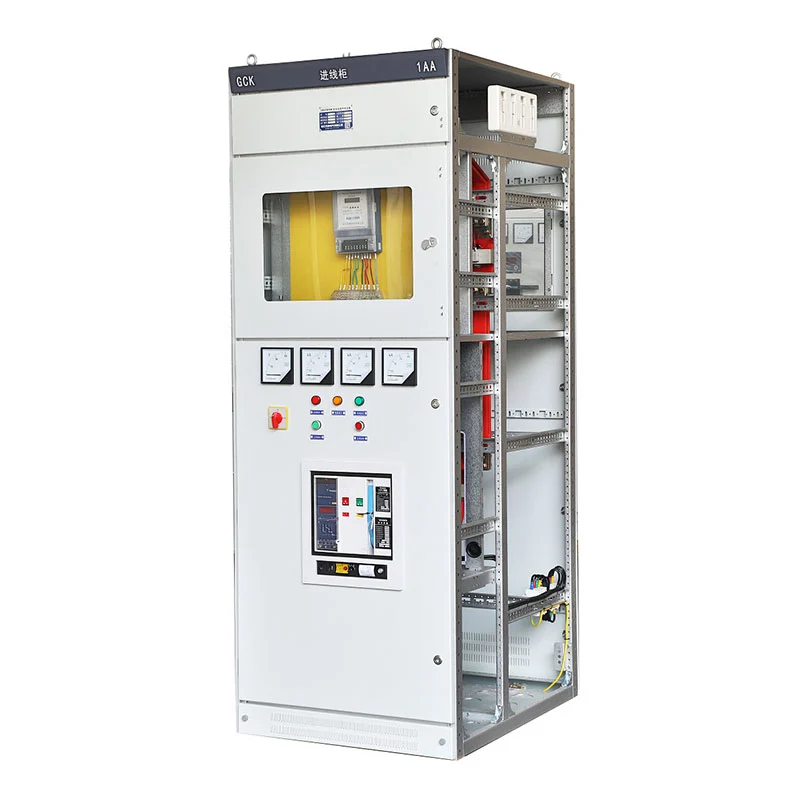

Projektams, kuriuose pagrindinis reikalavimas yra greitas atskirų funkcinių vienetų pakeitimas, atšaukiamas konfigūracija gali būti tinkamesnė. Paprastesniems skirstomiesiems tinklams su mažiau grandinės pakeitimų, fiksuoto tipo kabinetas gali pasiūlyti paprastesnį sprendimą.

„Usune“ gali pasirinkti korpuso konstrukciją, grandinės pertraukiklius, šynų išdėstymą, valdymo komponentus ir vidinius laidus pagal projekto vienos eilutės schemą ir techninius reikalavimus.

Projekto nuoroda

Cas-space raketų paleidimo projektas

GGD žemos įtampos energijos paskirstymo skydas buvo nurodytas Cas-space raketų paleidimo projekte, demonstruojant jo taikymą projekto aplinkoje, kurioje struktūrizuotas žemos įtampos paskirstymas ir elektros Svarbus yra įrangos patikimumas.

Kodėl Usune?

Inžinerinė patirtis

Zhejiang Usune Electric Co., Ltd. turi daugiau nei 14 metų patirtį elektros įrangos srityje, palaikoma patyrusi tyrimų ir plėtros komanda, galinti sukurti konfigūracijas pagal konkrečius projekto reikalavimus.

Gamybos kontrolė

Nuo elektrinių komponentų ir spintelių gamybos iki vidinių laidų ir galutinio patikrinimo, Usune taiko kontroliuojamą gamybos ir kokybės tikrinimo procedūras. Standartinis gamybos laikas yra maždaug 15–20 dienų, priklausomai dėl konfigūracijos ir užsakymo kiekio.

Projekto pritaikymas

Projektams, kuriems reikalingi specialūs grandinės pertraukikliai, valdymo komponentai, korpuso matmenys, šynų išdėstymas arba laidų konfigūracijos, Usune gali sukurti įrangą remdamasi pirkėjo vienos linijos schema ir technine specifikacijas.

DUK

Kokia yra vardinė įtampa?

Standartinė atskaitos vardinė įtampa yra 0,4 kV, vardinis dažnis 50 Hz. Galutiniai parametrai priklauso nuo projekto dizainas.

Kokia maksimali srovė?

Priklausomai nuo pasirinkto grandinės pertraukiklio, šynos ir bendros elektros, tiekiama konfigūracija gali siekti 3150A dizainas.

Ar spinta gali būti pritaikyta?

Taip. Spintos matmenys, elektros komponentai, įėjimo ir išėjimo grandinės, valdymo funkcijos, šynos susitarimus ir kitas detales galima pritaikyti pagal patvirtintus brėžinius.

Kokius komponentus galima naudoti?

Konfigūracija gali apimti universalius grandinės pertraukiklius, suformuotus jungtuvus, miniatiūrinius grandinės pertraukiklius, kontaktoriai, šiluminės relės, skaitikliai ir kiti komponentai pagal projekto reikalavimus.

Koks yra gamybos laikas?

Įprastas gamybos laikotarpis yra maždaug 15-20 dienų, priklausomai nuo kiekio ir techninės konfigūracijos.

Ar gali būti priimti OEM reikalavimai?

Taip. „Usune“ gali teikti OĮG ir projektu pagrįstą tinkinimą, įskaitant nurodytas komponentų konfigūracijas ir klientą reikalavimus.

Kaip kontroliuojama kokybė?

Komponentai ir surinktos spintos yra tikrinamos gamybos metu, o prieš tai atliekama įprastinė apžiūra ir bandymai siunta. Atitinkami bandymo dokumentai gali būti pateikti pagal projekto reikalavimus.
