Žemos įtampos ištraukiamas skirstomųjų įrenginių skydelis

Žemos įtampos ištraukiamas skirstomųjų įrenginių skydelis ypač tinka projektams, kuriuose yra kelių tipų elektros apkrovas reikia valdyti iš vienos centralizuotos žemos įtampos paskirstymo sistemos. Užuot naudoję vieną fiksuotą Išdėstymas, spinta gali būti sukonfigūruota su galios paskirstymo blokais, variklio valdymo blokais ir galios koeficientu kompensavimo funkcijos pagal kliento elektros schemą.

Sistemos konfigūracija

Didelėje žemos įtampos elektros sistemoje paprastai yra įvairių tipų apkrovų. Gamybos įranga, varikliai, apšvietimui, pagalbinei įrangai ir reaktyviosioms apkrovoms gali prireikti skirtingų apsaugos ir valdymo priemonių.

Todėl „Usune“ modulinius skirstomuosius įrenginius galima konfigūruoti pagal kiekvienos grandinės funkciją. Tipiška sistema gali apimti įeinančios ir išeinančios galios energijos paskirstymo centrą (PC), variklio valdymo centrą (MCC) tiektuvai ir kompensacinė spinta reaktyviosios galios valdymui.

Ši konfigūracija leidžia elektros inžinieriams sukurti skirstomąjį skydą aplink faktinę a apkrovos struktūrą projektą.

Energijos paskirstymas

Kompiuterio spintelė skirta žemos įtampos sistemos priėmimo ir paskirstymo pusei.

Priklausomai nuo reikalingų elektrinių parametrų, spintelėje gali būti Emax, MT, 3WN, AH, ME serijos grandinės pertraukikliai ir kiti suderinami komponentai pagal patvirtintą projektą.

Paskirstymo sekcija gali būti naudojama tiekti paskesnes gamybos linijas, transformatorius, pagalbinę įrangą, pastatų sistemos ir kitos elektros apkrovos.

Projektams su keliais tiektuvais kiekviena grandinė gali būti išdėstyta pagal jos vardinę srovę ir apsaugą reikalavimus, todėl bendrą platinimo tinklą lengviau organizuoti.

Variklio valdymas

Variklio apkrovos dažnai yra vienas didžiausių pramoninių elektros sistemų komponentų. Siurbliai, ventiliatoriai, kompresoriai, konvejeriams, staklėms ir gamybos įrangai gali prireikti specialių variklių grandinių.

MCC konfigūracija naudoja didelius ir mažus stalčius, kad atitiktų skirtingus variklio tiektuvo reikalavimus. Pagrindinis Kiekvienos grandinės perjungimo įtaisas gali naudoti didelės pertraukimo galios suformuotą korpuso grandinės pertraukiklį arba sukamąją apkrovą jungiklis su saugikliu.

Šis išdėstymas leidžia sugrupuoti variklio grandines atskirai nuo bendrųjų galios paskirstymo grandinių centralizuoto elektros sistemos valdymo palaikymas.

Galios koeficiento valdymas

Pramoniniuose įrenginiuose, kuriuose yra daug variklių ir indukcinių apkrovų, gali reikėti kompensuoti reaktyviąją galią.

„Usune“ gali konfigūruoti kompensavimo skyrių su rankinio, automatinio arba nuotolinio galios koeficiento kompensavimo funkcijomis. Tinkamą valdymo būdą galima parinkti pagal kliento elektros valdymo sistemą.

Atskyrus kompensavimo įrangą nuo bendrojo paskirstymo ir variklio grandinių, spintos išdėstymas gali būti geresnis atitinka bendrą kliento energijos valdymo strategiją.

Modulinis išdėstymas

Pagrindinė ištraukiamos žemos įtampos sistemos vertė yra ne tik pati spintelės konstrukcija, bet ir galimybė organizuoti skirtingas elektrines funkcijas vienoje koordinuotoje sistemoje.

PC konfigūracija

Kompiuterio sekcija tvarko gaunamą energiją ir paskirsto elektrą pasroviui. Jo pertraukiklio konfigūracija yra parenkami pagal sistemos srovės ir apsaugos reikalavimus.

MKC konfigūracija

MCC skyrius yra skirtas su varikliu susijusioms grandinėms. Skirtingi stalčių dydžiai gali būti išdėstyti pagal variklį reitingai ir tiektuvo kiekiai.

Kompensacijos konfigūracija

Kompensavimo skyrius valdo reaktyviąją galią ir gali būti sukonfigūruotas rankiniam, automatiniam arba nuotoliniam valdymui.

Šios trys funkcinės zonos gali būti suprojektuotos atskirai arba integruotos į tą pačią žemos įtampos skirstomąją skydą pagal projekto reikalavimus.

Pasirinkimas pagal apkrovą

Žemos įtampos skirstomųjų įrenginių sistemos pasirinkimas turėtų prasidėti nuo elektros apkrovų, o ne nuo spintos išvaizda.

Energijos paskirstymo projektui inžinieriai paprastai turi patvirtinti įeinančią įtampą, vardinę srovę, skaičių išeinantys tiektuvai, trumpojo jungimo lygis, variklio galia ir būsimi išplėtimo reikalavimai.

Įrenginiams, kuriuose daug variklių, variklių skaičius ir įvertinimas tampa svarbiais veiksniais nustatant MCC konfigūracija.

Kai reaktyviosios apkrovos yra reikšmingos, taip pat turėtų būti reikalingas kompensavimo pajėgumas ir valdymo metodas svarstė.

Šis apkrova pagrįstas metodas padeda užtikrinti, kad galutinė skirstomųjų įrenginių konfigūracija atitiktų faktinį veikimą objekto charakteristikos.

Programos

Žemos įtampos ištraukiamas skirstomųjų įrenginių skydas gali būti sukonfigūruotas skirtingoms pramonės šakoms ir elektros aplinkoms pagal reikalingas paskirstymo funkcijas.

Pramoninė gamyba

Gamyklos gali naudoti asmeninio kompiuterio ir MKC konfigūracijas, kad paskirstytų energiją gamybos įrangai, varikliams, pagalbinėms sistemoms, ir perdirbimo mašinos.

Naftos chemijos gamyklos

Naftos chemijos gamyklose paprastai yra daug varikliu varomų sistemų, tokių kaip siurbliai, ventiliatoriai ir kompresoriai. Atskirai variklio valdymo grandinės gali būti išdėstytos MCC skyriuje.

Metalurgijos gamyklos

Plieno ir metalurgijos įrenginiuose dažnai yra didelės galios varikliai ir kelios gamybos linijos. Modulinis paskirstymas leidžia valdyti skirtingas apkrovas per tam skirtas tiekimo grandines.

Transporto priemonės

Transporto infrastruktūra gali naudoti centralizuotą žemos įtampos paskirstymą įrangos maitinimo šaltiniams, pagalbiniams sistemos, vėdinimo įrenginiai ir kitos elektros apkrovos.

Komerciniai pastatai

Daugiaaukščiuose pastatuose ir gyvenamuosiuose pastatuose centralizuotam tiektuvui gali būti naudojamos žemos įtampos paskirstymo spintos valdymas ir elektros įrangos tiekimas.

Energetikos projektai

Su galia susiję įrenginiai gali sujungti įeinantį paskirstymą, išeinančius tiektuvus, variklio grandines ir reaktyviąją galią kompensacija integruotoje žemos įtampos sistemoje.

Eksploatavimo sąlygos

Standartinė įranga skirta aplinkos temperatūrai nuo -5°C iki +40°C, o vidutinė temperatūra ne viršija +35°C per 24 valandas.

Standartinis įrengimo aukštis yra ≤2000 m. Aplinkinis oras turi būti gana švarus ir tinkamas Reikėtų atsižvelgti į priemones, kai dėl drėgmės ir temperatūros svyravimų gali susidaryti kondensatas.

Transportuojant ir sandėliuojant taikomas temperatūros diapazonas yra nuo -25°C iki +55°C, esant trumpalaikiam poveikiui iki +70°C ne ilgiau kaip 24 valandas.

Jei įranga reikalinga naftos platformoms jūroje, atominėms elektrinėms ar kitoms specialioms aplinkoms, eksploatavimo sąlygos turi būti atskirai patvirtintos tarp Usune ir kliento.

Techninės specifikacijos

Galutiniai elektriniai parametrai turi būti patvirtinti pagal kliento vienos eilutės schemą, krovinių sąrašą, apsaugos reikalavimus ir įrengimo sąlygas.

Inžineriniai svarstymai

Pirkimo grupėms žemos įtampos skirstomųjų įrenginių spintos parinkimas tik pagal vardinę įtampą ir srovę negali būti būti pakankamai.

Išeinančių grandinių skaičius, variklio tiektuvo kiekis, atskiri variklio nominalai, trumpojo jungimo reikalavimai, gaunamos galios talpa ir kompensavimo reikalavimai gali turėti įtakos galutinei spintelės konfigūracijai.

„Usune“ gali peržiūrėti kliento elektros reikalavimus ir rekomenduoti tinkamą kompiuterio, MKC ir kompensavimo funkcijos.

Šis metodas yra ypač naudingas pramoniniams projektams, kai skirstomajame skydelyje turi tilpti keli įrenginiai elektros apkrovų tipai, o ne tarnauja tik kaip įprastinė skirstomoji spinta.

Projekto nuoroda

Cas-space raketų paleidimo projektas

„Cas-space“ raketų paleidimo projektas yra viena iš projekto nuorodų, susijusių su „Usune“ elektros įranga.

Raketų paleidimo įrenginiuose yra sudėtingos pagalbinės elektros sistemos ir jiems reikalingas organizuotas energijos paskirstymas įranga, pagalbiniai įrenginiai, su valdymu susijusios sistemos ir infrastruktūros apkrovos.

Tokioje aplinkoje elektros paskirstymo sistema turi atitikti skirtingas apkrovos charakteristikas aiškios grandinės organizavimo palaikymas. „Usune“ žemos įtampos skirstomieji įrenginiai buvo pritaikyti kaip projekto dalis elektros įrangos išdėstymas.

Projekte demonstruojamas Usune elektros įrangos pritaikymas specializuotoje infrastruktūroje, kur galia paskirstymo reikalavimai apima ne tik įprastus komercinius ar pramoninius pastatus.

Produkto pasirinkimas

Prieš užsakydami žemos įtampos ištraukiamą skirstomąjį skydą, klientai paprastai turėtų pateikti šį projektą informacija:

Pateikus šią informaciją pasiūlymo etape, Usune gali sukurti tikslesnę skirstomųjų įrenginių konfigūraciją ir sumažinti nereikalingus pakeitimus gamybos metu.

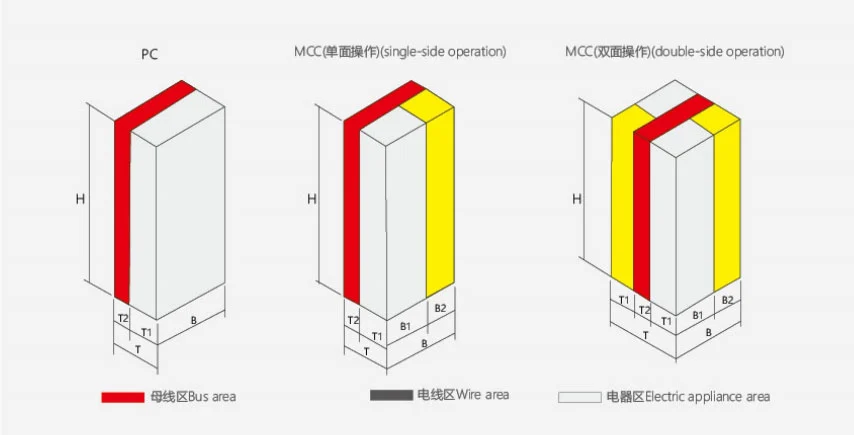

Produkto išorinis matmuo

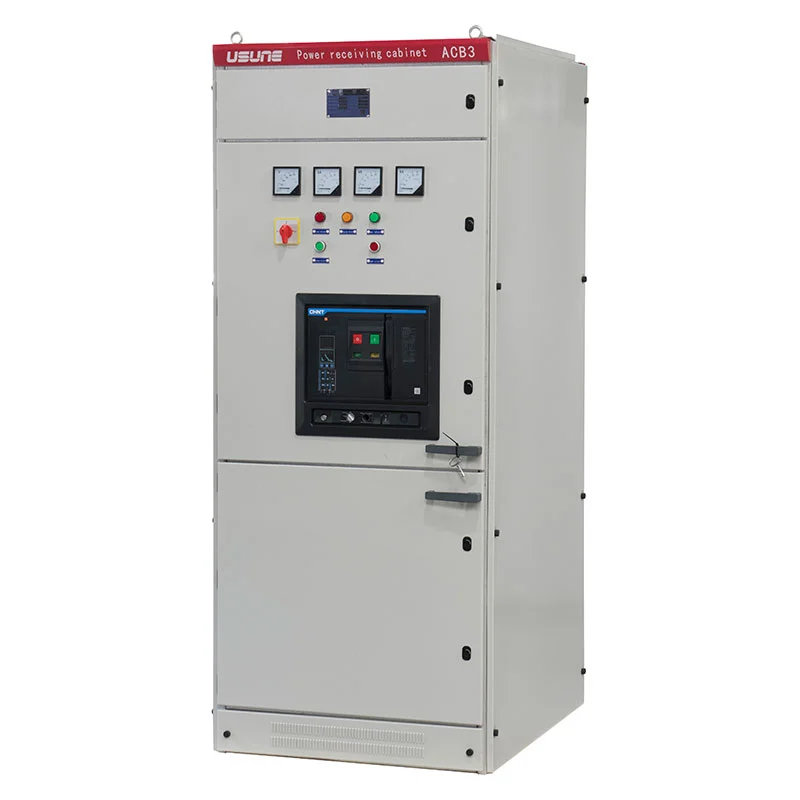

Energijos paskirstymo centro (PC) spinta

B Variklio valdymo centro (MCC) spinta

Kokybės vadyba

„Usune“ savo gamybos ir kokybės valdymo procesus vykdo pagal ISO 9001, ISO 14001 ir ISO 45001.

Produktai kuriami ir gaminami pagal taikomus IEC ir GB standartus. CE sertifikatas yra prieinama atitinkamoms produktų konfigūracijoms ir tikslinėms rinkoms.

Gamyklinė patikra apima komponentų montavimą, spintelių surinkimą, elektros jungtis, funkcinius mechanizmus, ir įprastiniai bandymai prieš išsiunčiant.

Pagal projekto reikalavimus gali būti pateikti atitinkami techniniai dokumentai ir bandymų ataskaitos.

DUK

Kokia yra vardinė sistemos įtampa?

Įranga skirta kintamosios srovės sistemoms, kurių vardinė darbinė įtampa yra 660 V ir mažesnė.

Kokias funkcijas galima integruoti?

Sistema gali integruoti galios paskirstymo, variklio valdymo ir automatinio galios koeficiento kompensavimo funkcijas.

Kas yra kompiuterio spintelė?

Kompiuterio spintelė pirmiausia naudojama energijos priėmimui ir paskirstymui. Jį galima sukonfigūruoti su tinkama grandine pertraukikliai pagal sistemos reikalavimus.

Kas yra MKC kabinetas?

MCC spinta skirta centralizuotam kelių variklių grandinių valdymui ir apsaugai. Jis gali naudoti didelius ir mažos stalčių konfigūracijos.

Ar įranga gali būti pritaikyta?

Taip. „Usune“ gali sukonfigūruoti spintelę pagal kliento vienos eilutės schemą, apkrovų sąrašą, variklio nominalus, tiektuvo kiekis ir kompensavimo reikalavimai.

Kokių standartų laikosi Usune?

„Usune“ veikia pagal ISO 9001, ISO 14001 ir ISO 45001 valdymo sistemas. Gaminiai kuriami pagal taikomi IEC ir GB standartai, o atitinkamoms konfigūracijoms galimas CE sertifikatas.

Ar galima palaikyti specialias veiklos aplinkas?

Ypatingoms aplinkoms, pvz., atviroje jūroje esančioms platformoms ir branduolinės energetikos objektams, reikalingas atskiras techninis vertinimas ir susitarimas prieš gamybą.

Kokia informacija reikalinga citatai?

Klientams rekomenduojama pateikti sistemos įtampą, gaunamą srovę, tiektuvo kiekį, variklio informaciją, trumpojo jungimo lygis, kompensavimo reikalavimai, vienos linijos schema ir montavimo aplinka.

Ar „Usune“ teikia bandymų ataskaitas?

Taip. Prieš išsiunčiant atliekama gamyklos patikra ir įprastiniai bandymai, taip pat gali būti pateikiamos atitinkamos bandymų ataskaitos teikiama pagal projekto reikalavimus.

„Usune“ tiekimo galimybės

„Usune“ daugiausia dėmesio skiria žemos įtampos elektros įrangai ir teikia į projektus orientuotas skirstomųjų įrenginių konfigūracijas pramonės, prekybos, energetikos, transporto ir specializuotos infrastruktūros programos.

Klientams, perkantiems žemos įtampos ištraukiamą skirstomųjų įrenginių skydelį, „Usune“ gali palaikyti procesą iš elektros parametrų patvirtinimas ir spintelės konfigūracija į gamybos patikrinimo ir siuntimo dokumentus, pateikiant a praktinis sprendimas, pagrįstas faktine elektros sistema, o ne naudojant tą pačią konfigūraciją kiekvienam projektui.
