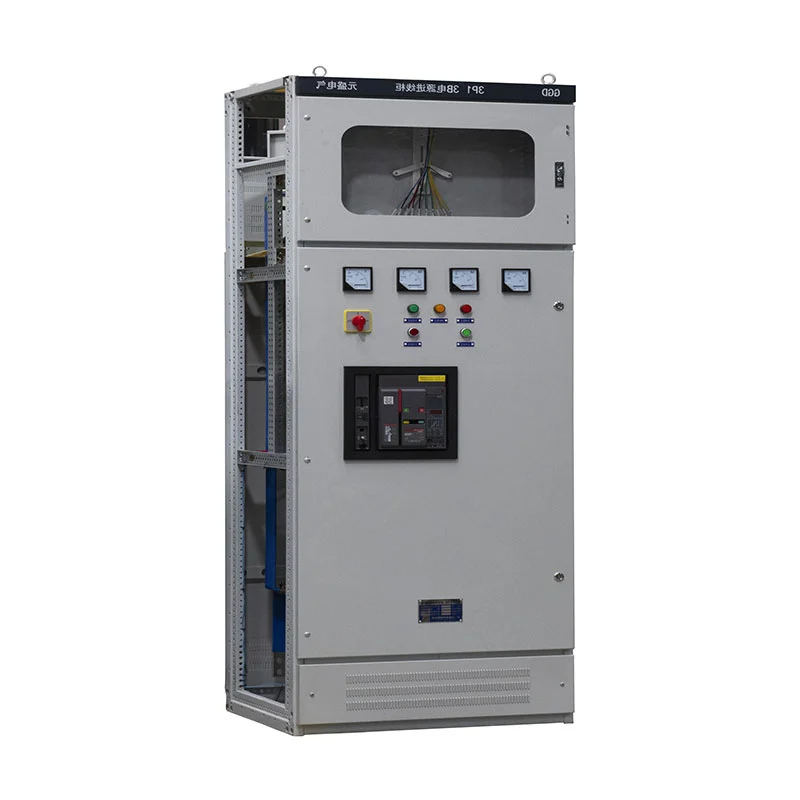

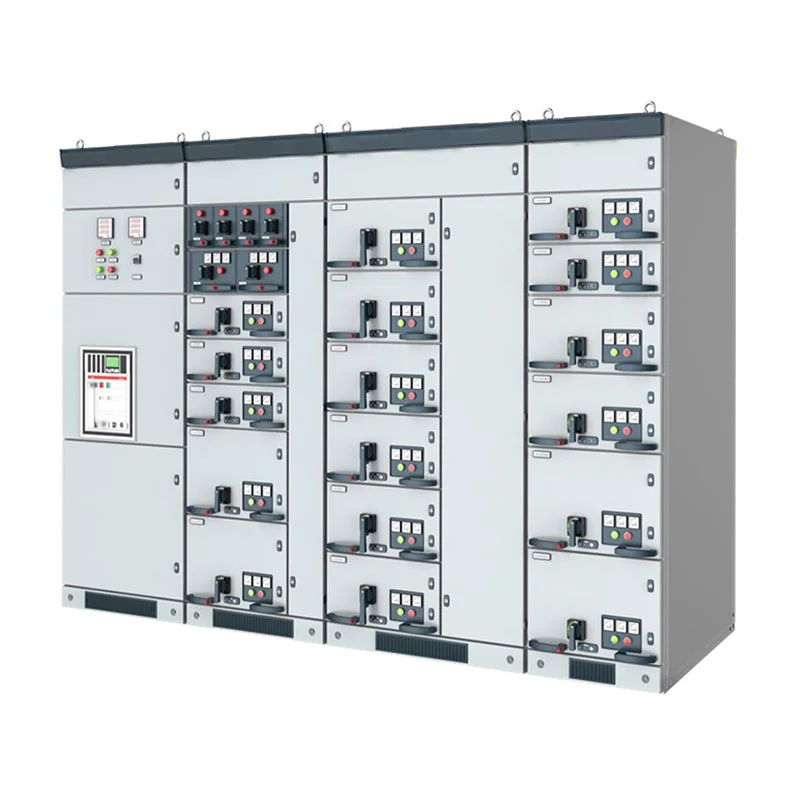

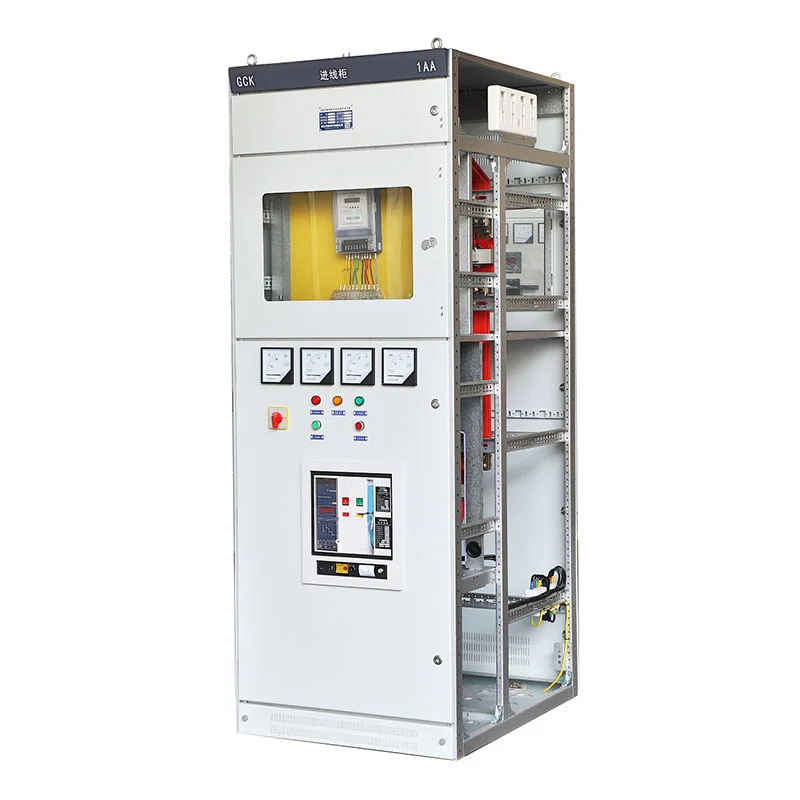

Žemos įtampos skirstomieji įrenginiai

„Zhejiang Usune Electric Co., Ltd.“ sukurta žemos įtampos ištraukiama skirstomoji skirstomoji skydas tinka kintamajai srovei 50Hz sistemos, kurių vardinė darbinė įtampa iki 400V ir vardinė srovė iki 3150A. Dizainas sujungia varinę šyną paskirstymas, konfigūruojami grandinės pertraukikliai, organizuota antrinė instaliacija ir specialios kabelių vietos, skirtos įvairiems projektų maketai. „Usune“ gamina ir tiekia žemos įtampos skirstomųjų įrenginių sprendimus elektrinėms, pastotėms, gamyklos, kasybos įrenginiai, komerciniai pastatai ir kiti energijos paskirstymo projektai Kinijoje ir užsienio rinkose.

Lanksti grandinės konfigūracija

Skirtingoms elektros apkrovoms reikia skirtingų tiekimo įrenginių. Spintelę galima konfigūruoti pagal galios paskirstymo schema, leidžianti įvesties grandines, išeinančias grandines, variklio tiektuvus ir reaktyviąją galią kompensavimo grandinės turi būti išdėstytos toje pačioje žemos įtampos paskirstymo sistemoje.

Didesniems paskirstymo reikalavimams gali būti naudojami universalūs grandinės pertraukikliai, tokie kaip Emax, MT, 3WN, AH ir ME serijos. parinkti pagal projekto projektą. Konfigūracija taip pat gali būti įtraukta į korpuso automatinius jungiklius, apkrovą jungikliai ir kiti elektros komponentai pagal reikiamą srovės stiprumą ir apsaugos schemą.

Šis konfigūravimo metodas leidžia įrangą pritaikyti skirtingoms energijos paskirstymo architektūroms pasikliauti vienu fiksuotu elektros įrenginiu.

Šynų sistema

Pagrindinėse šynose ir atšakose naudojamas elektrolitinis varis, kad būtų užtikrintas stabilus srovės perdavimas tarp įeinančių ir išeinančios grandinės. Ant atitinkamos šynos uždedama antipireninė izoliacija ir termiškai susitraukiančios movos sekcijos, kad pagerintumėte izoliacijos apsaugą ir išlaikytumėte aiškų fazių identifikavimą.

Šynų išdėstymas suprojektuotas pagal elektros brėžinį ir vardinės srovės reikalavimus. Lankstus šynų jungtys taip pat gali būti numatytos įeinančioje jungtyje tarp magistralės tilto ir pagrindinės grandinės pertraukiklis, kai to reikalauja projekto projektas.

Pirkimo grupėms ši konfigūracija padeda supaprastinti skirstomojo skydo suderinimą su priešsroviniais transformatoriais, autobusų tiltai ir pasroviui skirtos tiekimo sistemos.

Kabineto konstrukcija

Spintelės karkasas ir vidinės pertvaros gaminamos iš šalto valcavimo plieno plokščių. Standartinė plokštė storis yra ne mažesnis kaip 2 mm, užtikrinantis pakankamą mechaninį stiprumą normaliam darbui, tikrinimui ir priežiūra.

Spintelės konstrukcijoje numatytos specialios vietos elektriniams komponentams, kabelių jungtims ir antriniam valdymui laidai. Durys, valdymo rankenos, identifikavimo lentelės ir vidinės etiketės yra išdėstytos pagal elektros dizainas, kad grandinės atpažinimas būtų lengvesnis paleidimo ir priežiūros metu.

Korpuso išdėstymo kryptimi eina PE vario įžeminimo magistralė. Komponentai, kuriems reikia įžeminimo, gali būti prijungtas prie šio laidininko, su tam skirtais įžeminimo gnybtais, skirtais prijungti prie išorinio įžeminimo tinklą.

Antrinis valdymas

Antrinė grandinė yra išdėstyta pagal projekto brėžinius ir valdymo reikalavimus. Valdymo laidų naudojimas lankstūs izoliuoti variniai laidininkai ir yra suskirstyti į ryšulius, kad būtų užtikrinta švari ir prižiūrima vidinė instaliacija susitarimas.

Valdymo grandinėse paprastai naudojami 1,5 mm² laidai, o kintamosios srovės grandinėse naudojami 2,5 mm² laidai, atsižvelgiant į galutinis inžinerinis projektas. Naudojami antipirenai gnybtų blokai ir laidų numeriai arba grandinės identifikavimo ženklai pateikiami taip, kad atitiktų elektros brėžinius.

Įeinančių spintų apsauga nuo per mažos įtampos gali būti įtraukta į grandinės pertraukiklio apsaugą susitarimas. Indikacinės lemputės, valdymo jungikliai ir matavimo prietaisai taip pat gali būti konfigūruojami pagal kiekvienos grandinės funkcija.

Paskirstymo funkcijos

Žemos įtampos ištraukiamas skirstomasis skirstomasis skydas gali būti sukonfigūruotas kelioms įprastoms žemos įtampos galioms paskirstymo funkcijos. Įeinanti spinta gauna maitinimą iš transformatoriaus arba maitinimo šaltinio išeinančios spintos paskirsto elektrą pasroviui apkrovoms.

Variklio valdymo grandinės gali būti išdėstytos naudojant didelių ir mažų stalčių konfigūracijas, su grandinės pertraukikliais arba saugikliais sukamieji apkrovos jungikliai, parinkti pagal variklio charakteristikas. Kondensatorių kompensavimo spintos gali turi rankinę, automatinę arba nuotolinę reaktyviosios galios kompensavimo įrangą.

Šis modulinis išdėstymas leidžia tai pačiai spintos platformai atlikti įvairias elektros paskirstymo užduotis vienas projektas.

Techninės specifikacijos

Produkto išorinis matmuo

Eksploatavimo sąlygos

Įranga skirta montuoti patalpose aplinkoje, kurioje nėra stiprios vibracijos, smūgių ar korozijos sąlygomis. Aplinkos temperatūra turi likti nuo -10°C iki +40°C, o vidutinė temperatūra 24°C. valandų ne aukštesnėje kaip +35°C.

Įrengimo aukštis paprastai ribojamas iki 2000 m. Esant maksimaliai +40°C aplinkos temperatūrai, santykinė drėgnumas neturi viršyti 50 %, o esant žemesnei temperatūrai gali būti leidžiama didesnė santykinė oro drėgmė taikomos aplinkos sąlygos.

Montavimo nuolydis nuo vertikalios plokštumos neturi viršyti 5°. Jei įranga reikalinga specialiam aplinkos ar eksploatavimo sąlygų, galutinė konfigūracija gali būti nustatyta techninių konsultacijų metu tarp Usune ir kliento.

Išsami informacija apie apsaugą

Elektros sauga sprendžiama tiek per korpuso konstrukciją, tiek grandinės apsaugą. Mechaninis ir elektrinis blokavimo funkcijos yra įtrauktos pagal pasirinktą konfigūraciją, siekiant sumažinti veikimo klaidas.

Spintelė naudoja aiškiai identifikuotas grandinių etiketes ir komponentų numerius, o įžeminimo sistema suteikia a speciali PE varinė magistralė įžeminimui. Kabelių skyriuose gali būti pakankamai vietos kabelių galvučių ir nulinės sekos srovės transformatoriaus įrengimas, kur reikia.

Priekinės ir galinės durelės sukurtos taip, kad būtų stabiliai atidaromos ir uždaromos, o valdymo komponentai yra išdėstyti taip venkite trukdžių spintelių durims ir rankenoms.

Standartai ir sertifikavimas

„Usune“ žemos įtampos elektros įrangą gamina pagal galiojančius IEC ir GB reikalavimus. Aktualus standartai apima GB/T 14048.2, GB 7251.12 ir taikomus IEC reikalavimus žemos įtampos skirstomiesiems įrenginiams ir valdymo įtaisų mazgai.

Gamybos ir valdymo sistema palaikoma ISO 9001, ISO 14001 ir ISO 45001 sertifikatais. Produktas taip pat gali būti tiekiamas su CE sertifikatu ir atitinkamais bandymų dokumentais pagal projekto reikalavimus.

Šie sertifikatai ir standartai suteikia pirkimų komandoms dokumentuotą pagrindą tiekėjų vertinimui, projektui patvirtinimas ir tarptautinis pirkimas.

Kokybės kontrolė

Kokybės kontrolė apima spintelių medžiagas, varines šynas, elektros komponentus, antrinius laidus ir apdailą surinkimas. Komponentai parenkami pagal patvirtintus projektinius brėžinius ir technines specifikacijas.

Prieš pristatymą, surinkta įranga yra reguliariai tikrinama ir išbandoma. Laidai, komponentų identifikavimas, įžeminimo jungtys, spintos konstrukcija ir elektrinės funkcijos yra tikrinamos pagal projektinę dokumentaciją sumažinti montavimo ir paleidimo užsakovo vietoje problemas.

„Usune“ taip pat tvarko gamybos ir tikrinimo įrašus, kad palaikytų kokybės patikrinimą ir projekto atsekamumą.

Projekto nuoroda

Cas-space raketų paleidimo projektas

Žemos įtampos ištraukiamas skirstomasis skirstomasis skydas buvo tiekiamas Cas-space raketų paleidimo projektui, kur reikalingas patikimas žemos įtampos elektros paskirstymas projekto įrenginiams ir pagalbinei elektrai sistemos.

Inžineriniams projektams su keliomis elektros apkrovomis ir skirtingomis paskirstymo grandinėmis, modulinė spinta konfigūracija leidžia organizuoti gaunamą maitinimą, tiekimo grandines ir pagalbines elektros funkcijas projekto elektros paskirstymo projektas.

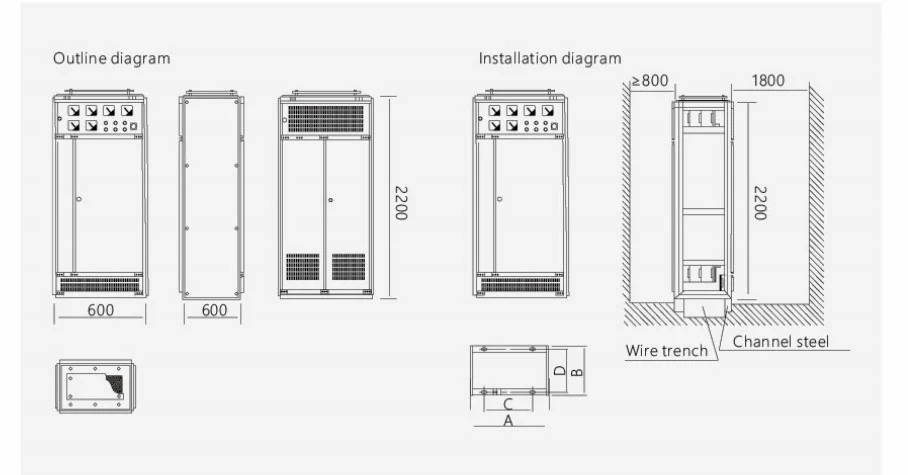

Išoriniai matmenys

Spintelės matmenys gali būti nustatomi pagal patvirtintus elektros brėžinius, komponentų pasirinkimą, kabelį įėjimo reikalavimai ir aikštelės įrengimo sąlygos. „Usune“ gali pateikti atitinkamų matmenų brėžinius inžinerinė peržiūra prieš gamybą.

Gamyklinis bandymas

„Usune“ prieš išsiuntimą atlieka patikrinimą ir įprastus bandymus. Bandymo procesas apima spintelės surinkimą, elektros jungtys, komponentų montavimas, įžeminimas, antriniai laidai ir kitos svarbios funkcijos.

Bandymų ataskaitos ir techninė dokumentacija gali būti pateikiamos pagal projekto reikalavimus, padedant klientams užbaigti gaunamos patikros, montavimo ir paleidimo procedūras.

DUK

Kokia įtampa yra?

Standartinė konfigūracija yra 0,4 kV, vardinė srovė iki 3150 A. Galutinė elektros konfigūracija nustatomas pagal projekto apkrovą ir projektinius brėžinius.

Ar spinta gali būti pritaikyta?

Taip. „Usune“ gali pritaikyti spintelės konfigūraciją pagal elektros schemas, grandinės kiekį, komponentą pasirinkimas, kabelio įvedimo kryptis, spintelės matmenys ir kiti projekto reikalavimai.

Kokius grandinės pertraukiklius galima naudoti?

Sistema gali pritaikyti įvairias grandinės pertraukiklių konfigūracijas. Universalūs grandinės pertraukikliai, tokie kaip Emax, MT, 3WN, AH ir ME serijas galima pasirinkti pagal patvirtintą dizainą.

Ar jis gali būti naudojamas variklio valdymui?

Taip. Variklio valdymo konfigūracijas galima nustatyti naudojant skirtingų dydžių stalčius ir tinkamus grandinės pertraukiklius arba saugiklius apkrovos jungikliai pagal variklio galią ir apsaugos reikalavimus.

Kokia šynų medžiaga naudojama?

Pagrindinėse ir šakinėse šynose naudojamas elektrolitinis varis. Atitinkamos šynų sekcijos gali būti aprūpintos antipirenu izoliacija ir termiškai susitraukiančios apsauginės rankovės.

Kokius dokumentus galima pateikti?

„Usune“ gali pateikti technines specifikacijas, elektrinius brėžinius, matmenų brėžinius, bandymų ataskaitas ir atitinkamus duomenis kokybiška dokumentacija pagal projekto reikalavimus.

Koks yra gamybos laikas?

Standartinis pristatymo laikas paprastai yra 15–20 dienų, priklausomai nuo konfigūracijos, kiekio ir projekto reikalavimų.

Kodėl Usene

„Usune“ turi daugiau nei 14 metų patirtį elektros įrangos gamyboje ir projektiniais produktais plėtra. Jo inžinierių komanda gali dirbti pagal klientų brėžinius ir elektros specifikacijas, kad sukurtų reikalinga spintos konfigūracija.

Su ISO 9001, ISO 14001 ir ISO 45001 valdymo sistemomis, IEC ir GB standartų atitikimu, CE sertifikatu ir Įprastas gamyklos bandymas, Usune tiekia žemos įtampos paskirstymo įrangą tiek vietiniam, tiek tarptautiniam naudojimui projektus.

Projektui, kuriam reikalingas žemos įtampos ištraukiamas skirstomasis skirstomasis skydas, klientai gali pateikti vienos linijos diagrama, vardinė srovė, įeinančių ir išeinančių grandinių skaičius, komponentų reikalavimai ir korpuso matmenys. Tada „Usune“ gali parengti atitinkamą techninę konfigūraciją ir pasiūlymą.
