24kv 36kv apkrovos pertraukos jungiklis

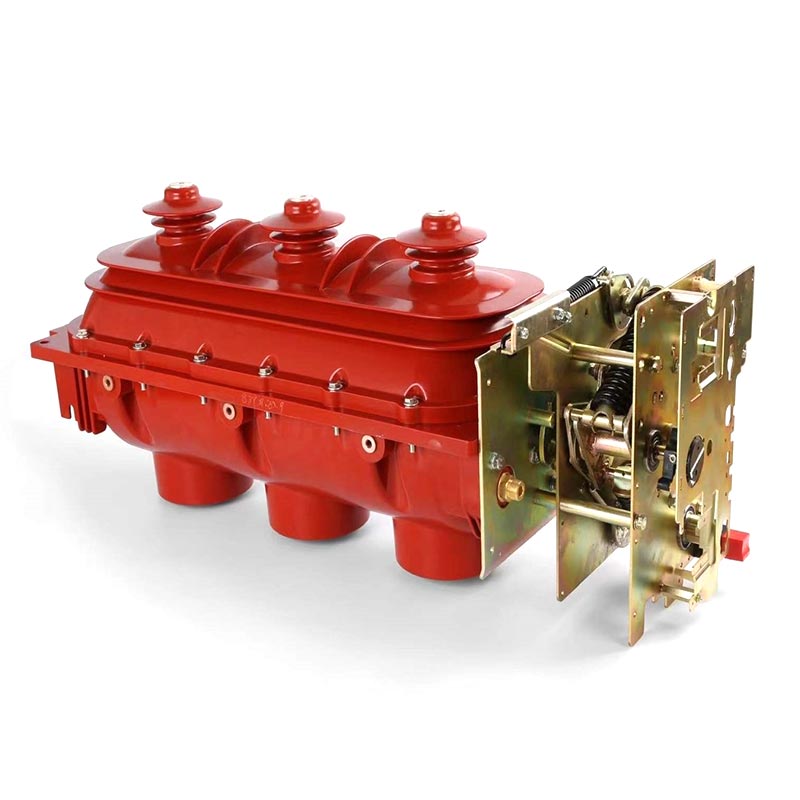

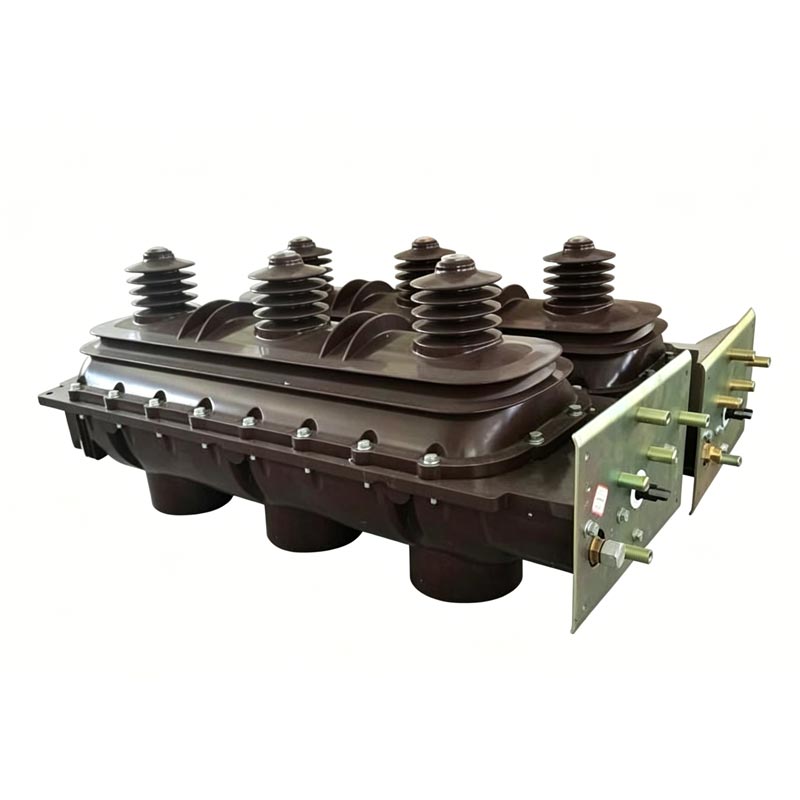

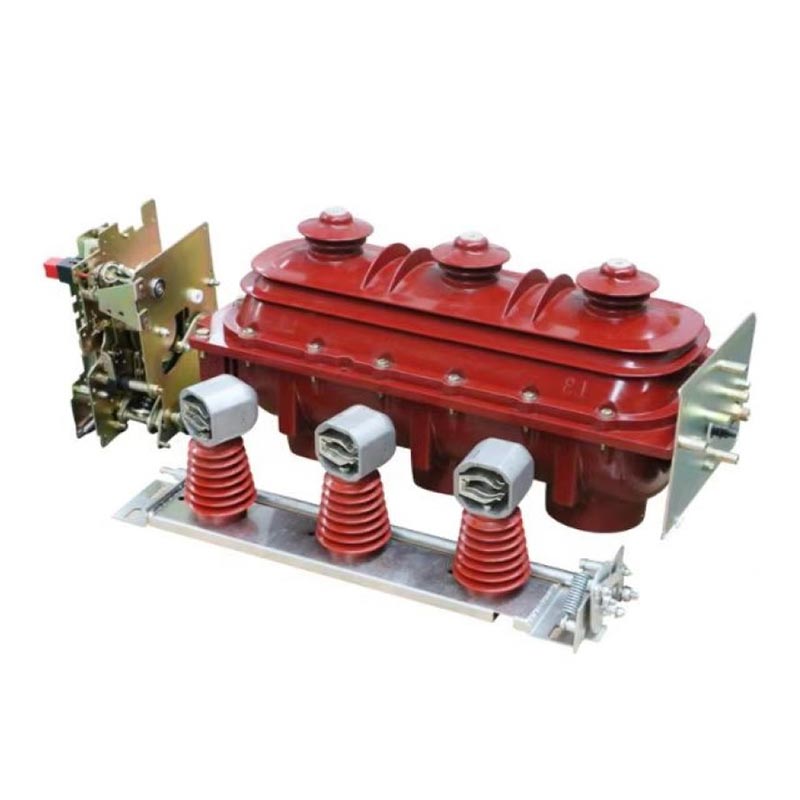

Usune Indoor 24kV 36kV apkrovos pertraukimo jungiklis FLN36-24kV 36KV serija yra pagrindinė vidutinės įtampos skirstomoji įranga nepriklausomai sukūrė ir pagamino Zhejiang Usune Electric Co., Ltd. Ši serija yra specialiai sukurta skirtas naudoti patalpose, pritaikytas 24 kV ir 36 kV vardinei įtampai ir tinka trifaziam kintamos srovės 50 Hz žiedui tinklų ir dviejų radialinių maitinimo sistemų. „Usune“, profesionalus tiekėjas, įsišaknijęs Kinijoje, integruoja pažangius technologija ir praktinė patirtis kiekviename gaminyje, užtikrinanti, kad jungikliai galėtų stabiliai valdyti apkrovos srovę ir perkrovos srovės perjungimas, taip pat ilgų neapkrautų linijų, neapkrautų transformatorių perjungimo operacijos, ir kondensatorių bankų.

Pagrindinis šios serijos privalumas yra jos lankstumas: kai naudojamas su srovę ribojančiais saugikliais, jis gali pakeisti grandinę pertraukikliai. Apkrovos jungiklis tvarko įvairių apkrovos srovių perjungimą, o srovę ribojantis saugiklis didesnių perkrovų ir trumpojo jungimo srovių nutraukimas. Tai sumažina elektros paskirstymo įrangos kainą ir pagerina elektros energijos tiekimo sistemos saugą ir stabilumą, sulaukdama plataus pramonės pripažinimo.

Pagrindinės gaminio savybės

1. Išplėstinis konstrukcijų projektavimas

Dvigubo pertraukimo, trijų padėčių sukamojo kontakto konstrukcija, jungiklio veikimo padėtis (uždaryta, atvira, įžemintas) yra aiškiai apibrėžtas, veiksmingai išvengiant netinkamo veikimo ir užtikrinantis tikslų ir patikimą perjungimą; į bendra trijų fazių montavimo konstrukcija siūlo gerą sinchronizavimą, mažiau dalių ir patogų reguliavimą bei montavimas, žymiai sumažinant montavimo vietoje sunkumus ir laiką.

2. Puikios izoliacijos savybės

Jungiklis užsandarintas viršutiniu ir apatiniu epoksidinio liejimo korpusu, iš vidaus pripildytas 0,045–0,07 MPa SF6 dujomis. SF6 dujos pasižymi puikiomis izoliacinėmis ir lanko gesinimo savybėmis, visiškai sandarina pagrindinę grandinę ir įžeminimo grandinė korpuse, izoliuojant ją nuo išorinės drėgmės, dulkių ir kitų teršalų. Tai užtikrina stabilias izoliacijos savybes net ir atšiaurioje patalpų aplinkoje, užkertant kelią izoliacijos gedimams ir garantuojantis saugų elektros energijos sistemos veikimą.

3. Aukštos saugos savybės

Saugumas yra Usune gaminio dizaino pagrindas. Vidinio lanko susidarymo atveju silpna galinė konstrukcijos dalis korpusas automatiškai plyš, o kartu ir slėgio mažinimo vožtuvas, esantis korpuso viršuje atidaryti, išstumti perteklinio slėgio dujas už spintelės, veiksmingai užkertant kelią spintelės sprogimui ir apsaugant vietoje dirbančių operatorių ir aplinkinių įrenginių saugumui. Šis dizainas praėjo daugybę saugos bandymų, atitinka atitinka tarptautinius saugos standartus ir užtikrina patikimą elektros paskirstymo operacijų apsaugą.

4. Lankstus ir patikimas veikimas

Vidinis 24kV 36kV apkrovos pertraukimo jungiklis palaiko ir rankinį, ir elektrinį veikimo režimus, kuriuos galima pasirinkti pagal faktiniai svetainės reikalavimai. Jis yra patogus ir patikimas eksploatuoti, turi supaprastintą mechaninę struktūrą ir stabilus veikimas, pritaikomas dažnoms perjungimo operacijoms. Nereikalaujantis priežiūros, jis gali pasigirti ilgaamžiškumu tarnavimo laikas, mechaninis tarnavimo laikas iki 2000 ciklų, sumažinant vėlesnes priežiūros išlaidas ir darbo krūvį.

Techniniai parametrai

Naudojimo sąlygos

Norint užtikrinti stabilų ir patikimą veikimą, Usune Indoor 24kV 36kV apkrovos pertraukimo jungiklis turi būti naudojamas po sekantis sąlygos (remiantis faktine taikymo patirtimi Kinijoje ir visame pasaulyje):

a) Aukštis virš jūros lygio: ne didesnis kaip 1000 metrų;
(b) Aplinkos temperatūra: viršutinė riba +40 ℃, apatinė riba -25 ℃;
c) santykinė oro drėgmė: paros vidurkis ≤95 %, mėnesio vidurkis ≤90 %;
d) aplinkiniame ore nėra didelių korozinių dujų, degiųjų dujų ar vandens garų taršos;
e) Nėra dažnos arba stiprios vibracijos.

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

Realaus pasaulio taikymo atvejis

Atvejo analizė: Hangdžou miesto gyvenamųjų namų elektros paskirstymo projektas, Kinija

Didelis gyvenamasis rajonas Hangdžou mieste (Kinija) kelia aukštus energijos vartojimo efektyvumo, saugos ir stabilumo reikalavimus savo vidaus elektros paskirstymo patalpose. Projekte buvo atrinkta 20 „Usune“ patalpų 24kV apkrovos jungiklių (FLN36-24kV serija) valdyti gyvenamųjų namų elektros energijos tiekimo sistemos apkrovos perjungimą ir apsaugą. Kaip paskirtasis tiekėjas Šiam projektui „Usune“ suteikė pritaikytas montavimo gaires ir aptarnavimą po pardavimo. Gamykloje griežtai prieš išsiuntimą išbandė kiekvieną gaminį, kad įsitikintų, jog laikomasi projekto techninių reikalavimų. Nuo jos pradėjus eksploatuoti 2023 m., jungikliai veikė stabiliai, be izoliacijos gedimų ar gedimų, efektyviai užtikrina stabilų elektros tiekimą daugiau nei 5000 namų ūkių. Projekto komanda labai gyrė produkto našumą ir Usune profesionalias paslaugas.

DUK

1 klausimas: Ar Usune Indoor 24kV 36kV apkrovos pertraukimo jungiklį galima naudoti atskirai trumpojo jungimo srovei nutraukti?

A1: Ne. Apkrovos jungikliai pirmiausia naudojami apkrovos ir perkrovos srovėms perjungti, taip pat prijungti ir atjungiant neapkrautas ilgas linijas, neapkrautus transformatorius ir kondensatorių baterijas. Jie negali savarankiškai nutraukti trumpojo jungimo sroves. Norint valdyti trumpojo jungimo sroves, galima derinti apkrovos jungiklius srovės ribojimo saugikliai. Srovę ribojantys saugikliai susidoroja su didesnės perkrovos ir trumpojo jungimo nutraukimu srovių, o šis derinys gali pakeisti grandinės pertraukiklius, užtikrindamas visapusišką maitinimo šaltinio apsaugą sistema. Šis dizainas, optimizuotas Usune remiantis ilgamete profesine patirtimi, suderina išlaidas ir saugumą.

2 klausimas: ką daryti, jei apkrovos jungiklio SF6 dujų slėgis yra per mažas?

A2: Usune patalpų 24 kV ir 36 kV apkrovos jungikliuose esančios SF6 dujos yra sandariai uždarytos epoksidinio derinio korpuse. Standartas slėgis yra 0,045–0,07 MPa. Žemas slėgis turės įtakos jungiklio izoliacijai ir lanko gesinimo našumui. Vartotojai pirmiausia reikia patikrinti, ar nėra dujų nuotėkio. Jei aptinkamas nuotėkis, nedelsdami kreipkitės į „Usune“ aptarnavimo skyrių. Kaip a Profesionalus gamintojas Usune teikia ekspertines dujų nuotėkio aptikimo ir remonto paslaugas. Pašalinus nuotėkį, Kad jungiklis veiktų normaliai, SF6 dujas reikia papildyti iki standartinio slėgio. Rekomenduojama kasdienio naudojimo metu reguliariai tikrinti dujų slėgį.
