Kyn28 skirstomieji įrenginiai 12kv

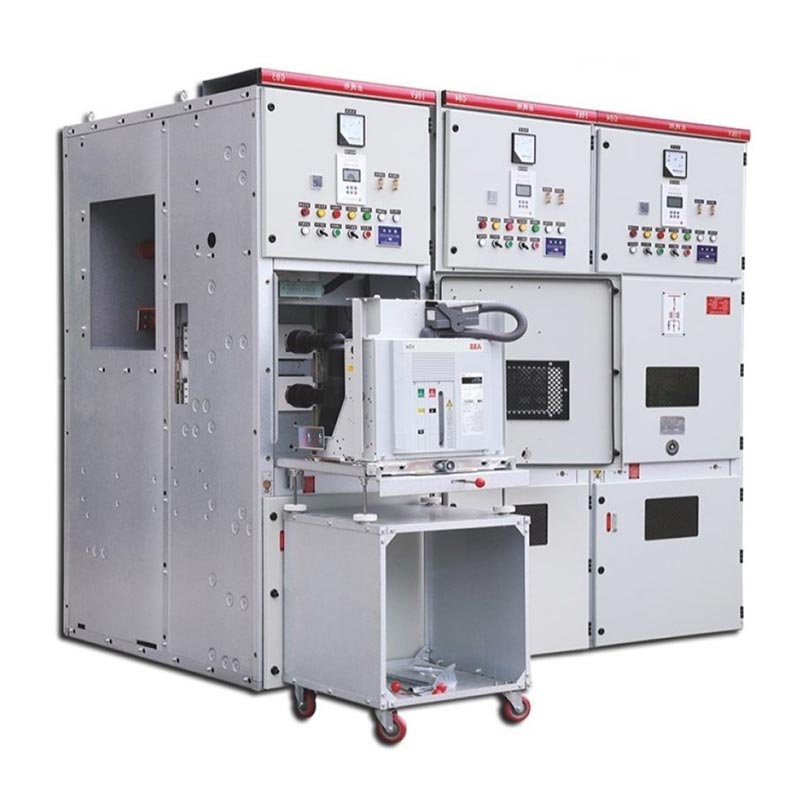

„Usune Kyn28 Switchgear 12kV“ yra patalpų aukštos įtampos elektros paskirstymo įrenginys, kurio vardinė įtampa siekia 3,6 kV, 7,2kV ir 12kV, tinka 50/60Hz trifazėms kintamosios srovės sistemoms. Tai pagrindinė šiuolaikinės galios elektros įranga perdavimo ir paskirstymo, pramonės elektros paskirstymo ir komercinių pastatų elektros energijos tiekimo srityse. Produktas yra šarvuota, metalu uždaryta konstrukcija, visiškai atskirianti funkcinius mazgus, tokius kaip automatiniai jungikliai, šynos, kabeliai ir prietaisų valdymas. Ši konstrukcija pašalina lanko gedimų plitimą nuo pat pradžių. Taip pat yra su ištraukiamu vakuuminiu grandinės pertraukiklio vežimėliu, leidžiančiu greitai atlikti techninę priežiūrą ir pakeisti be užsidarymo žemyn šynos, visiškai atitinkančios pagrindinius elektros energijos sistemų reikalavimus, kad jos veiktų saugiai, stabiliai ir efektyviai priežiūra.

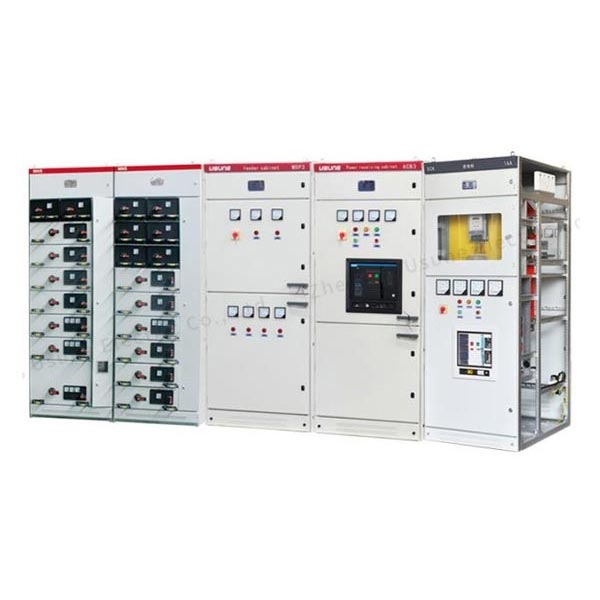

Žemos įtampos skirstomieji įrenginiai

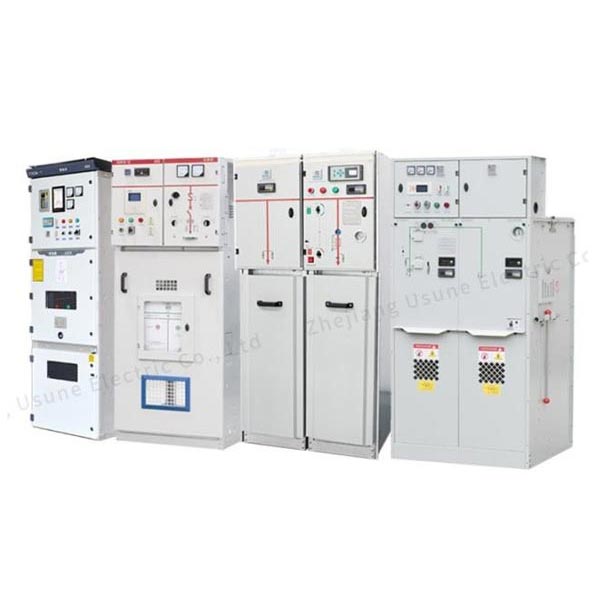

Vidutinės įtampos skirstomieji įrenginiai

Pagrindiniai techniniai parametrai

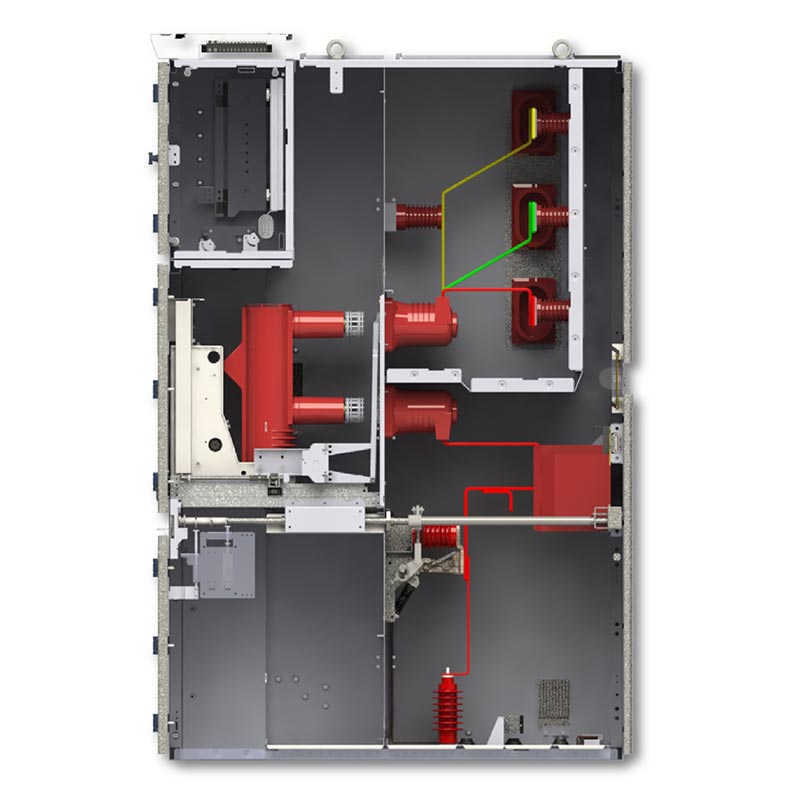

Nepriklausoma skyriaus struktūra

„Kyn28 Switchgear“ 12 kV turi modulinio skyriaus dizainą su metalo izoliacija. Keturios funkcinės sritys yra visiškai nepriklausomi ir veiksmingai užkerta kelią gedimų plitimui:

1. Grandinės pertraukiklio skyrius: įrengiamas vakuuminio grandinės pertraukiklio vežimėlis su tiksliu valdymu ir blokavimo mechanizmai, užtikrinantys saugų vežimėlio judėjimą.
2. Šynų skyrius: uždaras pagrindinių ir atšakų šynų išdėstymas, pasižymintis puikiomis izoliacinėmis savybėmis, fazės-fazės/fazės-žemės trumpojo jungimo rizika.
3. Kabelių skyrius: daug vietos, tinka kelių grandinių kabeliams prijungti, palengvina kabelių tiesimą, laidų, ir testavimas.
4. Prietaisų ir valdymo skyrius: integruoti apsaugos įtaisai, matavimo prietaisai ir valdymo grandinė centralizuoto stebėjimo ir veikimo komponentai.
5. Slėgio mažinimo įtaisas: viršuje yra specialus slėgio mažinimo sklendė, kuris gali greitai atleisti lanką slėgis esant vidaus gedimams, užtikrinantis spintos ir personalo saugumą.

Pagrindiniai produkto pranašumai

1. Nuimamas rankinio vežimėlio dizainas

Grandinės pertraukiklis, PT ir izoliuojančios rankinės serijos yra visiškai keičiamos. Techninės priežiūros metu tiesiog nuimkite sugedusį rankinį vežimėlį ir įstumkite atsarginį vežimėlį, kad greitai atkurtumėte maitinimą neatjungdami visos šynos, žymiai sumažina elektros energijos tiekimo nutraukimo priežiūros laiką.

2. Visapusiškas „Penkių profilaktikos“ mechaninis blokavimas:

- Apsaugo nuo atsitiktinio grandinės pertraukiklių atsidarymo ir užsidarymo;
- Neleidžia išimti / įstumti grandinės pertraukiklio rankinio vežimėlio esant apkrovai;
- Apsaugo nuo atsitiktinio įžeminimo jungiklio užsidarymo, kai yra įtampa;
- Apsaugo nuo atsitiktinio maitinimo, kai įžeminimo jungiklis uždarytas;
- Apsaugo nuo atsitiktinio patekimo į maitinimo skyrius.

3. Optimizuota sauga ir priežiūra

Visą priekinę eksploatavimo ir priežiūros konstrukcija pašalina galinės priežiūros vietos poreikį, todėl efektyviai taupoma plotas paskirstymo patalpoje; spintoje yra įmontuotas kondensacinis šildytuvas, pritaikomas prie didelės drėgmės aplinką, užkertant kelią izoliacijos gedimams dėl kondensato.

4. Aukšta izoliacija ir atsparumas gedimams

Kyn28 Switchgear 12kV naudoja aukštos kokybės izoliacines medžiagas ir moksliškai išdėstytą izoliaciją, aukštas izoliacijos lygis. Jis efektyviai atsparus trumpiesiems jungimams, viršįtampiams ir kitiems elektros gedimams. Kombinuotas su savo metaline šarvų konstrukcija, jis gali pasigirti stipriomis lanko valdymo galimybėmis.

Pagrindiniai taikymo tipai

1. Incoming Line kabinetas: gauna maitinimą iš prieš srovę esančių šaltinių, užtikrinant energijos priėmimą ir bendrą apsaugą.
2. Išeinančios linijos spinta: paskirsto maitinimą apkrovoms, varikliams ir kitoms gnybtų grandinėms, užtikrindama apsaugą.
3. PT ir įtampos matavimo spinta: stebi sistemos įtampą ir užtikrina apsaugą nuo viršįtampių.
4. Matavimo spinta: sujungia energijos apskaitos prietaisus, kad būtų galima tiksliai nustatyti energijos suvartojimo statistiką.
5. Šynų sekcijų spinta: įgalina segmentuotą šynų sekcijų veikimą, izoliaciją ir apsaugą.
6. Izoliacinė spinta: užtikrina elektros izoliaciją, užtikrinančią saugią priežiūrą.

Realaus pasaulio taikymo atvejis

1 atvejis: 10 kV energijos paskirstymo projektas dideliam duomenų centrui Rytų Kinijoje

Projekto reikalavimai: Duomenų centrui reikalingas 99,99% energijos prieinamumas ir nulinis gedimas, labai stabilus vidutinės įtampos elektros paskirstymo sistema, užtikrinanti nepertraukiamą elektros energijos tiekimą pagrindinėms apkrovoms, tokioms kaip serveriai ir aušinimo įranga.

Sprendimas: Visa elektros paskirstymo sistema buvo sukurta naudojant Usune Kyn28 Switchgear 12kV įrenginius, įskaitant įėjimo spintos, apskaitos spintos, PT spintos ir 12 išeinančių spintų. Jame yra 40 kA trumpasis jungimas pertraukimo pajėgumo vakuuminiai grandinės pertraukikliai ir pažangūs integruoti apsaugos įtaisai, kad būtų greitai gedimai izoliacija ir tiksli gedimo vieta.

Eksploatacijos rezultatai: nuo paleidimo 2023 m., sistema veikė be jokių gedimų, 100 proc. apsaugos veiksmų tikslumo rodiklis. Metinis elektros energijos tiekimo nutraukimo laikas yra trumpesnis nei 5 minutės, visiškai atitinkantis aukščiausią lygį duomenų centro patikimumo maitinimo reikalavimus ir efektyviai išvengiant ekonominių dešimčių nuostolių milijonus dolerių dėl elektros energijos tiekimo sutrikimų.

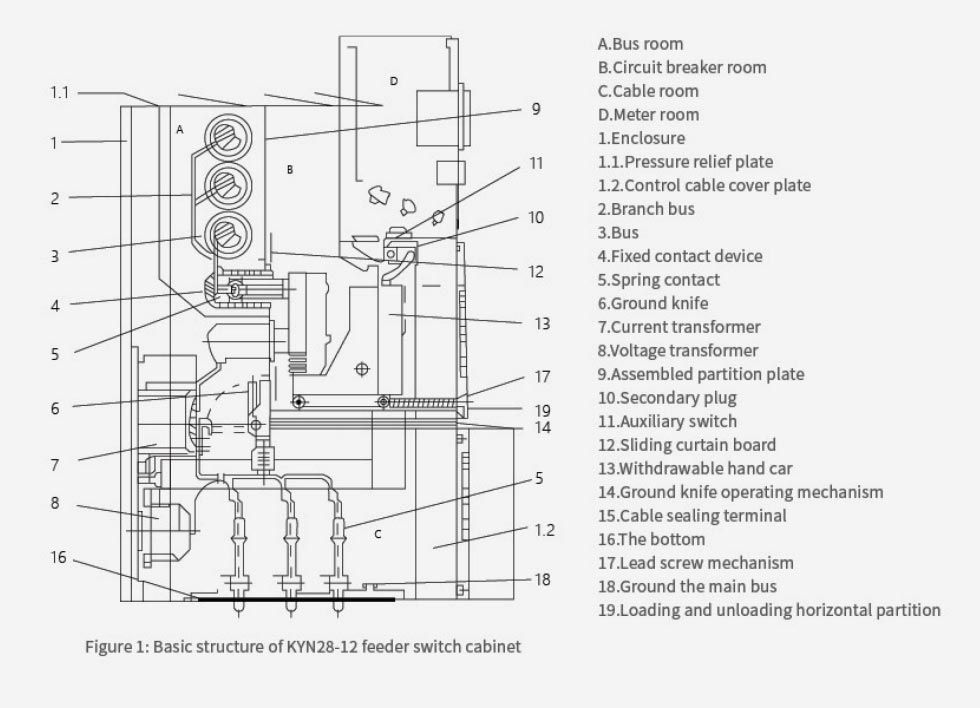

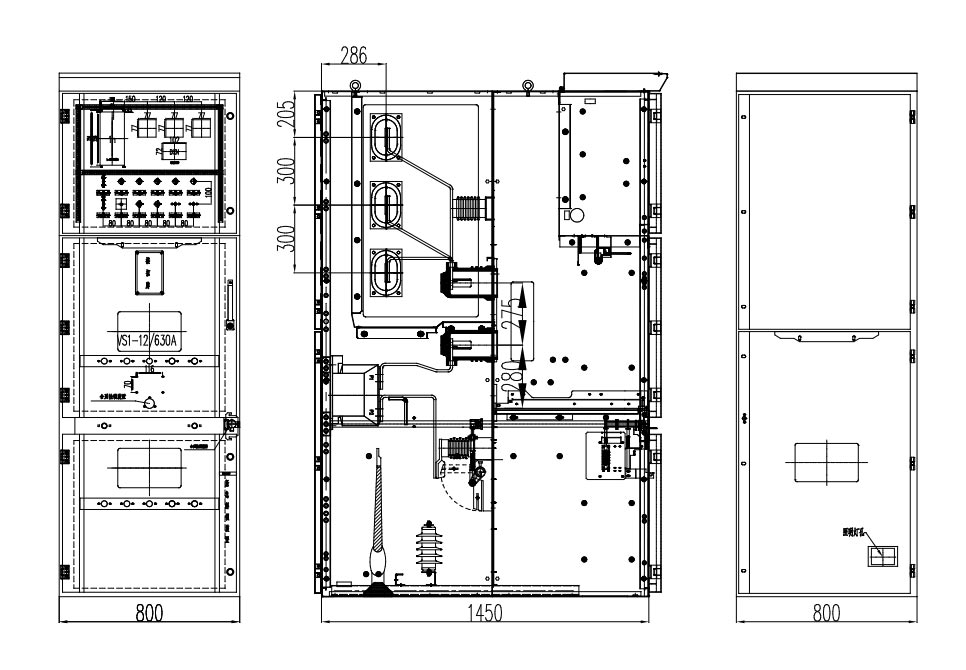

Produkto išorinis matmuo

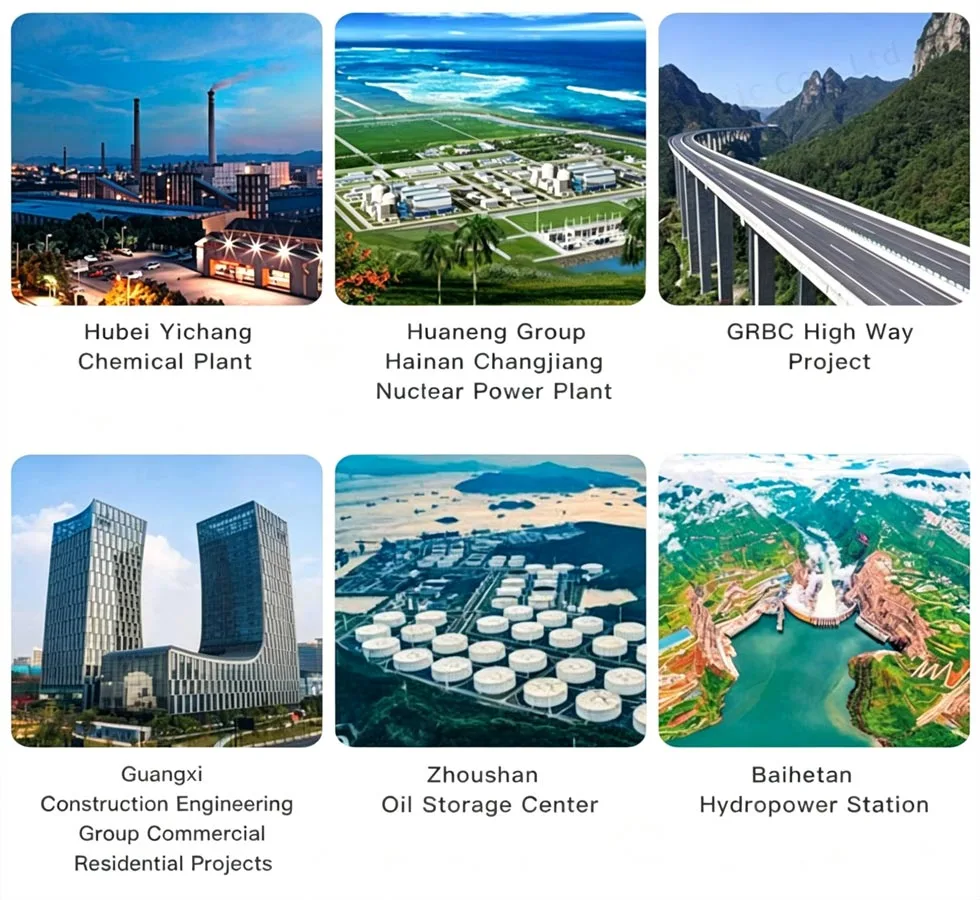

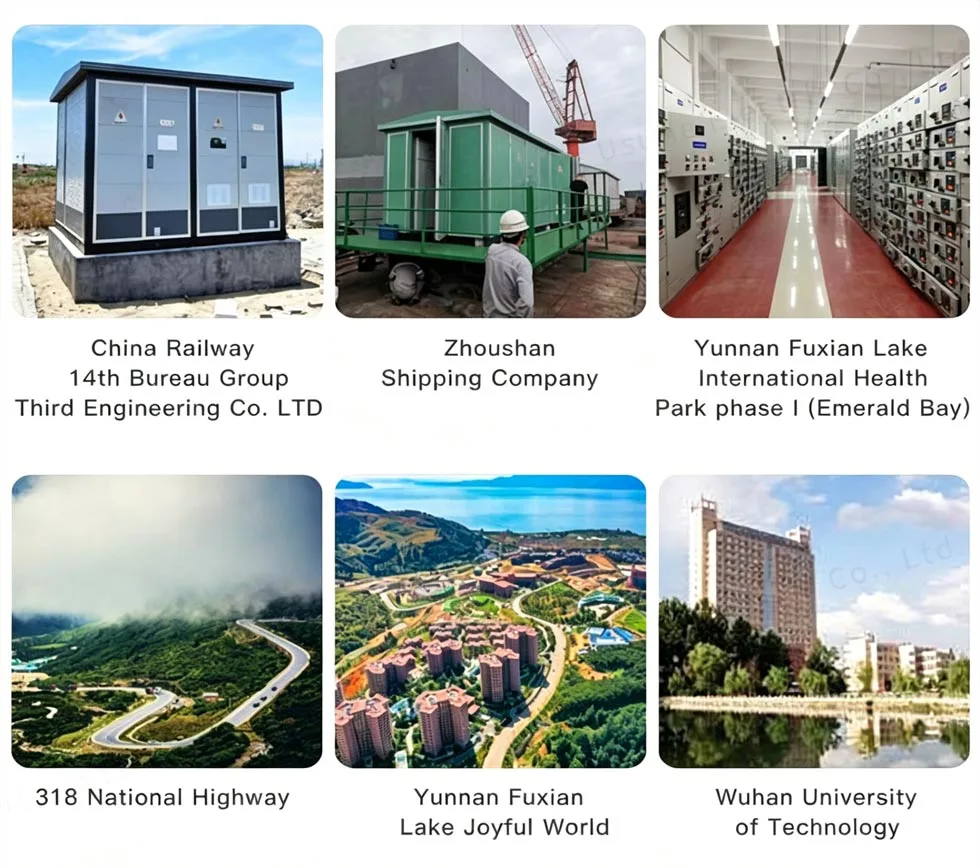

Projekto nuoroda

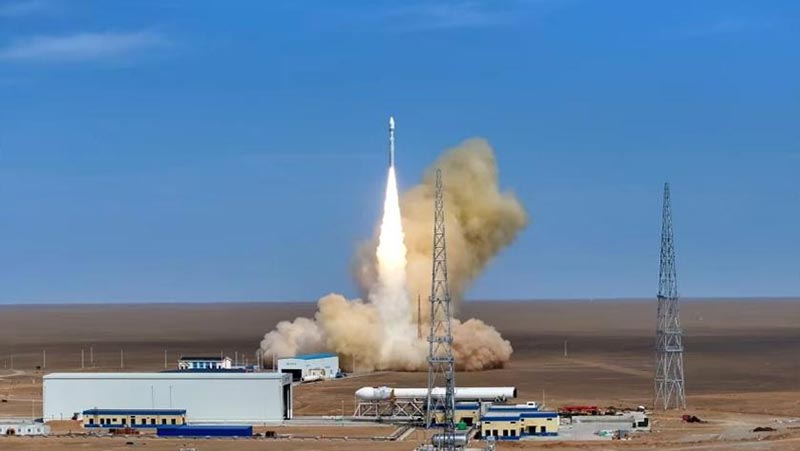

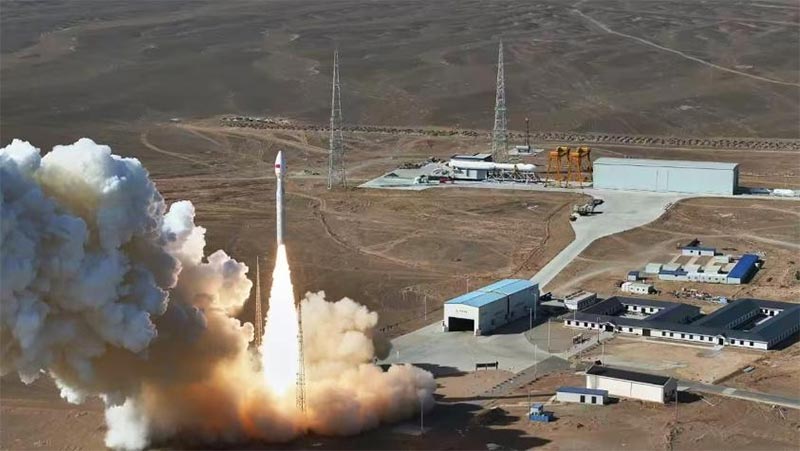

Cas-space raketų paleidimo projektas

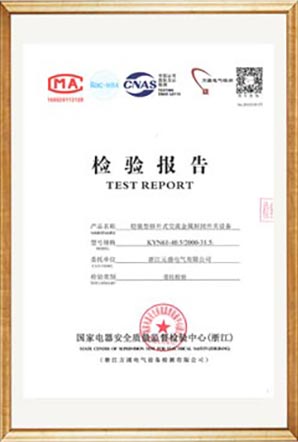

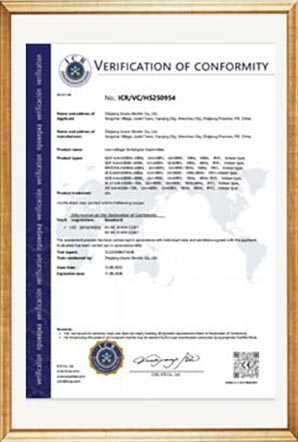

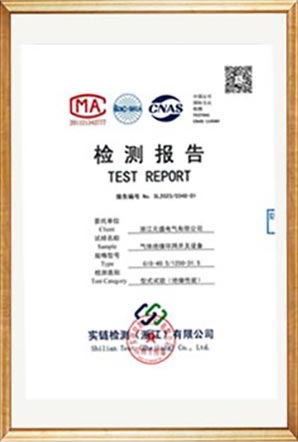

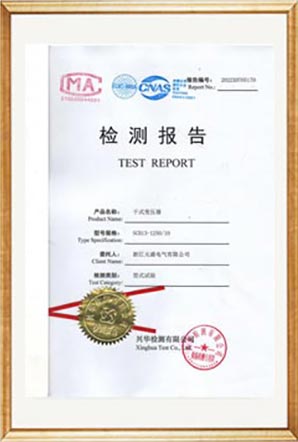

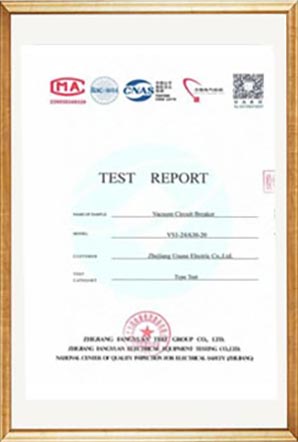

Bandymo ataskaita

DUK

1 klausimas: ar „Kyn28 Switchgear“ 12 kV sistemos „penkių atsparumo“ blokavimas yra mechaniškai priverstinis blokavimo mechanizmas, ir ar galima deaktyvuoti?

„Usune KYN28“ skirstomųjų įrenginių „penkių atsparumo“ blokavimo sistema yra visiškai mechaninė, priverstinio blokavimo konstrukcija be elektrinės pagalbinės atrakinimo grandinės, struktūriškai pašalinant netinkamo veikimo galimybę. Tik Profesionalus techninės priežiūros personalas gali laikinai jį atrakinti naudodami specialius įrankius saugiomis maitinimo sąlygomis gedimas ir įžeminimas; jo negalima atrakinti normaliai veikiant. Tai visiškai atitinka IEC ir buitinio maitinimo reikalavimus saugos standartus, maksimaliai padidindami operatorių ir įrangos saugumą.

2 klausimas: ar gaminys gali normaliai veikti esant dideliam drėgniui ir dideliam aukščiui, ir kokie specialūs apdorojimo būdai reikalingas?

Produkto standartinė drėgmės tolerancija yra ≤95% dienos vidurkis ir ≤90% mėnesio vidurkis. Įmontuotas kondensacinis šildytuvas automatiškai sausina drėgmę, lengvai susidoroja su didelės drėgmės aplinkoje. Scenarijuose, kurių aukštis virš jūros lygio viršija 1000 m, taip gali būti naudojamas su sumažinimu pagal energetikos pramonės standartus (maždaug 10 % sumažinimas kas 1000 m padidinus aukštis). Taip pat galimos individualiai sukurtos sustiprintos izoliacijos versijos, kad padidėtų valkšnumo atstumas ir atitiktų didelio aukščio saugos eksploatavimo reikalavimai.
