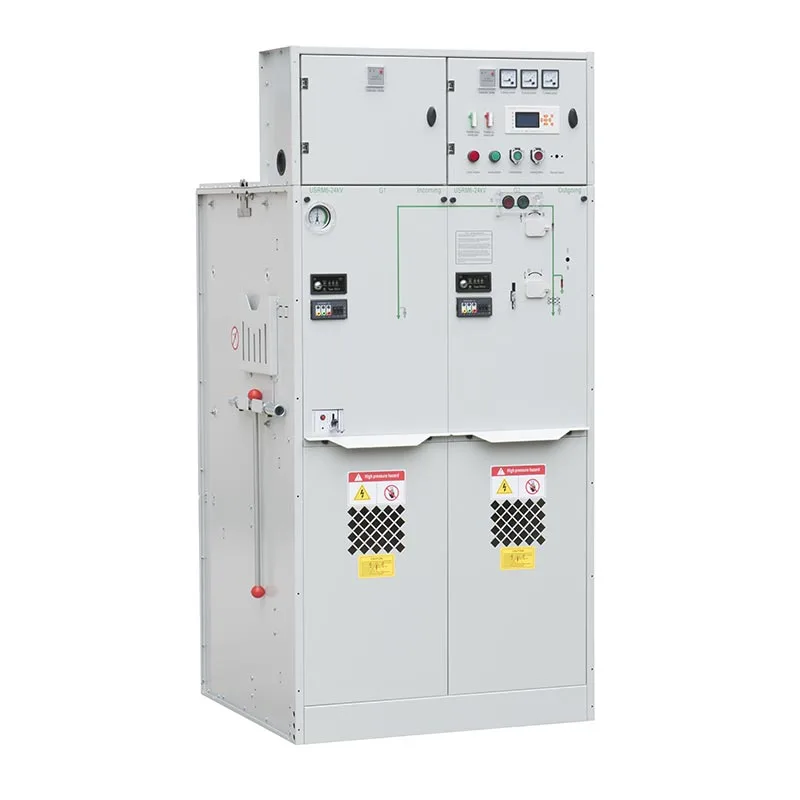

Su visiškai izoliuota ir uždara pirmine grandine, IP67 nerūdijančio plieno dujų baku, išplečiama šynų sistema ir patikimas veikimo mechanizmas, Usune 630A dujomis izoliuotas skirstytuvas tinka pramoninėms įmonėms, transformatoriui pastočių, žiedinių magistralinių tinklų, komercinių objektų ir infrastruktūros projektų, kur kompaktiškas įrengimas, sauga ir ilgalaikis patikimumas yra svarbus.

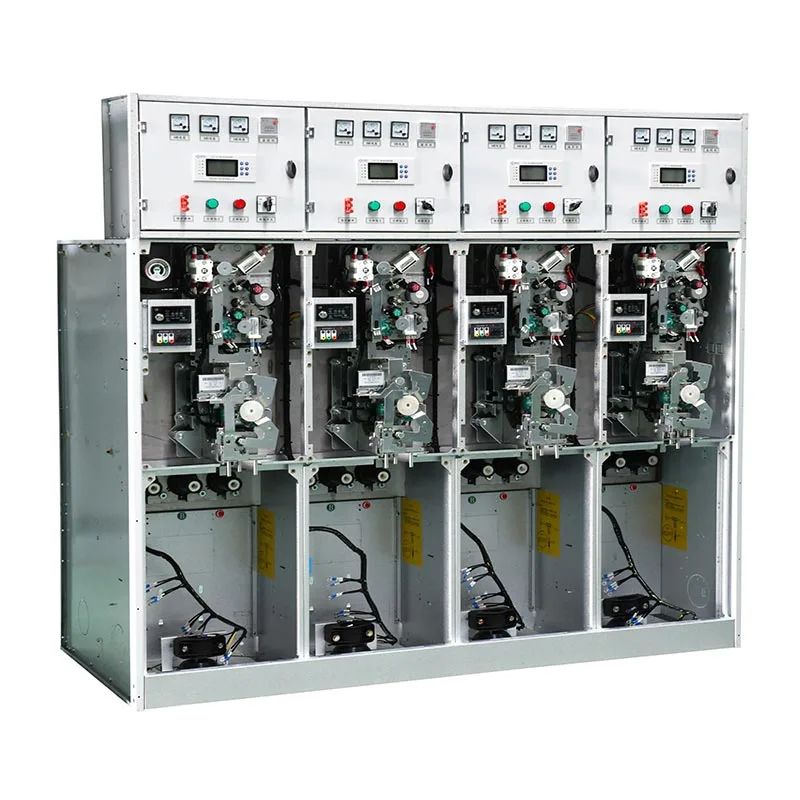

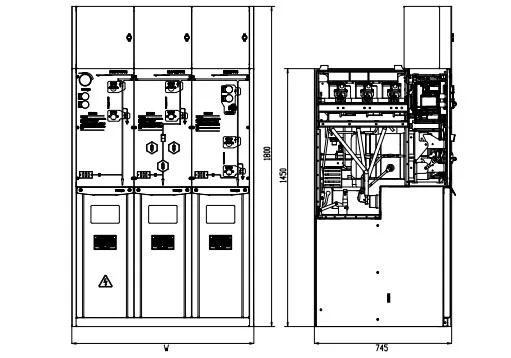

Skirtingiems elektros paskirstymo projektams reikalingos skirtingos perjungimo, apsaugos ir matavimo funkcijos. USRM6 serija leidžia derinti C, F, V, M ir PT modulius pagal faktinį tinklo dizainą. Iki šešių standartinių funkciniai blokai gali būti integruoti į vieną SF6 izoliacinį dujų rezervuarą, o išplečiamus blokus galima sujungti per visiškai izoliuotos ir uždaros šynų jungtys.
630A konfigūracija skirta vidutinės įtampos paskirstymo sistemoms, kurioms reikalinga didesnė srovė pajėgumas. Jis gali būti sukonfigūruotas įeinantiems ir išeinantiems tiektuvams, transformatorių jungtims, žiediniams tinklams ir kt paskirstymo tvarka pagal kliento elektros sistemą.
Pagrindinės šynos ir pirminiai perjungimo komponentai yra įmontuoti į nerūdijančio plieno suvirintą dujų baką su IP67. apsauga. Ši konstrukcija padeda izoliuoti vidinius elektrinius komponentus nuo dulkių, vandens patekimo, kondensato ir kiti išoriniai aplinkos poveikiai, todėl skirstomieji įrenginiai tinkami sudėtingoms įrengimo aplinkoms.
Pirminė grandinė yra uždaryta dujų bako viduje ir prijungta prie išorinių grandinių per izoliuotas įvores ir visiškai izoliuotos atskiriamos jungtys, sumažinančios tiesioginį įtampą turinčių komponentų poveikį. Sistema taip pat Jame yra slėgio mažinimo įtaisas, slėgio išleidimo kanalas ir mechaninė blokavimo sistema, padedanti sumažinti operacinę riziką ir užkirsti kelią neteisingoms perjungimo operacijoms.
„Usune“ savarankiškai kuria ir projektuoja USRM6 serijos spyruoklinį veikimo mechanizmą. Mechanizmas yra kontroliuojamas projektuojant, gaminant ir paleidžiant eksploatuoti, siekiant pagerinti mechaninį nuoseklumą, veikimo stabilumas ir ilgalaikis patikimumas.
C blokas skirtas apkrovos perjungimui ir paskirstymo valdymui. Jis tinka įeinančiam ir išeinančiam tiektuvui taikomosios programos ir žiedinio tinklo sistemos, kuriose reikalingas patikimas apkrovos perjungimas.
F blokas apjungia apkrovos pertraukimo jungiklį su saugikliais, kad užtikrintų perjungimo ir apsaugos funkcijas. Tai ypač tinka transformatorių tiektuvams, kuriems reikalinga kompaktiška apsaugos įranga.
V įrenginyje naudojamas grandinės pertraukiklis tais atvejais, kai reikalingos visapusiškos perjungimo ir apsaugos funkcijos. Tai yra tinka tiektuvams ir paskirstymo taškams, kur svarbu grandinės pertraukimas ir apsaugos koordinavimas.
M įrenginys suteikia specialią konfigūraciją elektros matavimo ir matavimo reikalavimams. Gali būti integruota su kitais funkciniais moduliais, kad būtų sukurta visa vidutinės įtampos paskirstymo sistema.
PT įrenginys skirtas šynų įtampos matavimui ir susijusiems stebėjimo reikalavimams. Galima derinti su kiti moduliai pagal elektros sistemos projektą.
| Nr. | Daiktai | Vienetas | Krovinio pertraukimo jungiklio blokas | kombinuotas vienetas | Grandinės pertraukiklio blokas |
| 1 | Nominali įtampa | kV | 12/24 | 12/24 | 12/24 |
| 2 | Vardinis dažnis | Hz | 50 | 50 | 50 |
| 3 | Nominali srovė | A | 630 | 125 (priklauso nuo saugiklio srovės) | 630 |
| 4 | Nominalus izoliacijos lygis – 1 min. Dažnio atsparumo įtampa – tarpfazė, įžeminimas | kV | 42/65 | 42/65 | 42/65 |
| Vardinis izoliacijos lygis – 1 min. Dažnio atsparumo įtampos izoliavimo atstumas | kV | 48/79 | 48/79 | 48/79 | |
| Nominalus izoliacijos lygis – 1 min. Dažnio atsparumo įtampa – Valdymo ir pagalbinė grandinė | kV | 2/2 | 2/2 | 2/2 | |
| Vardinis izoliacijos lygis – Apšvietimo impulso atsparumo įtampa – tarpfazė, įžeminimas | kV | 75/125 | 75/125 | 75/125 | |
| Vardinis izoliacijos lygis – Apšvietimo impulso atlaikymo įtampos izoliavimo atstumas | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nominali trumpojo jungimo atsparumo srovei | kA/s | 25/4 | —— | 25/4 |
| 6 | Vardinė didžiausia atsparumo srovė | kA | 63 | —— | 63 |
| 7 | Nominali trumpojo jungimo srovė | kA | 63 | Apribotas HV saugikliu | 63 |
| 8 | Nominali trumpojo jungimo pertraukimo srovė | kA | —— | Apribotas HV saugikliu | 25/25 |
| 9 | Nominali perdavimo srovė | A | —— | 1700/1400 | —— |
| 10 | Nominali aktyviosios apkrovos pertraukimo srovė | A | 630 | —— | —— |
| 11 | Nominali uždarojo ciklo pertraukimo srovė | A | 630 | —— | 630 |
| 12 | Mechaninis eksploatacinės apkrovos jungiklis/CB | Laikai | 10000 | 10000 | 20000 |
| Mechaninis gyvybės izoliavimo / įžeminimo jungiklis | Laikai | 5000 | 5000 | 5000 | |
| 13 | Grandinės varža | μΩ | ≤150 | —— | ≤150 |
| 14 | Nominalus įkrovimo slėgis (20 ℃ manometrinis slėgis) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Metinis santykinis dujų nuotėkio rodiklis | % | 0.05 | 0.05 | 0.05 |
| 16 | IP apsaugos laipsnis – kabinetas | IP4X | IP4X | IP4X | |
| IP apsaugos laipsnis – dujų bakas | IP67 | IP67 | IP67 |
Pagrindinis USRM6 serijos privalumas yra jos gebėjimas prisitaikyti prie skirtingų paskirstymo tinklo struktūrų. Klientai gali naudoti C blokus apkrovai perjungti, F blokus transformatoriaus apsaugai, V blokus, kur yra grandinės pertraukiklio apsauga reikia, o M arba PT vienetai, kai reikia matuoti ir matuoti įtampą.
Žiedinio pagrindinio tinklo programoms skirtingi moduliai gali būti sujungti, kad būtų suformuota pagrindinė žiedinė spintelė. Kai būsima plėtra reikalingas, visiškai izoliuotos ir uždaros šynų jungtys leidžia prijungti papildomus įrenginius nekeičiant pagrindinė skirstomųjų įrenginių platforma.
Nerūdijančio plieno dujų bakas užtikrina IP67 apsaugą, neleidžiant dulkėms ir vandeniui patekti į pirminį įrangos skyrius. Uždara konstrukcija taip pat suteikia trumpalaikę apsaugą nuo potvynių ir kondensacijos.
Šis dizainas yra vertingas pramonės įmonėms, požeminėms pastotėms ir kitoms vietoms, kuriose yra drėgmės, dulkių ar aplinkos užterštumas gali turėti įtakos įprastinei elektros įrangai.
| Pagrindinis svarstymas | „Usune“ 630A dujomis izoliuotas skirstytuvas | Įprasti oru izoliuoti skirstomieji įrenginiai |
| Pirminė grandinė | Visiškai uždarytas dujų bake | Labiau veikiama supančia aplinka |
| Apsauga | IP67 dujų bakas | Labiau priklauso nuo montavimo sąlygų |
| Konfigūracija | C/F/V/M/PT modulinis derinys | Paprastai fiksuota spintelės konfigūracija |
| Išsiplėtimas | Išplečiama izoliuota šynų jungtis | Gali prireikti papildomos montavimo vietos |
| Montavimas | Kompaktiška struktūra | Paprastai reikalingas didesnis atstumas |
| Prisitaikymas prie aplinkos | Sumažintas dulkių ir drėgmės poveikis | Labiau priklauso nuo aplinkos sąlygų |
| Saugumas | Uždara pirminė grandinė ir mechaninis blokavimas | Apsauga priklauso nuo įrangos konstrukcijos |
Gamykloms, kuriose yra keli tiektuvai ir transformatorių jungtys, klientai gali derinti C, F ir V blokus pagal skirtingos grandinės funkcijos. Modulinė struktūra supaprastina sistemos konfigūraciją, o uždaroji pagrindinė grandinė palaiko patikimą veikimą pramoninėje aplinkoje.
Kai įrengimo erdvė yra ribota, kompaktiška dujomis izoliuota konstrukcija leidžia perjungti, apsaugoti ir matuoti funkcijos turi būti integruotos į mažesnį plotą. M ir PT blokai gali būti pridedami, kai projektui reikia specialaus matavimo funkcijos.
Žiedinio tinklo programoms keli funkciniai moduliai gali būti sujungti, kad būtų suformuota pagrindinė žiedinė spintelė. The plečiama šynų sistema suteikia papildomo lankstumo, kai skirstomąjį tinklą ateityje reikia plėsti.
Gamybos klientas pasirinko Usune 630A dujomis izoliuotą skirstomąjį įrenginį, skirtą vidutinės įtampos paskirstymo atnaujinimui. The klientas orientuotas į kompaktišką įrengimą, patikimą veikimą ir būsimą plėtrą. Po paraiškos klientas įvertino modulinę C/F/V/M/PT konfigūraciją, kuri supaprastino sistemos integravimą ir pagerino erdvę panaudojimas.
Žiedinio pagrindinio paskirstymo projektui užsakovas reikalavo lanksčių perjungimo ir apsaugos funkcijų. USRM6 serija atitiko reikalavimus dėl išplečiamų modulių derinių ir izoliuotų šynų jungčių. Klientas pripažino savo stabilų veikimą, kompaktišką dizainą ir patogią sistemos išplėtimo galimybę.
Klientas, dirbantis didelės drėgmės aplinkoje, pasirinko „Usune“ dujomis izoliuotą skirstomąjį įrenginį dėl IP67 uždaro dujų bako konstrukcija. Klientas įvertino patobulintą apsaugą nuo drėgmės, kondensato ir išorės užteršimas, padedantis sumažinti priežiūros reikalavimus.
Zhejiang Usune Electric Co., Ltd. sukūrė vadybos sistemas pagal ISO 9001 kokybės vadybos sistemą, ISO 14001 aplinkos apsaugos vadybos sistema ir ISO 45001 darbuotojų saugos ir sveikatos vadybos sistema.
Siekiant patenkinti skirtingus tarptautinės rinkos reikalavimus, Usune vidutinės įtampos skirstomųjų įrenginių gaminiai buvo atlikti atitinkami IEC ir GB standartiniai tipo bandymai, taikomi gaminiai turi CE sertifikatą. Šie sertifikatai ir kokybė valdymo sistemos palaiko nuoseklią gamybos kokybę ir teikia klientams dokumentus techninės priežiūros metu vertinimas ir projekto pirkimas.
Zhejiang Usune Electric Co., Ltd. sujungia modulinio skirstomojo įrenginio konstrukciją, visiškai uždarą IP67 dujų izoliaciją, lanksčią funkcinės konfigūracijos ir kokybės valdymas, kad būtų pateikti patikimi vidutinės įtampos paskirstymo sprendimai.
Klientams, perkantiems 630A elektros skydo dujomis izoliuotus skirstytuvus, „Usune“ gali pasiūlyti tinkamas konfigūracijas pagal perjungimo funkcijas, apsaugos reikalavimus, apskaitos poreikius, šynų išdėstymą ir montavimą sąlygas. Tai leidžia klientams sukurti kompaktišką ir lanksčią skirstomųjų įrenginių sistemą pagal savo tikrąją galią platinimo reikalavimai.
630A nurodo skirstomojo įrenginio vardinės srovės konfigūraciją. Faktinė darbinė srovė, įtampos lygis ir elektros konfigūracija turi būti parenkama pagal kliento skirstomąją sistemą ir projektą reikalavimus.
Sistema palaiko C apkrovos pertraukiklio bloką, F apkrovos pertraukiklio jungiklį + saugiklių derinį, V grandinės pertraukiklio bloką, M Dozavimo blokas ir PT šynų PT blokas. Šiuos modulius galima derinti pagal reikiamą galios paskirstymą funkcijas.
Viename SF6 izoliacinių dujų rezervuare galima suformuoti iki šešių standartinių modulių blokų. Taip pat yra išplečiamos konfigūracijos galima per visiškai izoliuotas ir uždaras šynų jungtis.
Dujų bakas turi IP67 apsaugos laipsnį, kuris padeda apsaugoti pirminę grandinę nuo dulkių, vandens patekimo, kondensacijos ir trumpalaikių potvynių sąlygos.
