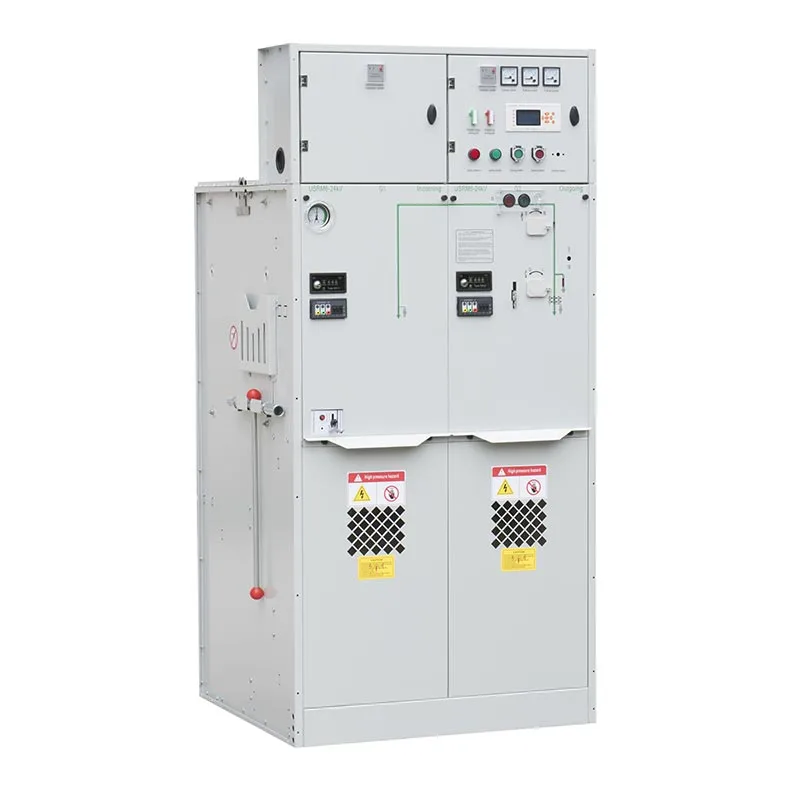

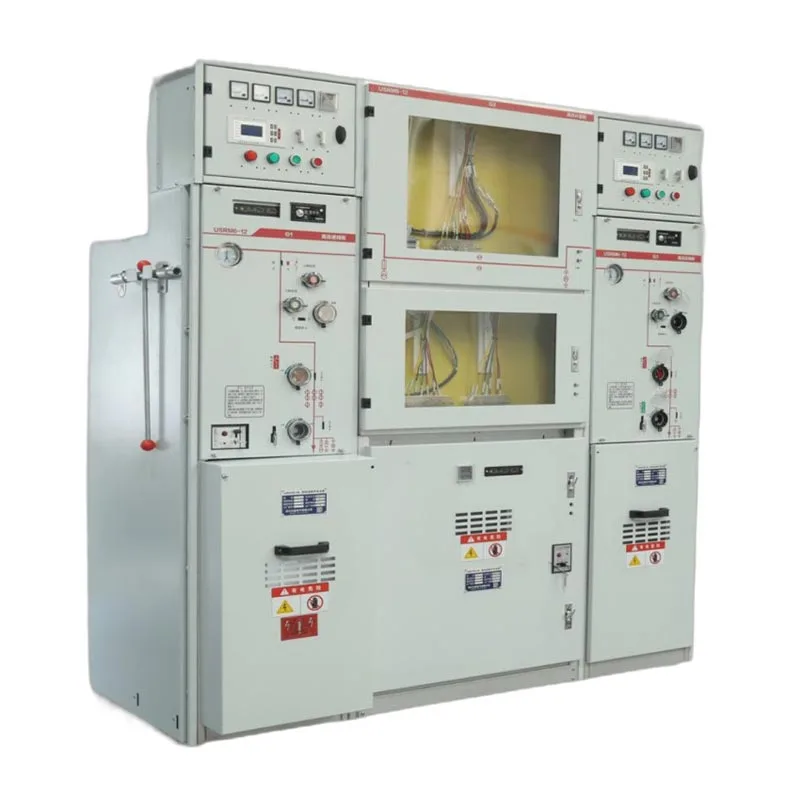

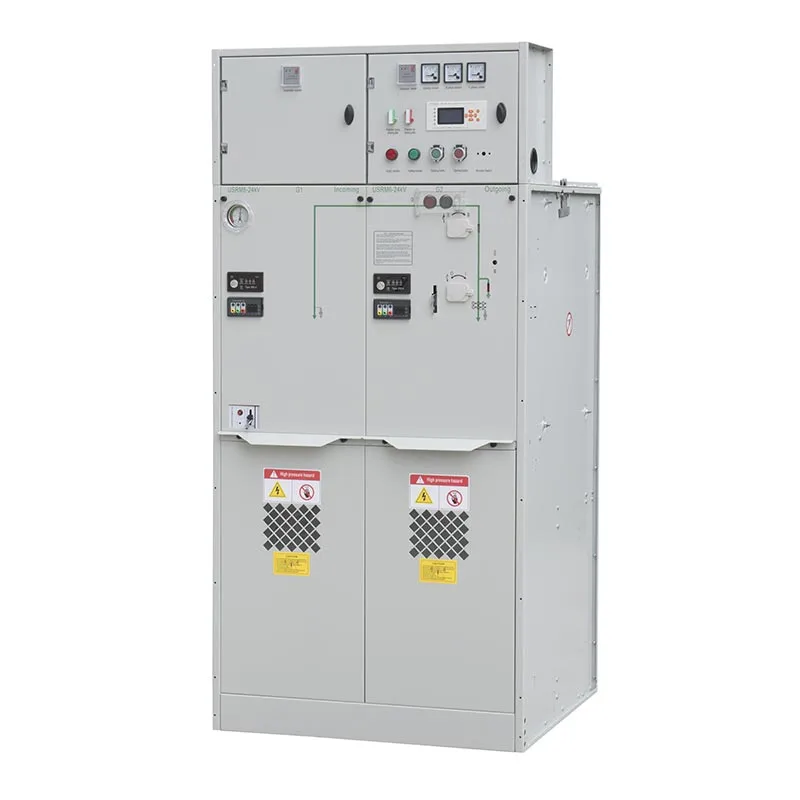

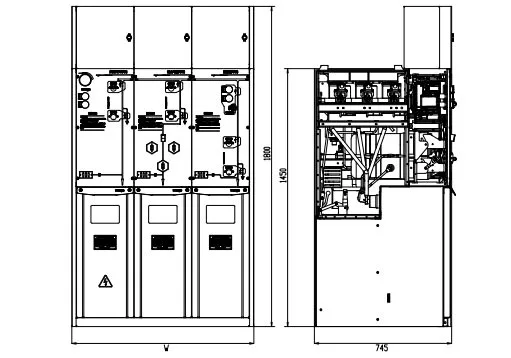

22kV SF6 GIS RMU žiedinio pagrindinio bloko skirstomųjų įrenginių pirkėjams svarbiausia yra ne tik perjungimo našumas, bet ir taip pat kaip greitai galima nustatyti gedimus, kaip saugiai operatoriai gali pasiekti įrangą ir kiek reikia priežiūros reikalingas per visą tarnavimo laiką. „Usune“ sprendžia šiuos reikalavimus, rodydama aukštos įtampos įtampą, gedimą indikatoriai, mikrokompiuterio apsauga ir slėginė dujų sistema.
RMU gali būti įrengti gedimų indikatoriai, skirti fazės-fazės ir fazės-žemės gedimams. Atsiradus gedimui, indikatorius suteikia pavojaus signalą, padedantį eksploatuojantiems darbuotojams nustatyti paveiktą sekciją ir nustatyti gedimo vietą efektyviau.
Paskirstymo tinklų, prijungtų prie stebėjimo centro, informacija apie gedimus taip pat gali būti perduodama į stebėjimo serveris, leidžiantis valdymo kambariui identifikuoti gedimo sritį ir konkrečią vietą nepasikliaujant visiškai tikrinant rankiniu būdu.
Aukštos įtampos įtampos indikatoriaus įtaisas suteikia vaizdinį priminimą patikrinti, ar pirminė grandinė yra energingas. Jis taip pat palaiko fazių tikrinimą, kad padėtų operatoriams prieš pradedant naudoti elektros būseną.
Elektros blokavimo jungtis ir susijęs magnetinis užraktas gali užkirsti kelią kabelių skyriaus durims atidarytas, o įeinančiam kabeliui lieka įtampa, todėl priežiūros metu užtikrinamas papildomas apsaugos sluoksnis.
Pasirenkamas mikrokompiuterio apsaugos, matavimo ir valdymo įrenginys pakeičia tradicinę elektromagnetinę relę apsauga su skaitmenine stebėjimo technologija. Jis gali būti naudojamas linijoms, paskirstymo transformatoriams ir kitiems pirminiams įranga.
Sistema gali integruoti srovės ir įtampos apsaugos, matavimo, signalizacijos ir valdymo funkcijas, palaikymą išmanus energijos valdymas ir bendravimas su kliento stebėjimo tinklu.
| Nr. | Daiktai | Vienetas | Krovinio pertraukimo jungiklio blokas | kombinuotas vienetas | Grandinės pertraukiklio blokas |
| 1 | Nominali įtampa | kV | 12/24 | 12/24 | 12/24 |
| 2 | Vardinis dažnis | Hz | 50 | 50 | 50 |
| 3 | Nominali srovė | A | 630 | 125 (priklauso nuo saugiklio srovės) | 630 |
| 4 | Nominalus izoliacijos lygis – 1 min. Dažnio atsparumo įtampa – tarpfazė, įžeminimas | kV | 42/65 | 42/65 | 42/65 |
| Vardinis izoliacijos lygis – 1 min. Dažnio atsparumo įtampos izoliavimo atstumas | kV | 48/79 | 48/79 | 48/79 | |
| Nominalus izoliacijos lygis – 1 min. Dažnio atsparumo įtampa – Valdymo ir pagalbinė grandinė | kV | 2/2 | 2/2 | 2/2 | |
| Vardinis izoliacijos lygis – Apšvietimo impulso atsparumo įtampa – tarpfazė, įžeminimas | kV | 75/125 | 75/125 | 75/125 | |
| Vardinis izoliacijos lygis – Apšvietimo impulso atlaikymo įtampos izoliavimo atstumas | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nominali trumpojo jungimo atsparumo srovei | kA/s | 25/4 | —— | 25/4 |
| 6 | Vardinė didžiausia atsparumo srovė | kA | 63 | —— | 63 |
| 7 | Nominali trumpojo jungimo srovė | kA | 63 | Apribotas HV saugikliu | 63 |
| 8 | Nominali trumpojo jungimo pertraukimo srovė | kA | —— | Apribotas HV saugikliu | 25/25 |
| 9 | Nominali perdavimo srovė | A | —— | 1700/1400 | —— |
| 10 | Nominali aktyviosios apkrovos pertraukimo srovė | A | 630 | —— | —— |
| 11 | Nominali uždarojo ciklo pertraukimo srovė | A | 630 | —— | 630 |
| 12 | Mechaninis eksploatacinės apkrovos jungiklis/CB | Laikai | 10000 | 10000 | 20000 |
| Mechaninis gyvybės izoliavimo / įžeminimo jungiklis | Laikai | 5000 | 5000 | 5000 | |
| 13 | Grandinės varža | μΩ | ≤150 | —— | ≤150 |
| 14 | Nominalus įkrovimo slėgis (20 ℃ manometrinis slėgis) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Metinis santykinis dujų nuotėkio rodiklis | % | 0.05 | 0.05 | 0.05 |
| 16 | IP apsaugos laipsnis – kabinetas | IP4X | IP4X | IP4X | |
| IP apsaugos laipsnis – dujų bakas | IP67 | IP67 | IP67 |
Kai tarp fazių arba tarp fazės ir įžeminimo įvyksta trumpasis jungimas, gedimo indikatorius pateikia aliarmą indikacija. Techninės priežiūros darbuotojai gali naudoti signalą, kad nustatytų paveiktą tiektuvą ir sumažintų gedimą vieta.
Projektams, kuriems reikalingas centralizuotas stebėjimas, informacija apie gedimus gali būti perduodama stebėjimo centrui. The stebėjimo kompiuteris gali parodyti atitinkamą gedimo skyrių ir vietą, padedant techninės priežiūros komandoms sumažinti gedimų paieškos laikas ir efektyvesnis energijos atstatymas.
Pagrindiniai SF6 korpuso komponentai yra sukurti kaip sandari sistema ir paprastai nereikalauja rutinos techninė priežiūra per nurodytą tarnavimo laiką normaliomis eksploatavimo sąlygomis.
Dujų bakas pagamintas iš nerūdijančio plieno, užtikrinančio ilgalaikį atsparumą korozijai. Mechaninis eksploataciniai komponentai yra už dujų bako ribų, todėl tikrinami, eksploatuojami ir keičiami komponentai patogiau, kai reikalinga paslauga.
Įrenginiams, kurie yra veikiami didelių dulkių, smėlio ar užteršimo, periodiškai tikrinamos mechaninės besisukančios dalys ir rekomenduojamos tepimo sąlygos.
USRM6 serijoje naudojama slėginė dujų sistema ir nereikalauja specialaus dujų tikrinimo normaliomis sąlygomis eksploatavimo sąlygos.
Prieš pradedant darbą, reikia patikrinti manometrą. Normaliomis sąlygomis slėgio indikatorius turėtų likti žaliojoje veiklos zonoje. Etaloninis slėgis yra 0,14 MPa, o dujų slėgis palaikomas aukščiau 0,135 MPa esant 20°C nurodytoms sandarinimo sąlygoms.
Numatomas metinis dujų nuotėkio rodiklis yra mažesnis nei 0,1 %, o tai užtikrina ilgalaikį dujų sandarumą.
22kv Sf6 Gis Rmu žiedinis pagrindinio bloko skirstomasis įrenginys sukurtas atsižvelgiant į IEC 298 reikalavimus, suprojektuotas eksploatavimo laikas daugiau nei 30 metų normaliomis eksploatavimo sąlygomis.
Hermetiška jungiklio konstrukcija padeda išlaikyti dujų sandarumą visą numatomą eksploatavimo laikotarpį, todėl sumažėja poreikis dažna su dujomis susijusi techninė priežiūra ir pagalba klientams kontroliuoti ilgalaikes veiklos sąnaudas.
| Pagrindinis svarstymas | Usune 22kV SF6 GIS RMU | Įprastas RMU |
| Izoliacija | SF6 dujų izoliacija | Priklauso nuo įrangos konstrukcijos |
| Gedimų aptikimas | Pasirenkama vietinė ir nuotolinė gedimų indikacija | Dažnai labiau pasikliauja rankiniu patikrinimu |
| Stebėjimas | Galima skaitmeninė apsauga ir ryšys | Gali prireikti atskiros stebėjimo įrangos |
| Saugumas | Įtampos indikatorius ir elektrinis/magnetinis blokavimas | Priklauso nuo konfigūracijos |
| Priežiūra | Sandari pirminė sistema, kuriai reikia mažai priežiūros | Priežiūros reikalavimai skiriasi |
| Dujų bakas | Nerūdijančio plieno sandarus bakas | Priklauso nuo konstrukcijos |
| Tarnavimo laikas | Sukurta daugiau nei 30 metų normaliomis sąlygomis | Priklauso nuo gaminio dizaino ir priežiūros |
Usune 22kv Sf6 Gis Rmu Ring pagrindinio bloko skirstomieji įrenginiai tinka pramoniniams paskirstymo tinklams, kuriuose yra daug tiektuvams reikia patikimo perjungimo ir greito gedimo nustatymo. Gali padėti gedimų indikatoriai ir skaitmeninės apsaugos įtaisai techninės priežiūros komandos efektyviau nustato neįprastas dalis.
RMU galima sukonfigūruoti paskirstymo transformatorių mikrokompiuterių apsaugą ir matavimo funkcijas, teikiantis srovės ir įtampos stebėjimo, signalizacijos ir apsaugos funkcijas vidutinės įtampos tinkle.
Išmaniąsias elektros paskirstymo sistemas kuriantiems klientams RMU gali prijungti apsaugą, matavimą, gedimą indikacijos ir ryšio funkcijos su centrine stebėjimo sistema, palaikančios nuotolinį gedimų nustatymą ir efektyvesnis tinklo valdymas.
Klientas naudojo Usune 22kv Sf6 Gis Rmu Ring pagrindinio bloko skirstytuvą pramoniniam žiediniam tinklui su keliais įeinantys ir išeinantys tiektuvai. Pradėdamas eksploatuoti, klientas sutelkė dėmesį į tai, ar operatoriai gali greitai nustatyti paveiktą tiektuvą, kai įvyko fazės-fazės arba fazės-žemės gedimas. Integruotas gedimo indikatorius pateikė vietinę aliarmo informaciją, padėdamas techninės priežiūros personalui susiaurinti gedimų skyrių prieš atlikdamas apžiūra vietoje.
Transformatorių paskirstymo programai klientas pasirinko RMU su mikrokompiuterio apsauga ir valdymo įtaisas. Sistema užtikrino skaitmeninį srovės ir įtampos stebėjimą kartu su apsauga ir signalizacija funkcijas. Klientui ši konfigūracija buvo patogesnė transformatoriaus darbo sąlygoms stebėti nei pasikliauti tik įprastine reline apsauga.
Klientas, kuriam reikia centralizuoto paskirstymo stebėjimo, prijungė RMU gedimų indikaciją ir skaitmeninę apsaugą funkcijas į stebėjimo centrą. Kai buvo sugeneruotas gedimo signalas, stebėjimo ekranas galėjo nustatyti atitinkamas gedimų skyrius, leidžiantis eksploatavimo komandai nustatyti, kur reikia atlikti patikrinimą vietoje pagerinti trikčių šalinimo efektyvumą.
Klientams, eksploatuojantiems RMU įprastomis eksploatavimo sąlygomis, sandarus SF6 dujų bakas sumažina poreikį eilinė vidaus priežiūra. Klientai taip pat vertina išorinius mechaninius veikimo komponentus, nes jie gali būti apžiūrėti ar pakeisti patogiau, kai reikalinga priežiūra.
Zhejiang Usune Electric Co., Ltd. sukūrė vadybos sistemas pagal ISO 9001 kokybės vadybos sistemą, ISO 14001 aplinkos apsaugos vadybos sistema ir ISO 45001 darbuotojų saugos ir sveikatos vadybos sistema.

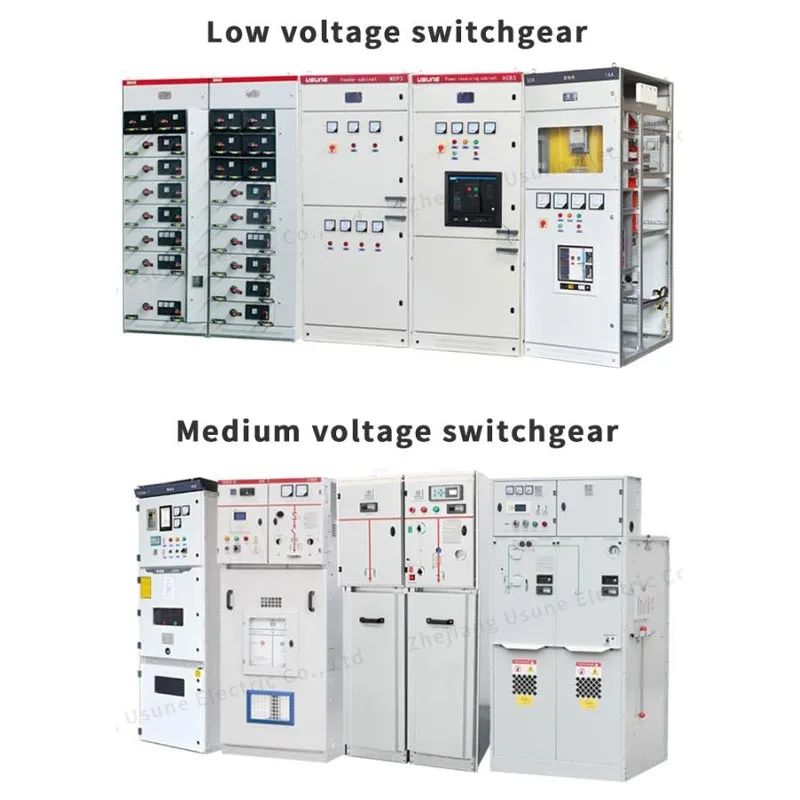

Siekiant patenkinti skirtingus tarptautinės rinkos reikalavimus, Usune vidutinės įtampos skirstomųjų įrenginių gaminiai buvo atlikti atitinkami IEC ir GB standartiniai tipo bandymai, taikomi gaminiai turi CE sertifikatą. Šios sistemos palaiko nuoseklų gamybos kokybę, gaminių testavimą ir techninę atitiktį vidutinės įtampos elektros skirstymo projektams.
Taip. RMU gali būti aprūpintas gedimų indikatoriais, galinčiais aptikti fazės-fazės ir fazės-žemės gedimus ir vietinių pavojaus signalų teikimas.
Taip. Įrengus atitinkamą ryšio ir stebėjimo sistemą, galima perduoti informaciją apie gedimus į stebėjimo centrą, kur gali būti rodoma paveikta sekcija ir gedimo padėtis.
Esant normalioms eksploatavimo sąlygoms, slėginei sandariai sistemai nereikia atlikti specialios įprastinės dujų patikros. The Manometras turi būti patikrintas prieš naudojant ir normaliomis sąlygomis turėtų likti žaliojoje zonoje.
USRM6 serija skirta ilgesniam nei 30 metų eksploatavimo laikui įprastomis eksploatavimo sąlygomis, su numatomas metinis dujų nuotėkio lygis mažesnis nei 0,1%.
„Usune“ sujungia SF6 sandarią izoliaciją, gedimų indikaciją, įtampančios dalies indikaciją, saugos blokavimą, skaitmeninį apsauga ir mažai priežiūros reikalaujantis veikimas viename vidutinės įtampos RMU sprendime, todėl tinka šiuolaikiniam žiedui tinklo ir pažangiosios paskirstymo programos.
