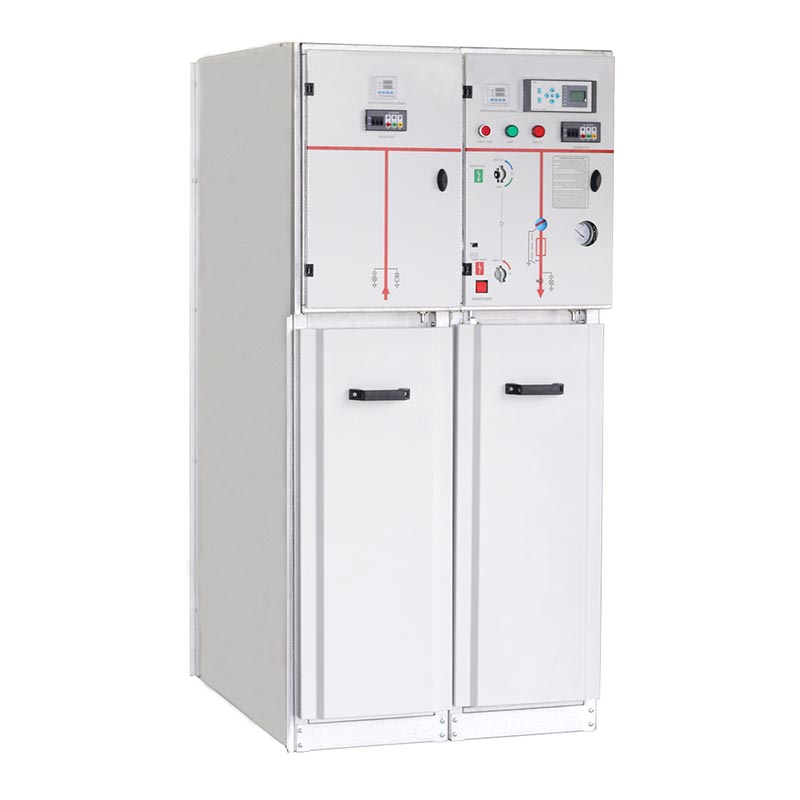

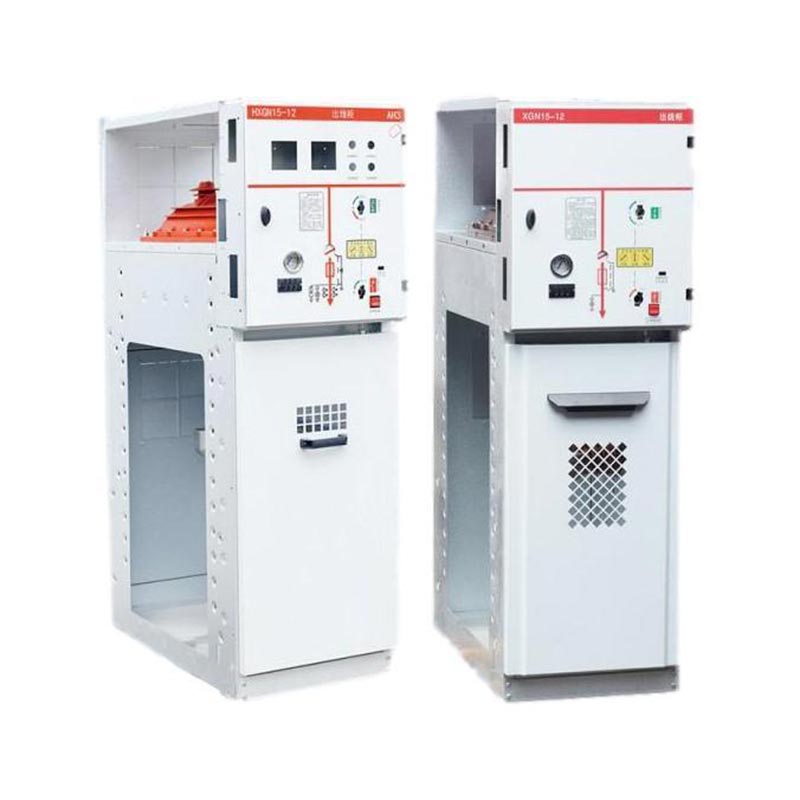

630a Sf6 žiedo pagrindinis blokas

USUNE 630a Sf6 Ring pagrindinis blokas yra didelio našumo vidutinės įtampos elektros paskirstymo įranga, nepriklausomai sukūrė ir pagamino Zhejiang Yousi Electric Co., Ltd. (profesionalus gamintojas, integruojantis mokslinius tyrimus ir plėtrą, elektros įrangos gamyba ir pardavimas). Šiam gaminiui būdinga dėžutės tipo fiksuota metalinė uždara konstrukcija, naudojant SF6 dujos kaip izoliacinė ir lanko gesinimo terpė. Visų pirma naudojamas su SF6 dujomis izoliuotais jungiklių saugikliais antriniuose skirstomuosiuose tinkluose, kurių maksimali vardinė įtampa 36kV ir vardinė srovė 630A, puikiai pritaikomas AC 50/60Hz maitinimo sistemų maitinimo reikalavimams.

Kaip pirmaujanti Kinijos elektros įrangos pramonės tiekėja, USUNE laikosi aukštos kokybės gamybos filosofijos. Šis 630A SF6 žiedinis pagrindinis blokas yra pagamintas standartizuotoje įmonės gamykloje, kurioje yra griežta kokybės kontrolė. diegiamas viso proceso metu nuo komponentų iki galutinio gaminio, užtikrinant gaminio patikimumą ir nuoseklumas.

Pagrindinės produkto savybės

1. Kompaktiškas ir lengvas dizainas

630a SF6 žiedinis pagrindinis blokas turi kompaktišką struktūrą ir lengvą dizainą, efektyviai taupydamas montavimo vietą sumažinti transportavimo ir montavimo išlaidas. Epoksidinės dervos apvalkalas užtikrina sandarų sandarumą, todėl jis tinkamas ribotos erdvės scenarijams, pvz., mažoms mašinų patalpoms ir surenkamoms pastotėms, tobulinant vietoje taikymo lankstumas.

2. Puikios izoliacijos ir lanko slopinimo savybės

Uždaras korpusas užpildytas SF6 dujomis, užtikrinančiomis puikią izoliaciją ir lanko slopinimą. Tai yra labai atsparus drėgmei ir taršai, leidžiantis stabiliai veikti atšiaurioje aplinkoje ir beveik nereikalaujantis priežiūros, žymiai sumažinant vėlesnes priežiūros išlaidas.

3. Paprastas valdymas ir lengvas montavimas

Pagrindinis 630a SF6 žiedinis įrenginys turi priekinio galo kabelio jungties dizainą, o visos valdymo funkcijos yra centralizuotos priekinis skydelis, supaprastinantis veikimo procesą ir palengvinantis valdymą bei derinimą. Jo lengvas ir Dėl kompaktiškos konstrukcijos montavimas tampa efektyvesnis, todėl jį galima greitai įdiegti po montavimo.

4. Gausūs priedai

Galima įrengti įvairius priedus, tokius kaip relės, transformatoriai ir viršįtampių ribotuvai, kad atitiktų skirtingus įvairių energijos paskirstymo scenarijų funkciniai reikalavimai, didinant gaminio pritaikomumą ir praktiškumą.

Taikomi scenarijai

USUNE 630a SF6 žiedinis pagrindinis blokas yra plačiai naudojamas pramoniniuose ir civiliniuose kabelių žiediniuose tinkluose ir maitinimo terminaluose. Jis ypač tinka mažoms antrinėms pastotėms, perjungimo stotims, miesto gyvenamųjų namų elektros paskirstymui, pramonės ir kasybos įmonės, prekybos centrai, oro uostai, metro, vėjo energijos gamyba, ligoninės, stadionai, geležinkelių ir kitose vietose, užtikrinančios patikimą elektros energijos tiekimą įvairiems scenarijams.

Eksploatavimo sąlygos

Siekiant užtikrinti stabilų ir saugų veikimą, šis žiedinis pagrindinis blokas kelia griežtus aplinkosaugos reikalavimus:

- Aukštis: ≤1000 mm
- Aplinkos temperatūra: -35℃～45℃
- Santykinė oro drėgmė: paros vidurkis ne didesnis kaip 95%; mėnesio vidurkis ne didesnis kaip 90 proc.
- Seisminis atsparumas: Seisminis intensyvumas ne didesnis kaip 8 laipsniai
- Aplinkosaugos reikalavimai: vietos, kuriose nėra stiprios vibracijos, smūgių, gaisro, cheminės korozijos ir sprogimo pavojaus.

Techniniai parametrai

Skirstomųjų įrenginių struktūra ir konfigūracija

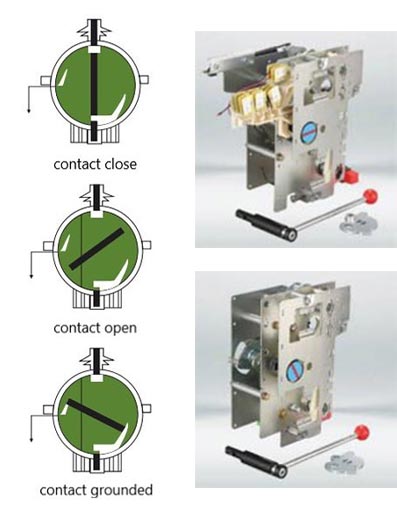

Veikimo mechanizmas

(1) Dvifunkcis vienos spyruoklės valdymo mechanizmas: K tipas

Perjungimo funkcija valdoma nepriklausomai svirtimi arba varikliu.
Įžeminimo jungiklio funkcija savarankiškai atsidaro ir užsidaro naudojant valdymo svirtį, o veikimo energija yra suteikiama suspaudimo spyruokle, kuri atleidžiama norint uždaryti arba atjungti kontaktą.

(2) Dvigubos funkcijos dvigubos spyruoklės valdymo mechanizmas: A tipas

Perjungimo funkcija nepriklausomai valdoma svirtimi arba varikliu, o veikimo energiją suteikia a suspaudimo spyruoklė, kuri atleidžiama, kad uždarytų kontaktą. Nepriklausomas atidarymas ir uždarymas mygtuku (0) arba išjungimo blokas arba šunto išjungimo įtaisas.
Įžeminimo jungiklio funkcija veikia savarankiškai su valdymo svirtimi, o veikimo energiją teikia a suspaudimo spyruoklė, kuri atleidžiama norint uždaryti arba atjungti kontaktą.

(3) Papildomi komponentai

Vienas elektrinis veikimas: AC 220V 110V; DC 220v 110v
Pagalbinis jungiklis
Viena šunto suveikimo ritė (A tipo mechanizmas): AC 220V 110V; DC 220v 110v
Saugiklis apsaugo pagalbinį indikatoriaus jungiklį
Įžeminimo gedimo indikatorius

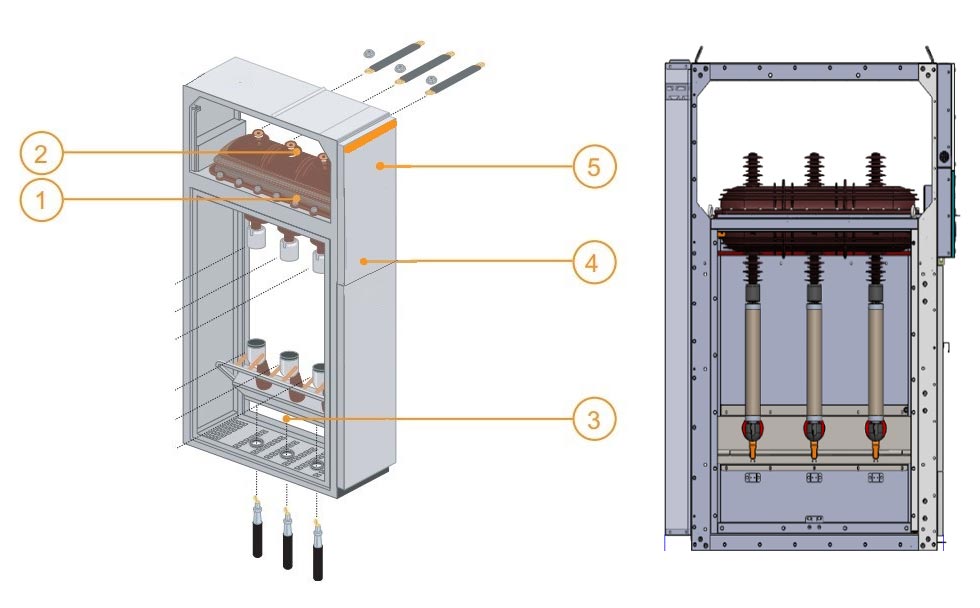

Jungiklių ir saugiklių apsaugos kabinos

1 Skirstomoji įranga Jungiklis ir įžeminimo jungiklis korpuse, užpildytame SF6.
2 Šynos visos toje pačioje horizontalioje plokštumoje, todėl vėliau galima išplėsti skirstomąjį skydą ir prijungti prie esamos įrangos.
3 Jungtis pasiekiama per priekį, jungtis prie apatinio jungiklio ir įžeminimo jungiklio gnybtų arba apatinio saugiklio laikiklio. Šiame skyriuje taip pat yra įžeminimo jungiklis, esantis pasroviui nuo apsaugos blokų MV saugiklių.
4 Valdymo mechanizme yra elementai, naudojami jungikliui ir įžeminimo jungikliui valdyti ir atitinkamoms indikacijoms įjungti (teigiamas pertrauka).
5 Žemos įtampos gnybtų bloko (jei sumontuotas variklio pasirinkimas), žemos įtampos saugiklių ir kompaktiškų relių įtaisų montavimas. Jei reikia daugiau vietos, plokštės aukštis gali būti padidintas.

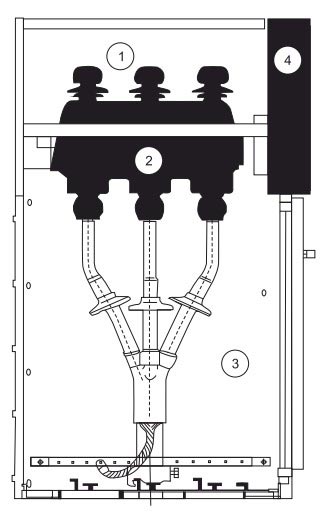

① Šynų patalpa
② Pagrindinis jungiklis
③ Kabelių kambarys
④ Valdymo mechanizmas, blokavimo mechanizmas ir žemo slėgio valdymo kambarys

Visą skirstomąją spintą galima padalyti į du viršutinius ir apatinius blokus, viršutiniame spintos bloke yra autobuso patalpa, apkrovos jungiklis, valdymo mechanizmo patalpa ir žemos įtampos patalpa, o apatinis blokas yra atskirtas nuo kabelio kambarys. Visas viršutinis blokas gali būti pakeistas.

◇ Šynų kambarys

Šynų patalpa įrengta viršutinėje spintos dalyje. Šynų patalpoje yra sujungtos pagrindinės šynos kartu ir eiti per visą skirstomųjų įrenginių eilę.

◇ Krovinio pertraukimo jungiklis

Jungiamojoje patalpoje įrengtas SFG tipo sieros heksafluorido apkrovos jungiklis. Pagamintas apkrovos jungiklio apvalkalas užpilta epoksidinės dervos, užpildyta sieros heksafluorido (SF6) dujomis kaip izoliacine terpe ir pateikiamas apvalkalas su stebėjimo anga. Galima įrengti komutatorių kambarį

su SF6 dujų tankio matuokliu arba dujų tankio su aliarmo kontaktu pagal kliento reikalavimus.

◇ Kabelių kambarys

Apkrovos skirstomojoje spintelėje yra erdvi kabelių patalpa, kuri daugiausia naudojama kabelių prijungimui, kad viengyslis arba trijų gyslų kabelius galima prijungti naudojant paprasčiausią neekranuotą kabelio galvutę, taip pat pakankamai vietos talpinti žaibo iškroviklį, srovės transformatorių, apatinį įžeminimo jungiklį ir kitus komponentus. Pagal standartinės konstrukcijos, spintos duryse yra stebėjimo langelis ir apsauginis blokavimo įtaisas. Kabelių kambario apatinė plokštė su sandariklio dangteliu ir tinkamo dydžio kabelio spaustuku su atraminiu laikikliu. Kabelių patalpos apatinė plokštė ir durų rėmas gali būti pašalintas, kad būtų lengviau sumontuoti kabelį.

◇ Valdymo mechanizmas, blokavimo mechanizmas ir žemo slėgio valdymo kambarys

Užrakinta mechanizmo patalpa taip pat atlieka valdymo pulto funkciją. Žemos įtampos patalpoje įrengta spyruoklinė mechanizmas su padėties indikatoriumi ir mechaniniu blokavimo įtaisu, taip pat gali būti komplektuojamas su pagalbiniu kontaktai, suveikimo ritės, avarinio išjungimo mechanizmai, talpiniai tiesioginiai ekranai, raktų spynos ir elektriniai valdymo įtaisai. Tuo pačiu metu žemo slėgio kameros erdvėje taip pat gali būti įrengtos valdymo kilpos, skaitikliai ir apsauginės relės, o 750 mm pločio spintelė turi dvi identiškas žemo slėgio kameras daugiau priedų.

Korpuso konfigūracijos parametras

Atvyksta LBS

Trafo apsauga

Matavimas

Cbog w/.meter

Cb išeinantis

Operacijos aprašymas

1. Rankenos valdymas: stovėdami prieš skirstomąjį įrenginį, laikykite rankenos viršų ir stumkite į priekį, kita ranka laikydami rankenos galą, kad pasisuktumėte.
2. Įsitikinkite, kad spintelės durelės buvo tinkamai uždarytos prieš maitinimo tiekimą arba atskirtos nuo įžeminimo.
3.Prieš įjungiant ir išjungiant maitinimą, reikia patikrinti jungiklio manometrą.

Maitinimas

1. Patvirtinkite, kad spintelės durelės uždarytos. Įkiškite rankeną į viršutinę valdymo angą ir pasukite prieš laikrodžio rodyklę 180°, kol išgirsite atskyrimo stabdžio balsą. Centrinis skydelio indikatorius yra savo vietoje; apatinės durelės uždarytos, o įžeminimo jungiklis išjungtas.
2.Įkiškite valdymo rankenėlę į apatinę valdymo angą ir pasukite pagal laikrodžio rodyklę 180°, kol išgirsite uždarymo balsą; centrinis skydelio indikatorius yra D padėtyje; jungiklis bus įjungtas, o tada maitinimo tiekimas bus baigtas.

Išjungti maitinimą

1. Išjunkite: valdymo rankenėlę įkiškite į apatinę valdymo angą ir pasukite prieš laikrodžio rodyklę 180°, kol pasigirs stabdžių balso atskyrimas (tiesioginio naudojimo mygtukas, jei yra mygtukas); skydelio centras yra padėtyje, tada jungiklis bus išjungtas.
2. Patikrinkite, ar tiesioginis ekranas yra taip, kad kabelių kambarys būtų elektra neutralus; įkiškite valdymo rankenėlę į viršutinę valdymo angą ir pasukite pagal laikrodžio rodyklę 180°, kol išgirsite uždarymo balsą; centrinis skydelis yra savo padėtyje, o apatinės durelės atrakintos; įžeminimo jungiklis uždarytas ir tada veikia maitinimo nutraukimo veiksmas yra baigtas.

Transportavimas ir sandėliavimas

Kai skirstomoji spinta pritvirtinta prie apatinės plokštės, ją galima kasti šakiniu krautuvu. Kai jis nėra pritvirtintas prie dugno plokštę, skirstomoji spinta turi būti pakelta arba vežama visa, bet ją bet kuriuo metu reikia transportuoti vertikaliai ir neturėtų būti apverstas, kad nebūtų pažeisti korpuso komponentai. Skirstomieji įrenginiai (net su išorine pakuote) Negalima ilgai laikyti lauke.

Priežiūra

◇ Įprastomis aplinkybėmis žiedinė spintelė nereikalauja priežiūros trejus metus.

◇ Apkrovos jungiklio vienos ir dviejų spyruoklių veikimo mechanizmams nereikia priežiūros ir jie reikalauti bet kokio tepimo.

◇ Prieš įdedant relės apsaugos įtaisą reikia patikrinti pagal gamintojo reikalavimus operacija.

◇ Žiedinio tinklo spintelės techninės priežiūros ciklas paprastai yra kartą per metus ir taikomos konkrečios priežiūros priemonės atliekami taip:
(1) Priveržkite visas elektros jungtis (pagrindinę magistralę, jungiklius, laidus, matavimo prietaisus) pagal montavimo instrukcijos reikalavimus.
(2) Išsiurbkite visus komponentus (pagrindinį jungiklį, pagalbinį jungiklį, išjungimo mechanizmą, variklį ir kt.) ir laidų išvaizdą patikrinimas.
(3) Atlikite vieną visų jungiklių uždarymo / atidarymo operaciją, įskaitant įžeminimo jungiklį.
(4) Įjunkite papildomo valdymo maitinimo šaltinį (nesuteikite nuotolinio valdymo pulto signalo) nuosekliam elektriniam valdymui. operacija.

Užsisakyti prekes

Kai skirstomoji spinta išgabenama iš gamyklos, kartu su spinta bus perduoti šie dokumentai ir priedai:

◇ Produkto kvalifikuotas sertifikatas
◇ Produkto naudojimo instrukcijos
◇ Gaminio inžinerinio projektavimo duomenys
◇ Perjungimo spintelių priedai:
◇ Kiekviename montavimo derinyje yra apkrovos jungiklio valdymo rankena.

Vartotojai, užsakydami produktus, turėtų pateikti šią informaciją:

◇ Pagrindinės grandinės laidų schema ir specialūs techniniai reikalavimai
◇ Skirstomųjų įrenginių įrengimo planas.
◇ Komutacinės spintos komponentų modelio specifikacijos ir pagalbinė kilpa, valdymo kontūro schema (jei būtina)
◇ Kiti specialūs rašytinės informacijos prašymai.
