Aukštos įtampos atjungiklis

„Usune GW8“ ir GW13 serijos aukštos įtampos skyrikliai, skirti transformatorių neutralių įžeminimo sistemoms, yra lauko aukštos įtampos elektros įranga, specialiai sukurta transformatorių neutralaus taško įžeminimo sistemoms. Tinka 50Hz/60Hz kintamajai srovei sistemos, jos yra 40,5 kV, 72 kV ir 110 kV įtampos specifikacijų. Pagrindinė jų funkcija yra saugiai persijungti transformatoriaus nulinio taško prijungimo būsena tuščiosios eigos sąlygomis, atitinkanti galios saugos reikalavimus sistemos darbo režimų perjungimas ir įrangos priežiūra.

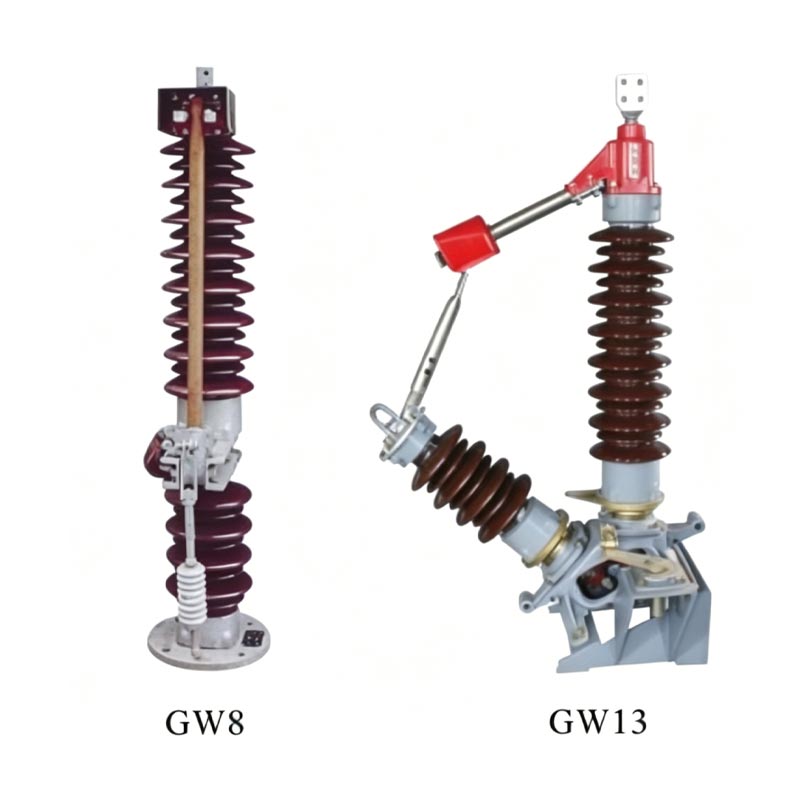

Gaminių modeliai ir veikimo mechanizmai

1. GW8 serija: gali būti komplektuojamas su CJ tipo elektriniu valdymo mechanizmu arba CS8 tipo rankiniu valdymo mechanizmu, tinka neutralaus taško įžeminimo scenarijams įprastose pastotėse.

2. GW13 serija: gali būti komplektuojamas su CJ tipo elektriniu valdymo mechanizmu arba CS14 tipo rankiniu valdymu mechanizmas, siūlantis lankstesnį veikimą ir didesnį patikimumą.

Produkto struktūra

GW8 ir GW13 serijos aukštos įtampos atjungikliai, skirti transformatorių neutralioms įžeminimo sistemoms, turi vieno poliaus struktūra, daugiausia sudaryta iš poliaus korpuso ir veikimo mechanizmo.

1. Ašigalio korpusas

Apima pagrindą, stulpelio izoliatorių, laidžią rankeną, kontaktus ir kt. Stulpelio izoliatorius užtikrina patikimą elektros energiją izoliacija, laidžioji rankena ir kontaktai sudaro pagrindinę laidžią grandinę, o pagrindas užtikrina stabilumą įrengimas.

2. Veikimo mechanizmas

Varo laidžią svirtį, kad ji suktųsi per jungtį, įgyvendindama atjungiklio atidarymo ir uždarymo veiksmus jungiklis. Tikslus padėties nustatymas ir stabilus veikimas užtikrina aiškų ir patikimą atjungimą atidarius.

Produkto savybės ir privalumai

1. Aukštos saugos savybės

Naudojamos aukštos kokybės izoliacinės medžiagos ir tiksli kontaktinė konstrukcija, pasižyminti puikiu izoliacijos stiprumu ir lanko gesinimo efektyvumas, užtikrinantis saugų tuščiosios eigos perjungimą.

2. Lankstus veikimas

Palaiko tiek elektrinio, tiek rankinio veikimo režimus, prisitaikant prie automatinio valdymo ir rankinio valdymo vietoje skirtingų scenarijų poreikius.

3. Stiprus prisitaikymas prie aplinkos

Sukurtas specialiai naudoti lauke, atsparus aukštai ir žemai temperatūrai, drėgmei, korozijai ir taršai, tinka įvairioms atšiaurioms lauko aplinkoms.

4. Stabilus ir patikimas veikimas

Griežtas medžiagų pasirinkimas ir procesų kontrolė kartu su visapusiška kokybės valdymo sistema lemia a mažas gedimų procentas ir ilgalaikis stabilus veikimas.

5. Paprasta struktūra ir patogi priežiūra

Kompaktiška konstrukcija, lengvas montavimas ir priežiūra, efektyviai sumažinanti tolesnę eksploataciją ir priežiūrą išlaidas.

Prašymo atvejis

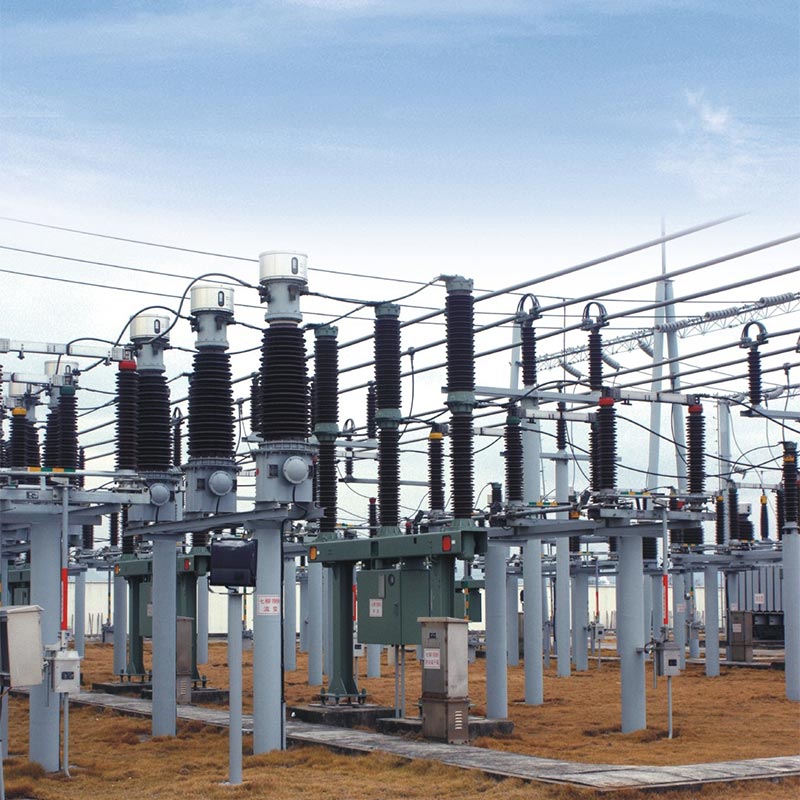

1 atvejis: 220 kV miesto pastotė Rytų Kinijoje

220 kV miesto centrinė pastotė Rytų Kinijoje naudoja transformatorių Usune GW8-110 kV aukštos įtampos skyriklį Neutrali pagrindinio transformatoriaus įžeminimo sistema. Ši pastotė atsakinga už elektros energijos tiekimą miestui centras, reikalaujantis itin didelio įrangos patikimumo ir saugumo. Nuo jos paleidimo 2022 m., įranga sėkmingai atliko tūkstančius neutralių taškų perjungimo operacijų. Kasmetinės priežiūros ir tinklelio metu veikimo režimo reguliavimas, lankstus veikimas ir patikimas kontaktų veikimas veiksmingai užtikrino techninės priežiūros personalo asmeninė sauga ir stabilus elektros tinklo veikimas.

2 atvejo analizė: Šiaurės vakarų vėjo jėgainių pastotė

Didelė vėjo jėgainių parko pastotė šiaurės vakarų Kinijoje parinko Usune GW13-72kV aukštos įtampos atjungiklius transformatoriaus neutralaus įžeminimo sistemai. Regione atšiaurios gamtinės sąlygos, dideli temperatūrų skirtumai, stiprūs vėjai ir smėlio audros, ir didelis aukštis. GW13 serijos gaminiai, pasižymintys puikiu prisitaikymu lauke ir atsparūs korozijai atsparumo, stabiliai veikia jau daugiau nei trejus metus, efektyviai bendradarbiauja su vėjo jėgainių parko transformatoriumi neutralaus taško įžeminimo apsaugos sistema, užtikrinanti saugų ir stabilų vėjo energijos gamybos veikimą sistemos ir sklandaus elektros prijungimo prie tinklo.

Pagrindiniai techniniai parametrai

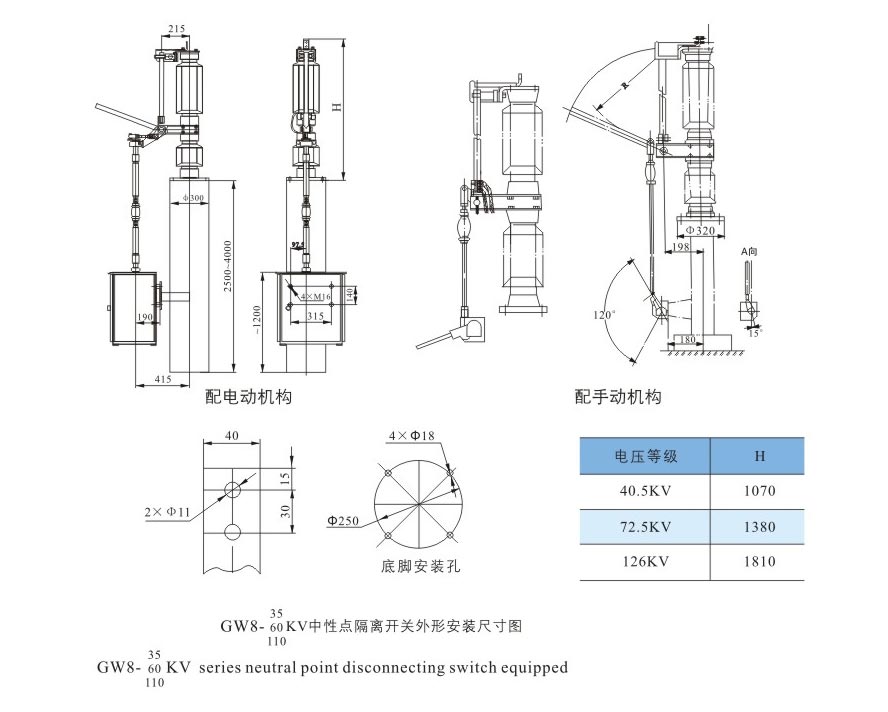

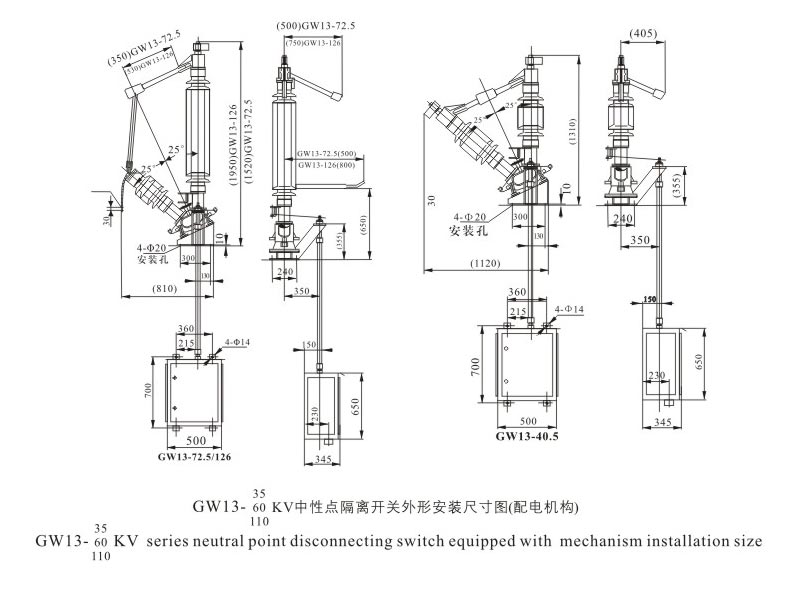

Išoriniai matmenys

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

DUK

1 klausimas: kokie yra pagrindiniai Usune GW8 ir GW13 serijų neutralaus taško atjungimo jungiklių skirtumai?

A: Pagrindinis skirtumas yra suderintame veikimo mechanizme ir kai kuriose konstrukcijose. GW8 serija yra įrengtas CJ tipo elektrinis mechanizmas arba CS8 tipo rankinis mechanizmas; GW13 serijoje yra a CJ tipo elektrinis mechanizmas arba CS14 tipo rankinis mechanizmas. Struktūriškai jame yra optimizuotas besisukantis kontaktas dizainas, pasižymintis patobulintomis savaiminio išsivalymo galimybėmis ir geresniu tinkamumu atšiaurioms lauko aplinkoms.

2 klausimas: Ar Usune neutralius įžeminimo atjungiklius galima naudoti dideliame aukštyje ir aukštoje temperatūroje?

A: Taip. Ši serija sukurta specialiai naudojimui lauke, puikiai prisitaikanti prie aplinkos. Jis gali veikti paprastai ≤1000 m aukštyje (didesnis aukštis gali būti pritaikytas) ir temperatūra svyruoja nuo -40 ℃ iki +40 ℃. Tai pasižymi puikiu atsparumu drėgmei, taršai ir atsparumu korozijai. Specialūs antikoroziniai ir Apledėjimą stabdančios procedūros gali būti atliekamos pagal vartotojo reikalavimus.

Išvada

Usune GW8 ir GW13 serijos transformatoriai (aukštos įtampos atjungiklis transformatoriaus neutraliam įžeminimo sistemai) yra aukštos kokybės produktai, kuriuose integruotos pažangios technologijos, patikima kokybė ir puikus našumas. Kaip a profesionalus gamintojas ir tiekėjas Kinijoje, Usune visada laikosi kokybės principų ir pirmiausia visų pirma klientas, teikiantis saugius, patikimus ir efektyvius aukštos įtampos elektros įrangos sprendimus visame pasaulyje elektros sistemos klientai. Tarp jų plačiai paplitę neutralaus taško įžeminimo atjungimo jungikliai energetikos pramonės klientų pripažinimas ir pasitikėjimas dėl jų turtingos praktinės taikymo patirties ir visapusiškas aptarnavimas po pardavimo.
