24kv vidutinės įtampos Lv ir Mv skirstomieji įrenginiai

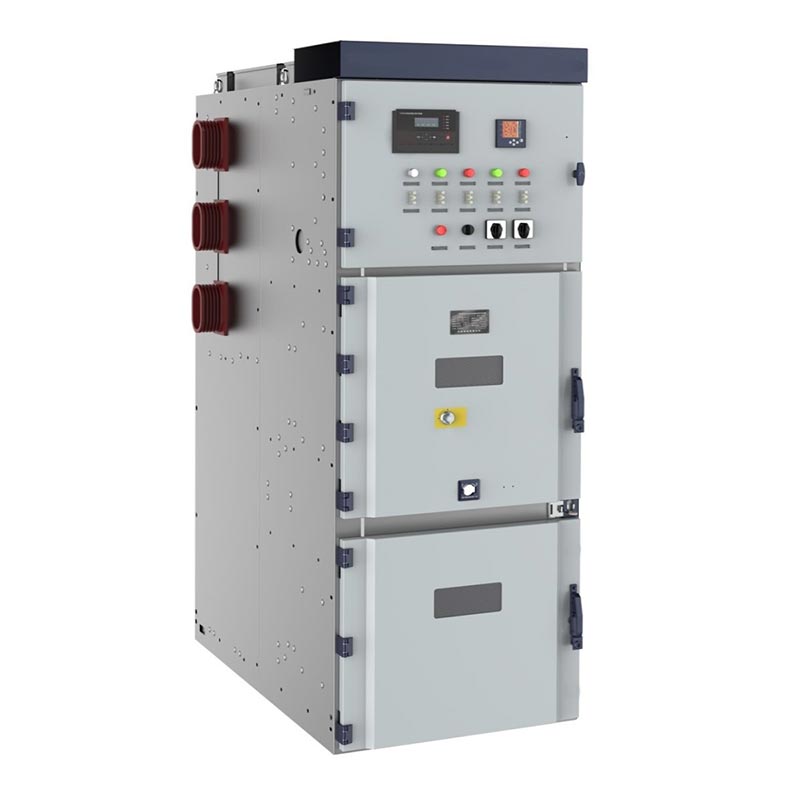

„Usune“ 24 kV vidutinės įtampos Lv ir Mv skirstomieji įrenginiai KYN28-24 (Z) (GZS1) priklauso šarvuotai ištraukiamai kintamajai srovei. metalo uždarų skirstomųjų įrenginių kategorija. Jis tinka trifazėms kintamos srovės 50 Hz maitinimo sistemoms ir daugiausia naudojamas galia priėmimas, paskirstymas, grandinės valdymas, apsauga ir stebėjimas.

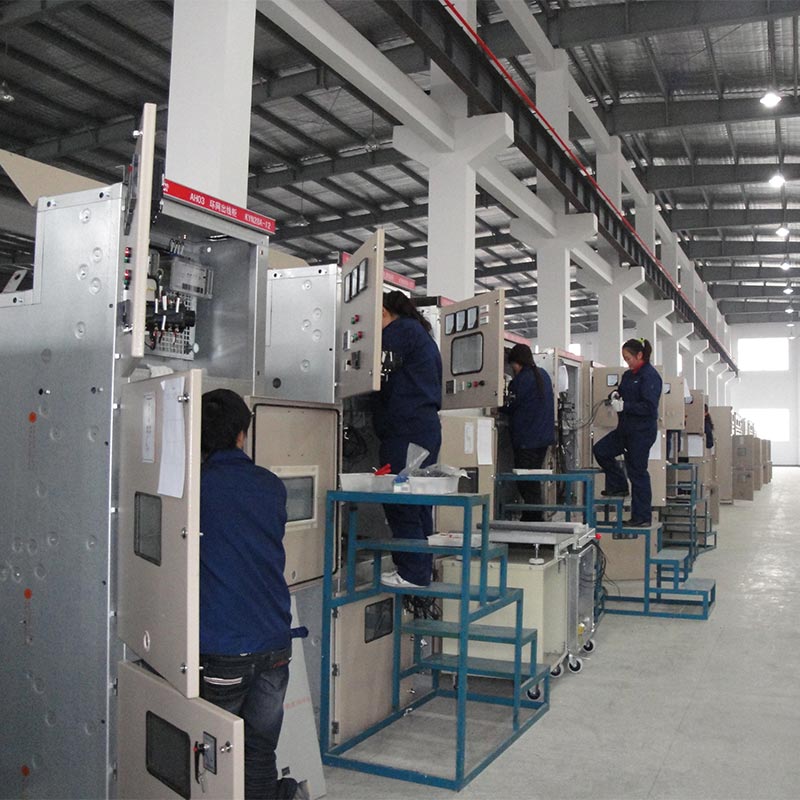

24 kV vidutinės įtampos Lv ir Mv skirstomieji įrenginiai yra plačiai naudojami elektrinėse, pastotėse, pramonėje ir kasyboje įmonės ir aukštybiniai pastatai, skirti energijos priėmimui, paskirstymui, kontrolei ir apsaugai. Usune branduolys gamybos bazė yra Kinijoje, todėl tai yra patikimas profesionalus gamintojas, teikiantis aukštos kokybės vidutinės įtampos elektros paskirstymo sprendimai vartotojams visame pasaulyje.

Žemos įtampos skirstomieji įrenginiai

Vidutinės įtampos skirstomieji įrenginiai

Pagrindiniai techniniai parametrai

Mūsų gaminiai griežtai atitinka šiuos standartus

1. GB3906-2006 „3,6–40,5 kV kintamosios srovės metalu uždengti skirstomieji ir valdymo įrenginiai“
2. GB/T11022 „Aukštos įtampos skirstomųjų ir valdymo įrenginių bendrosios techninės sąlygos“
3. IEC62271-200 "AC metalu uždarytas skirstomasis įrenginys, kurio vardinė įtampa didesnė kaip 1 kV ir mažesnė kaip 52 kV"
4. DL/T404 „Techninės patalpos kintamosios srovės aukštos įtampos skirstomųjų įrenginių užsakymo sąlygos“

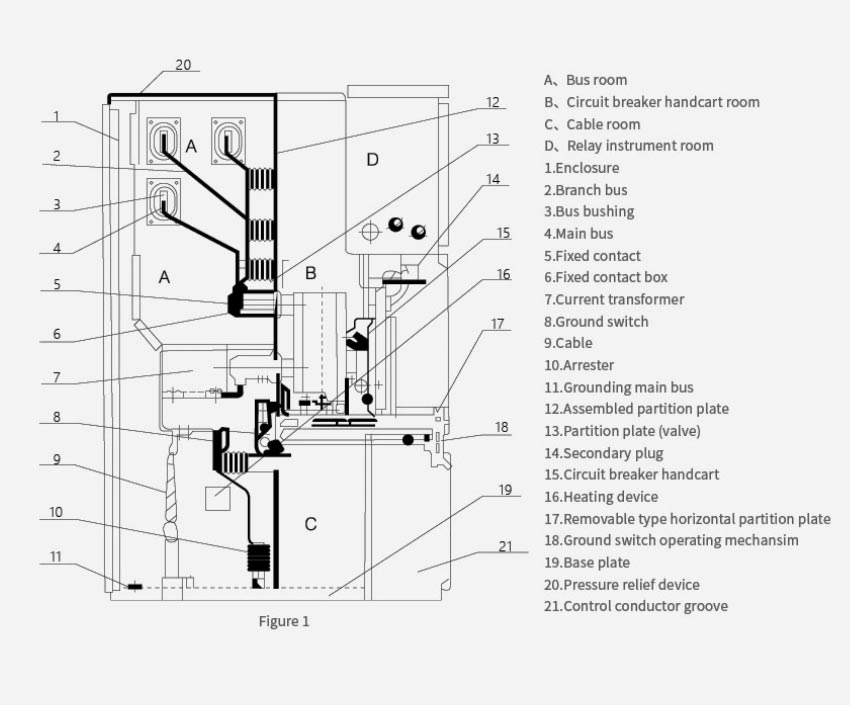

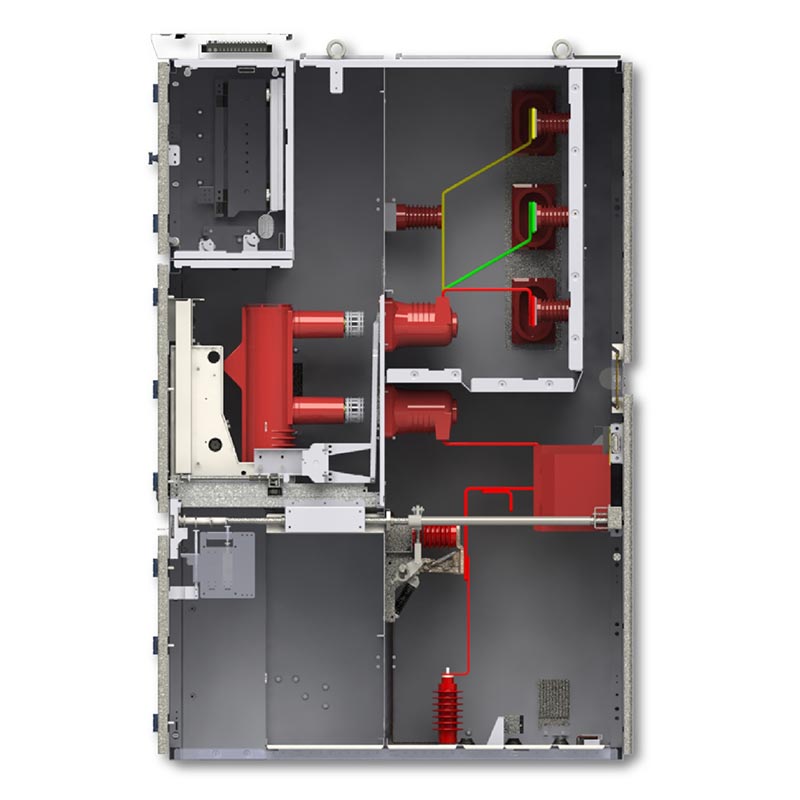

Kabineto struktūra

24 kV vidutinės įtampos žemos ir vidutinės įtampos skirstomieji įrenginiai turi metalinę pertvarą, su kiekviena funkcinė sritis yra atskirai izoliuota, efektyviai slopinanti gedimų lankų plitimą.

1. Grandinės pertraukiklio skyrius: įrengtas nuimamas vakuuminio grandinės pertraukiklio vežimėlis.
2. Šynų skyrius: yra pagrindinės šynos, atšakų šynos ir šynų izoliatoriai.
3. Kabelių skyrius: montuojami srovės transformatoriai, įtampos transformatoriai, įžeminimo jungikliai ir kabelių gnybtai.
4. Valdymo prietaisų skyrius: įrengtas relės, apsaugos įtaisai, prietaisai, antriniai laidai ir kontroliuoti plokštės.
5. Slėgio mažinimo kanalas: korpuso viršuje yra lanko mažinimo įtaisas, kuris padidina gedimų saugumą.

Pagrindinės savybės

1. Visiškai metaliniai nepriklausomi skyriai, apsaugantys nuo gedimų lankų plitimo ir tarpusavio trukdžių.

2. Visapusiškas mechaninis penkių atsparumo blokavimas:
- Neleidžia stumti arba traukti grandinės pertraukiklio vežimėlio esant apkrovai.
- Neleidžia uždaryti grandinės pertraukiklio, kai uždarytas įžeminimo jungiklis.
- Apsaugo nuo atsitiktinio įžeminimo jungiklio užsidarymo, kai yra įtampa.
- Apsaugo nuo atsitiktinio patekimo į maitinimo skyrius.
- Apsaugo nuo netinkamo atskyrimo jungiklio veikimo.

3. Centre montuojamas nuimamas vežimėlis priekiniam valdymui ir priežiūrai, palengvinantis remontą.

4. Aukštas izoliacijos lygis, kompaktiška konstrukcija ir didelis atsparumas gedimams.

5. Atitinka vidaus ir tarptautinius standartus, pritaikomas įvairioms elektros paskirstymo schemoms

Praktiniai taikymo atvejai

1 atvejis: miesto pastotė Rytų Kinijoje

1. Projekto fonas

110 kV komunalinei pastotei reikėjo atnaujinti antrinį elektros paskirstymo tinklą, kad jis atitiktų augančius miesto poreikius energijos poreikį ir pagerinti energijos tiekimo patikimumą.

2. Sprendimas

24kV elektros paskirstymo sistemoje buvo dislokuoti 36 Usune 24kV vidutinės įtampos Lv ir Mv skirstomieji įrenginiai.

3. Rezultatai

- The compact design of the switchgear saved 30% of the substation's floor space.
- Penkių atsparumo blokavimo sistema per trejus eksploatavimo metus veikė be avarijų.
- Patikima vakuuminio grandinės pertraukimo technologija sumažino išjungimo laiką daugiau nei 80%, žymiai pagerindama maitinimo kokybę 200 000 gyventojų.

2 atvejis: didelė naftos chemijos gamykla Centrinėje Azijoje

1. Projekto fonas

Šiuolaikiniam naftos chemijos kompleksui reikėjo labai patikimos vidutinės įtampos elektros paskirstymo sistemos, kad būtų užtikrintas nuolatinis kritinės gamybos įrangos eksploatavimas.

2. Sprendimas

Pateikiami 58 „Usune“ 24 kV skirstomieji įrenginiai, specialiai sukurti atšiaurioms pramoninėms aplinkoms ir patobulinti atsparumas dulkėms ir korozijai.

3. Rezultatai

- Sėkmingai atlaikė atšiaurią aplinkos aplinką (daug dulkių, cheminių dūmų), demonstruodamas stabilumą pasirodymas.
- Greito gedimo atjungimo galimybė (≤ 60 ms) apsaugo brangius kompresorius ir reaktorius nuo pažeidimų per trumpą laiką grandinės.
- Priekyje sumontuota techninės priežiūros konstrukcija sumažina priežiūros prastovos laiką 50%, užtikrina gamybos tęstinumą.

Produkto išorinis matmuo

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

DUK

1 klausimas: koks yra šio 24 kV vidutinės įtampos Lv ir Mv skirstomojo įrenginio taikomas įtampos diapazonas?

A1: Produktas tinka 3,6～12kV, 24kV trifazėms kintamos srovės 50/60Hz maitinimo sistemoms, atitinkančioms daugumos poreikius vidutinės įtampos elektros paskirstymo scenarijai.

2 klausimas: ar įranga palaiko techninę priežiūrą ir remontą vietoje?

A2: Taip. Gaminio dizainas yra valdomas iš priekio ir prižiūrimas iš priekio; grandinės pertraukiklio vežimėlį galima perkelti greita priežiūra ir keitimas, nedarant įtakos kitų grandinių veikimui.

3 klausimas: ar jūsų gamykla siūlo pritaikytus sprendimus, kaip profesionalus tiekėjas?

A3: Taip. „Usune“ gali pritaikyti vardinę srovę, trumpojo jungimo srovę, spintelės dydį, apsaugos konfigūraciją, ir tt, atsižvelgiant į projekto reikalavimus, kad būtų galima prisitaikyti prie skirtingų veikimo sąlygų ir sistemos reikalavimų.
