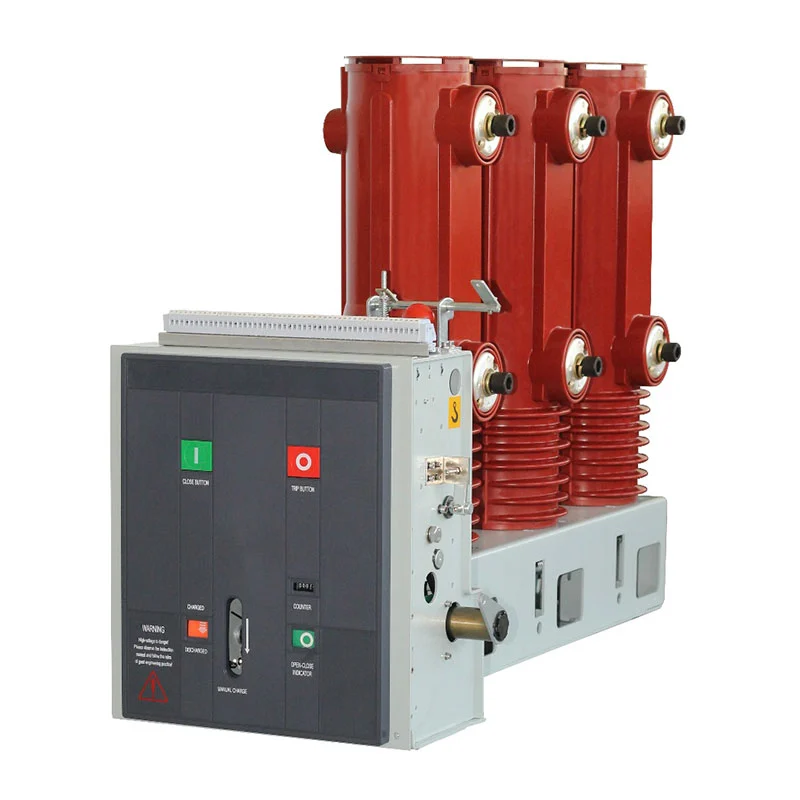

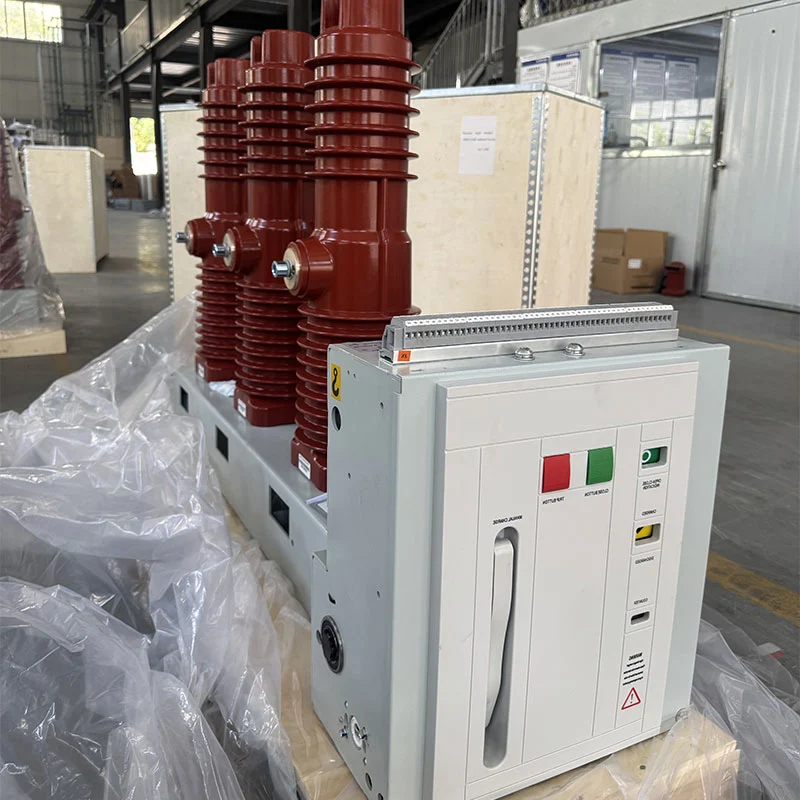

ZN85C-40.5 40.5kV vidaus vakuuminis grandinės pertraukiklis

Skirtingai nuo sukomplektuotų skirstomųjų įrenginių spintų, šis ZN85C-40.5 40.5kV vidaus vakuuminis grandinės pertraukiklis sutelktas į šerdį maitinimo grandinės perjungimo funkcija. Jo fiksuota šone montuojama konstrukcija, modulinis spyruoklinis veikimo mechanizmas ir Vakuuminio pertraukimo technologija yra praktiškas sprendimas 40,5 kV klasės patalpose, įskaitant sistemas kur reikia dažnai perjungti.

Mechaninis nuoseklaus perjungimo dizainas

Modulinis spyruoklinis veikimo mechanizmas

Veikimo mechanizmas sukurtas specialiai 40,5kV vakuuminio grandinės pertraukiklio charakteristikoms. Tai naudoja modulinį spyruoklinį mechanizmą, sumontuotą pertraukiklio rėme, leidžiantį pasiekti mechanines išėjimo charakteristikas kad atitiktų vakuuminio pertraukiklio veikimo reikalavimus.

Mechanizmas suprojektuotas aplink viršutinę ir apatinę pertraukiklio išdėstymą ir sudaro integruotą jo dalį bendra struktūra. Ši konfigūracija supaprastina mechaninį perdavimo kelią ir suteikia stabilų pagrindą uždarymo ir atidarymo operacijos.

Fiksuota šone montuojama konstrukcija

Fiksuota šone montuojama konfigūracija skirta patalpų elektros įrangai, kur pertraukiklis sumontuotas kaip a specialus perjungimo komponentas. Priklausomai nuo projekto projekto, konfigūracijos, pvz., dešinė išeinanti linija, viršuje galima pasirinkti gaunamus ir įterptus susitarimus.

Palyginti su visa ištraukiama skirstomųjų įrenginių spinta, ši konstrukcija leidžia projekto projektuotojui sutelkti dėmesį į tai pertraukiklį integruojant su reikiama pirmine ir antrine elektros įranga pagal konkretų sistemos išdėstymas.

Energijos saugojimas ir eksploatavimo procesas

Pavasario energijos saugykla

Uždarymo energija mechaniškai kaupiama spyruokliniame mechanizme. Energijos kaupimas gali būti baigtas naudojant variklį arba rankiniu būdu su energijos kaupimo rankena. Variklio veikimo metu transmisijos pavarų sistema varo energijos kaupimo veleną ir įtempia uždarymo spyruoklę, kol pasiekiama nurodyta sukauptos energijos padėtis.

Baigus kaupti energiją, fiksavimo mechanizmas išlaiko spyruoklę ir energijos kaupimą indikatorius pasikeičia į atitinkamą būseną. Papildomas jungiklis taip pat atjungia variklio maitinimą, kai pasiekiama sukauptos energijos padėtis, paliekant pertraukiklį paruoštą uždarymo komandai.

Uždarymo operacija

Uždarymo operacija gali būti inicijuojama rankiniu būdu uždarymo mygtuku arba elektriniu valdikliu grandinė. Kai veikia uždarymo elektromagnetas, sukaupta spyruoklės energija išleidžiama per kumštelį ir perdavimo mechanizmas.

Tada jungiamasis mechanizmas varo izoliuotą valdymo strypą ir juda kontaktą link uždarymo padėties suspaudžiant kontaktinę spyruoklę. Pasibaigus uždarymo eigai, fiksavimo mechanizmas palaiko uždarymą padėtis ir atitinkamai pasikeičia pagalbinis jungiklis.

Atidarymo operacija

Atidarymas gali būti inicijuotas rankiniu būdu arba naudojant elektrinę atidarymo komandą. Atidarymo atleidimo mechanizmas atrakina uždaromas laikiklis, leidžiantis sukauptai kontaktinių ir stabdymo spyruoklių energijai atskirti vakuuminį pertraukiklį kontaktai.

Paskutiniame atidarymo judesio etape hidraulinis buferis sugeria likusią mechaninę energiją ir kontroliuoja atskyrimo padėtį. Šis suderintas mechanizmas padeda išlaikyti kontroliuojamą atidarymo procesą.

Elektros valdymo konfigūracija

Uždarymo ir atidarymo ritės

Pertraukiklis gali būti sukonfigūruotas su AC arba DC darbine galia pagal projekto reikalavimus. Tiekiamas konfigūracija apima AC110/220V ir DC110/220V uždarymo ir atidarymo ritės parinktis, suteikiančias lankstumo Skirtingoms pastočių ir pramonės valdymo sistemoms.

Uždarymo ritės vardinė galia yra 288 W, o atidarymo ritė taip pat nurodyta 288 W. Normalus veikimas uždarymo ritės įtampos diapazonas yra 85–110 % vardinės įtampos, o atidarymo ritės – 65–120 % vardinės įtampos.

Energijos kaupimo variklis

Energijos kaupimo variklis užtikrina automatinį pasiruošimą kitai uždarymo operacijai. Pridedamas ZYJ220 konfigūracija naudoja 220 V DC galią, kurios vardinė įvesties galia yra 90 W. Esant vardinei darbinei įtampai, energijos kaupimas laikas nurodomas ne ilgiau kaip 15 sekundžių.

Šis išdėstymas leidžia pertraukikliui po veikimo be reikalo atkurti sukauptos energijos būklę nuolatinis rankinis įsikišimas.

Vakuuminis pertraukimas 40,5 kV įrenginiams

Vakuuminio lanko gesinimo technologija

Vakuuminis pertraukiklis yra atsakingas už elektros grandinės pertraukimą atidarymo operacijos metu. Kai kontaktai atskirti, pertraukimo procesas vyksta vakuuminio pertraukiklio viduje, o ne viduje oro izoliacija perjungimo kamera.

Vakuuminio pertraukimo ir spyruoklinės mechaninės pavaros derinys leidžia pertraukikliui pritaikyti Vidutinės įtampos patalpose, kur reikalingas patikimas perjungimas ir pakartotinis veikimas.

Tinka dažnam darbui

Originalus ZN85C-40.5 serijos dizainas apima programas, kurias reikia dažnai perjungti. Jo veikimas mechanizmas yra suderintas su 40,5 kV vakuuminio pertraukiklio charakteristikomis, o motorizuotas energijos kaupimas sistema sumažina pakartotinio rankinio įkrovimo poreikį.

Dėl to įranga tinka pramonės objektams, pastotėms ir elektrinėms, kuriose atliekamos perjungimo operacijos yra įprasto elektros sistemos valdymo dalis.

Tipiškos taikymo sritys

Elektrinės

Pertraukiklis gali būti įtrauktas į elektros energijos paskirstymo ir elektros valdymo sistemas patalpose patalpose, kur reikalingas patikimas elektros grandinių perjungimas ir apsauga.

Pastotės

Pastotėse fiksuota patalpų konfigūracija gali būti integruota į atitinkamą aukštos įtampos elektros tinklą sistema pagal pirminės grandinės išdėstymą, valdymo schemą ir apsaugos reikalavimus.

Pramonės ir kasybos įmonės

Pramoniniams ir kasybos objektams, kuriuose yra didelė elektros apkrova, pertraukiklis gali užtikrinti perjungimą ir Apsaugos funkcijas vidaus elektros paskirstymo sistemose ir tinka tais atvejais, kai reikia reguliariai perjungimo operacijos.

Elektros sistemos su nuotoliniu valdymu

Kadangi uždarymo ir atidarymo operacijos gali būti valdomos elektra, pertraukiklis gali būti integruotas su atitinkama antrinė valdymo sistema vietiniam arba nuotoliniam valdymui pagal projekto projektą.

Pagrindinė techninė konfigūracija

Veikimo aplinka

Aptarnavimo patalpose sąlygos

Įranga skirta montuoti patalpose ir turi būti naudojama aukštos įtampos aplinkoje elektros įranga. Galutiniame projekte reikia atsižvelgti į aplinkos temperatūrą, drėgmę, aukštį virš jūros lygio, vėdinimą ir kitos aplinkos sąlygos, kai nustatoma visa elektros konfigūracija.

Diegimo reikalavimai

Pertraukiklis turi būti sumontuotas vietoje, kurioje nėra stiprios vibracijos, smūgių ar korozinių aplinkos sąlygų. Montavimo tvarka taip pat turėtų užtikrinti, kad aplink įrangą ir eksploatavimo ir priežiūros pakaktų erdvės išlaikyti reikiamą mechaninį pertraukiklio ir susijusių elektrinių komponentų išlyginimą.

Standartai ir kokybės užtikrinimas

Gamybos valdymas

Zhejiang Usune Electric Co., Ltd. taiko integruotą vadybos sistemą, apimančią produktų kokybę, aplinkosaugą valdymas ir darbuotojų sveikata bei sauga. Įmonė turi ISO 9001, ISO 14001 ir ISO 45001 sertifikatus, kontroliuojamų gamybos procesų palaikymas nuo komponentų pasirinkimo iki surinkimo ir patikrinimo.

IEC, GB ir CE atitiktis

Produktas sukurtas pagal taikomus IEC ir GB standartus, su elektriniais parametrais ir konfigūracijomis nustatomi pagal konkrečius projekto reikalavimus. Taip pat taikomas CE sertifikatas gaminio konfigūracija, teikianti papildomą dokumentacijos palaikymą tarptautiniams projektams.

Inžinerinio projekto nuoroda

Cas-space raketų paleidimo projektas

ZN85C-40.5 40.5kV patalpų vakuuminis grandinės pertraukiklis buvo minimas Cas erdvės raketų paleidimo projekte, Pateikiame praktinį „Usune“ aukštos įtampos elektros įrangos inžinerinio pritaikymo pavyzdį sudėtingose situacijose pramoninė aplinka.

Produkto palyginimas

Grandinės pertraukiklis prieš visą komutatorių

ZN85C-40.5 40.5kV patalpų vakuuminis grandinės pertraukiklis pirmiausia yra perjungimo ir apsaugos komponentas, o pilnas ištraukiamas skirstomųjų įrenginių skydas sujungia pertraukiklį su šynomis, kabelių skyriais, valdymo įranga, apsaugos įtaisai ir kiti spintelių komponentai. Todėl pertraukiklis labiau tinka, kai projektui reikia a skirtas 40,5 kV perjungimo įrenginys, skirtas integruoti į didesnę elektros sistemą.

„Usune“ projekto palaikymas

Konfigūracija pagal elektros brėžinius

„Usune“ gali nustatyti tinkamą konfigūraciją pagal kliento vienos linijos diagramą, vardinę įtampą, valdymo galia, įrengimo išdėstymas ir veikimo reikalavimai. Šis metodas padeda užtikrinti, kad pasirinktas pertraukiklis yra suderinamas su aplinkiniais pirminiais ir antriniais elektros įrenginiais.

Individualūs elektros parametrai

Projektams su specialia valdymo įtampa, įrengimo tvarka ar eksploatavimo reikalavimais, techniniai konfigūraciją galima aptarti prieš gaminant. Tai leidžia ZN85C-40.5 40.5kV patalpų vakuuminiam grandinės pertraukikliui būti pritaikyti prie tikros elektros sistemos, o ne pasikliauti fiksuota standartine konfigūracija.

DUK

Kokia yra pagrindinė šio produkto paskirtis?

Tai patalpų 40,5 kV vakuuminis grandinės pertraukiklis, skirtas elektriniam valdymui ir apsaugai elektrinėse, pastotės, pramonės objektai ir kasybos įmonės.

Ar pertraukiklis fiksuotas ar ištraukiamas?

ZN85C-40.5 naudojama fiksuota šone montuojama konfigūracija, o ne ištraukiama vežimėlio konstrukcija.

Ar galima valdyti rankiniu būdu?

Taip. Spyruoklinis mechanizmas palaiko rankinį energijos kaupimą ir valdymą, o elektrinį valdymą taip pat prieinama.

Kokios valdymo įtampos yra?

Uždarymo ir atidarymo ritės gali būti sukonfigūruotos AC110/220V arba DC110/220V pagal projekto reikalavimus.

Kiek laiko trunka energijos kaupimo procesas?

Nurodytas ZYJ220 variklio konfigūracijos energijos kaupimo laikas yra ≤15 sekundžių esant vardinei įtampai.

Ar tinka dažnam perjungimui?

Taip. Gaminys skirtas naudoti, kai reikia dažnai eksploatuoti, atsižvelgiant į taikomą veikimą sąlygos ir techninė konfigūracija.

Ar „Usune“ gali pritaikyti pertraukiklį?

Taip. „Usune“ gali sukonfigūruoti gaminį pagal projekto brėžinius, elektrinius parametrus, valdymo reikalavimus ir įrengimo sąlygos.
