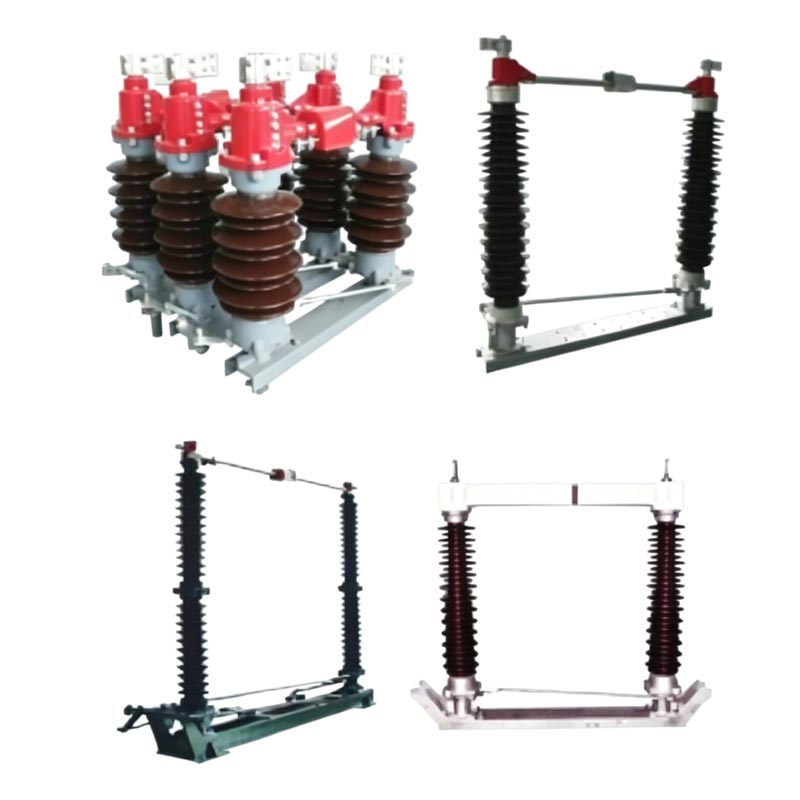

110kv 1250a 2000a išjungimo jungiklis

110kV 1250A 2000A atjungiklis yra trifazis kintamosios srovės 50Hz lauko aukštos įtampos elektros prietaisas su vardinė įtampa 126kV (110kV lygis) ir vardinė srovė 1250A/2000A. Jis daugiausia naudojamas atidarymui ir uždarymui veikia tuščiosios eigos sąlygomis, patikimai izoliuojant techninės priežiūros įrangą nuo įtampų ir aiškiai formuojant matomas lūžis.

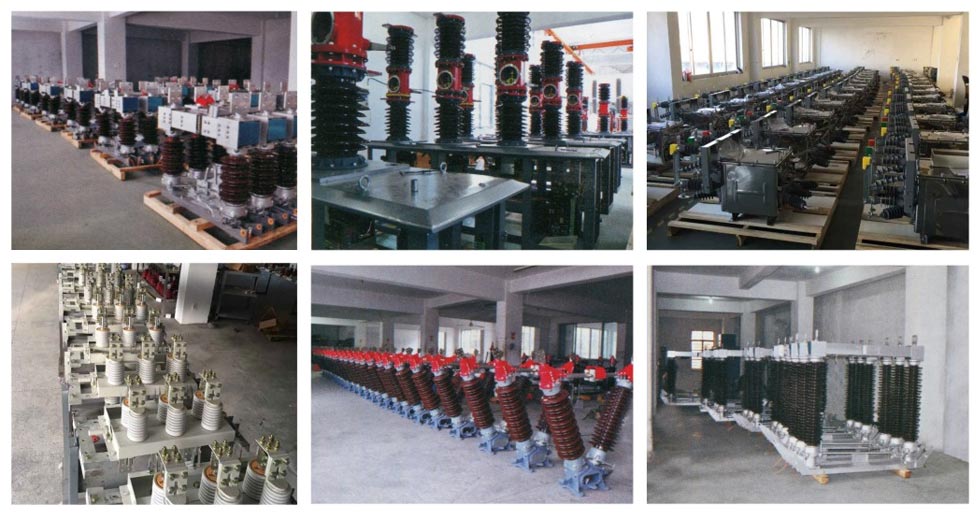

„Usune“, kaip profesionali gamykla, besispecializuojanti MTTP ir aukštos įtampos skirstomųjų įrenginių gamyboje, siūlo gaminiai 110kV pagrindinėms perdavimo pastotėms, atitinkantys saugaus elektros tinklo eksploatavimo reikalavimus.

Struktūriniai ypatumai

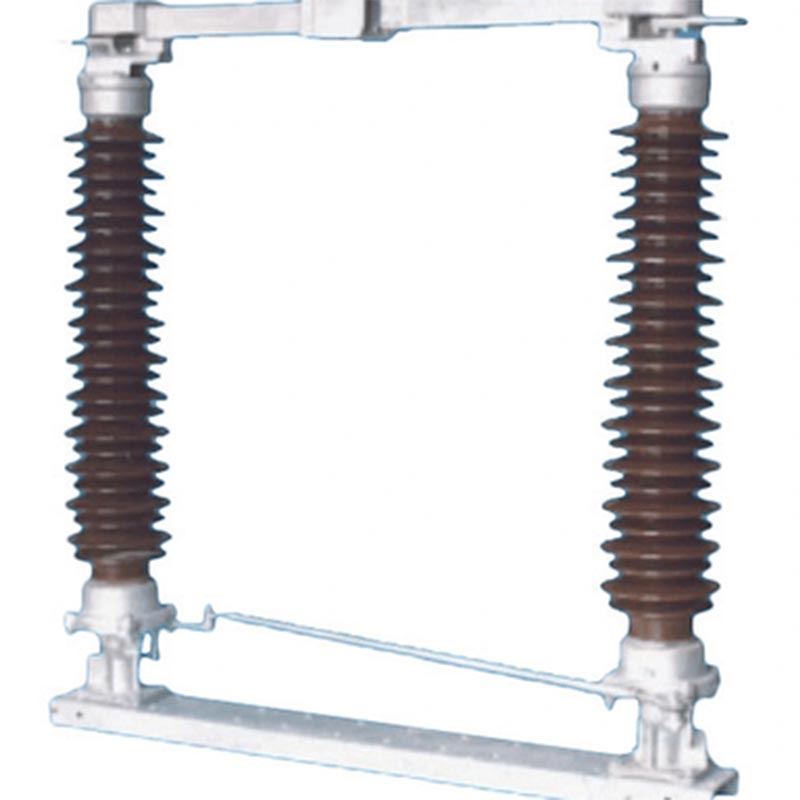

1. Dviejų stulpelių horizontali besisukanti struktūra

Kiekviena fazė turi dvi izoliuotas kolonas, kurios sinchroniškai sukasi 90° horizontaliai, kad būtų galima atidaryti ir užsidaryti; į Pagrindas pagamintas iš karštai cinkuoto plieno su sandariais guoliais, todėl yra atsparus korozijai ir patvarus.

2. Aukšto laidumo kontaktų sistema

110kV 1250A 2000A skyriklio jungiklio padalinto tipo pagrindiniai kontaktai pagaminti iš sidabruoto vario, todėl mažas kontaktinis atsparumas, didelė srovės galia ir minimalus perkaitimas ilgalaikio veikimo metu.

3. Pasirenkamas įžeminimo jungiklis ir blokavimas

Modeliuose su įžeminimo jungikliais yra sumontuoti patikimi mechaniniai blokatoriai, griežtai laikantis eilės "Pagrindinis jungiklis atidarytas → įžeminimo jungiklis uždarytas; įžeminimo jungiklis atidarytas → pagrindinis jungiklis uždarytas", veiksmingai užkertant kelią netinkamas veikimas.

4. Lankstus veikimo mechanizmas

Galima konfigūruoti su CS14G arba CS17G rankiniais mechanizmais arba CJ6B arba CJ11 elektriniais mechanizmais, palaikančiais vietinius ir nuotolinio valdymo pultas.

Pagrindiniai techniniai parametrai

Taikymo pranašumai

1. Didelis patikimumas

- Pagaminta naudojant pažangią gamybos įrangą ir griežtus testavimo metodus, siekiant užtikrinti produkto nuoseklumą ir stabilumas.
- Standartinės aukštos kokybės medžiagos ir išskirtinis meistriškumas sudaro tvirtą produkto kokybės pagrindą.
- Visapusiška kokybės valdymo sistema apima visą gamybos procesą nuo žaliavų sandėliavimo iki gatavos produkcijos pristatymas.

2. Platus prisitaikymas prie aplinkos

- Standartiniai modeliai gali stabiliai veikti temperatūros diapazone nuo -40 ℃ iki +40 ℃, tinka daugeliui regionų.
- Taršai atsparus tipas (GW4-126W) pasižymi patobulinta izoliacija, todėl idealiai tinka labai užterštoms vietoms pavyzdžiui, pakrantės regionuose, pramoninėse zonose arba vietovėse, kuriose yra daug dulkių, druskos purslų ar cheminės korozijos.
- Jis gali atlaikyti sunkias oro sąlygas, tokias kaip stiprus vėjas, stiprus lietus ir pūga.

3. Saugus ir patogus veikimas

- Aiškus mechaninis blokavimo mechanizmas efektyviai apsaugo nuo netinkamo veikimo, užtikrina personalo saugumą ir įranga.
- 110kV 1250A 2000A atjungimo jungiklis yra kompaktiškos konstrukcijos, todėl montavimui reikia mažai vietos, todėl lengva montuoti, reguliuoti ir prižiūrėti.
- Matomi pertraukos taškai suteikia intuityvią saugos garantiją atliekant priežiūros operacijas.

Praktinis pritaikymo atvejis

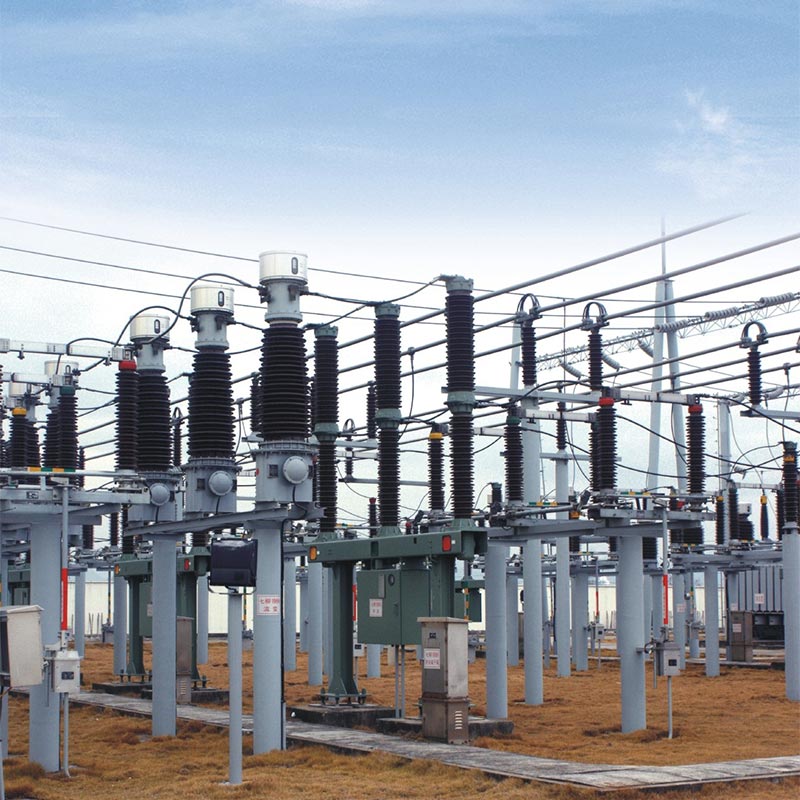

1. Atvejo analizė: 110 kV vėjo jėgainių pastotė pietryčių pakrantės zonoje

2. Projekto aplinkybės: 110 kV vėjo jėgainių parkas, esantis pietrytinėje Kinijos pakrantės zonoje, zonoje, kurioje daug druskos purškimo koncentracija, didelė drėgmė ir didelė tarša.

3. Taikomas gaminys: Usune GW4-126W 2000A nuo taršos atjungimo jungiklis (12 rinkinių)

4. Diegimo rezultatai:
- Sėkmingai eksploatuojamas 5 metus be gedimų, prisitaikantis prie atšiaurios pakrančių druskos purškimo aplinkos.
- Taršą mažinantis kompozitinis izoliatorius išlaikė puikias izoliacijos charakteristikas, be valkšninio iškrovimo arba taršos pliūpsnis.
- Sidabruoti kontaktai išliko ryškūs, su stabilia kontaktine varža ir neįvyko perkaitimas ilgalaikė 1800A darbinė srovė.

5. Projekto vadovo atsiliepimai: „Usune atjungimo jungiklis puikiai kovoja su tarša. atitinkantys griežtus pakrančių vėjo jėgainių aplinkosaugos reikalavimus“.

Pagrindiniai techniniai parametrai

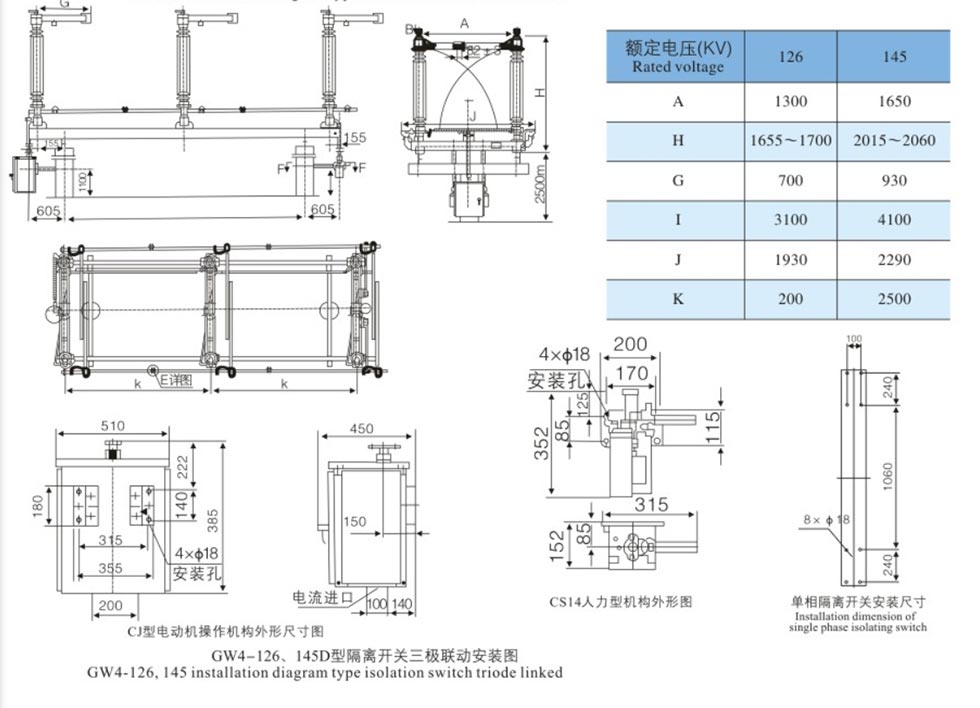

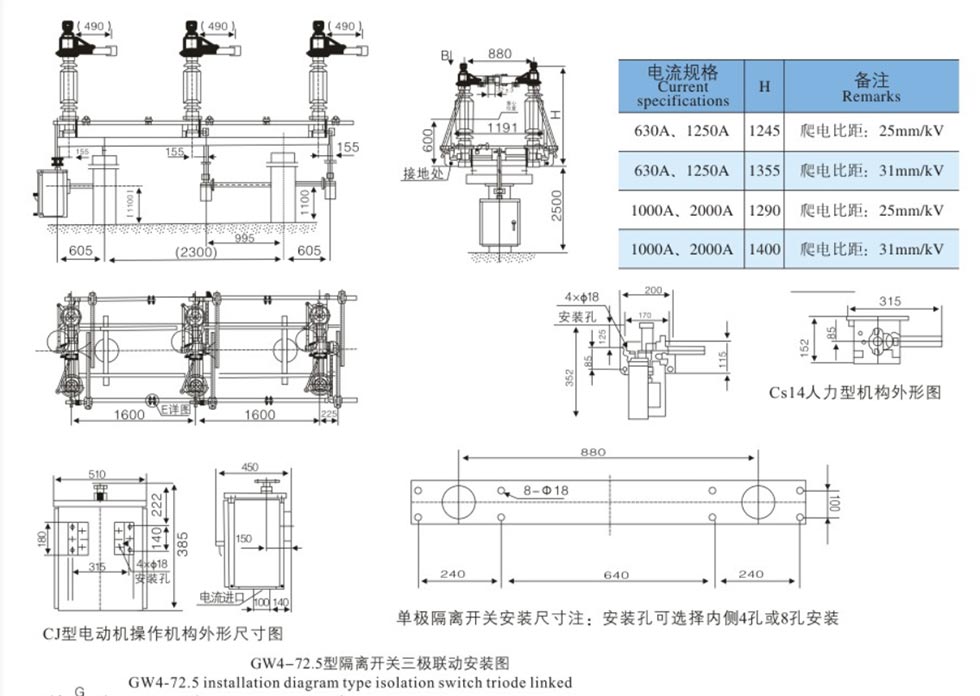

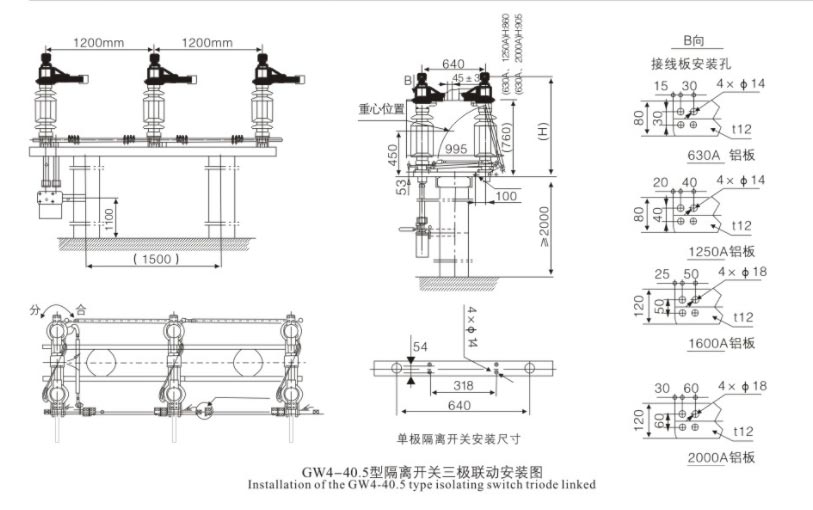

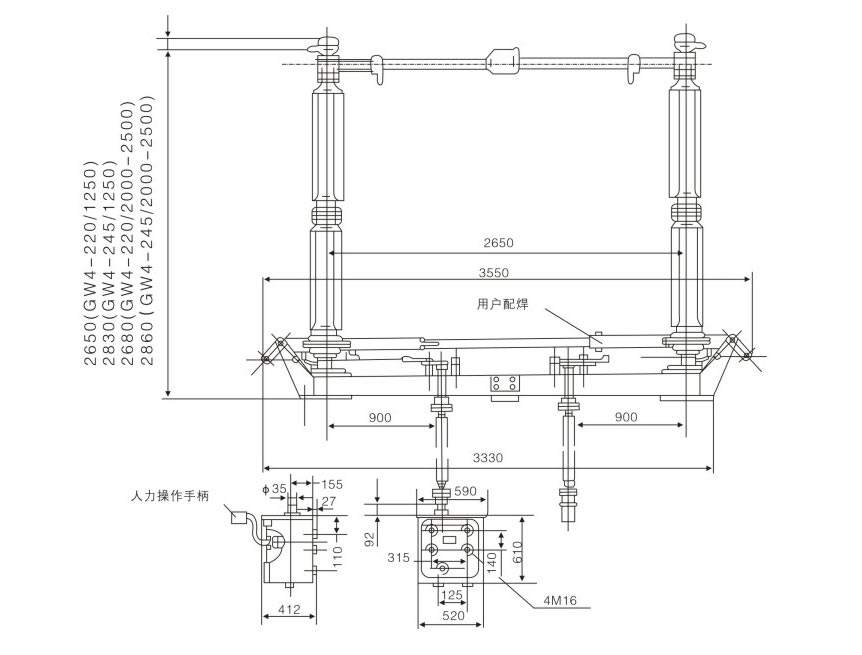

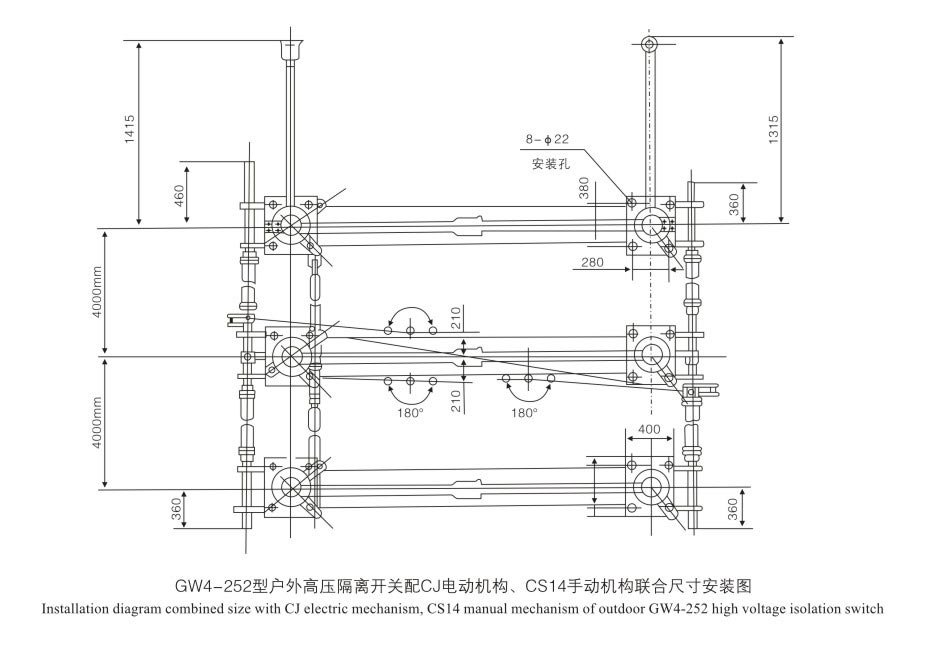

Išoriniai matmenys

MONTAVIMAS IR ATVEŽIMAS

1. Patikrinimas prieš montuojant

• Izoliatoriai: nėra įtrūkimų, pažeidimų ar nešvarumų.
• Kontaktai: švarus, sidabruotas paviršius nepažeistas.
• Tvirtinimo detalės: visi varžtai priveržti.
• Mechanizmas: Sklandus sukimasis; sutepkite judančias dalis.

2. Reguliavimas

• Izoliatoriaus vertikalumas: sureguliuokite tarpiklius (ne daugiau kaip 3 mm vienoje vietoje).
• Trifazis sinchronizavimas: sureguliuokite švaistiklio svirtį ir sujungimo strypus.
• Kontaktinis slėgis: Užtikrinkite tinkamą įkišimą ir slėgį.

OPERACIJA

• Veikti tik esant BE APkrovos; patvirtinkite, kad grandinės pertraukiklis atidarytas.
• Rankinis valdymas: naudokite valdymo rankenėlę; vengti per didelės jėgos.
• Motorizuotas valdymas: naudokite vietinį/nuotolinį valdymą; monitoriaus padėtis.
• Blokavimas: nenaudokite jėgos, jei užblokuotas.

PRIEŽIŪRA

• Periodinis kapitalinis remontas: kas 1–2 metus.
• Nuvalykite izoliatorius ir kontaktus; užtepkite pramoninį vazeliną.
• Sutepkite guolius ir transmisijos dalis.
• Patikrinkite, ar neatsilaisvinę varžtai, nesusidėvėję kontaktai ir nepažeistas izoliatorius.
• Po trumpojo jungimo: nedelsdami patikrinkite.

TRIKČIŲ ŠALINIMAS

• Neveikia: patikrinkite blokavimą, užstrigusią jungtį arba variklio gedimą.
• Asinchroninės fazės: sureguliuokite skersinių jungčių strypus.
• Kontaktų perkaitimas: Išvalykite ir priveržkite; patikrinkite sidabravimą.

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

DUK

1 klausimas: kokie yra pagrindiniai 1250A ir 2000A atjungimo jungiklių skirtumai?

A: Pagrindinis skirtumas yra vardinė srovės galia. 1250A tinka vidutinei apkrovai 110kV pastotes, o 2000A tinka stiprios srovės pagrindinių transformatorių įėjimo ir išėjimo grandinėms. The konstrukcija, izoliacijos klasė ir montavimo matmenys iš esmės yra vienodi.

2 klausimas: Ar šis 110kV 1250A 2000A atjungiklis gali būti naudojamas pakrantės arba labai užterštose vietose?

A: Taip. Galimi taršą mažinantys (W tipo) produktai, kurių valkšnumo atstumas yra 31,5 mm/kV. Jie naudojasi taršą mažinantys porcelianiniai arba kompozitiniai izoliatoriai, atsparūs druskos purslams ir dulkių korozijai.

3 klausimas: kokią techninę pagalbą „Usune“ gali teikti kaip tiekėjas?

A: Galime pateikti atrankos sprendimus, montavimo brėžinius, paleidimo vietoje nurodymus ir nemokamą remontą paslaugas garantiniu laikotarpiu. Standartiniai modeliai pristatomi greitai, kad atitiktų laiko reikalavimus galiai tinklo projektai.
