Zhejiang Usune Electric Co., Ltd. yra profesionali gamykla, integruojanti mokslinius tyrimus ir plėtrą, projektavimą, gamybą ir pardavimą. Jos pagrindinė produktai apima 12kV～245kV vidaus ir lauko aukštos įtampos vakuuminius grandinės pertraukiklius, SF6 grandinės pertraukiklius, apkrovą jungikliai ir įvairūs atjungiamieji jungikliai. Tai patikimas profesionalus energetikos projektų tiekėjas vidaus ir tarptautiniu mastu.
„Usune Gw4 Disconnect Switch“ yra specialiai sukurtas trifazėms kintamosios srovės 50 Hz/60 Hz maitinimo sistemoms. Jo pagrindinis funkcija yra prijungti arba atjungti aukštos įtampos grandines esant įtampai, be apkrovos ir užtikrinti matomumą elektros izoliacijos atstumas šynų, jungiklių, transformatorių ir kitų aukštos įtampos techninei priežiūrai įranga.
-GB 1985-2004: kintamosios srovės aukštos įtampos atjungikliai ir įžeminimo jungikliai
-IEC 62271-102: Aukštos įtampos skirstomieji ir valdymo įrenginiai
-GB/T 11022: Bendrosios aukštos įtampos skirstomųjų ir valdymo įrenginių specifikacijos

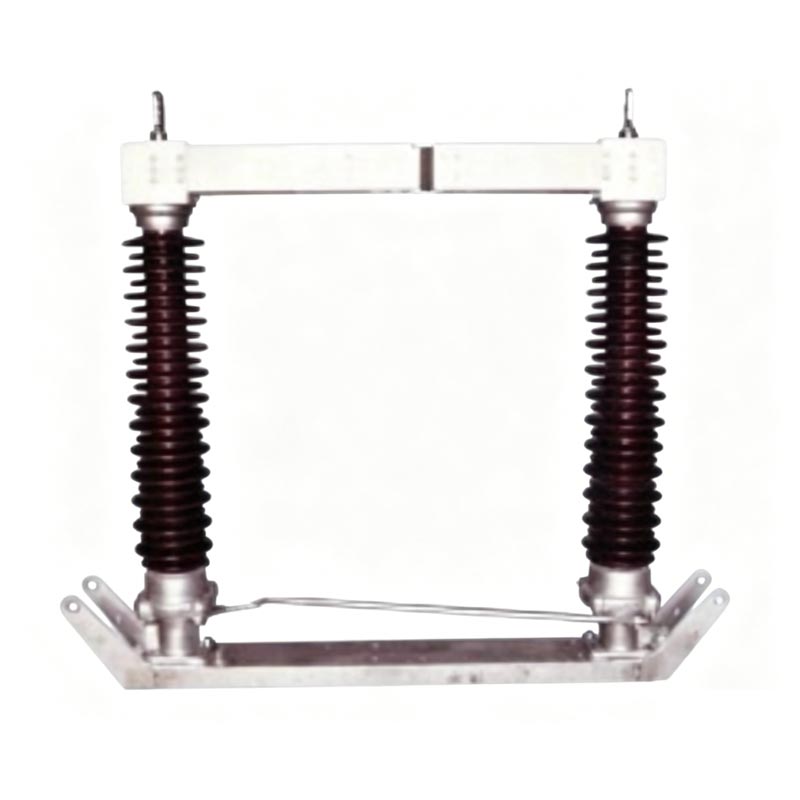

GW4 serija: dviejų stulpelių izoliatorius, horizontaliai besisukantis, pertraukiamo tipo
1. Dvigubo stulpelio izoliatoriaus konstrukcija, du stulpeliai vienoje fazėje sinchroniškai sukasi horizontaliai 90°.
2. Pagrindiniai kontaktai yra centre sulaužyti, sidabruoti variniai kontaktai, maža kontaktinė varža ir geras laidumas.
3. Pagrindas pagamintas iš karštai cinkuoto plieno, su sandariais guoliais, atsparus korozijai ir ilgaamžis.
4. GW4 atjungimo jungiklis gali būti komplektuojamas su vienpusiais arba dvipusiais įžeminimo jungikliais, su mechaniniais
blokavimas, užtikrinantis eksploatavimo saugumą.
5. Valdymo mechanizmas gali būti rankinis (CS14G, CS17G) arba elektrinis (CJ6B, CJ11, XCJ-I).
| Parametras | Specifikacija |
| Nominali įtampa | 126 kV (110 kV sistema) |
| Vardinis dažnis | 50 Hz |
| Nominali srovė | 630A, 1250A, 1600A, 2000A, 2500A |
| Nominali trumpalaikė atsparumo srovė (1 s) | 31.5kA, 40kA, 50kA |
| Vardinė didžiausia atsparumo srovė | 80kA, 100kA, 125kA |
| 1 min sausos kintamosios srovės atsparumo įtampai | - Į žemę: 140kV- Skersai pertraukos: 160kV |
| Veikimo temperatūra | -40°C iki +40°C |
| Aukštis virš jūros lygio | ≤ 2000 m |

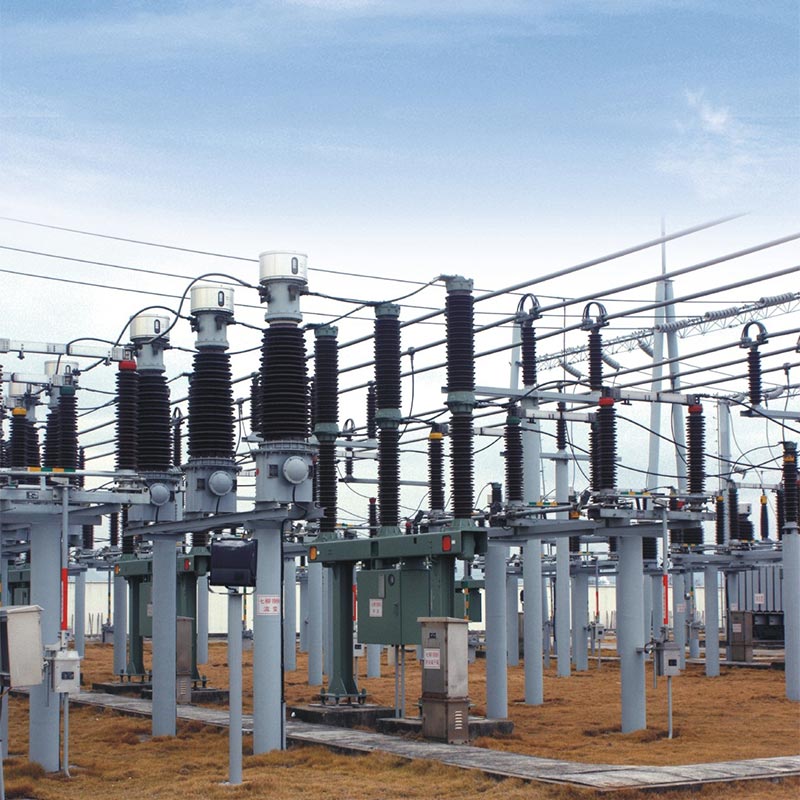

110kV... Vėjo pastotės projektas
Šis projektas yra šiauriniame regione, kuriame yra dideli temperatūrų skirtumai, todėl reikalinga didelė įranga patikimumas ir atsparumas šalčiui. Projekte buvo pasirinkti keli Usune GW4 atjungikliai, aprūpinti elektra mechanizmai ir dvipusiai įžeminimo jungikliai. Jau daugelį metų nuo eksploatacijos pradžios įranga veikė stabiliai, su patikimais mechaniniais veiksmais ir puikiu atsparumu korozijai, efektyviai užtikrinant pastočių priežiūros saugumą ir kasdienio veikimo efektyvumas, pelnantis didelį vartotojo pagyrimą.
| Prekė | Vienetas | Parametrai | |||||
| Nominali įtampa | kV | 40.5 | 72.5 | 126 | 145 | ||
| Vardinis izoliacijos lygis | 1 min maitinimo dažnio atsparumo įtampa (efektyvioji vertė) | Ant žemės | kV | 95 | 160 | 230 | 275 |
| Lūžis | kV | 118 | 200 | 230+70 | 275+85 | ||
| Vardinė žaibo impulso atsparumo srovė (pika) | Ant žemės | kV | 185 | 350 | 550 | 650 | |
| Lūžis | kV | 215 | 410 | 550+110 | 650+120 | ||
| Vardinis dažnis | Hz | 50/60 | |||||
| Nominali srovė | A | 630–4000 | 630–4000 | 630–4000 | 630–4000 | ||
| Nominali trumpalaikė atsparumo srovė | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Vardinė didžiausia atsparumo srovė | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Nominali trumpojo jungimo trukmė | Peilis/Kardas | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Nominali mechaninė gnybtų apkrova | Horizontalus ir vertikalus | N | 1250 | 1250 | 1250 | 1250 | |
| Horizontalus | N | 750 | 750 | 750 | 750 | ||
| Vertikali jėga | N | 1000 | 1000 | 1000 | 1000 | ||
| Šliaužimo atstumas | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mechaninis gyvenimas | Laikai | 5000 | 5000 | 1000 | 5000 | ||
| Variklio pavara | Modelis | CJ | CJ | CJ | CJ | ||
| Variklio įtampa | V | AC380, AC220, DC220, DC110 | |||||
| Įtampos valdymo kilpa | V | AC380, AC220, DC220, DC110 | |||||
| Taškai, uždarymo laikas | s | 7±1 | |||||
|
Žmogaus pavara |
Modelis | CS14 CS17 | |||||
| Elektromagnetinio užrakto įtampa | V | AC220, DC220, DC110 | |||||
• Izoliatoriai: nėra įtrūkimų, pažeidimų ar nešvarumų.
• Kontaktai: švarus, sidabruotas paviršius nepažeistas.
• Tvirtinimo detalės: visi varžtai priveržti.
• Mechanizmas: Sklandus sukimasis; sutepkite judančias dalis.
• Izoliatoriaus vertikalumas: sureguliuokite tarpiklius (ne daugiau kaip 3 mm vienoje vietoje).
• Trifazis sinchronizavimas: sureguliuokite švaistiklio svirtį ir sujungimo strypus.
• Kontaktinis slėgis: Užtikrinkite tinkamą įkišimą ir slėgį.
• Veikti tik esant BE APkrovos; patvirtinkite, kad grandinės pertraukiklis atidarytas.
• Rankinis valdymas: naudokite valdymo rankenėlę; vengti per didelės jėgos.
• Motorizuotas valdymas: naudokite vietinį/nuotolinį valdymą; monitoriaus padėtis.
• Blokavimas: nenaudokite jėgos, jei užblokuotas.
• Periodinis kapitalinis remontas: kas 1–2 metus.
• Nuvalykite izoliatorius ir kontaktus; užtepkite pramoninį vazeliną.
• Sutepkite guolius ir transmisijos dalis.
• Patikrinkite, ar neatsilaisvinę varžtai, nesusidėvėję kontaktai ir nepažeistas izoliatorius.
• Po trumpojo jungimo: nedelsdami patikrinkite.
• Neveikia: patikrinkite blokavimą, užstrigusią jungtį arba variklio gedimą.
• Asinchroninės fazės: sureguliuokite skersinių jungčių strypus.
• Kontaktų perkaitimas: Išvalykite ir priveržkite; patikrinkite sidabravimą.
A: Ne. GW4 atjungimo jungiklis tinkamas tik izoliuoti ir perjungti tik esant įtampai, be apkrovos sąlygomis. Jis neturi lanko gesinimo galimybių ir griežtai draudžiama jį naudoti esant apkrovai. Tai turi būti naudojamas kartu su grandinės pertraukikliu.
A: Mechaninis blokavimas užtikrina saugų veikimo seką: pagrindinis jungiklis atidarytas → įžeminimo jungiklis uždarytas; įžeminimo jungiklis atidarytas → pagrindinis jungiklis uždarytas, kad būtų išvengta netinkamo veikimo ir užtikrinamas priežiūros saugumas personalas.
A: Standartinis tipas tinka aplinkai, kurios aukštis virš jūros lygio ≤2000m ir temperatūra nuo -40 ℃ iki +40 ℃, kurios gali patenkinti daugumos lauko pastočių poreikius; specialiose dideliame aukštyje arba labai užterštose vietose, Galima pritaikyti sustiprintos izoliacijos ir antikorozinius sprendimus.
