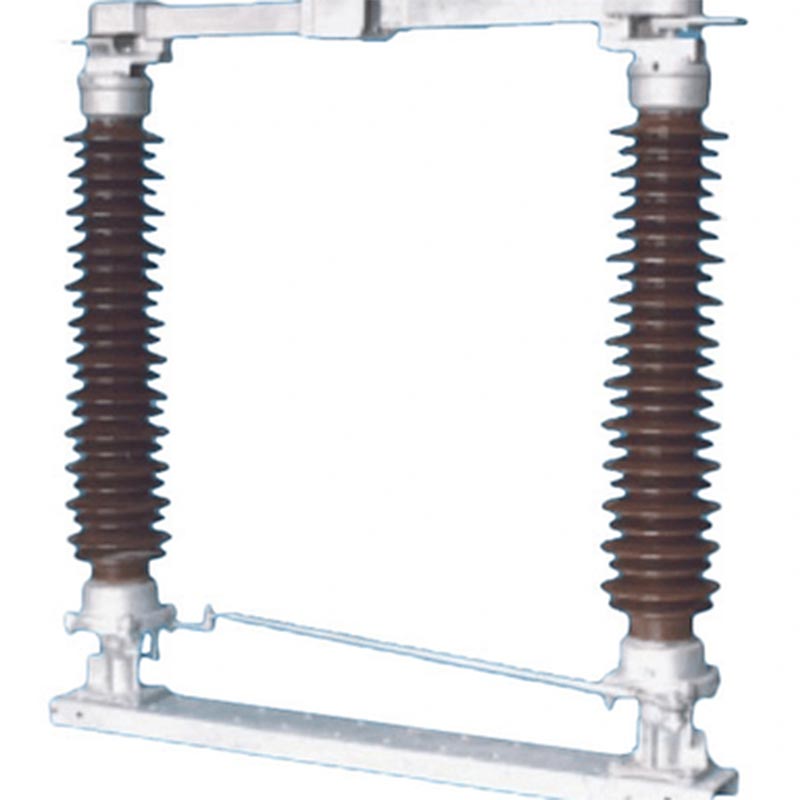

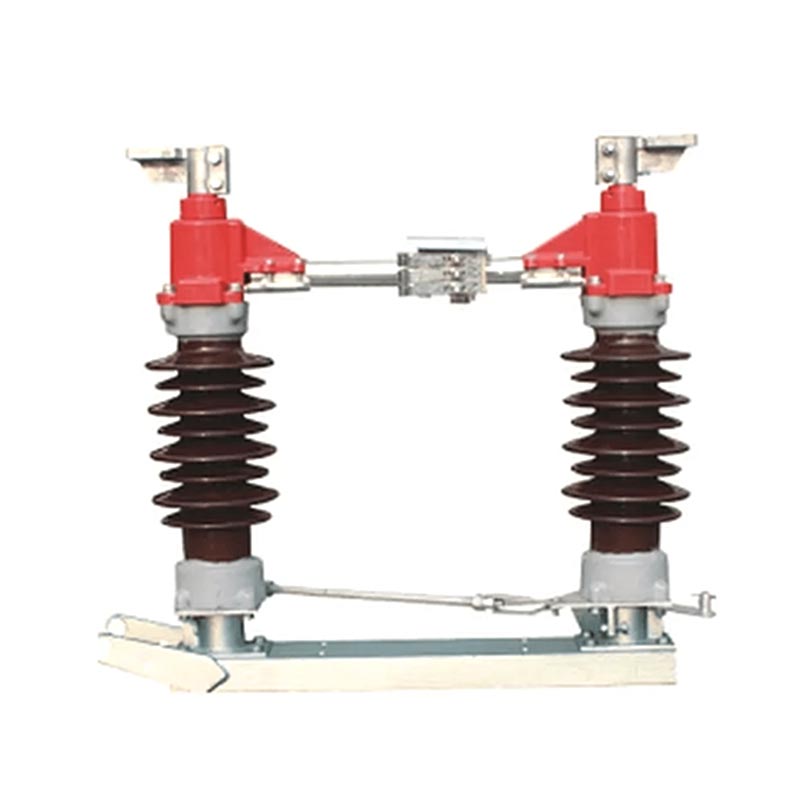

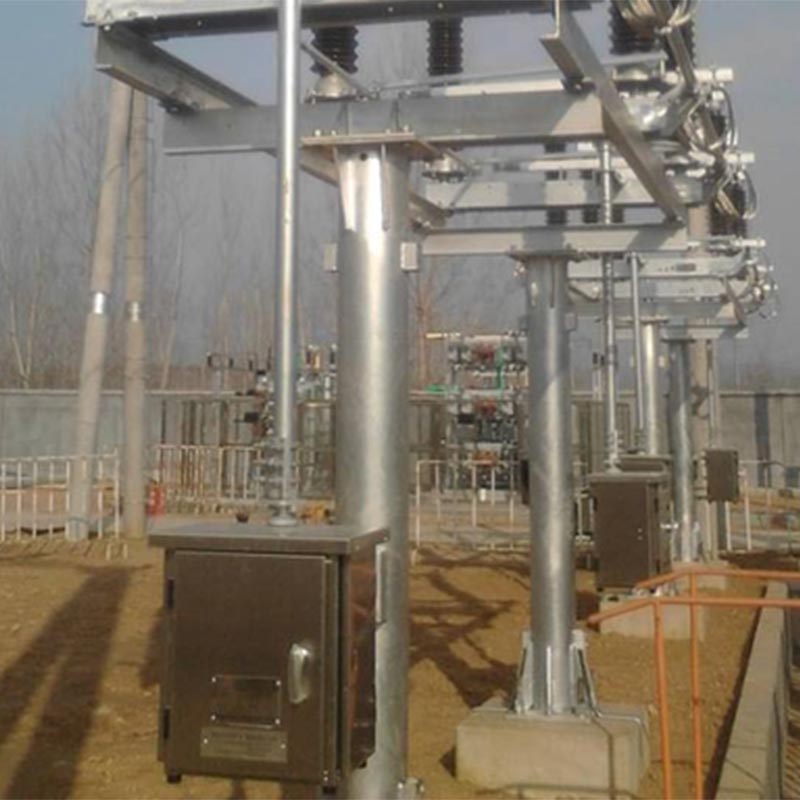

Izoliacinis jungiklis lauko rankiniu būdu motorizuotas yra pagrindinis Usune produktas, specialiai sukurtas lauko kintamajai srovei. grandinės, kurių vardinis dažnis yra 50 Hz ir vardinė įtampa 35 kV ~ 170 kV. Tai yra pagrindinė įranga, skirta užtikrina saugų ir stabilų elektros sistemų veikimą ir gali būti pagrindinis šios serijos įrenginys išvestiniai produktai. Produktai gaminami griežtai laikantis IEC 62271-102 "Aukštos įtampos kintamoji srovė atjungimo jungikliai ir įžeminimo jungikliai“ ir IEC 60694 „Bendrosios aukštos įtampos skirstomųjų įrenginių techninės sąlygos ir valdymo įtaisai“, užtikrina profesionalią patirtį ir gaminio patikimumą.
Šis jungiklis, turintis horizontalią sukamąją perjungimo struktūrą, pasižymi aukštu izoliacijos lygiu ir stipria tarša atsparumas, stabilus mechaninis veikimas ir patogus montavimas bei priežiūra. Jis palaiko ir rankinį, ir elektrinis veikimas ir, jei reikia, gali būti sukonfigūruotas su įžeminimo jungikliu. Jis pritaikomas atšiaurioms lauko sąlygoms aplinka, tokia kaip didelis aukštis, žema temperatūra ir didelė tarša. Kaip patikimas tiekėjas, Usune griežtai laikosi tarptautinių standartų ir griežtai kontroliuoja produktų kokybę, kad klientams teiktų aukštos kokybės, saugūs ir patvarūs atjungimo jungikliai.
Lauko rankinis motorizuotas izoliacinis jungiklis plačiai naudojamas lauko energijos perdavimo ir paskirstymo sistemose elektros tinkluose, pramonės ir kasybos įmonėse, miestų statyboje ir naujos energijos gamyboje. Tai yra tinka tais atvejais, kai reikalingas dažnas maitinimo izoliavimas ir saugos priežiūra, ir yra ypač gerai pritaikytas atšiaurioms lauko aplinkoms, efektyviai užtikrinant energijos tiekimo tęstinumą ir saugumą.
Produktas pasižymi puikiomis techninėmis savybėmis ir atitinka įvairias specifikacijas. Pagrindiniai jo parametrai yra
taip:
- Nominali įtampa: 35kV ~ 170kV
- Nominali srovė: 630A~2500A
- Nominali trumpalaikė atsparumo srovė: 20kA/s ~ 50kA/s
- Nominali didžiausia atsparumo srovė: 50 kA ~ 125 kA
- Pagrindinės grandinės varža: ≤125μΩ (kinta priklausomai nuo modelio)
- Vienos minutės galios dažnio atsparumo įtampa: 80kV ~ 200kV
- Žaibo impulso atsparumo įtampa: 115kV ~ 860kV (kinta priklausomai nuo modelio ir įžeminimo jungiklio)
- Veikimo mechanizmas: rankinis (CS11, CS17D, CS14G serijos) arba elektrinis (CJ2 tipas)

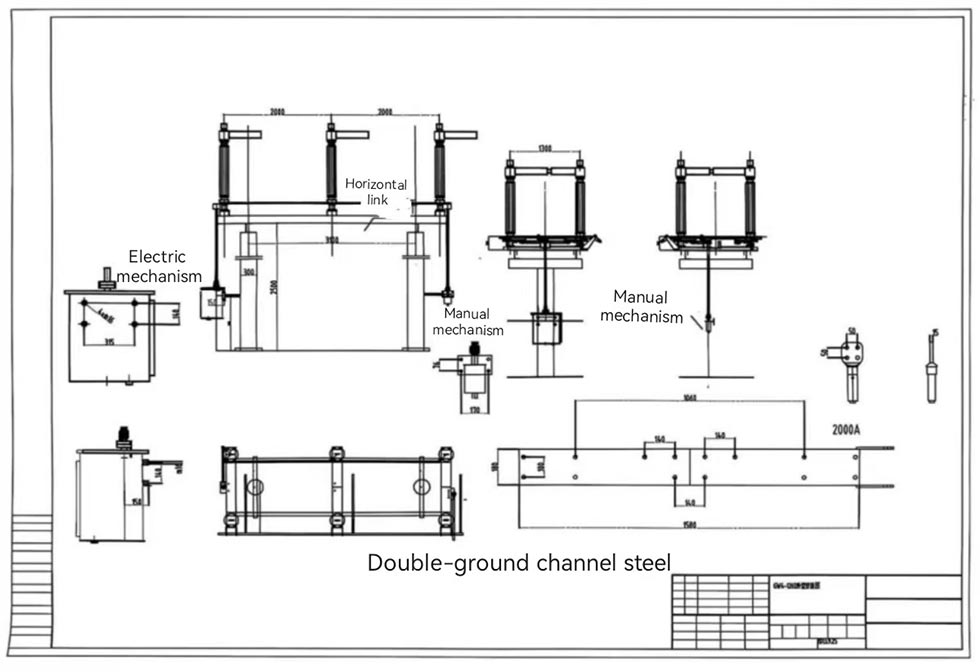

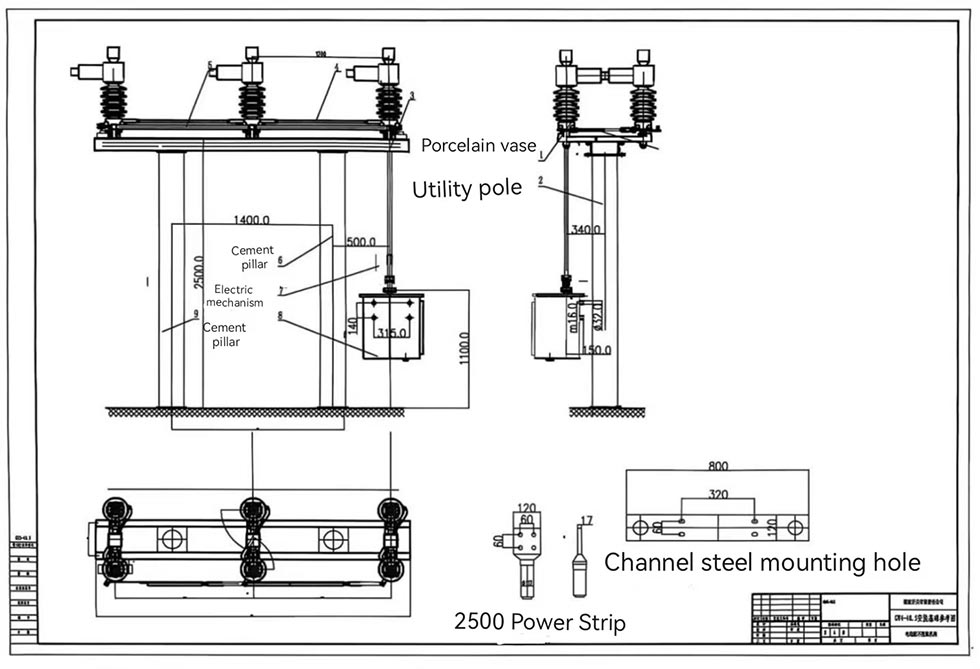

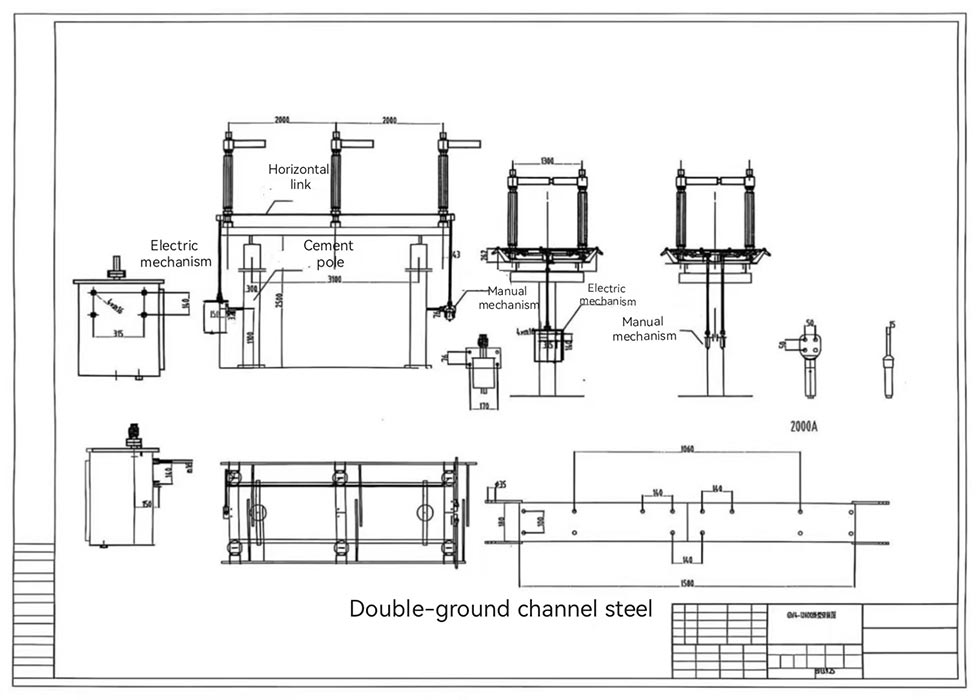

Izoliacinis jungiklis lauko rankiniu būdu motorizuotas naudoja dvigubą rankos paspaudimo struktūrą. Kiekviena fazė susideda iš pagrindo, stulpelių izoliatoriai, išeinantys gnybtai ir kontaktai. Du stulpelių izoliatoriai sumontuoti lygiagrečiai vienas kitam guolių lizdai abiejuose pagrindo galuose ir statmenai pagrindui. Pagrindinė laidžioji dalis sukasi maždaug 90° su stulpelių izoliatoriais. Viduriniame kontakte yra savaime išsivalanti besisukanti konstrukcija, kuri pašalina dulkes ir nešvarumai nuo kontakto atidarymo ir uždarymo metu, užtikrinant patikimą kontaktą. Besisukančios dalys yra sandarios, priežiūros nereikalaujantis dizainas, o transmisijos komponentuose naudojami nerūdijančio plieno kaiščiai ir molibdenas disulfido turinčios nailoninės įvorės, kurios yra atsparios korozijai ir nerūdijančios.
Kontaktiniams pirštams naudojama naujo tipo didelio stiprumo, didelio laidumo ir didelio elastingumo medžiaga. Jie remiasi savo elastingumą, kad suspaustų kontaktus, išvengiant kontakto gedimo dėl spyruoklinės korozijos ir karščio atkaitinimo. Ši laidus komponento struktūra gavo nacionalinį naudingojo modelio patentą.
Pritaikomas ≤2000m aukščiui, aplinkos temperatūrai nuo -40℃ iki +40℃, vėjo greičiui ≤34m/s ir seisminiam intensyvumui ≤8 laipsnių. Valkšnumo atstumas atitinka III arba IV klasės GB/T5582 reikalavimus. Stiprus atsparumas taršai ir apledėjimas (ledo storis ≤10mm).
Palaiko tiek rankinį, tiek elektrinį valdymą, galima pasirinkti pagal poreikį. Rankinį mechanizmą lengva valdyti elektrinis mechanizmas (CJ2 tipas) yra varomas kintamosios srovės varikliu per reduktorių, todėl užtikrina didelį efektyvumą ir darbą taupantis našumas.

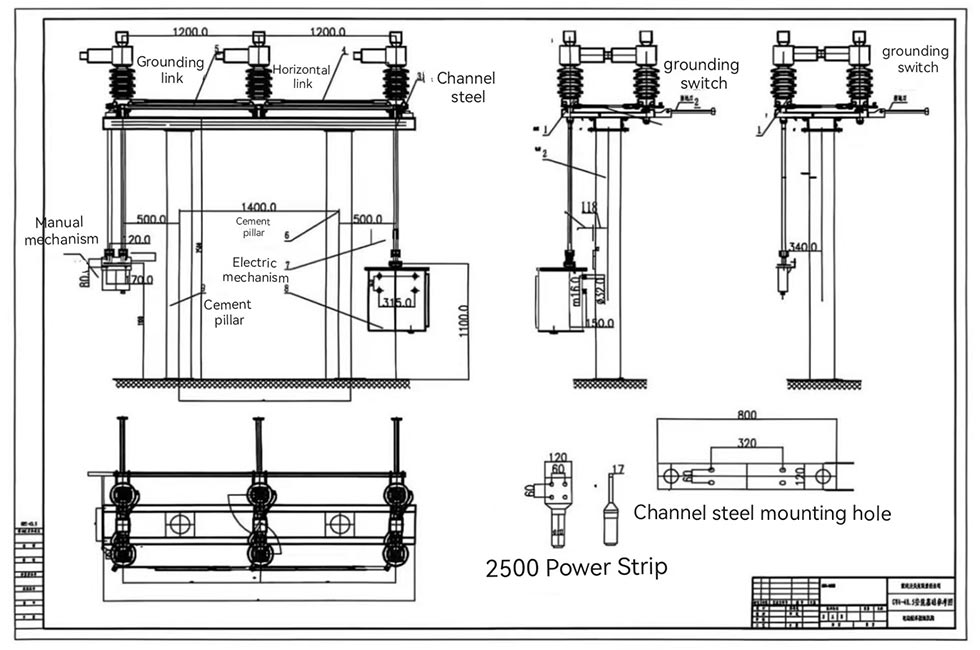

Kai įrengtas įžeminimo jungiklis, pagrindinė laidžioji grandinė ir įžeminimo jungiklis yra patikimi blokuojamas, užtikrinant, kad įžeminimo jungiklis negalėtų užsidaryti, kai pagrindinė grandinė uždaryta, ir atvirkščiai, užkirsti kelią atsitiktiniam veikimui.
Faziniai ir vertikalūs švaistikliai turi tvirtinimo struktūrą, todėl nereikia kaiščių ir suvirinimas, todėl įrengimo efektyvumas yra aukštas. Besisukančios dalys nereikalauja priežiūros, todėl supaprastinama kasdienybė patikros ir techninė priežiūra, sumažinant ilgalaikes eksploatavimo išlaidas.

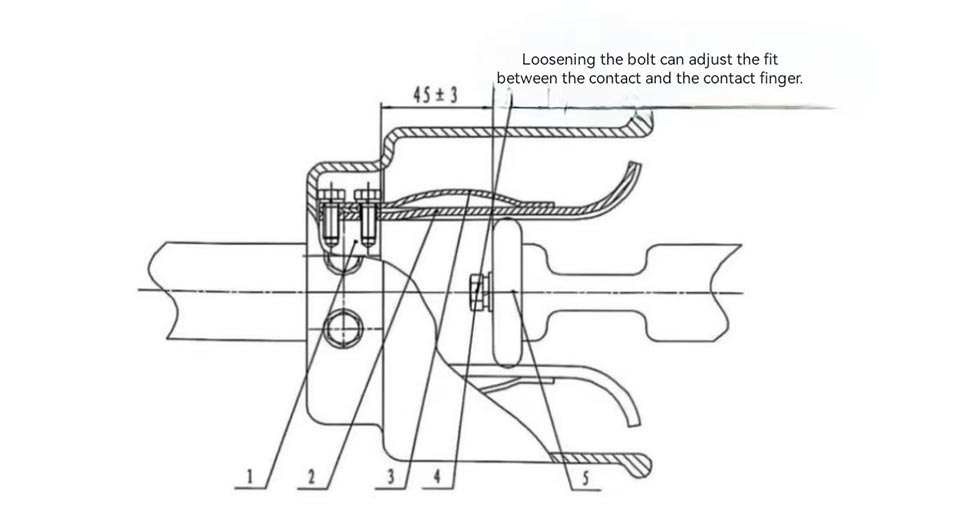

1. Pirštų prisilietimo pagrindas
2. Pirštų prisilietimas
3. Magnetinė užrakto plokštė
4. Varžtas
5. Susisiekite
2 pav. Dominuojančių elektrinių kontaktinių taškų schema

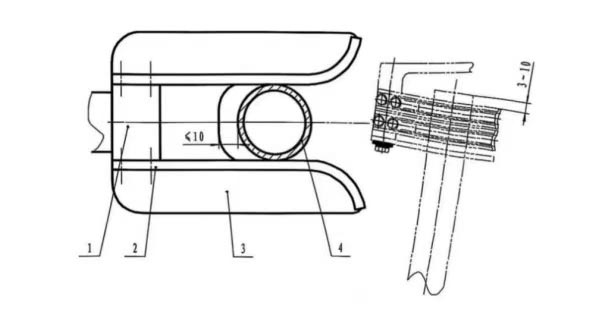

1. Įžeminimo peilio statinė kontaktinė galvutė
2. Kontaktinis pirštas
3. Padėties nustatymo plokštė
4. Šlifavimo peilio vamzdis
3 pav. Įžeminimo vamzdžio ir padėties plokštės padėties schema

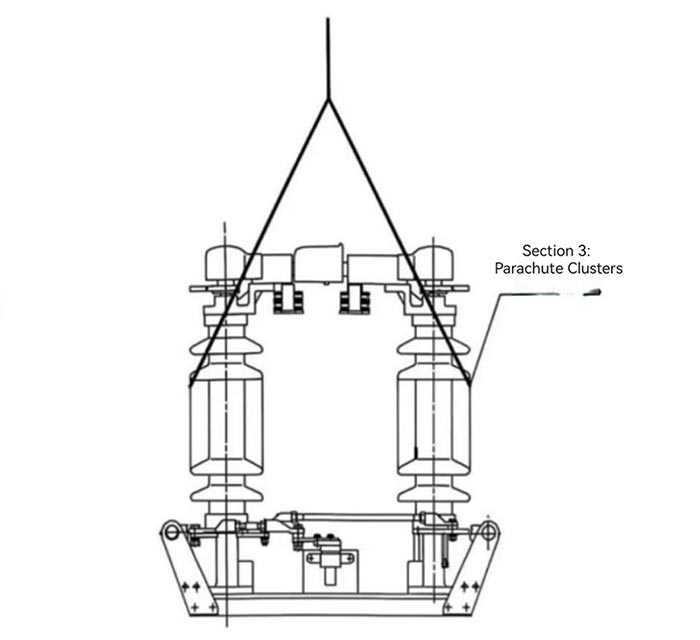

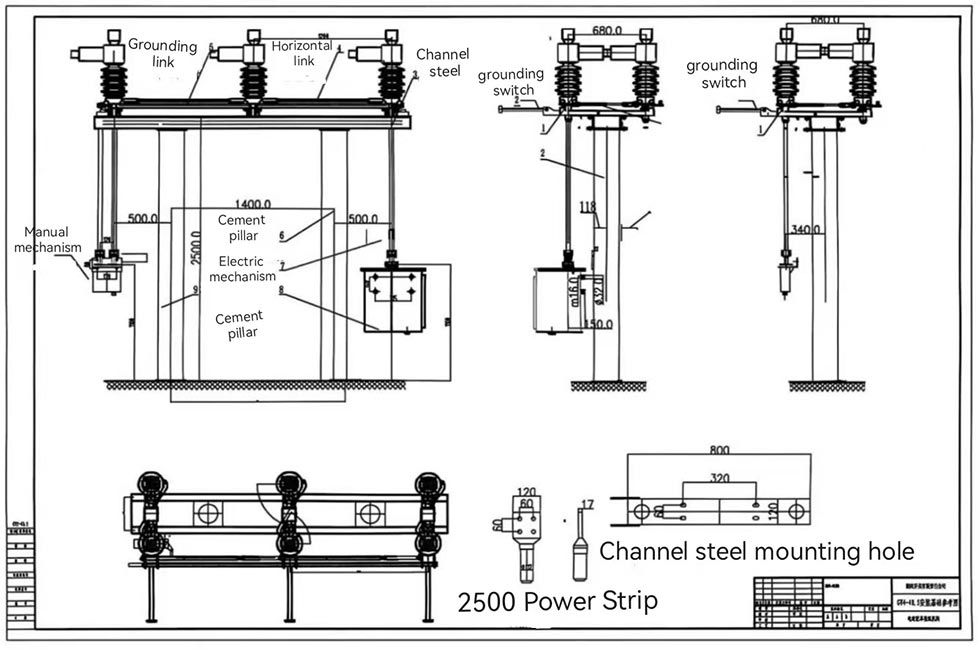

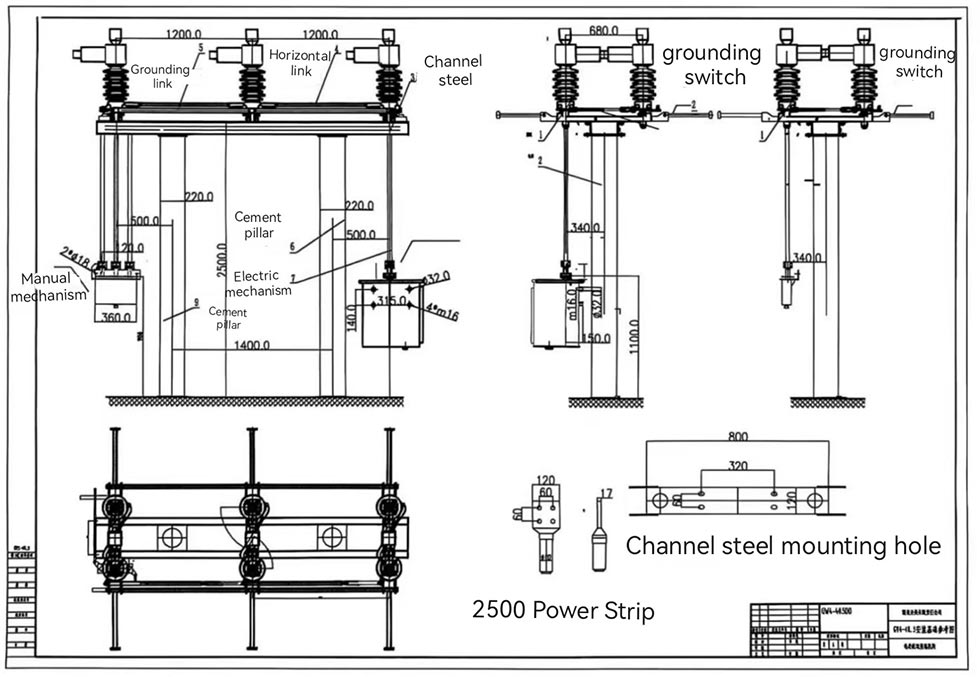

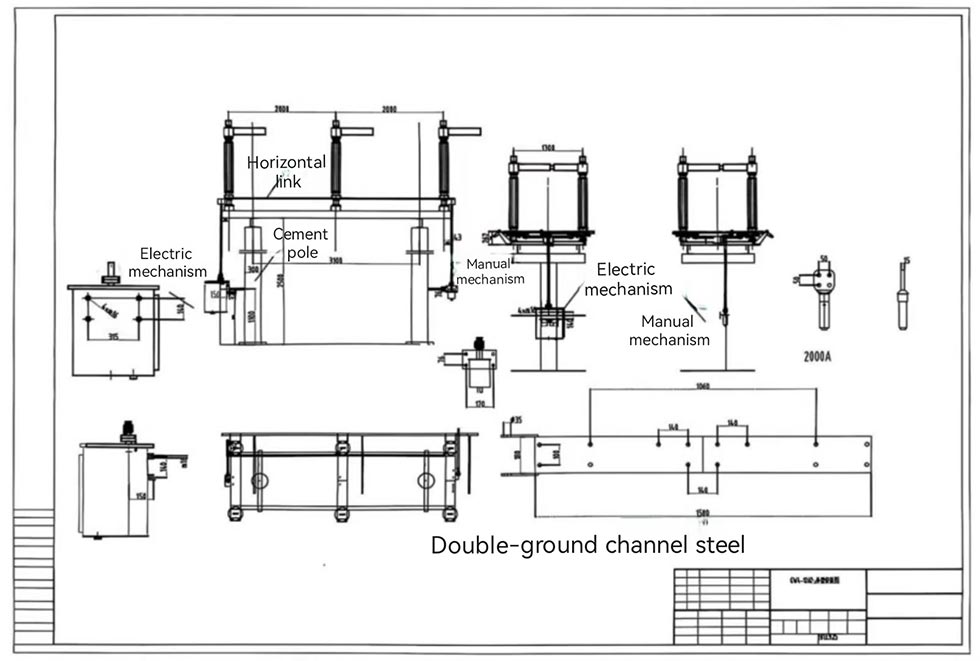

4 pav. Kėlimo schema
Atvejo tyrimas: didelio aukščio elektros tinklo projektas Vakarų Kinijoje
Vakarų Kinijos elektros tinklų įmonė vykdo 110 kV perdavimo linijos atnaujinimo projektą. Įsikūręs adresu an 1800 m aukštyje, projekte vidutinė metinė temperatūra yra nuo -15 ℃ iki 25 ℃, dažnai pučia stiprūs vėjai ir gausus sniegas žiemą. Projekte buvo pasirinkti Usune GW4(A)-126(D)(W)/1250 atjungiamieji jungikliai (su CJ2 elektriniai veikimo mechanizmai ir įžeminimo jungikliai). Per pastaruosius trejus metus produktas buvo pademonstruotas puikus prisitaikymas prie aplinkos, be izoliatoriaus pažeidimo ar kontaktinio perkaitimo. Atidarymas ir uždarymas veikia sklandžiai ir gali normaliai veikti net ir žiemą susikaupus 8 mm ledui, užtikrinant stabilus elektros tinklo darbas. „Usune“, kaip gamintojas, teikė montavimo vietoje nurodymus ir reguliariai projekto techninės priežiūros paslaugas, pelnydami aukštus užsakovo pagyrimus.
A1: Pagrindinė padidėjusio rankinio veikimo sukimo momento priežastis yra ta, kad besisukančiose dalyse esanti tepimo alyva pavarų dėžė išdžiūvo, tapo nešvari arba surūdijo veleno kaiščiai, todėl pavara padidėja pasipriešinimas. Sprendimas: pirmiausia sustabdykite veikimą. Patvirtinus, kad izoliacinis jungiklis yra atviroje padėtyje ir aukštos įtampos linija įžeminama, išardykite besisukančias dalis, nuvalykite susikaupusius nešvarumus ir rūdis ir užtepkite atitinkamą kiekį lubrikanto. Jei problema išlieka, susisiekite su „Usune“ garantinio aptarnavimo komanda profesionalus remontas. Usune gamykla turi profesionalų remonto personalą ir atsargines dalis, kad laiku būtų teikiama pagalba.
A2: Jis gali būti naudojamas vietose, kuriose yra lengva ar vidutinė cheminė korozija. Pagrindinės atsargumo priemonės: 1. Informuokite tiekėją aplinkos korozijos lygis užsakant. „Usune“ pritaikys antikorozinį apdorojimą (pvz., karštą panardinimą). armuoto plieno detalių cinkavimas ir specialių antikorozinių izoliatorių parinkimas); 2. Reguliariai valykite izoliatorių ir laidžiųjų dalių paviršius, kad būtų pašalintos ėsdinančios medžiagos; 3. Sutrumpinkite eilinį patikrinimą ciklą, sutelkiant dėmesį į kontaktinio paviršiaus ir izoliatoriaus būklės patikrinimą ir nedelsdami pakeiskite pažeistas dalis. Už vietose, kuriose yra stipri cheminė korozija, dėl pritaikytų sprendimų kreipkitės į Usune techninį skyrių.
Kiekvienas „Usune“ izoliacinis jungiklis lauko rankiniu būdu yra aprūpintas visais montavimo priedais ir kliento užsakytas veikimo mechanizmas, gaminio sertifikatas, montavimo ir naudojimo vadovas, ir priedų sąrašą. Kaip Kinijoje įsišaknijusi tiekėja, Usune turi visapusišką gamybos ir garantinio aptarnavimo sistemą: gamykloje taikomas griežtas kokybės tikrinimo procesas, siekiant užtikrinti, kad kiekvienas produktas būtų kvalifikuotas prieš išvežant iš gamykla; garantinio aptarnavimo komanda teikia vietoje diegimo, derinimo, priežiūros ir kt paslaugas, reaguodamas į klientų poreikius 24 valandas per parą ir yra įsipareigojęs teikti aukštos kokybės produktus ir dėmesingas klientų aptarnavimas namuose ir užsienyje, kuriant ilgalaikius ir stabilius bendradarbiavimo santykius.
