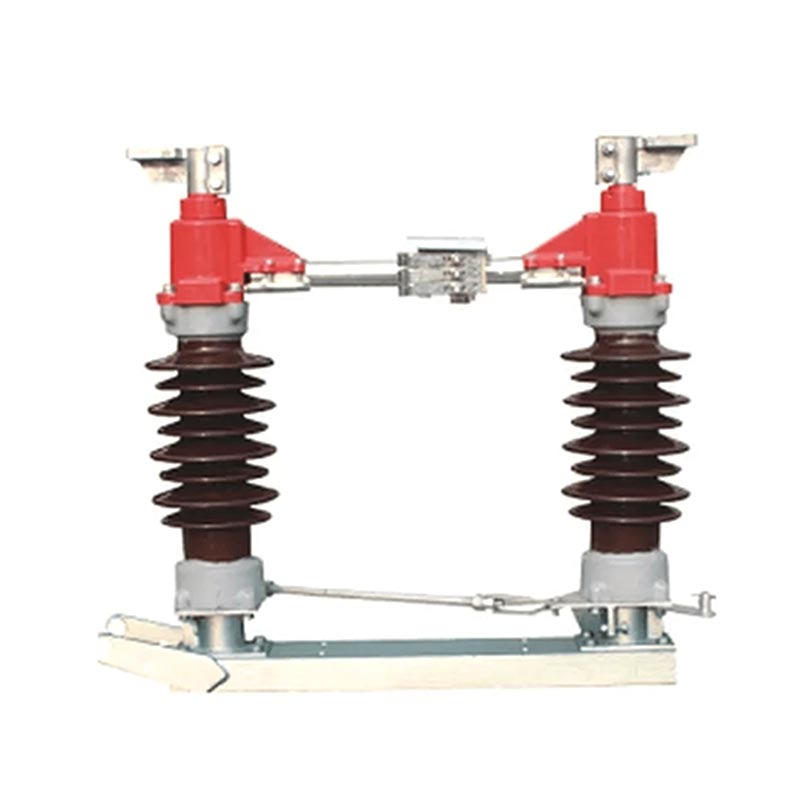

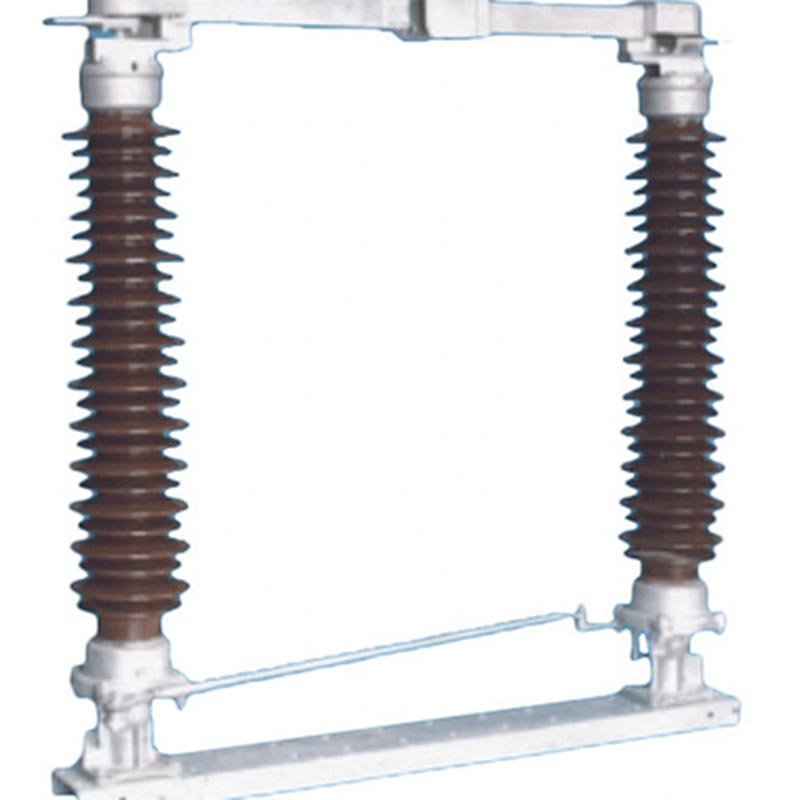

Lauko pastotės atjungimo jungiklis

Usune GW4 serijos lauko pastotės atjungimo jungiklis yra pagrindinis produktas, sukurtas nepriklausomai ir Gamintojas Usune. Jis tinka kintamosios srovės grandinėms, kurių vardinis dažnis yra 50 Hz ir vardinė įtampa nuo 35 kV iki 170kV. Pirmiausia naudojamas grandinės atidarymui ir uždarymui be apkrovos, tai yra būtina sauga elektros perdavimo ir paskirstymo sistemų komponentas. Jis taip pat gali būti pagrindinis išvestinių produktų vienetas toje pačioje serijoje, siūlanti didelį išplečiamumą, kad būtų patenkinti įvairūs projektų poreikiai.

Lauko pastotės atjungimo jungiklis turi horizontalią sukamąją perjungimo struktūrą, pasižyminčią stabilumu mechaninės savybės, aukštas izoliacijos lygis, stiprus atsparumas taršai ir patogus montavimas priežiūra. Jis efektyviai izoliuoja maitinimo šaltinius, užtikrina elektros įrangos priežiūros saugumą ir užbaigia tuščiosios eigos perjungimo operacijas, todėl tinka įvairioms atšiaurioms lauko aplinkoms, pvz., aukštai aukštis virš jūros lygio, žema temperatūra ir didelė tarša.

Pagrindinės gaminio funkcijos

1. Maitinimo izoliacija: efektyviai atjungia įrangą nuo elektros tinklo, užtikrinant priežiūros saugumą personalas ir įranga;
2. Ilgalaikė apkrova: gali stabiliai išlaikyti vardinę apkrovos srovę ilgą laiką, užtikrinant nuolatinę galią tiekimas;
3. Perjungimas be apkrovos: užbaigia neapkrautų linijų ir transformatorių tuščiosios eigos perjungimą, taip pat šynų perjungimą veikla, tenkinanti lankstaus elektros tinklo reguliavimo poreikius;
4. Įžeminimo apsauga: galima sukonfigūruoti su įžeminimo jungikliu, kad būtų užtikrintas patikimas grandinės įžeminimas, toliau didinant eksploatavimo saugą.

Atitikties standartai

Siekiant užtikrinti gaminio kokybę ir eksploatavimo saugumą, Usune GW4 serija griežtai laikosi tarptautinių autoritetingus standartus, įskaitant IEC 62271-102 „Aukštos įtampos kintamosios srovės atjungimo jungikliai ir įžeminimo jungikliai“ ir IEC 60694 „Aukštos įtampos skirstomųjų ir valdymo įrenginių bendrosios techninės sąlygos“. Gamykla įgyvendina a griežtas kokybės tikrinimo procesas. Prieš išleidžiant kiekvieną gaminį, atliekamas išsamus veikimo patikrinimas gamykloje, kad visi parametrai atitiktų standartinius reikalavimus.

Gaminio techniniai parametraiUsune GW4 seriją sudaro keli modeliai, tokie kaip GW4(A)-35(D)(W), GW4(A)-126(D)(W), ir GW4(A)-170(D)(W), kurių vardinė srovė svyruoja nuo 630A iki 2500A, tinka įvairiems įtampos lygiams ir apkrovai scenarijai. Pagrindiniai techniniai parametrai (pagrindiniai rodikliai) yra šie:

Be to, gaminiuose yra CS11, CS17D ir CS14G rankinio valdymo mechanizmai ir CJ2 elektrinis operating mechanisms. Auxiliary switch configurations are optimized according to the mechanism type to ensure flexible and reliable operation.

Pagrindinė produkto struktūra

1. Sandarus guolio korpusas

Dvigubo sandarinimo konstrukcija, veleno agregatą palaiko du radialiniai rutuliniai guoliai, veiksmingai užkertantys kelią drėgmės, dulkių ir kenksmingų dujų įsiskverbimas.

2. Savaime veikiantis kontaktinis pirštas

Viduriniame kontakte naudojamas savaime veikiantis kontaktinis pirštas, todėl nereikia spyruoklės. It relies on its own elastingumas prispausti kontaktą, užtikrinant stabilų kontaktą ir sumažinant priežiūros išlaidas.

3. Blokavimo struktūra

Pagrindinė laidžioji grandinė ir įžeminimo jungiklis yra su blokavimo mechanizmu, užtikrinančiu, kad įžeminimo jungiklis negali užsidaryti, kai pagrindinė grandinė uždaryta, ir atvirkščiai, užkertant kelią netinkamam veikimui.

4. Lankstus ryšys

Lanksti jungtis išeinančio pagrindo viduje yra tvirtai pritvirtinta prie laidžiojo strypo ir gnybtų plokštės. Be aliejaus savaime tepantys guoliai užtikrina sklandų sukimąsi ir prailgina tarnavimo laiką.

Pagrindinės savybės

1. Profesionalus dizainas + patentinė apsauga

Usune turi profesionalią tyrimų ir plėtros komandą, turinčią ilgametę patirtį aukštos įtampos elektros įrangos projektavimo srityje. The GW4 serijos laidžių komponentų struktūra gavo nacionalinį naudingojo modelio patentą. Kontaktinis pirštas naudoja a nauja medžiaga, pasižyminti dideliu stiprumu, dideliu laidumu ir dideliu elastingumu, išvengiant tokių problemų kaip spyruoklinė korozija, sumažinta suspaudimo jėga dėl karščio atkaitinimo ir padidėjusi kontaktinė varža.

2. Brandus našumas + patikima technologija

GW4 serija buvo rinkoje daugelį metų, pasižyminti brandžia gamybos technologija ir stabiliu našumu. Besisukančių komponentų konstrukcija nereikalauja priežiūros, o transmisijos dalyse naudojami nerūdijančio plieno kaiščiai, suporuoti su molibdeno disulfido turinčiomis nailoninėmis įvorėmis. Plieninės dalys yra karštai cinkuojamos, kad būtų užtikrintas sklandumas eksploatacija ir ilgalaikė rūdžių prevencija.

3. Standartų laikymasis + griežta kokybės kontrolė

Kaip profesionalus gamintojas, Usune savo gamybos procese griežtai laikosi tarptautinių standartų. The gamykla gali pasigirti visapusiška kokybės kontrolės sistema, kuri prižiūri visą procesą nuo žaliavų įsigijimo gaminio surinkimui ir testavimui. Produktai praėjo daugybę autoritetingų testų ir sertifikatų bei jų našumas yra plačiai pripažintas pramonėje.

4. Patikima kokybė + visapusiškas aptarnavimas

„Usune“ teikia pirmenybę klientų pasitenkinimui, teikdama išsamias konsultacijas prieš pardavimą, montavimo gaires ir aptarnavimo po pardavimo paslaugos. Produktai turi ilgą tarnavimo laiką ir mažas priežiūros išlaidas bei gamyklą teikia visapusišką aptarnavimą po pardavimo, kad išspręstų klientų problemas.

Taikymo aplinka

Usune GW4 serijos lauko pastotės atjungimo jungiklis skirtas atšiaurioms lauko aplinkoms, eksponuojant stiprus prisitaikymas prie aplinkos. Eksploatavimo sąlygos turi atitikti šiuos reikalavimus: aukštis virš jūros lygio 2000m; aplinkos temperatūra -40℃ iki +40℃; vėjo greitis ne didesnis kaip 34m/s; seisminis intensyvumas ne didesnis kaip 8 laipsniai; apledėjimo storis ne didesnis kaip 10 mm; nėra didelių dulkių, cheminės korozijos, stiprios vibracijos ir degiųjų/sprogiųjų medžiagų pavojus; ir lygus montavimo pamatas. Jei vartotojo taikomosios programos aplinka viršija Aukščiau pateiktus reikalavimus, su Usune galima derėtis dėl pritaikyto sprendimo.

Realaus pasaulio taikymo atvejis

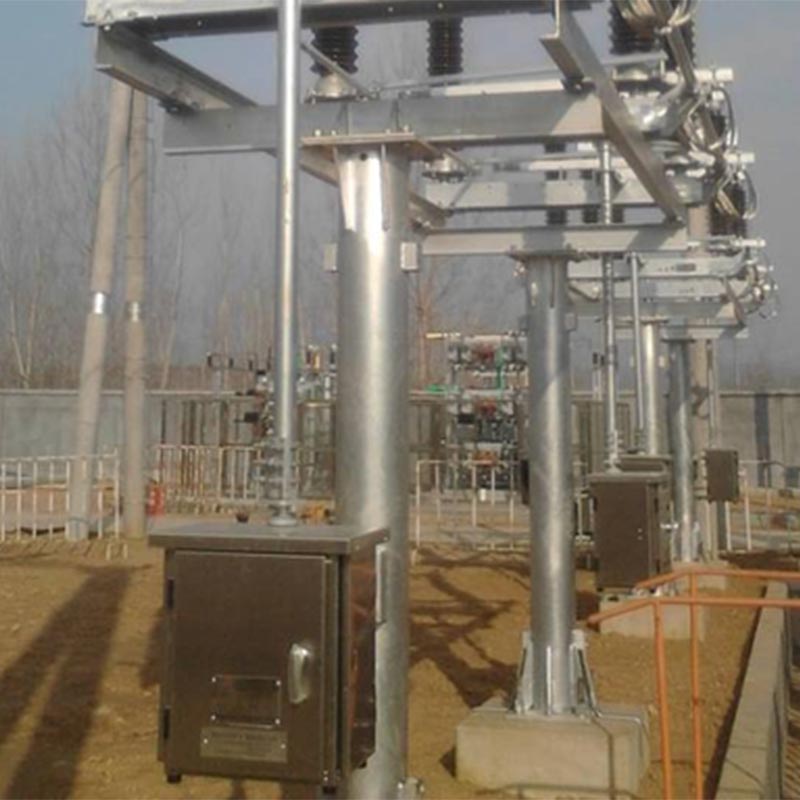

Projekto pavadinimas: 110kV lauko pastotės renovacijos projektas Šiaurės Kinijoje

Projekto aplinkybės: ši pastotė yra šiauriniame Kinijos mieste, kur žiema atšiauri (minimali temperatūra –35 ℃) ir dažni stiprūs vėjai. Originalus atjungimo jungiklis nukentėjo dėl prastos žemos temperatūros atsparumas, nestabilus veikimas ir didelės priežiūros išlaidos. Po išsamaus palyginimo projekto komanda pasirinko Usune GW4-126(D)(W)/1250 lauko pastotės atjungimo jungiklį. „Usune“ pateikė visą produktą komplekto ir montavimo vadovavimo paslaugos.

Naudojimo rezultatai: Produktas stabiliai veikė 3 metus po paleidimo, demonstruodamas puikų darbą atsparumas žemai temperatūrai ir atsparumas vėjui. Jo atidarymo ir uždarymo operacijos yra lanksčios ir patikimos. The savaime išsivalanti kontaktų funkcija veiksmingai apsaugo nuo kontaktų gedimų, atsirandančių dėl dulkių ir sniego kaupimosi, o Techninės priežiūros nereikalaujantis dizainas sumažina pastotės kasdienės priežiūros darbų krūvį. Projekto savininkas labai pripažįsta Usune gaminių našumą ir garantinį aptarnavimą bei pasirašė ilgalaikį bendradarbiavimą sutartį su Usune, paskiriant ją paskirtuoju gamintoju tolesniems pastočių atnaujinimo projektams.

DUK

1 klausimas: ką daryti, jei naudojant „Usune GW4“ serijos atjungimo jungiklį nepavyksta tinkamai atidaryti arba užsidaryti?

A1: Pirmiausia apžiūrėkite, ar švaistiklis deformuotas, ar jungtis atsilaisvino ir ar spaustukas atsilaisvino arba paslysta. Reikia pakeisti deformuotą švaistiklį; turi būti laisvos jungtys ir spaustukai priveržkite dinamometriniu veržliarakčiu pagal instrukcijoje nurodytą sukimo momentą (žr. 5 lentelę). Jei vadovas darbo sukimo momentas žymiai padidėja, tai gali būti dėl išdžiūvusio tepalo ant besisukančių dalių arba rūdžių ant veleno kaištis. Išvalykite ir sutepkite besisukančias dalis, kad užtikrintumėte sklandų veikimą.

2 klausimas: kokie yra „Usune GW4“ serijos atjungiamųjų jungiklių priežiūros ciklai ir pagrindiniai taškai?

A2: gaminys sukurtas taip, kad jam nereikėtų priežiūros, tačiau rekomenduojama reguliariai tikrinti ir prižiūrėti ilgalaikis stabilus veikimas: paprastas patikrinimas vietoje turėtų būti atliekamas kas 2 metus; kai neveikia, techninė priežiūra turėtų būti atliekama kas 5 metus arba kas 2000 operacijų; kapitalinis remontas turi būti atliktas kiekvieną kartą 10 metų arba kas 5000 operacijų. Pagrindiniai priežiūros punktai apima: mechaninių dalių vientisumo patikrinimą ir izoliatoriai, išmatuoti pagrindinės laidžiosios grandinės varžą, patikrinti varžtų sandarumą ir išbandyti pagalbinių jungiklių ir blokuojančių elektros komponentų veikimo būsena.

Produkto tiekimo ir užsakymo instrukcijos

1. Produkto tiekimo išsamumas: kiekvienas pristatomas USune GW4 atjungimo jungiklis ir įžeminimo jungiklis montavimo priedai ir vartotojo užsakytas veikimo mechanizmas kartu su gaminio sertifikatu, montavimo ir naudojimo vadovas bei priedų sąrašas, kad būtų užtikrintas sklandus montavimas ir naudojimas.

2. Užsakymo instrukcijos Užsakydami nurodykite: gaminio modelį, pavadinimą, vardinę srovę, vardinę įtampą, ar sukonfigūruotas įžeminimo jungiklis (vienas įžeminimas / dvigubas įžeminimas); operacijos tipą, modelį ir pavadinimą mechanizmas; Elektromagnetinės spynos (jei yra) maitinimo šaltinis ir nominali įtampa; modelis ir valdymo įtampa elektrinis veikimo mechanizmas (jei yra). Jei reikalingi specialūs techniniai dokumentai arba montavimo priedai, prašome nurodyti užsakant.

1. Pirštų prisilietimo pagrindas
2. Pirštų prisilietimas
3. Magnetinė užrakto plokštė
4. Varžtas
5. Susisiekite
2 pav. Dominuojančių elektrinių kontaktinių taškų schema

1. Įžeminimo peilio statinė kontaktinė galvutė
2. Kontaktinis pirštas
3. Padėties nustatymo plokštė
4. Šlifavimo peilio vamzdis
3 pav. Įžeminimo vamzdžio ir padėties plokštės padėties schema

4 pav. Kėlimo schema
