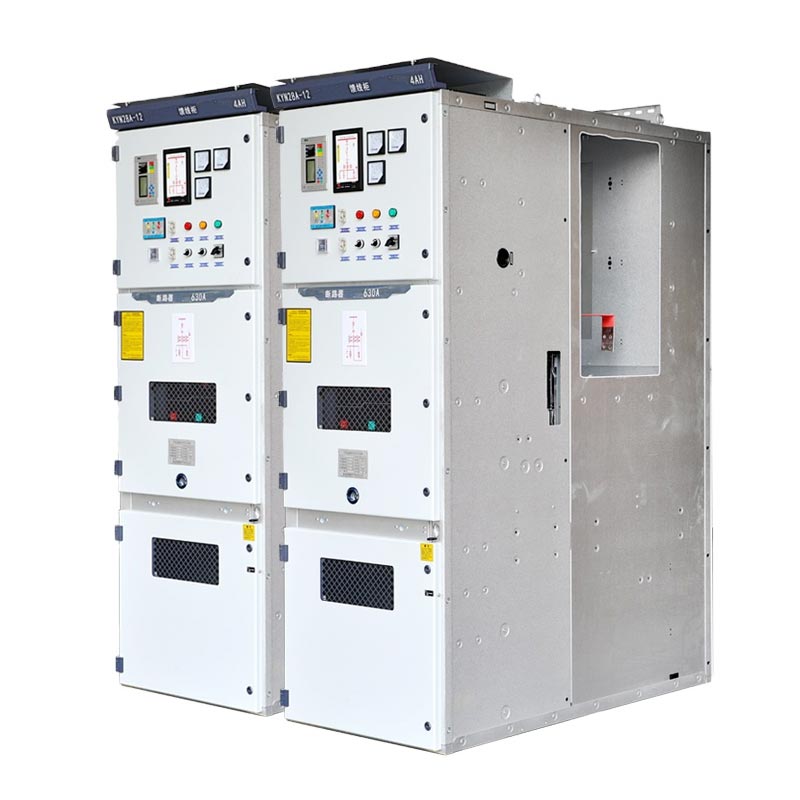

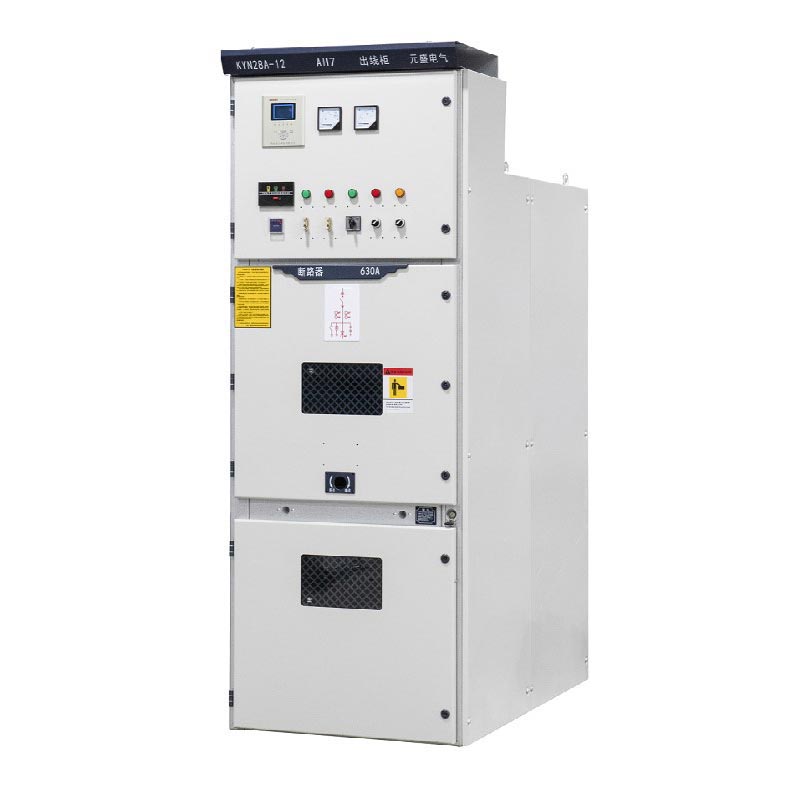

11kv Mv Vcb plokštės

11 kV MV Vcb plokštės yra pramoninio lygio, didelio patikimumo vidutinės įtampos elektros paskirstymas įranga, tinka 11 kV ir žemesnės įtampos sistemoms ir gali būti naudojamas vienos šynos, vienos šynos segmentuotos arba dvigubos šyna architektūros. Jie griežtai laikosi tokių standartų kaip IEC 60298, IEC 694, GB3906-2006 ir Vokietijos DIN VDE 0670, ir yra ISO vadybos sistemos, sertifikuotos su standartizuotu viso proceso valdymu.

Žemos įtampos skirstomieji įrenginiai

Vidutinės įtampos skirstomieji įrenginiai

Pagrindiniai parametrai ir struktūriniai akcentai

1. Pagrindiniai parametrai

Nominali įtampa 11 kV (suderinama su 3,6 ~ 12 kV), trifazė kintamoji srovė 50/60 Hz, vardinė srovė 630 A ~ 2500 A (pritaikoma), trumpojo jungimo pertraukimo srovė 25kA ~ 40kA, apsaugos lygis IP4X (dėklas), suderinama su keliomis sistemomis architektūros.

2. Struktūriniai akcentai

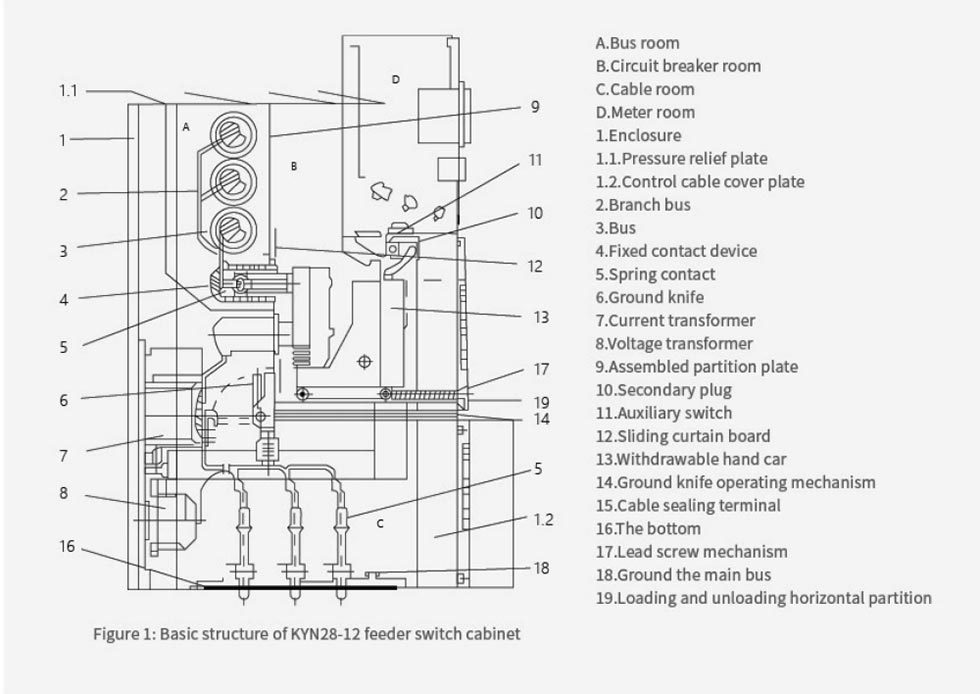

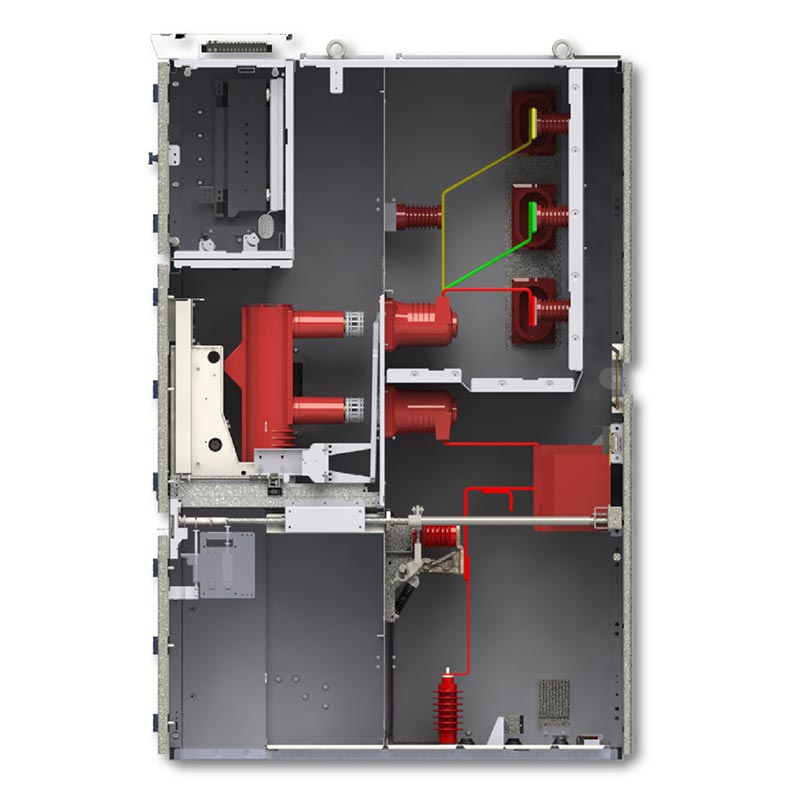

Metalu aptraukta ištraukiama konstrukcija, keturi nepriklausomi skyriai, centre esanti rankinė vežimėlis, kad būtų lengviau prižiūrėti; įrengta visapusiška penkių atsparumo saugos blokavimo sistema, mechaninė + elektrinė dviguba apsauga, netinkamo veikimo pašalinimas; stiprus prisitaikymas prie aplinkos, tinkamas įvairioms patalpų darbo sąlygoms.

Pagrindiniai privalumai

1. Patikimas veikimas: Vakuuminis grandinės pertraukiklis su greitu atsaku, ilgas mechaninis tarnavimo laikas, tinkamas dažnai veikimas pagal kelis scenarijus;

2. Saugus ir patogus: visiškai uždara apsauga, rankinio vežimėlio dizainas veiksmingai priežiūrai, palaiko išmaniuosius nuotolinis valdymas ir priežiūra;

3. Pasaulinė kokybė: Kinijoje įsikūręs gamintojas, standartizuota gamykla užtikrina gamybos pajėgumus ir kokybę; kaip a aukštos kokybės tiekėjas, eksportuoja į kelis regionus ir teikia viso ciklo paslaugas.

Realaus pasaulio taikymo atvejis

1 atvejis: 11 kV paskirstymo projektas 110 kV pastotėje Pietryčių Azijoje

1. Projekto aplinkybės: ši pastotė yra pagrindinis maitinimo šaltinis regione, kuriam reikalinga stabili 11 kV galia tiekimas aplinkiniams pramonės parkams ir gyvenamiesiems rajonams. Įranga turi pasižymėti dideliu patikimumu ir atitiktis ir būti suderinamas su vietine 50 Hz maitinimo sistema.

2. Taikymas architektūra ir įrengti VS1 vakuuminiai grandinės pertraukikliai, atitinkantys dviejų grandinių maitinimo reikalavimus.

3. Diegimo rezultatai: per trejus metus nuo paleidimo, įranga veikė be jokių gedimų, sėkmingai išlaikę daugybę bandymų ekstremaliomis sąlygomis, pavyzdžiui, perkūnija ir aukšta temperatūra. Jis tiksliai užbaigia energijos paskirstymą ir apsaugą nuo gedimų, padėdamas pastotei pasiekti „nulinį elektros energijos tiekimo nutraukimą“. eksploatavimas ir priežiūra“, ir sulaukė didelio vietos energijos departamento pripažinimo.

2 atvejis: aukštos įtampos elektros paskirstymo atnaujinimas Europos automobilių gamykloje

1. Projekto aplinkybės: Gamyklos štampavimo ir dažymo cechai kelia itin aukštus reikalavimus galiai tiekimo stabilumo, todėl reikia atnaujinti iki 11kV elektros paskirstymo sistemos. Įranga turi atitikti ES reikalavimus IEC standartus, taip pat atsižvelgiant į techninės priežiūros paprastumą ir erdvės panaudojimą.

2. Taikymo sprendimas: buvo pasirinkta 16 Usune 11kV MV VCB plokščių, naudojant centre esančią rankinę vežimėlį struktūra, suderinama su vienos šynų sistema, aprūpinta antikondensaciniais šildytuvais ir išmaniaisiais temperatūros ir drėgmės stebėjimo moduliai.

3. Diegimo rezultatai: Įranga puikiai prisitaiko prie Europos 50Hz/60Hz dviejų dažnių sistemos. Įrengimas neturi įtakos įprastai dirbtuvių gamybai, todėl rankinį vežimėlį galima greitai ištraukti techninei priežiūrai. Po atnaujinimo gamyklos maitinimo gedimų dažnis sumažėjo 90%, tenkinant nuolatinius gamybos poreikius automobilių gamybos.

Darbo aplinka

1.Aplinkos oro temperatūra: maksimali +40°C, minimali -10°C;
2.Santykinė oro drėgmė: paros vidurkis ≤ 95%, mėnesio vidurkis ≤ 90%;
3. Aukštis virš jūros lygio: ≤ 1000 m;
4. Seisminis intensyvumas: ne didesnis kaip 8 laipsnis;
5. Įranga turi būti montuojama vietose, kuriose nėra gaisro ar sprogimo pavojaus, didelės taršos, cheminių medžiagų. korozija ir stipri vibracija.
6.Jei įranga turi būti naudojama aplinkos sąlygomis, viršijančiomis įprastus reikalavimus, nurodytus GB 3906, dėl atitinkamų susitarimų turi susitarti vartotojas ir gamintojas.

Techninės specifikacijos

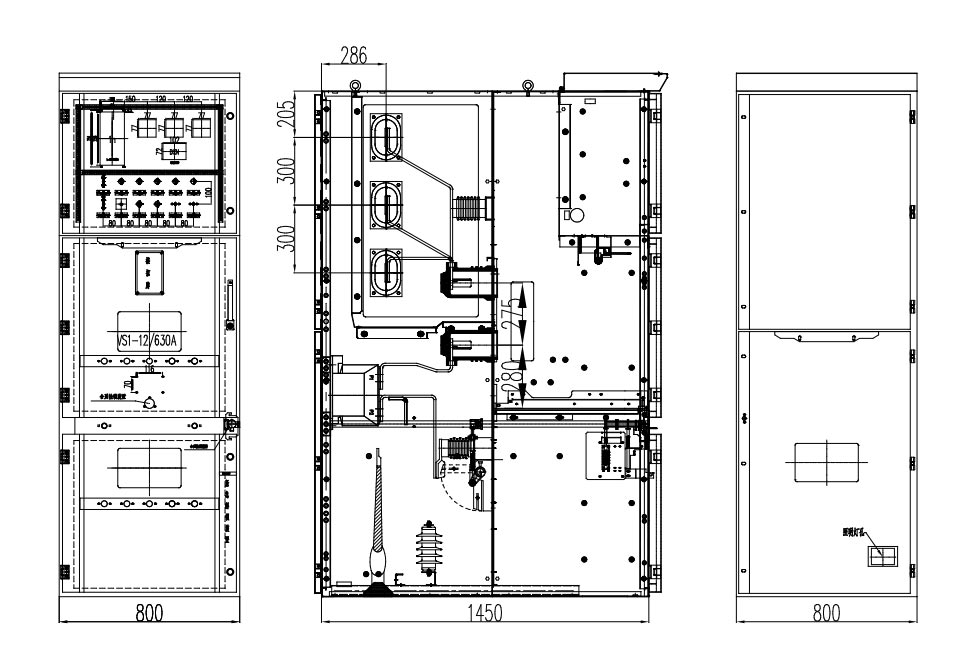

Produkto išorinis matmuo

Projekto nuoroda

Cas-space raketų paleidimo projektas

Bandymo ataskaita

DUK

1 klausimas: penkių kartų blokavimo funkcija?

A: Apima penkias pagrindines funkcijas, tokias kaip apsaugos nuo netinkamo veikimo grandinės pertraukiklis su mechanine ir elektrine dviguba funkcija blokavimas, kad būtų išvengta netinkamo veikimo.

2 klausimas: ar 11kV MV Vcb plokštės suderinamos su 10kV sistemomis?

A: Visiškai suderinamas, nereikia keisti, gali tiesiogiai pakeisti esamą įrangą ir pritaikyti parametrus yra palaikomas.

3 klausimas: eksporto atitiktis ir aptarnavimas po pardavimo?

A: Atitinka tarptautinius standartus, regioniniai sertifikatai gali būti pritaikyti; greitas Kinijos atsakas gamyklą ir vietinį aptarnavimą po pardavimo iš pasaulinių prekybos vietų.

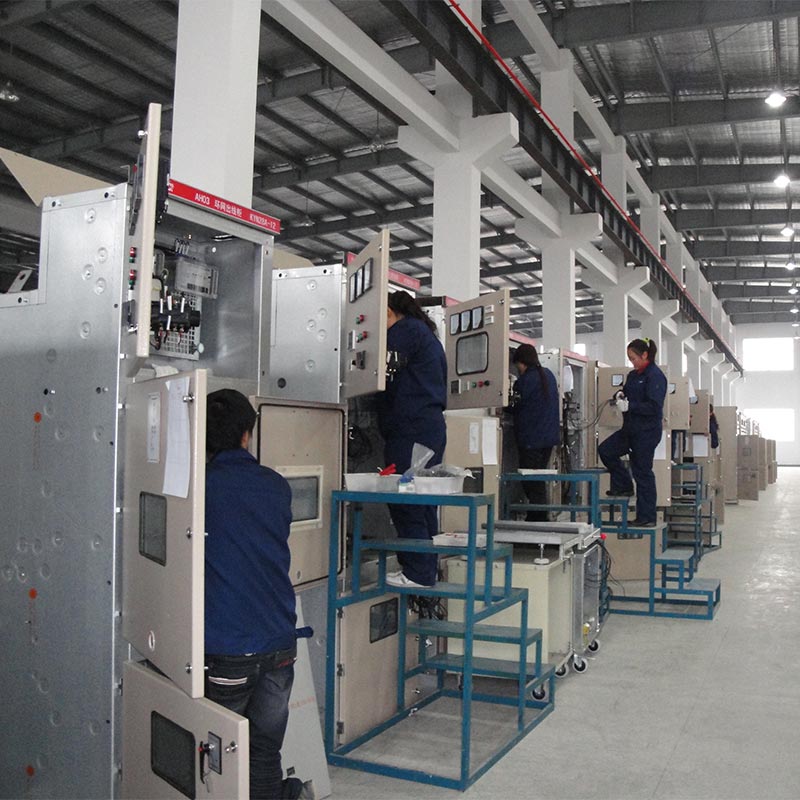

Gamyklos ir prekės ženklo stiprumas

„Usune“ remiasi savo pagrindine gamykla Kinijoje, kurios metinis gamybos pajėgumas viršija 5000 plokščių. Jis giriasi skaitmenizuotas galutinis valdymas, integruojantis mokslinius tyrimus ir plėtrą, gamybą ir pardavimą. Jos gaminiai apima daugiau nei 30 šalys, todėl jis yra patikimas vidutinės įtampos elektros skirstymo tiekėjas ir gamintojas pasauliniams klientams.
